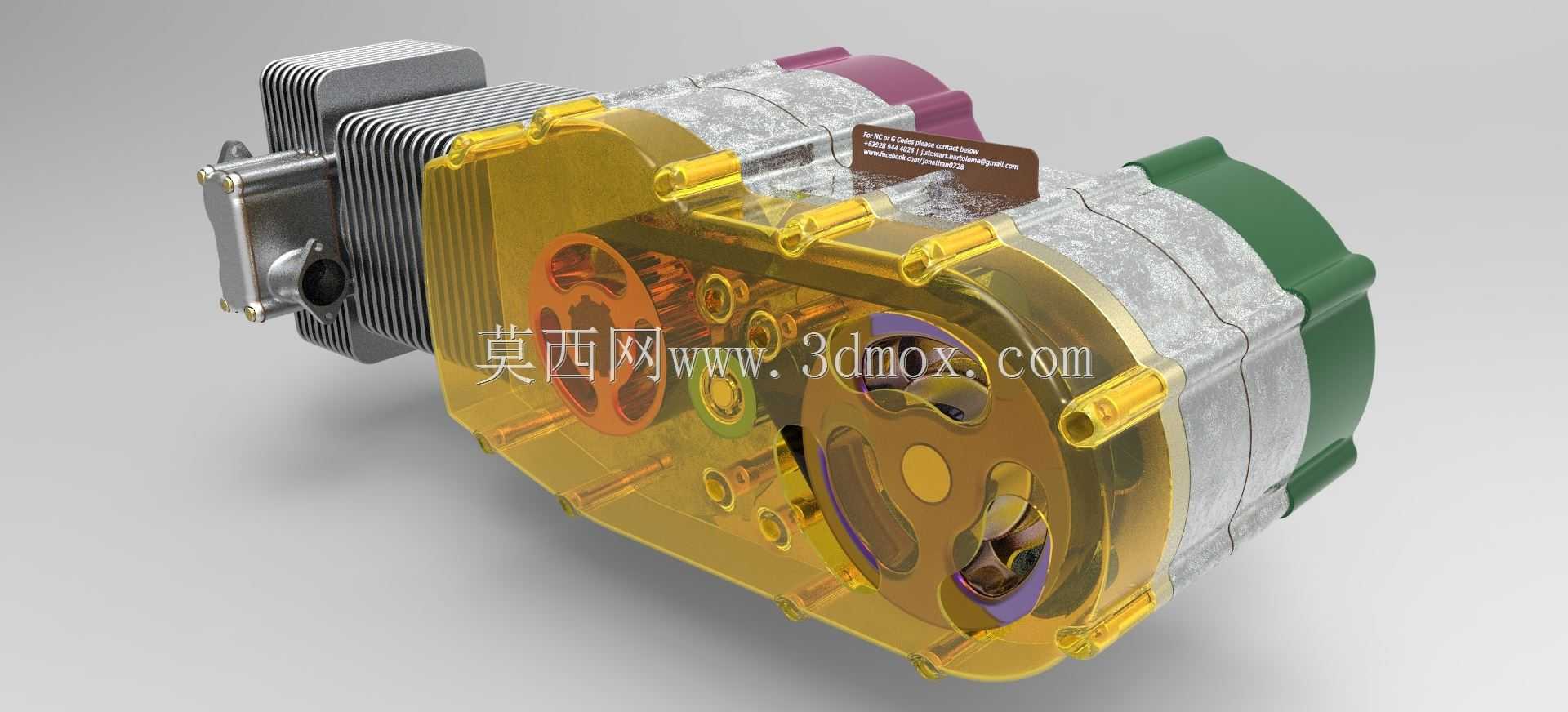

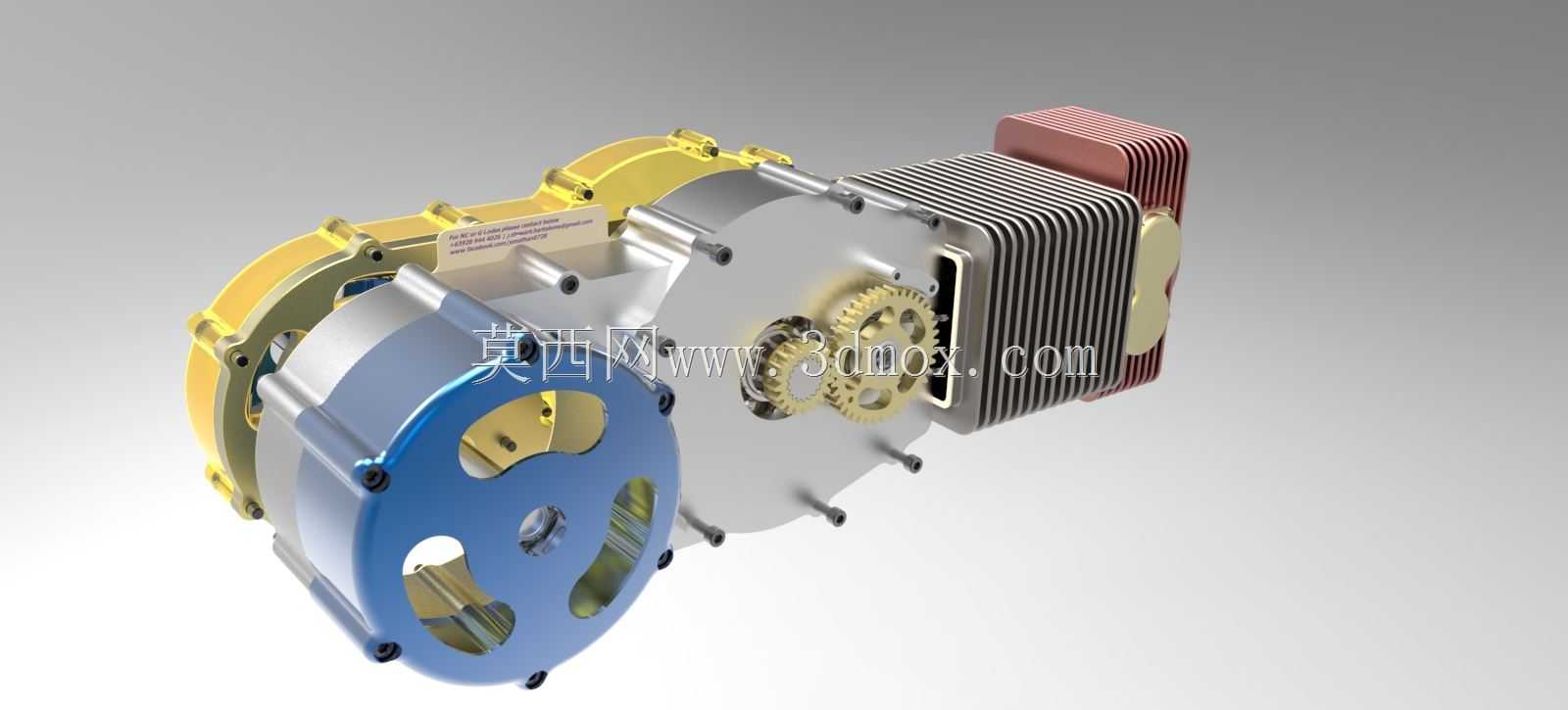

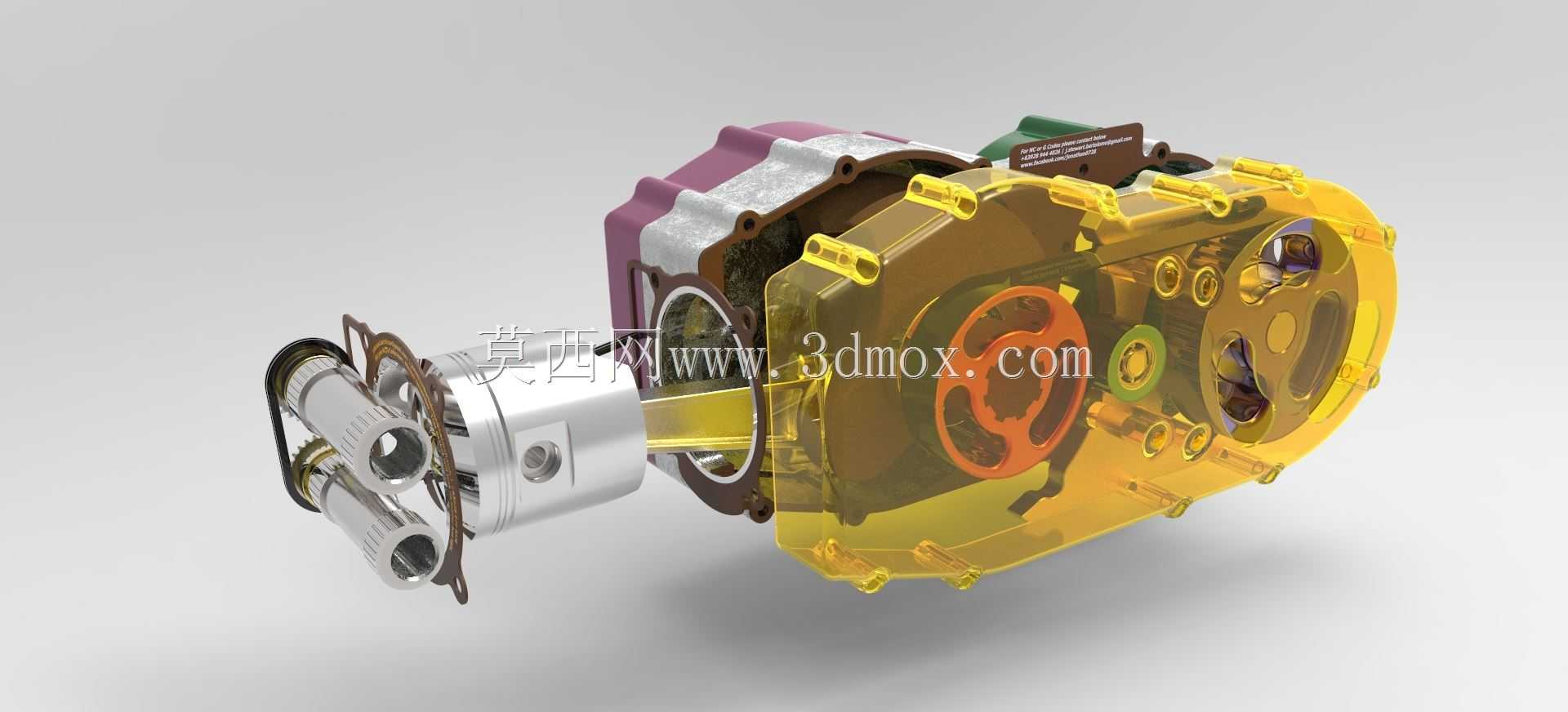

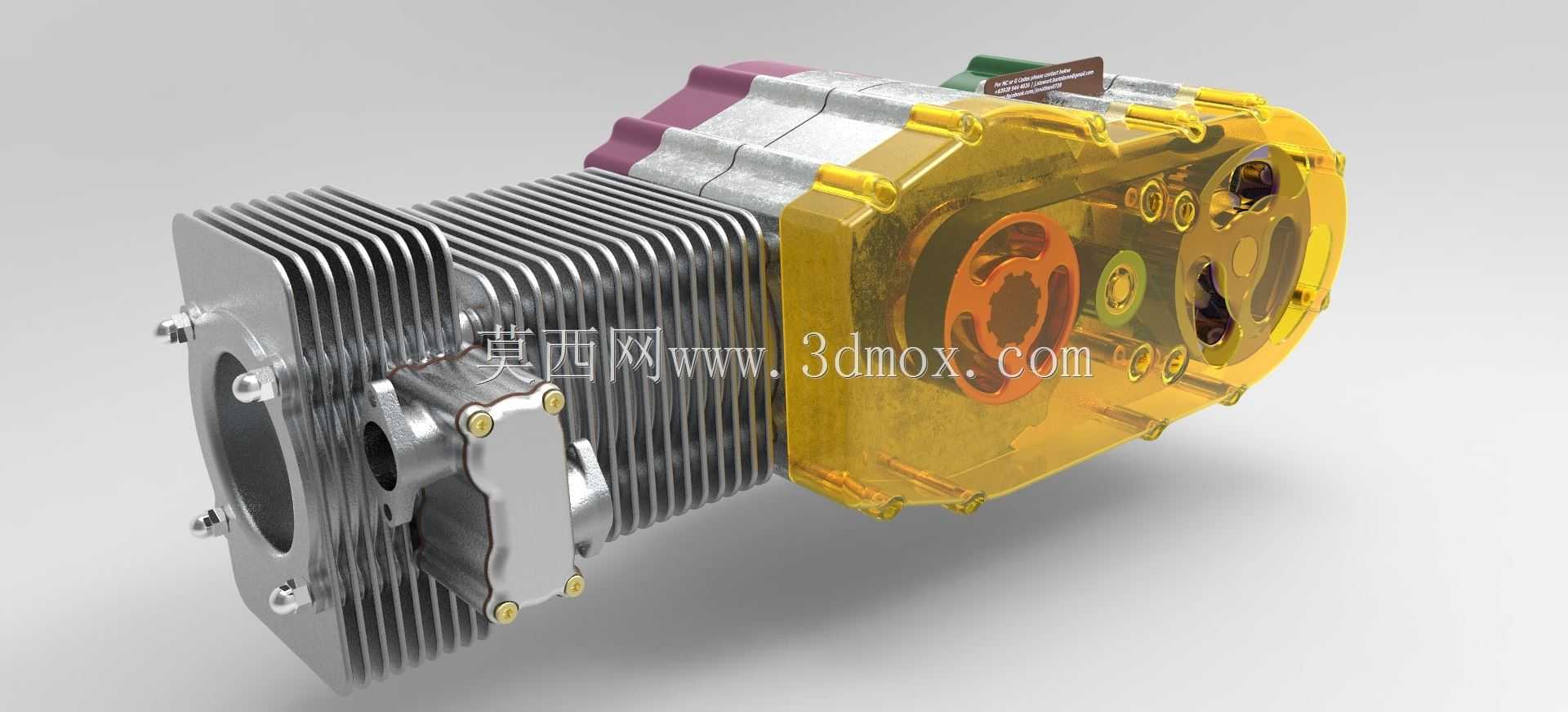

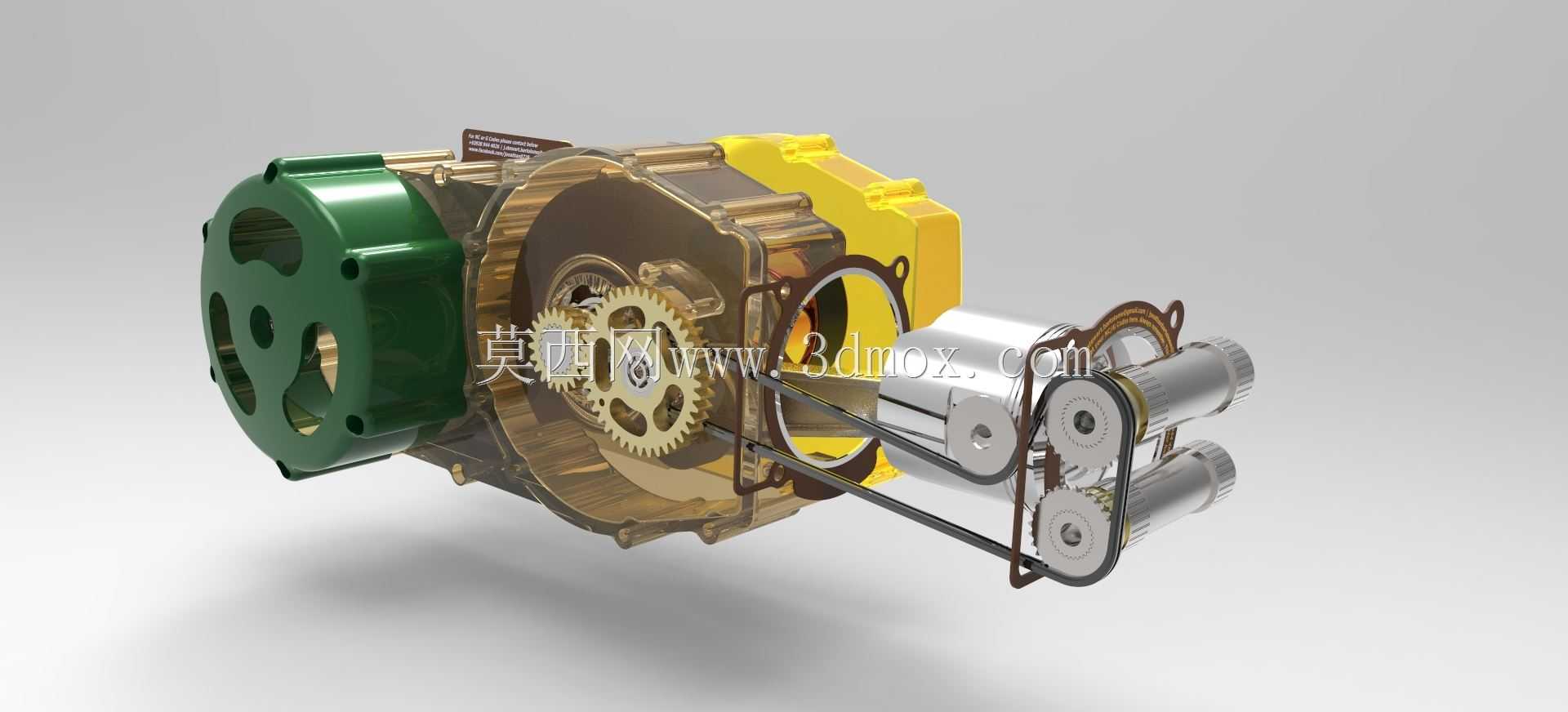

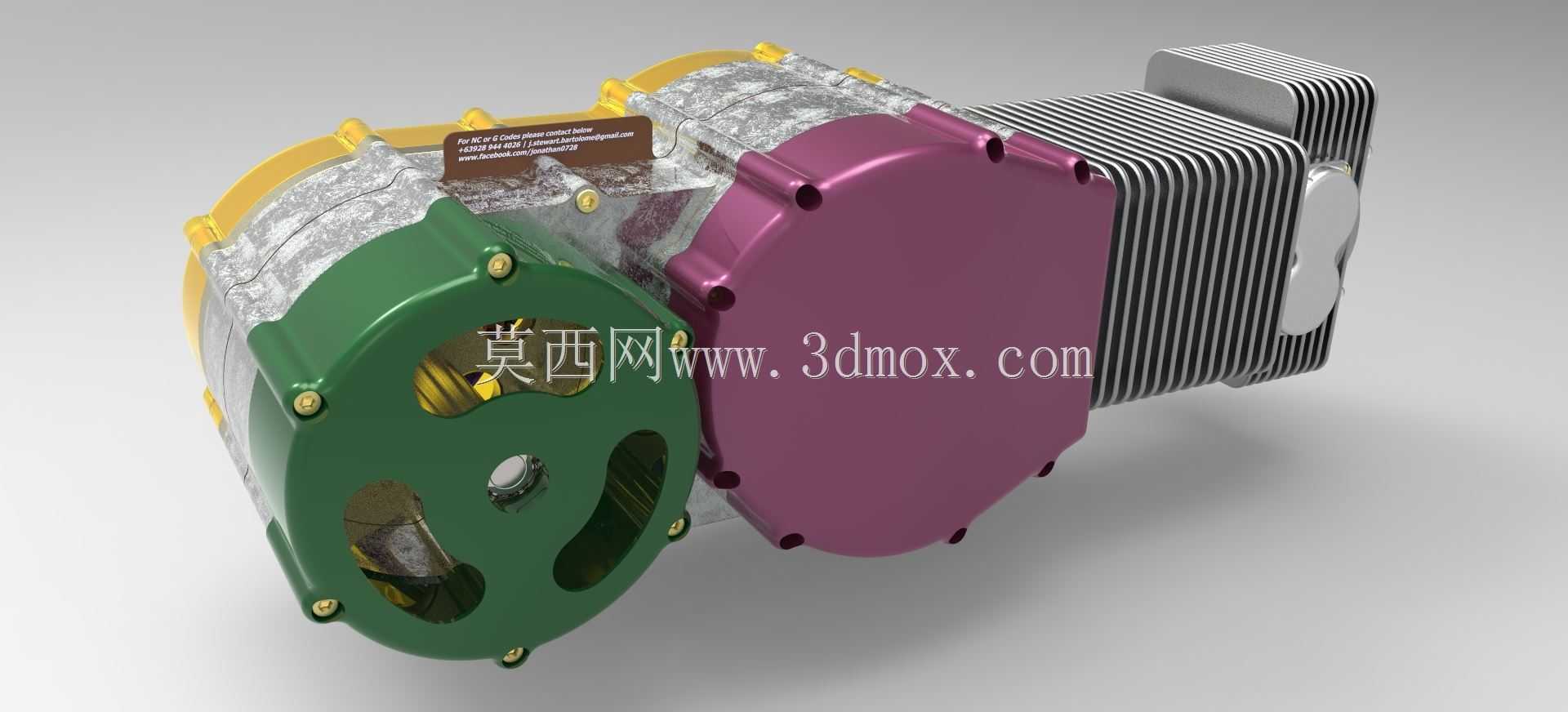

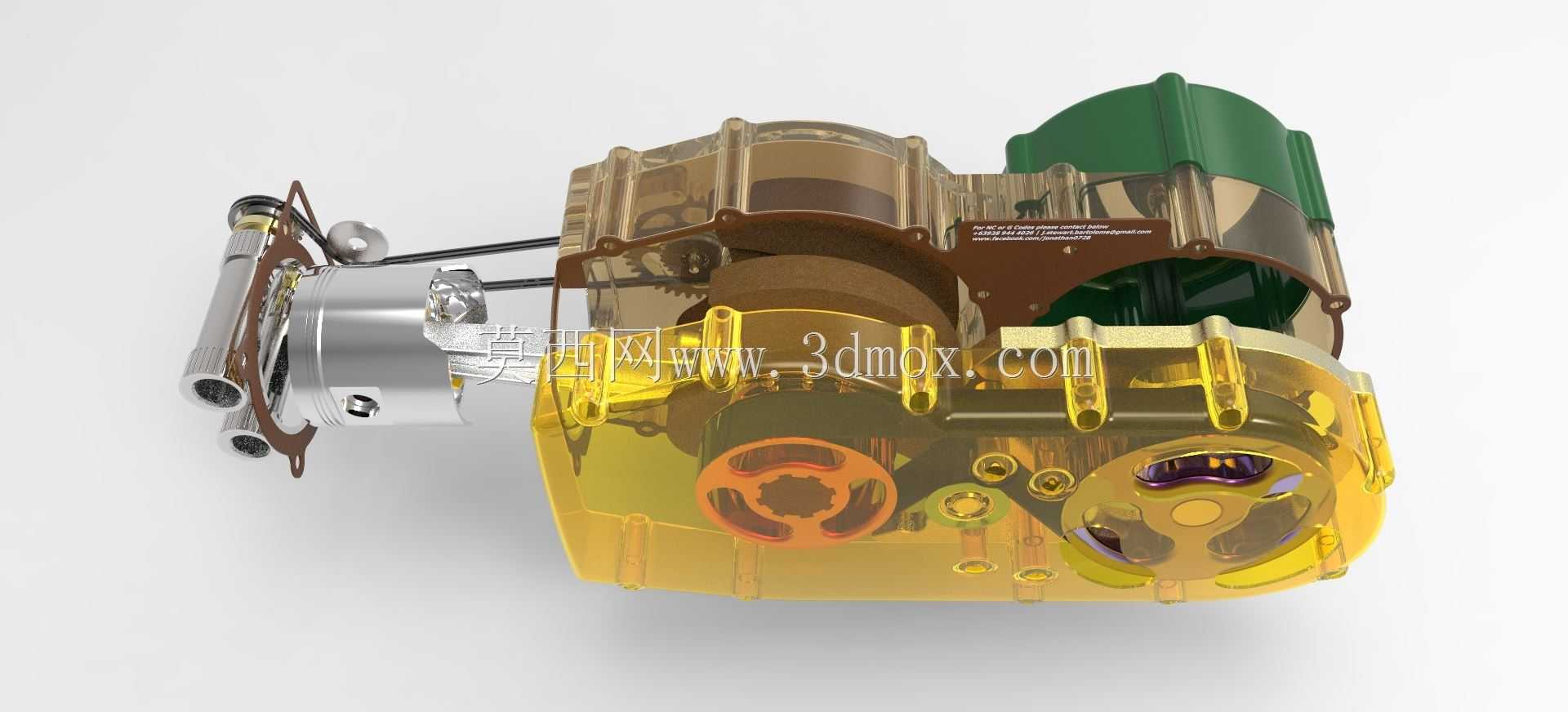

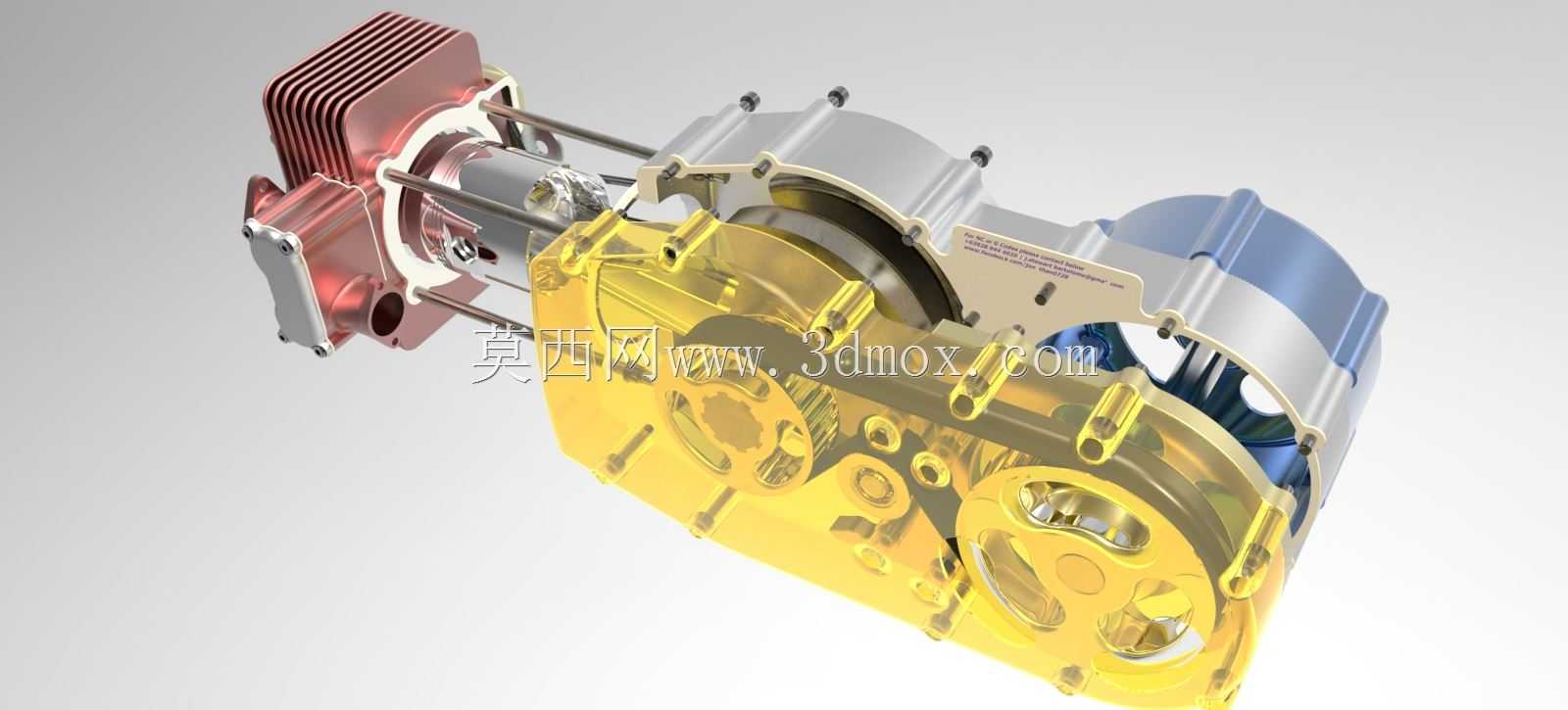

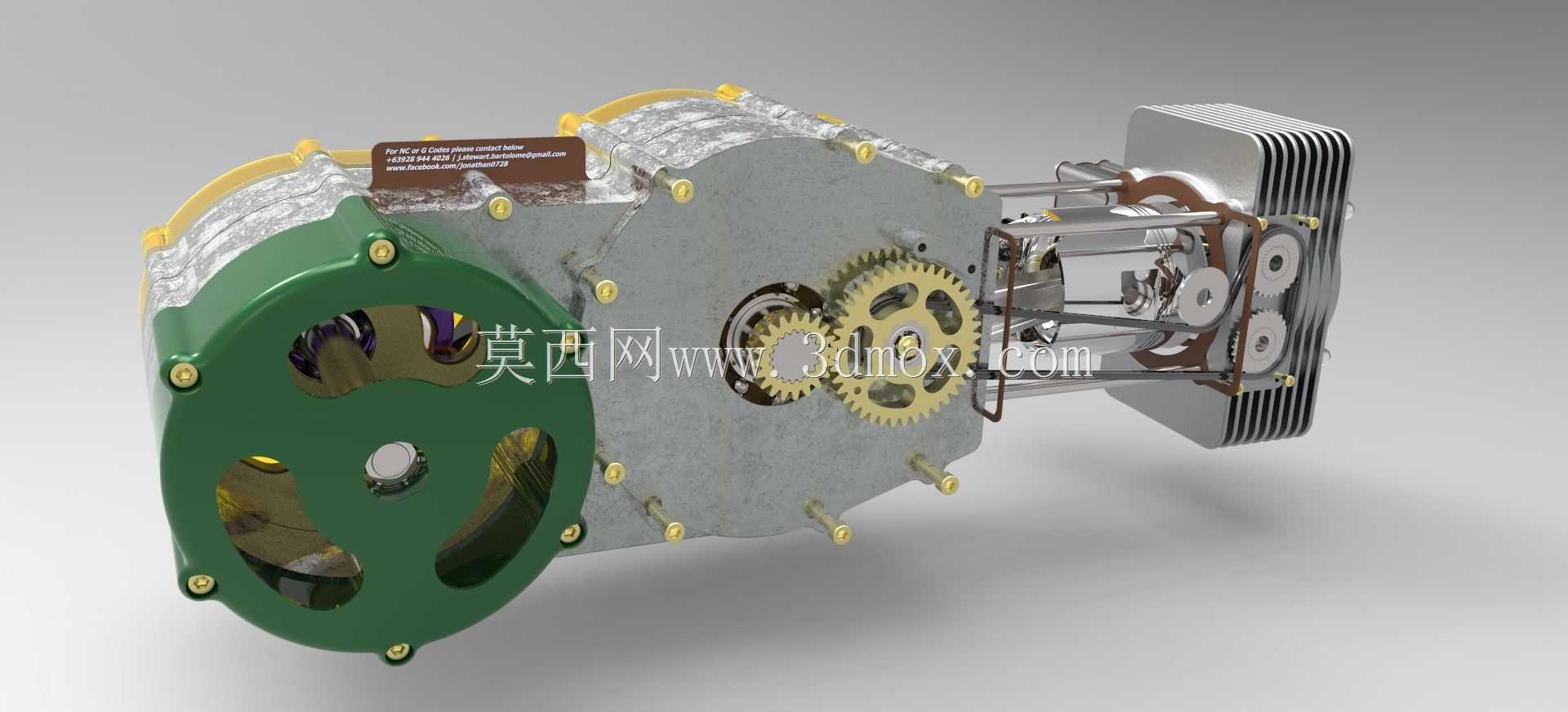

这款转阀式动力装置,主要面向小型分布式驱动的动力供给场景设计,可适配增程式小型代步载具、独立轮边驱动的特种作业装备,也可作为小型便携发电机组的核心动力单元,为野外作业、应急供电场景提供稳定的动力输出。装置采用转阀配气结构替代传统发动机的顶置凸轮配气机构,大幅缩减了配气系统的往复运动部件,有效降低了动力运转过程中的振动与机械损耗,同时让整体结构更加紧凑,适配空间受限的安装场景。从结构设计来看,装置左侧为转阀配气端的集成壳体,采用一体化铸造成型的壳体结构预留了进气、排气的流道接口,同时集成了端盖安装定位孔,可直接与对应安装基座完成定位固定,壳体外侧的加强筋结构既提升了壳体的结构强度,也能在运转过程中辅助散热,避免配气端因持续工作出现温度过高的问题。中部为动力核心的传动腔体,透明视窗设计可直观观察内部齿轮传动副的运转状态,内部的齿轮传动组完成动力的一级减速与扭矩分配,将曲轴输出的动力平稳传递至后端的输出机构,齿轮副采用斜齿啮合设计,相比直齿传动啮合更平稳,运转噪音更低,可适配长时间连续运转的工作需求。右侧为双路动力输出端,采用同步带传动结构实现双路动力的同步输出,可分别连接两台独立的驱动电机或发电单元,满足分布式驱动的动力分配需求,带轮张紧结构预留了调节余量,可在后期维护时快速调整传动带张紧度,降低运维难度。在安装边界设计上,装置整体采用模块化布局,各功能段通过定位止口与密封垫片完成拼接,既保证了腔体的密封性能,也可根据不同的功率需求快速调整核心段的部件参数,无需重新设计整体外壳;壳体上预留的安装支脚采用对称布局,可适配水平、倾斜等多种安装姿态,能灵活嵌入不同的设备机架内部,安装支脚的安装孔位采用长圆孔设计,可抵消一定的加工与装配误差,降低现场安装的对位难度。装置的润滑系统采用腔体飞溅润滑设计,无需额外加装复杂的润滑油路,结构更加简单可靠,日常维护仅需定期检查腔体内润滑油液位即可,大幅降低了使用过程中的维护成本,适合非专业运维场景下的长期使用。
