车床快换刀架结构三维设计

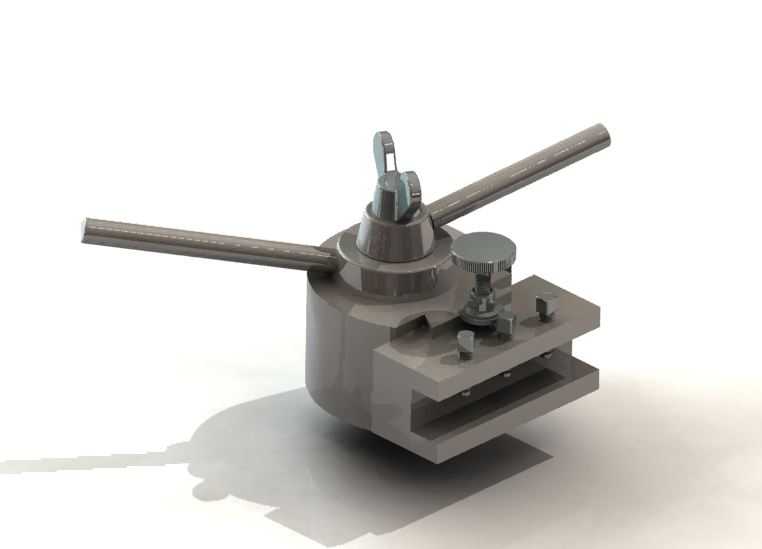

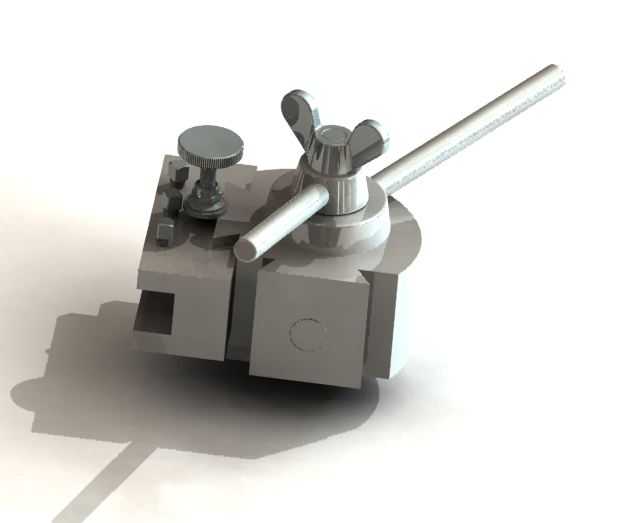

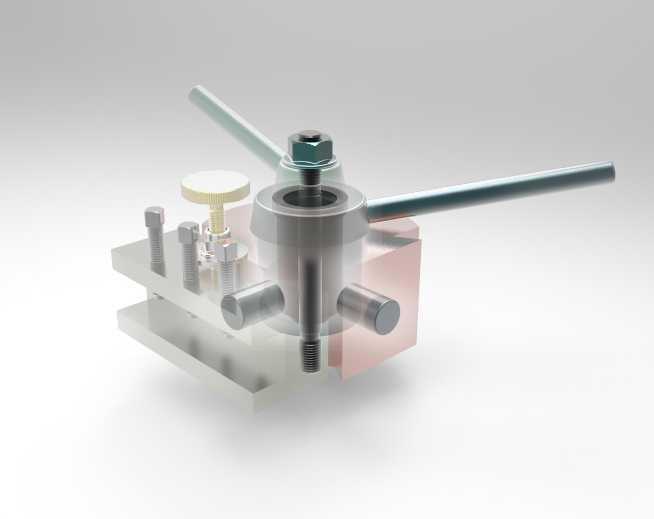

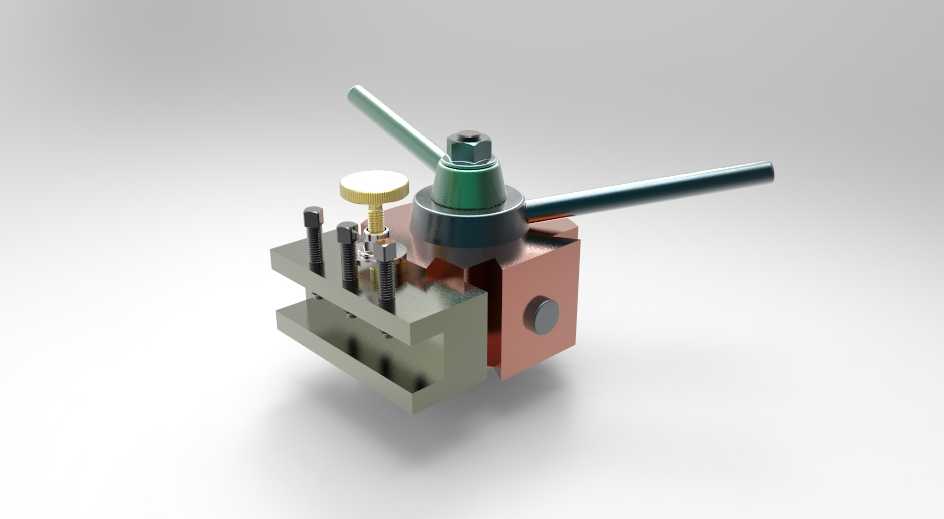

　　在普通车床的日常加工作业中，传统方刀架每次换刀都需要松开锁紧机构、转动刀台、重新对刀锁紧，反复操作不仅耗费辅助工时，还容易因多次装夹带来对刀误差，影响批量零件的加工一致性。这款快换刀架的设计，正是针对中小批量多工序车削场景的痛点，在不改动车床原有刀架安装基面的前提下，实现不同刀具的快速切换与精准定位。从结构设计逻辑来看，整个刀架采用模块化布局，底部定位基板通过T型螺栓与车床中拖板的安装槽固定，基板上设置有高精度的定位销孔与楔形锁紧面，用来匹配不同的刀具夹持模块。中间的回转锁紧主体采用中心螺栓拉紧结构，搭配横向加力杆实现大扭矩锁紧，避免重切削时刀架发生位移；侧面的微调旋钮可实现刀架的小角度回转调整，用来补偿刀具安装时的角度偏差，

　　无需重新拆装刀具即可完成锥面、倒角类工序的角度校准。不同的刀具夹持模块可分别预装外圆车刀、切断刀、螺纹车刀、内孔刀等常用刀具，每个模块与主体的配合面都做了淬硬处理，重复定位精度控制在0.02mm以内，换刀时只需松开锁紧手柄，将当前使用的刀具模块取下，替换为预装调好的另一模块，扳动手柄即可完成锁紧，整个换刀过程耗时不超过十秒，相比传统方刀架可减少七成以上的换刀辅助时间。从安装边界来看，这款刀架的底部安装孔距适配市面上多数CA6140、C6132等普通卧式车床的中拖板安装尺寸，整体高度控制在传统方刀架的同等高度区间，不会影响车床的最大加工直径范围，横向伸出长度也避开了卡盘、尾座的运动干涉区间，安装时无需对车床原有结构做任何改造，

　　直接替换原有刀架即可使用。在功能细节上，刀架的锁紧机构采用了斜面增力结构，即使在大切深、大走刀量的粗车工况下，也能保证刀具夹持的刚性，不会出现让刀、振纹等问题；每个刀具模块的压紧螺钉都做了防滑处理，可适配不同截面尺寸的车刀装夹，无需额外加装刀垫即可调整刀具中心高。对于机加工车间的工艺人员来说，这类快换刀架的三维结构可直接用来做工装适配验证，提前核对安装尺寸、运动行程与干涉情况，也可作为普通车床自动化改造时的刀架选型参考，通过搭配气动或液压锁紧组件，即可实现自动换刀功能，拓展普通车床的加工适配能力。在建模过程中，所有配合面都按照实际加工公差做了间隙预留，运动部件的行程都做了极限位置校验，可直接用于工程出图或3D打印样件验证。
