机床用快速锁紧快换刀架结构设计

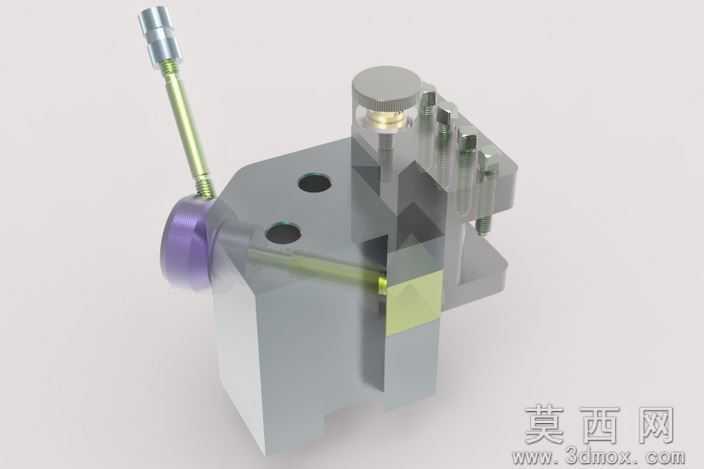

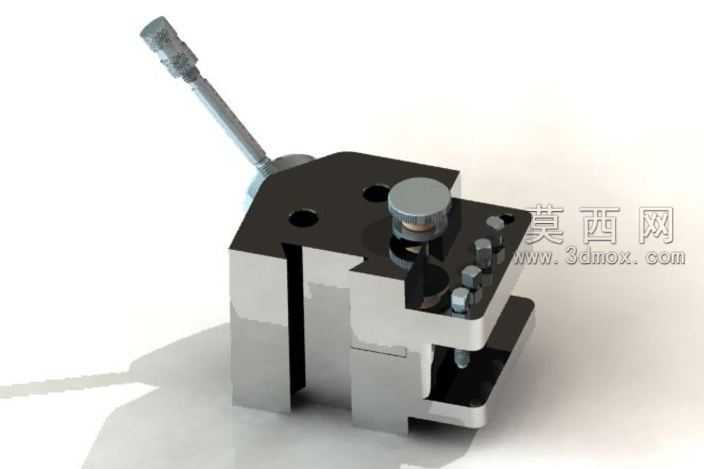

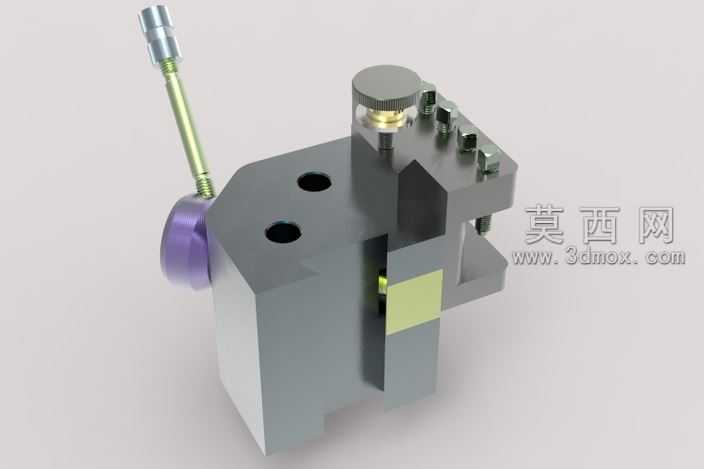

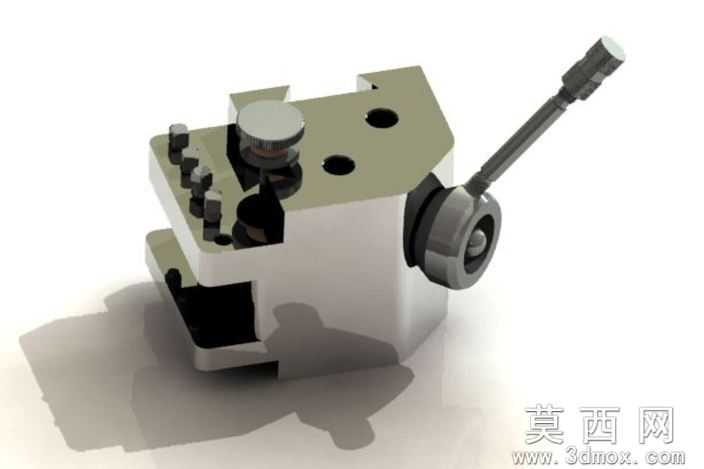

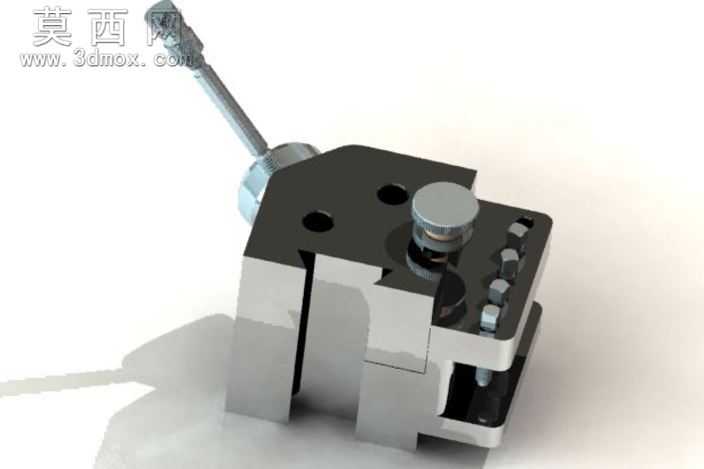

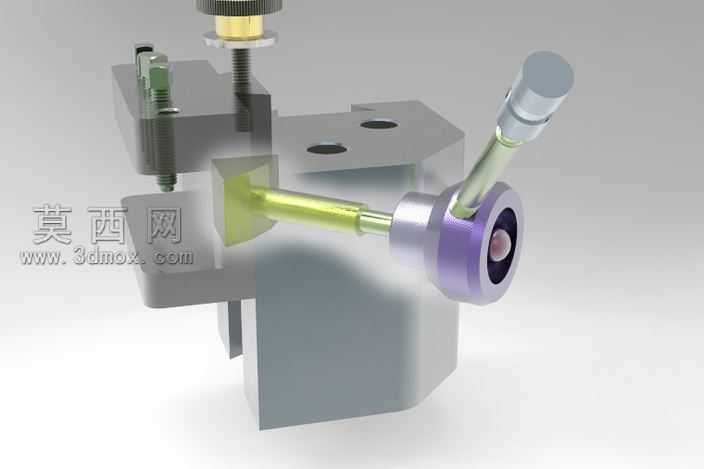

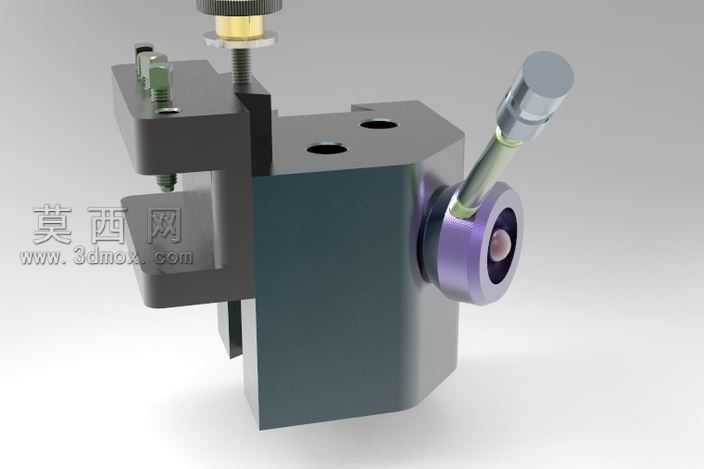

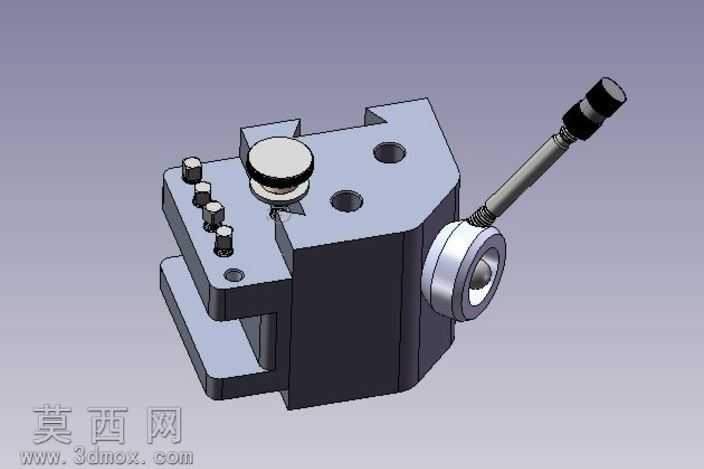

本作品为机床配套的快速释放刀架三维模型，建模过程严格遵循机械加工工装的实际设计逻辑，以实现刀具快速装夹、稳定锁紧为核心目标开展结构设计。建模阶段首先完成刀架基体的特征构建，基体作为整个刀架的承载核心，采用一体式块状结构设计，预留与机床刀架安装位匹配的定位孔与连接螺孔，保证安装基准的精度与连接强度，建模时对基体的安装面、定位面均做了公差适配的特征预留，确保虚拟模型与实际加工要求一致。其次完成快换锁紧机构的建模，包含带操作手柄的偏心锁紧轴、锁紧压块、调节螺杆、定位挡块等核心零件，各零件间的装配关系完全按照实际机械运动逻辑设置：操作手柄与偏心轴为刚性连接，扳动手柄时可带动偏心轴转动，通过偏心距的变化推动锁紧压块完成对刀具的压紧与释放，无需额外工具即可完成刀具的快速拆装；调节螺杆组件用于适配不同厚度尺寸的刀具，通过顶部的调节旋钮转动螺杆，可调整压块的初始压紧位置，拓展刀架的刀具适配范围。材质与渲染阶段，针对不同零件的实际加工材质做了区分设置：刀架基体采用灰铸铁材质，渲染时呈现哑光深灰金属质感，还原铸铁件的表面肌理；锁紧轴、调节螺杆、操作手柄杆采用优质碳素结构钢材质，表面做镀锌或发黑处理，渲染时呈现带有细腻金属光泽的银灰色或暗黑色；手柄握持端、锁紧压块的接触垫片采用硬质合金或工程塑料材质，分别做防滑纹理与高耐磨质感的渲染处理，提升模型的真实感。结构设计上充分考虑了实际使用的可靠性：锁紧机构设置了自锁角度，确保切削加工过程中受振动载荷也不会出现松脱问题；各运动部件间预留了合理的装配间隙，避免实际加工装配后出现卡滞；刀具定位面设置了V型定位结构与定位挡边，保证刀具安装的重复定位精度，减少换刀后的对刀时间。整个模型包含完整的工具箱配套组件，所有零件均可独立导出用于工程图生成、运动仿真验证或3D打印样件制作，可直接用于机床工装设计参考、教学演示或实际生产的方案验证，完整还原了快速释放刀架从结构原理到装配细节的全部设计内容，能够直观展示快换刀架的工作逻辑与结构优势。
