超轻型大黄蜂自转旋翼机起落架结构

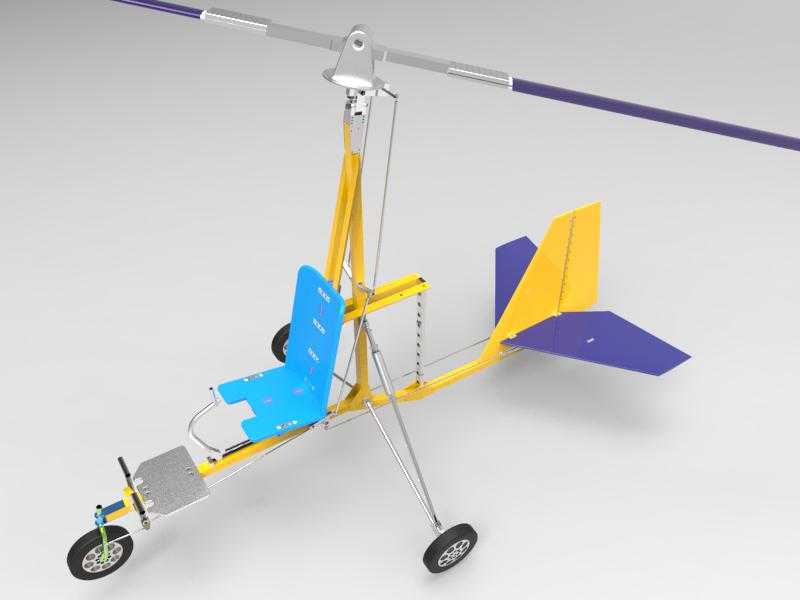

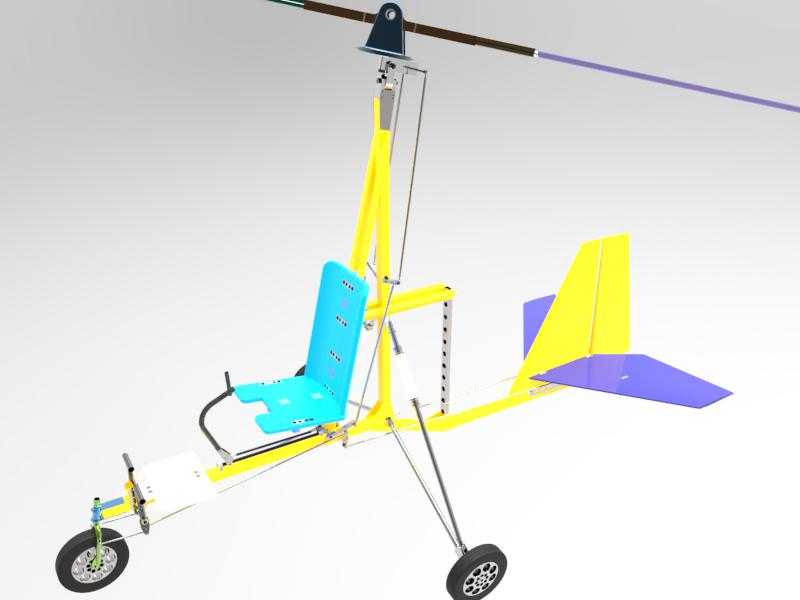

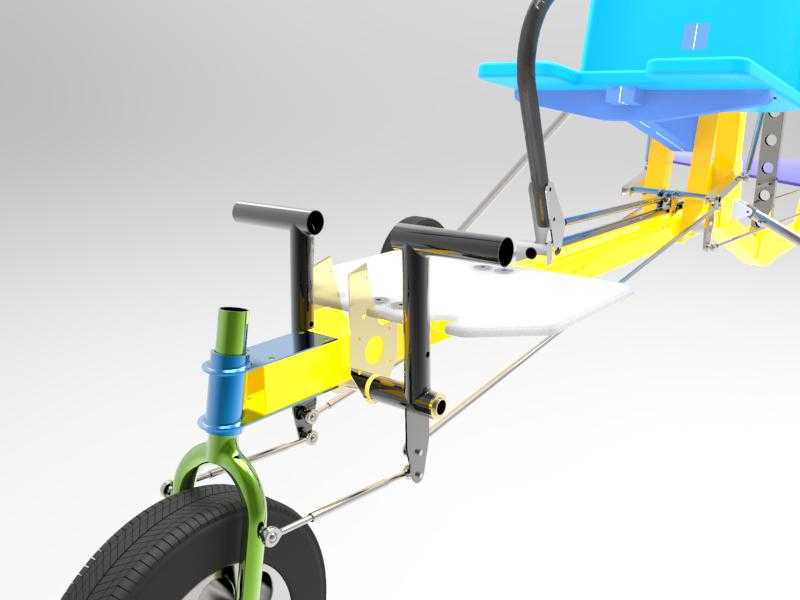

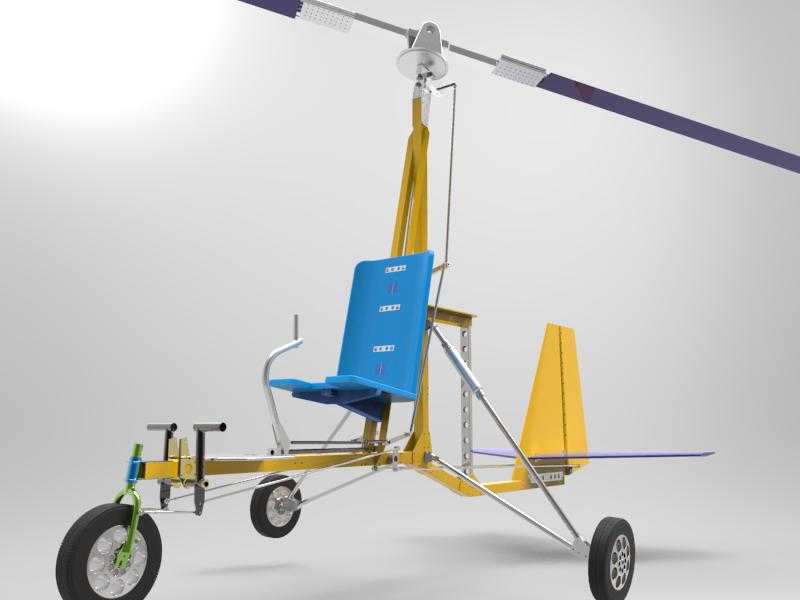

　　这套结构针对超轻型自转旋翼机的前三点式起落架做了完整的活动部件还原，实际应用场景覆盖低空休闲飞行、航空运动赛事的轻型载具设计验证环节，核心用途是承载机身起降阶段的冲击载荷，同时兼顾地面滑行阶段的转向与缓冲功能。从设计思路来看，整体采用桁架式承力框架，主承力梁选用航空常用的铝合金挤压型材，在保证结构刚度的前提下尽可能降低自重，前起落架设置了独立的转向立柱，通过金属衬套与主框架连接，可实现±35度的转向角度，匹配地面滑行时的方向操控需求，立柱外侧套有不同色标的聚氨酯缓冲衬套，能够吸收着陆瞬间的垂直冲击能量，避免硬接触对机身框架造成损伤。主起落架的轮轴通过摇臂结构与主梁连接，摇臂与框架之间预留了足够的活动间隙，配合斜拉的钢索张紧结构，

　　可在起降过程中实现小幅度的上下摆动，抵消 uneven 跑道带来的颠簸载荷。安装边界方面，前起落架安装位距离主承力梁前端面120mm，安装孔位采用直径8mm的通孔设计，孔距为40mm，可直接匹配同级别轻型旋翼机的机身前端安装座；主起落架轮距为1200mm，轮轴中心距离主梁下平面的高度为280mm，安装时需保证两侧轮轴的同轴度误差不超过0.5mm，避免滑行过程中出现偏磨问题。结构中所有活动铰接点均采用不锈钢销轴连接，销轴端部设置开口销防脱结构，铰接位置预留0.2mm的配合间隙，保证活动部件转动顺畅无卡滞，同时避免间隙过大导致的结构晃动。需要注意的是，这套结构仅还原了起落架部分的活动构件，机身蒙皮、旋翼系统、

　　动力单元等其余部分未做建模还原，设计过程中针对起落架与机身的连接接口做了适配性修改，所有接口尺寸均符合超轻型航空器的通用设计规范，可直接用于同类机型的结构验证、教学演示或者改装设计参考，建模过程中对每个活动部件的运动行程都做了限位约束，能够真实模拟实际起降过程中起落架的动作状态，方便设计人员验证运动过程中是否存在部件干涉问题。
