格兰富UPS32-160BG屏蔽式循环泵三维建模

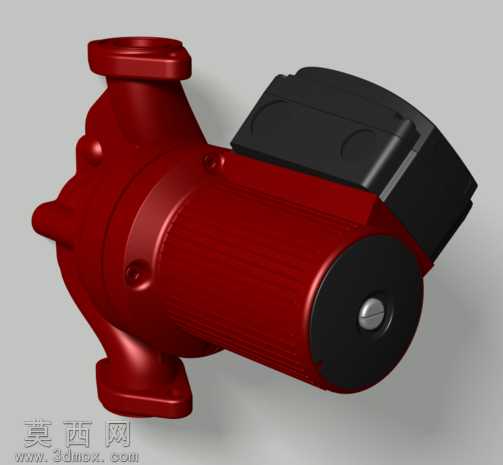

本模型为格兰富UPS32-160BG屏蔽式循环泵的三维设计成果，建模过程围绕产品实际结构与功能特性展开，完整还原了该款泵类产品的外观形态与核心装配关系。建模初期先梳理屏蔽泵的整体结构逻辑，该类泵属于湿转子型循环泵，泵体与电机为一体化无轴封结构，建模时优先搭建整体轮廓基准，以泵体进出口的安装法兰、底部支撑脚为定位基准，先完成红色泵壳部分的曲面建模，泵壳采用流线型流道设计，建模时通过多段曲面放样构建内部流道的顺滑过渡结构，保证流体过流区域的形态还原度，外部壳体的安装凸台、连接筋位均通过拉伸、倒角特征逐一还原，还原了铸件壳体的厚重质感与安装结构细节。电机部分为黑色塑壳结构，建模时重点还原接线盒的翻盖结构、表面散热筋条的排布，以及端盖处的一字旋钮结构，端盖与泵体的配合台阶、密封槽位均按照实际装配尺寸做了特征预留，保证各部件装配时的干涉检查符合实际产品要求。渲染阶段针对不同部件赋予对应材质，泵体部分采用红色烤漆金属材质，调整材质的粗糙度与反光度模拟铸铁喷塑的哑光质感，电机外壳采用黑色工程塑料材质，添加细微的颗粒质感还原塑壳表面的磨砂效果，端盖旋钮采用金属镀铬材质，突出金属件的高光反射特性，整体渲染采用柔和的影棚布光，通过多角度补光凸显泵体的曲面轮廓与结构层次，避免出现过曝或死黑区域，清晰展示各部件的形态特征。结构设计上还原了该款屏蔽泵的核心特点，即无机械轴封结构，仅通过两个垫圈实现静密封，转子腔体与输送流体直接接触，建模时对泵腔与电机腔体的分隔结构做了简化还原，清晰展示湿转子泵的结构逻辑，底部支撑脚的安装孔位、进出口法兰的螺栓孔均按照标准尺寸建模，可直接用于安装场景的装配验证。整体建模过程兼顾外观还原度与结构合理性，所有特征均围绕产品实际功能设计，未添加冗余结构，模型可用于产品展示、结构教学、安装场景模拟等用途，完整呈现了家用及商用循环屏蔽泵的典型结构形态。
