渐开线结构离心泵泵体三维设计模型

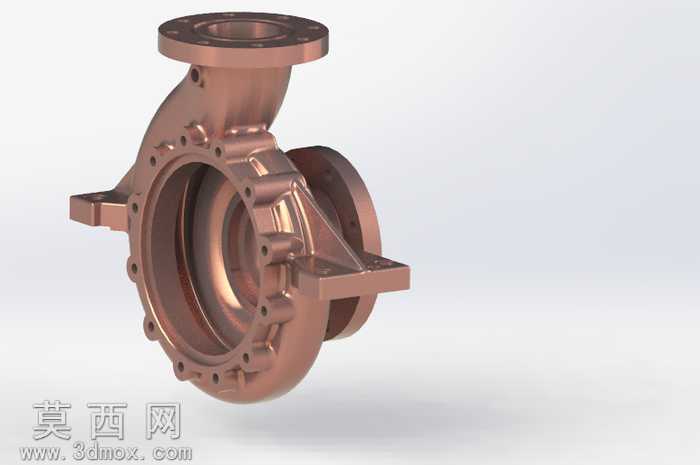

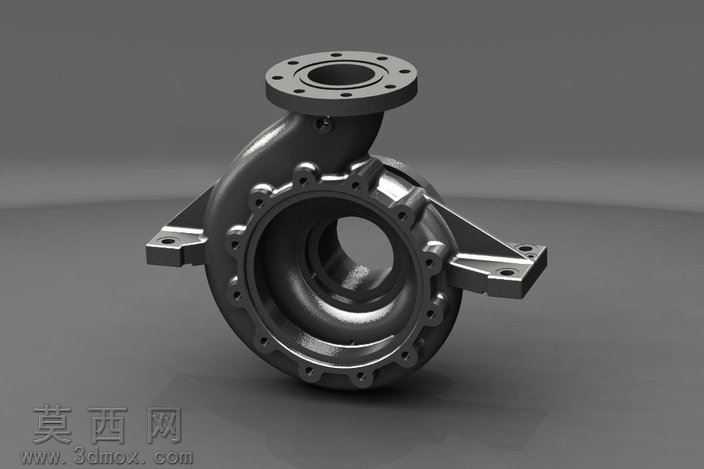

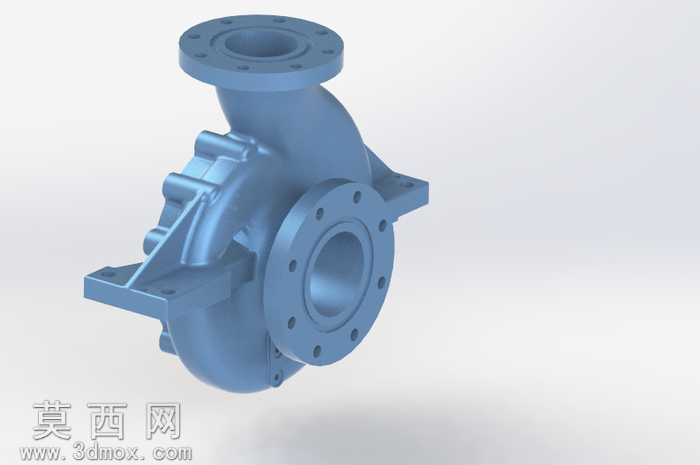

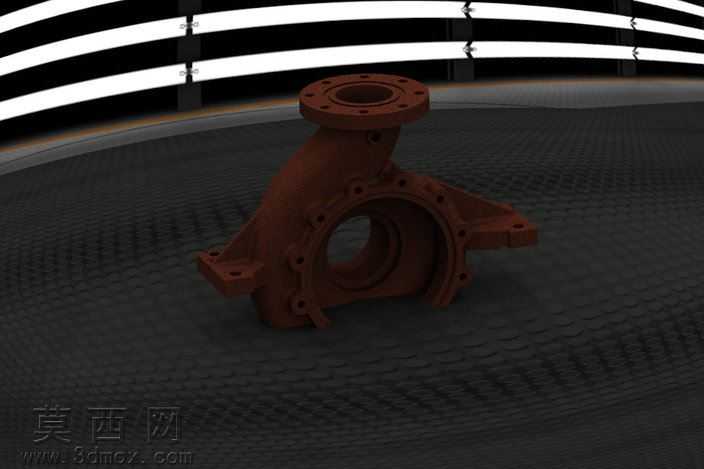

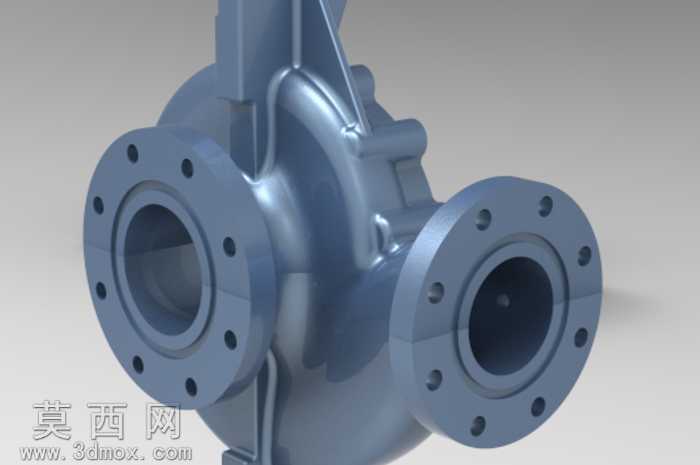

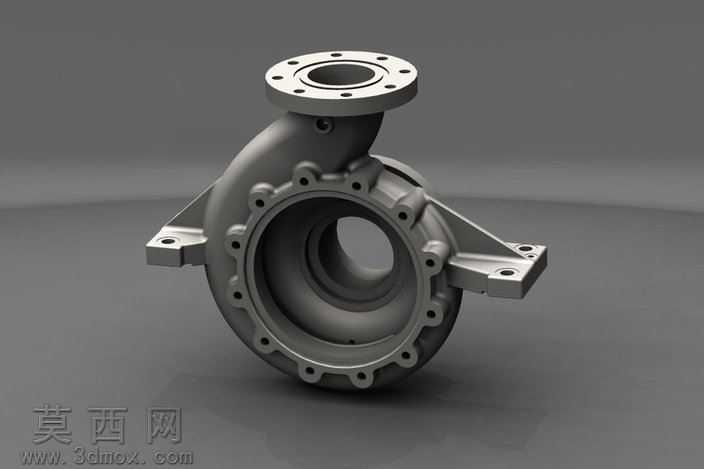

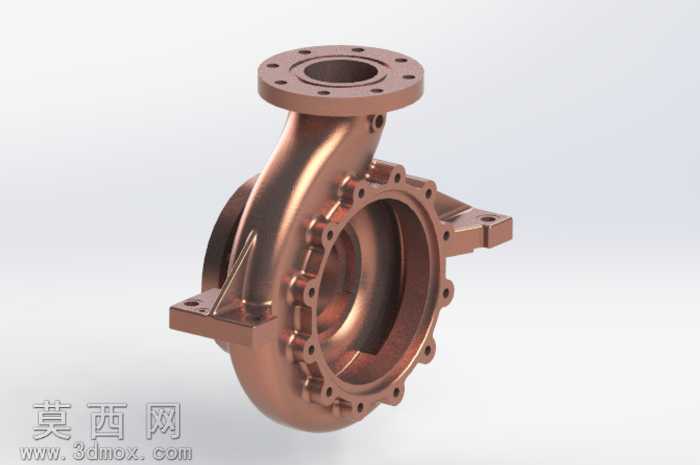

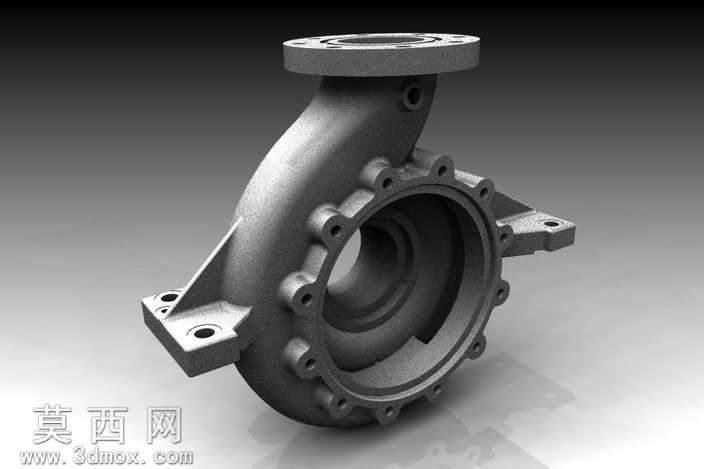

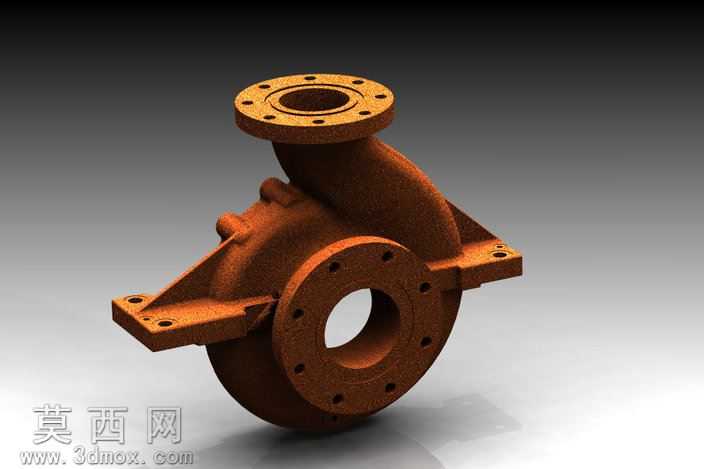

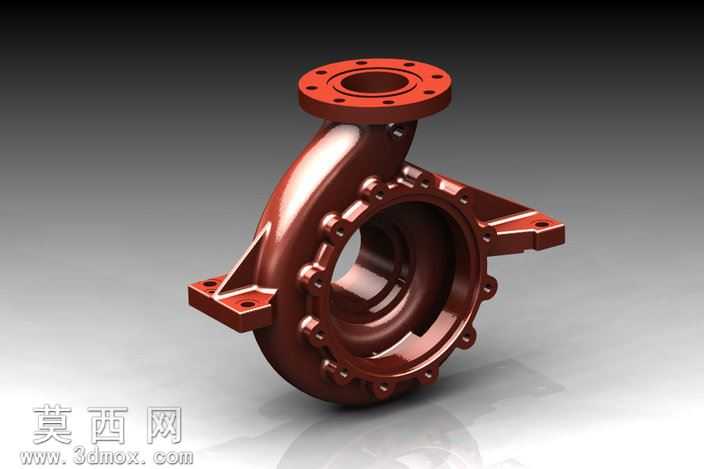

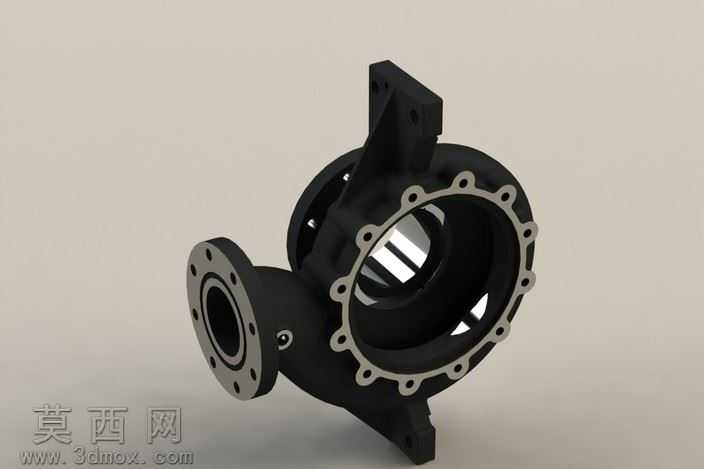

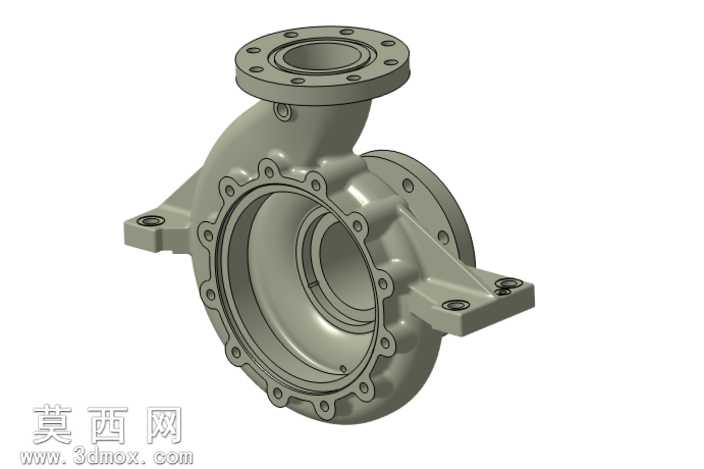

本模型为渐开线结构离心泵的泵体壳体三维设计成果，建模阶段以离心泵流体动力学设计逻辑为核心，围绕渐开线压水室的水力型线展开参数化构建，首先通过水力计算确定渐开线流道的基圆半径、展开角、截面变化规律，在三维建模软件中通过草绘驱动渐开线轮廓，再通过扫掠、布尔运算等命令生成流道主体结构，保证流道过流断面的平滑过渡，避免流体运行过程中出现局部涡流、压损过大的问题。模型完整还原了泵体的全部结构细节：顶部设置带均匀螺栓孔的法兰连接结构，用于和泵的出口管路对接，法兰端面预留密封槽位，满足高压流体输送的密封要求；侧部为泵体与泵盖连接的法兰接合面，沿周向均匀布置螺栓连接孔，同时设计有定位凸台结构，保证泵体与泵盖装配时的同轴度精度；泵体下部设置带安装孔的支撑脚结构，通过加强筋与泵体主体做一体化连接，提升泵体安装后的结构刚性，避免运行过程中产生振动变形。材质渲染阶段采用铸铜材质效果，还原了铸造泵体的金属质感，对铸件表面的细微肌理做了材质贴图处理，同时区分了加工面与非加工面的质感差异：法兰密封面、螺栓孔内壁等机加工位置呈现更细腻的金属光泽，泵体外壁非加工面保留铸造工艺的哑光质感，提升模型的真实感。结构设计上充分考虑了实际工况的适配性，针对400摄氏度的油类介质输送工况，对泵体壁厚做了针对性的加厚处理，流道内壁做了圆角过渡设计，既降低流体阻力，也减少应力集中问题，整体模型的结构尺寸完全匹配550立方米每小时流量、128.06公斤重量的设计参数，可用于离心泵的结构验证、装配干涉检查、工程出图以及产品展示等场景，建模过程中所有特征均保留参数化编辑能力，方便后续根据不同工况参数调整泵体的尺寸规格。
