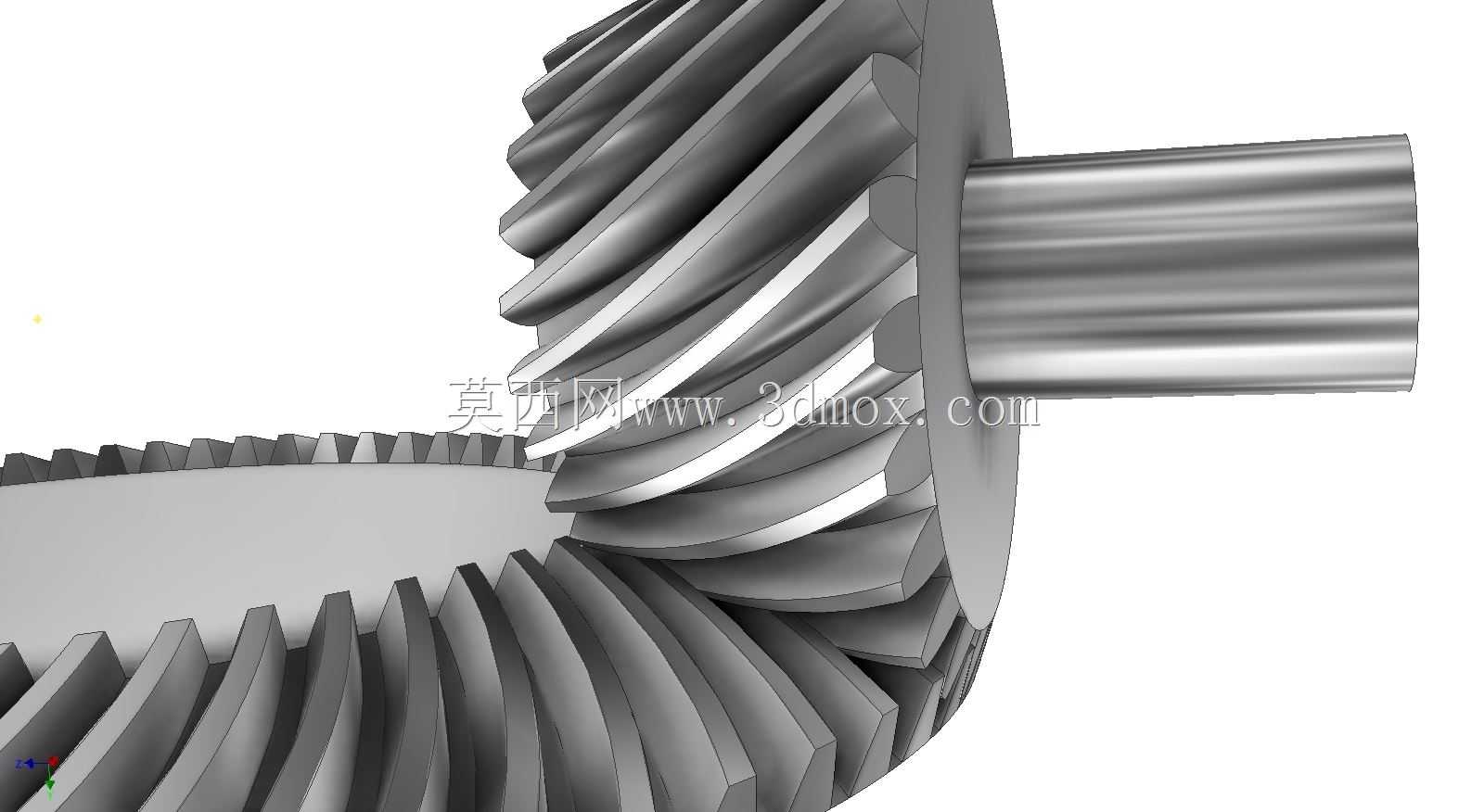

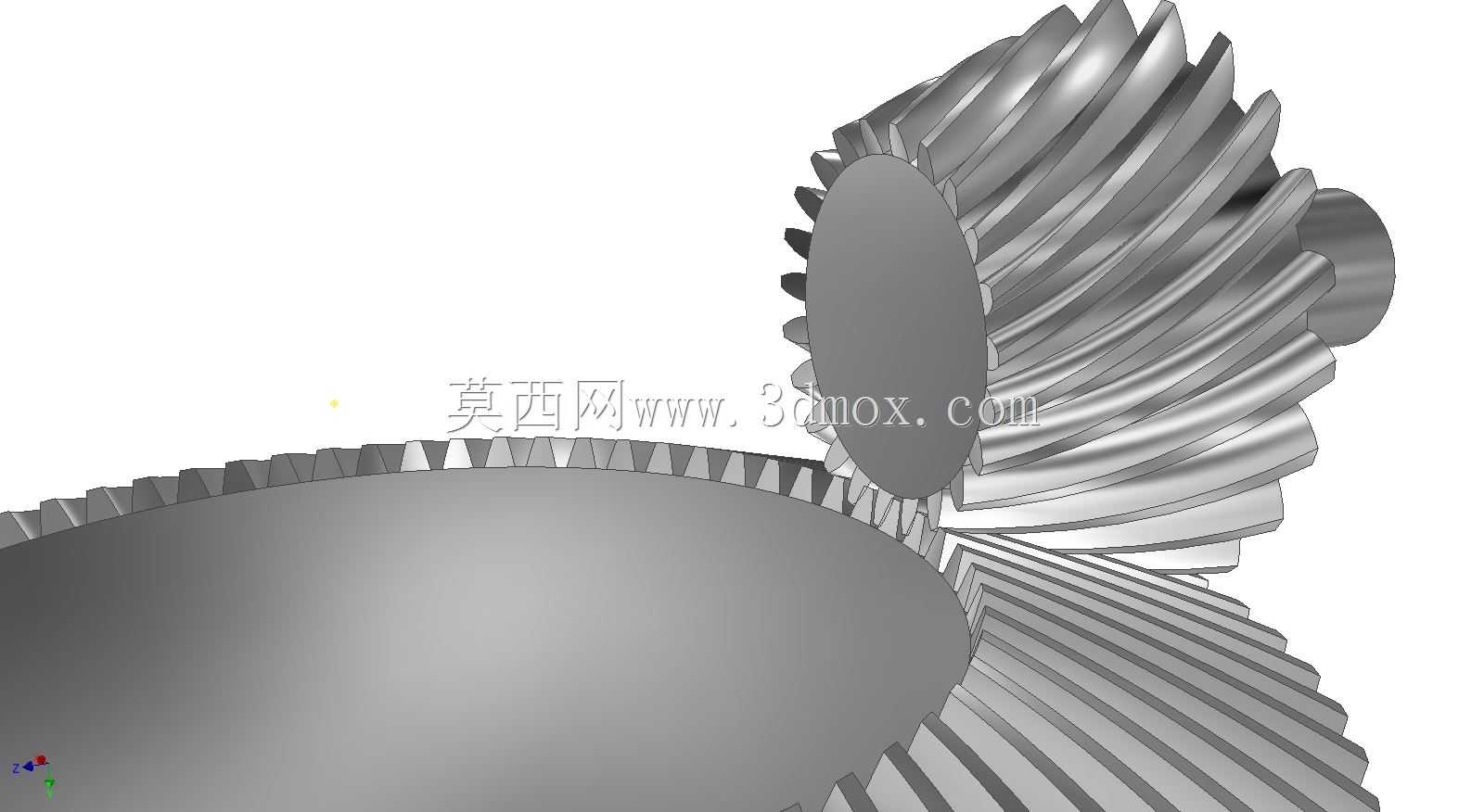

螺旋锥齿轮传动组件结构设计

这套螺旋锥齿轮传动组件，主要应用于相交轴间的动力与运动传递场景，常见于汽车驱动桥差速器、机床主轴传动箱、矿山设备减速单元、农用机械动力分配机构中，能够在两轴轴线呈空间相交的布局下，实现稳定的扭矩传输与转速匹配，适配垂直相交或呈固定夹角的轴系安装需求，解决平行轴齿轮无法覆盖的变向传动痛点。从实际用途来看，该组件依靠轮齿间的逐步啮合实现动力传递，相比直齿锥齿轮，其啮合过程为渐进式接触，轮齿受力从齿端逐步过渡到全齿面，传动过程冲击更小、运行噪音更低，承载能力更强，能够适配中高速、重载的传动工况，既可以传递恒定转速下的扭矩，也能在转速波动的工况下保持啮合稳定性，减少传动过程中的振动与回程误差。在功能特性上，该螺旋锥齿轮副采用等模数齿形设计，轮齿沿节锥面呈螺旋状分布，啮合重合度远高于直齿锥齿轮，多齿同时参与啮合的状态能够有效分散单齿承受的载荷，提升整体抗冲击能力；配套的齿轮轴采用一体化轴齿结构，轴段与齿轮本体衔接处做了过渡圆角处理，避免应力集中导致的轴段断裂，轴端预留的安装轴颈可适配轴承、联轴器等标准连接件，方便与动力输入端、负载端完成装配。设计思路上，该结构优先保证啮合齿面的接触精度，节锥角、螺旋角参数经过匹配计算，确保两齿轮装配后节锥顶点重合，避免出现偏载、齿面局部磨损加剧的问题；齿向修形的设计预留了轻微的啮合间隙补偿量，能够抵消装配误差、工作温升带来的形位偏差，保证长期运行下的传动精度。外形尺寸与安装边界方面，大端齿顶圆、轮齿宽度、轴段长度与直径均按照通用安装空间设计，齿轮背部的定位端面可作为装配基准面，与箱体轴承孔的定位台阶贴合，保证轴系安装的同轴度；轴段上的键槽位置、轴承安装位的尺寸符合通用传动件的安装规范，无需额外定制连接件即可完成在标准减速箱、传动腔体内的装配，适配多数常规相交轴传动的安装空间要求，不会与腔体内壁、相邻传动件产生运动干涉。
