400W功率伺服CSMT伺服电机结构设计

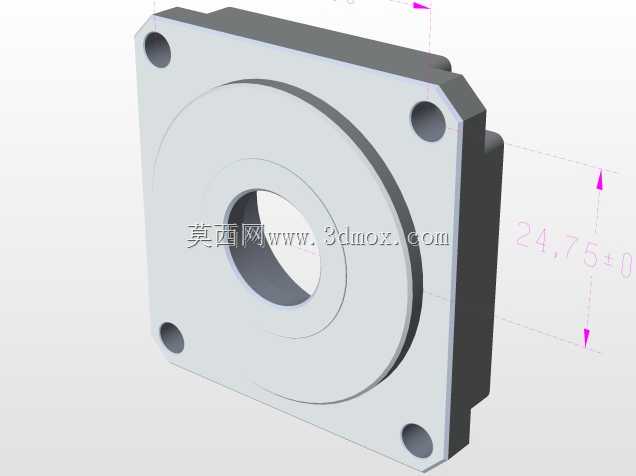

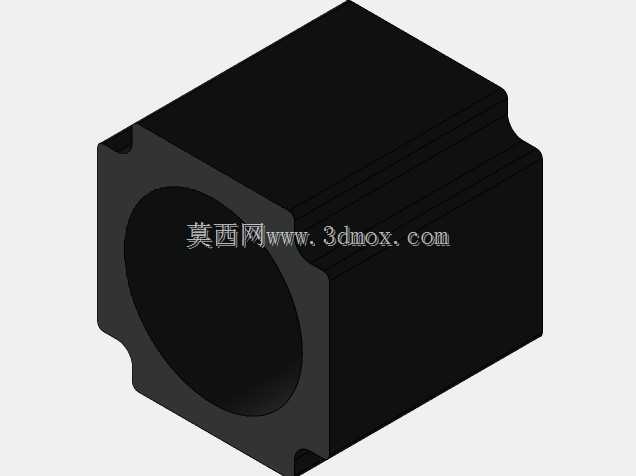

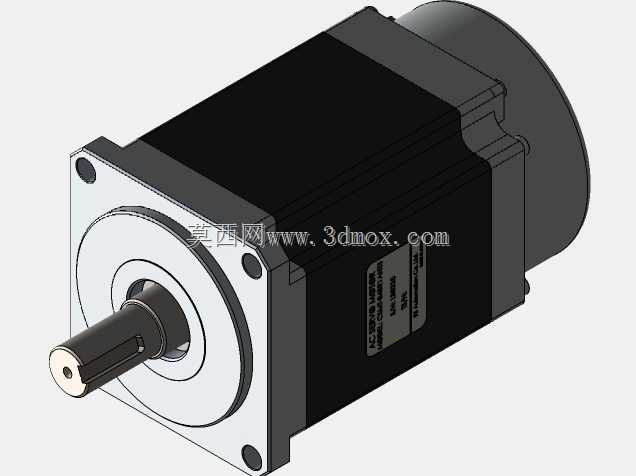

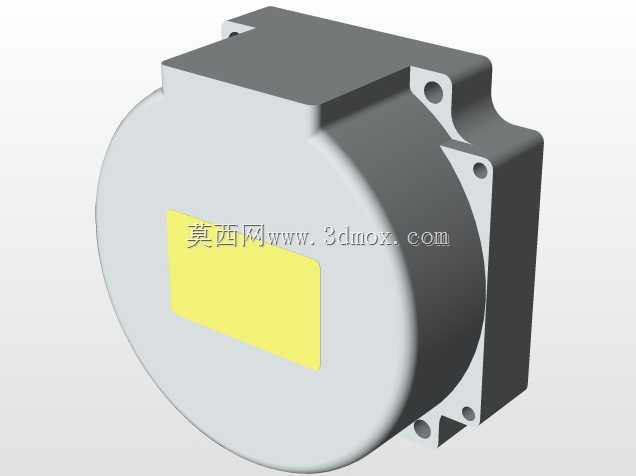

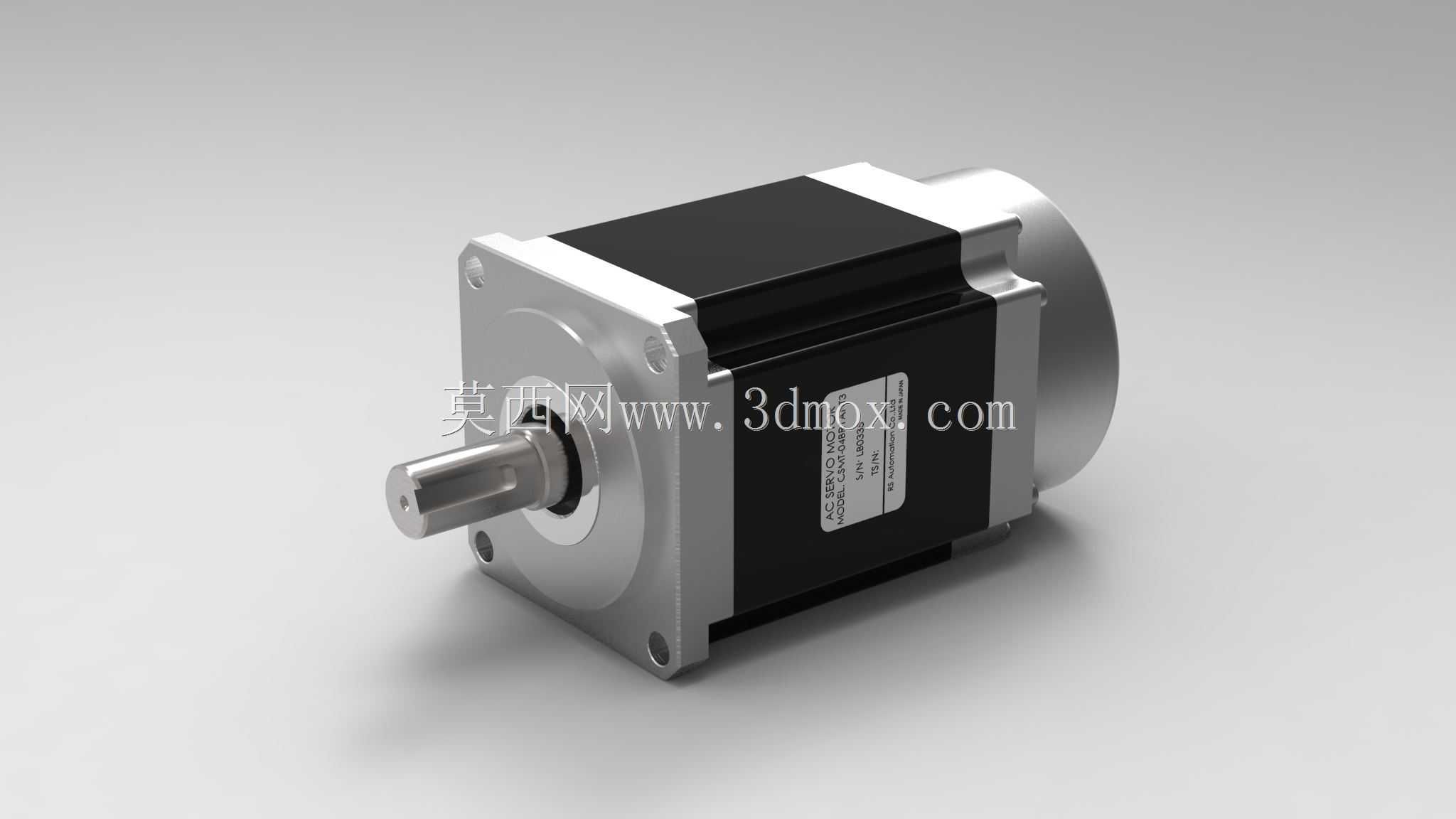

这款400W规格的伺服电机，是面向工业精密传动场景打造的动力执行元件，可广泛适配自动化生产线进给轴、小型工业机器人关节、数控雕刻机Z轴驱动、电子制造贴装设备位移模组、包装机械送料机构等对位置控制精度、转速稳定性有较高要求的应用场景，能够在负载动态变化的工况下维持稳定的扭矩输出，为设备提供精准的动力执行支撑。从实际用途来看，该伺服电机可将接收到的控制电信号转化为转轴的角位移或角速度输出，配合对应的伺服驱动器可实现转速、转矩、位置的闭环控制，相较于普通步进电机，它具备更高的响应频率、更低的转速波动与更强的过载能力，能够在短时间内承受3倍左右的额定扭矩输出，适配需要快速启停、精准定位的传动需求，可有效提升设备的运行精度与动态响应表现。在功能特性设计上，这款电机采用方形法兰安装结构，前端输出轴为标准圆柱轴带键槽设计，可通过联轴器、同步轮等传动连接件与负载端直接对接，后端集成高精度编码器组件，可实时反馈转子位置与转速信息，为闭环控制提供精准的位置反馈信号；机身外壳采用铝合金材质一体加工成型，表面做散热筋结构优化，可在连续运行过程中快速导出绕组产生的热量，降低电机温升，延长内部绕组与轴承的使用寿命，机身侧面预留标准动力线与编码器线接口，方便现场布线与快速接线安装。从设计思路层面，这款电机在结构设计时充分兼顾了安装兼容性与运行可靠性，整体采用同轴式布局，输出轴、转子组件、编码器组件保持高精度同轴度，有效降低高速运行时的振动与噪音；前端盖采用加厚铸铁材质，内置高精度深沟球轴承，可承受一定的径向与轴向负载，适配皮带轮、齿轮等带径向负载的传动安装场景；定子绕组采用高密度绕线工艺，在有限的机身尺寸内最大化提升槽满率，兼顾功率密度与运行效率。在外形尺寸与安装边界上，这款400W伺服电机采用行业通用的60系列方形法兰安装规格，法兰安装孔位间距符合通用伺服电机安装标准，可直接替换同功率同规格的其他品牌伺服电机，无需额外修改设备安装板结构；机身长度控制在紧凑范围内，可适配安装空间较为局促的小型自动化设备内部安装场景，输出轴轴径、轴伸长度均符合通用传动连接件的适配标准，用户在选型搭配时无需额外定制转接零件，可快速完成设备的动力组件装配调试。
