车用铅酸启动蓄电池外观结构设计

这款车用启动蓄电池的三维设计，主要面向传统燃油乘用车辆与轻型商用车辆的启动供电场景，是车辆电气系统的核心储能部件，承担着为启动机提供大电流瞬时输出、为车载用电设备在发动机未运转时稳定供电、在发电机输出过载时协同补能的核心作用，同时还能吸收电路中出现的瞬时过电压，保护车载电子元器件不受电压冲击损坏。

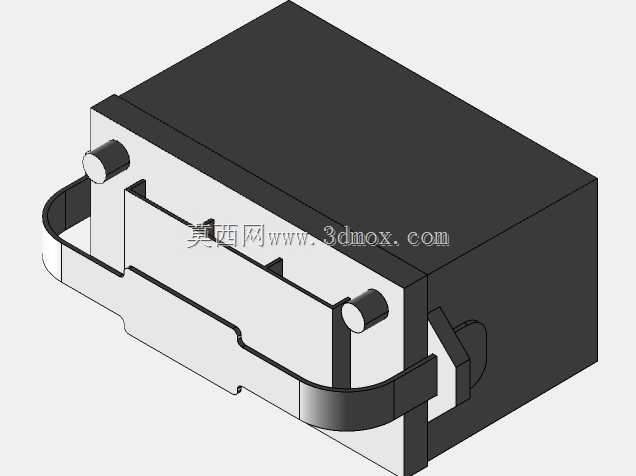

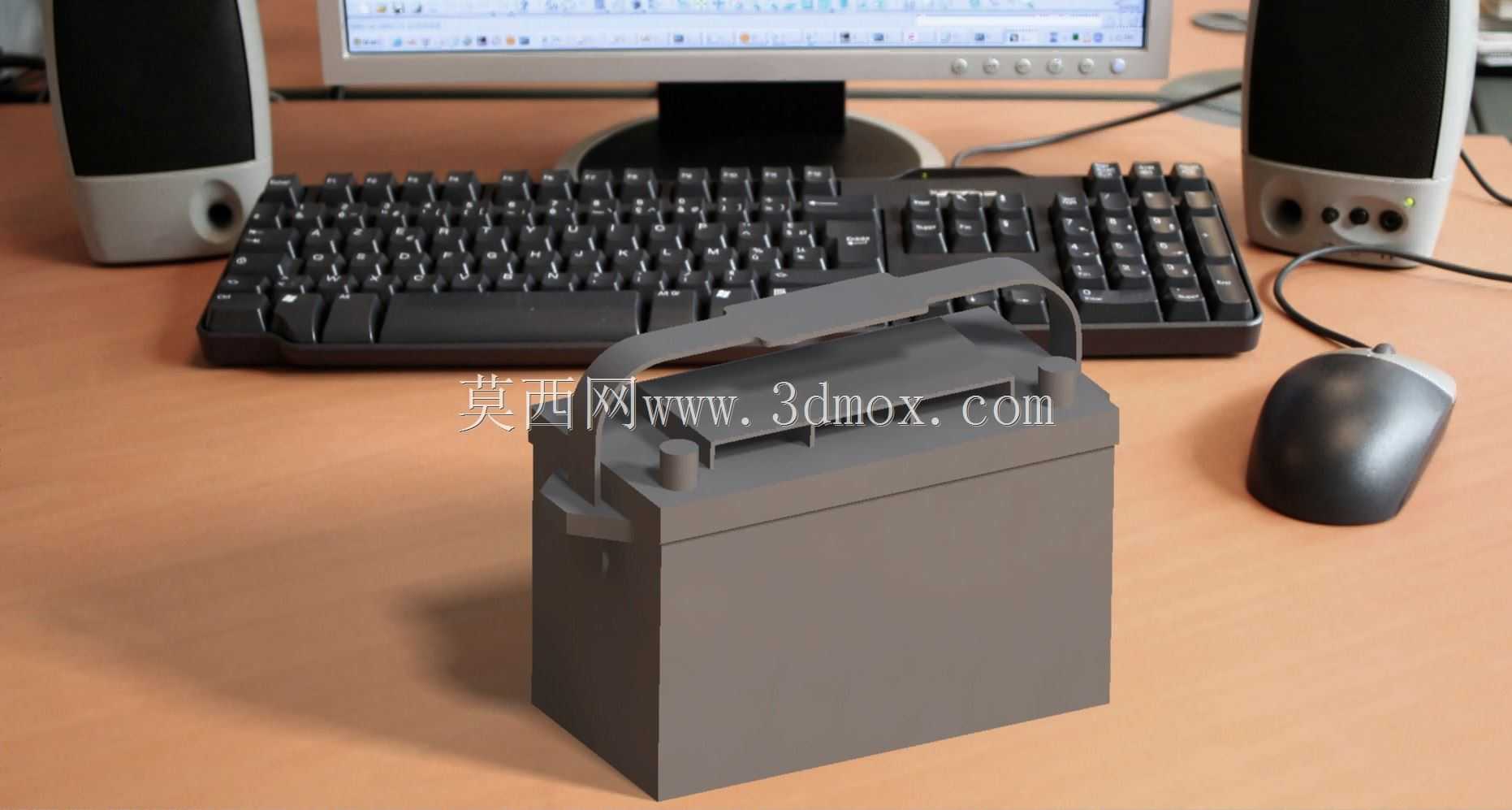

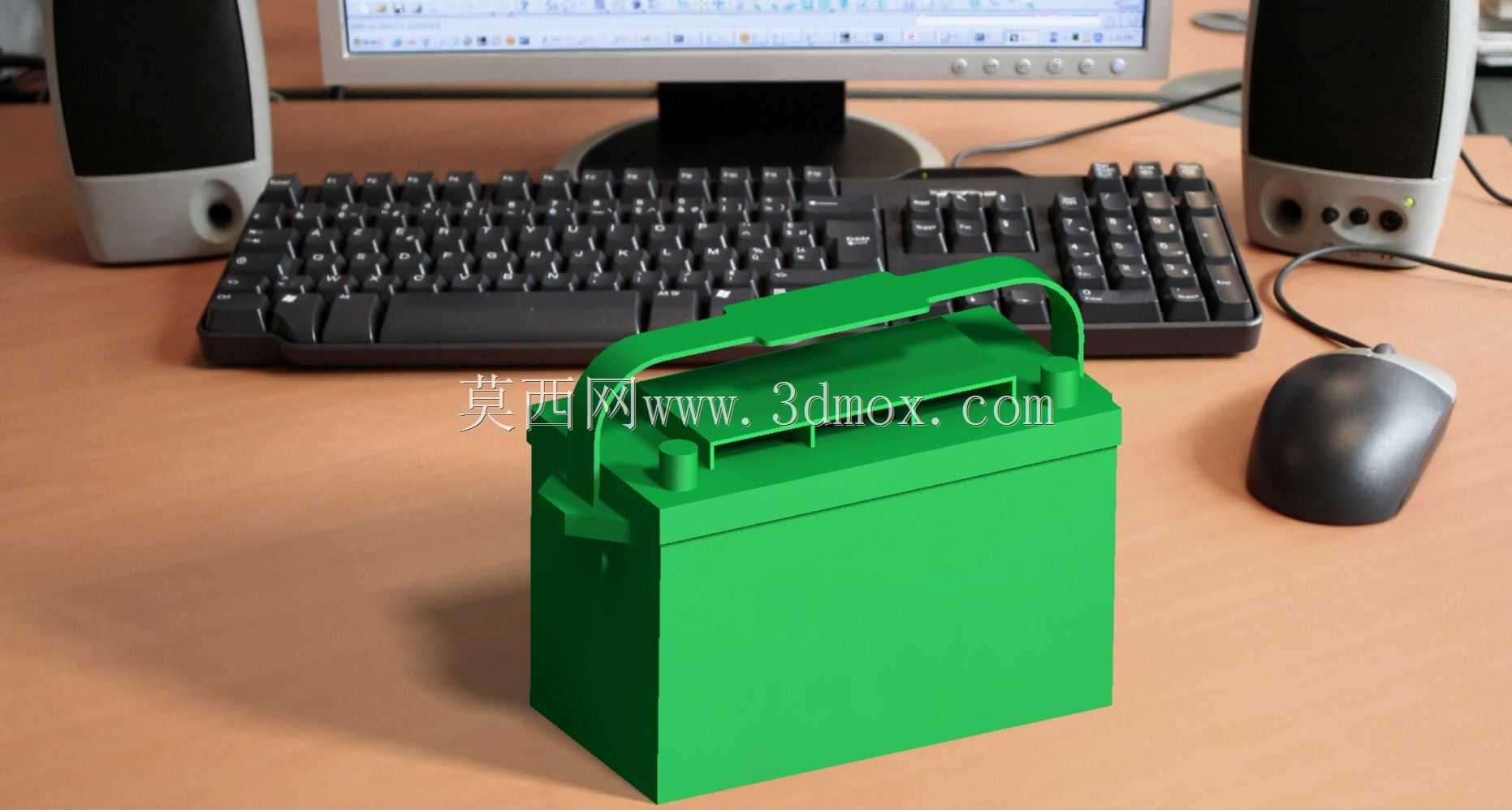

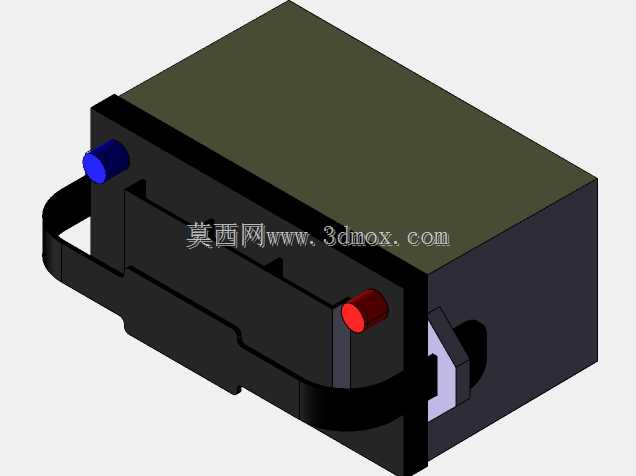

设计过程中首先围绕车用启动场景的核心需求展开，优先保障大电流放电的结构合理性，正负极接线柱采用差异化标识设计，红色护罩覆盖的正极接线柱做了加大接触面积的结构处理，能够满足启动瞬间数百安培电流的通流需求，避免接线部位因接触电阻过大出现发热烧蚀的问题；负极接线柱采用常规外露设计，方便整车搭铁线路的快速安装与后期检修。电池壳体采用耐酸耐高低温的工程塑料结构设计，壳体上部设置一体化提手结构，兼顾搬运过程的受力强度与安装时的对位便利性，提手做了贴合手部弧度的造型处理，减少搬运过程中的硌手感。

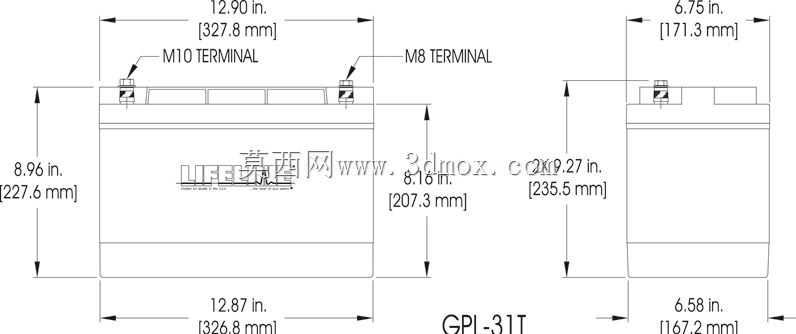

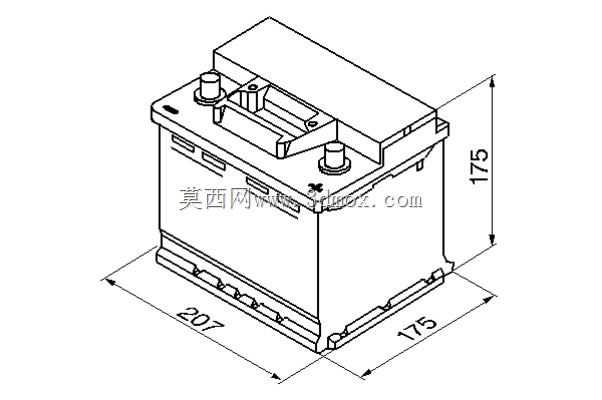

外形尺寸设计严格遵循主流车用蓄电池的安装边界规范，壳体底部预留与整车电瓶托架匹配的固定卡位结构，能够适配多数A级、B级燃油车的电瓶安装舱空间，安装时无需额外修改托架结构，直接落位后通过压条即可完成固定，接线柱的位置布局也匹配主流车型的线束走向，避免安装后出现线束拉扯、接线端子受力的问题。壳体侧面做了加强筋结构设计，既能够提升壳体整体的抗形变能力，应对车辆行驶过程中的颠簸振动，也能在一定程度上提升壳体的耐膨胀性能，适配电池内部化学反应带来的轻微压力变化。

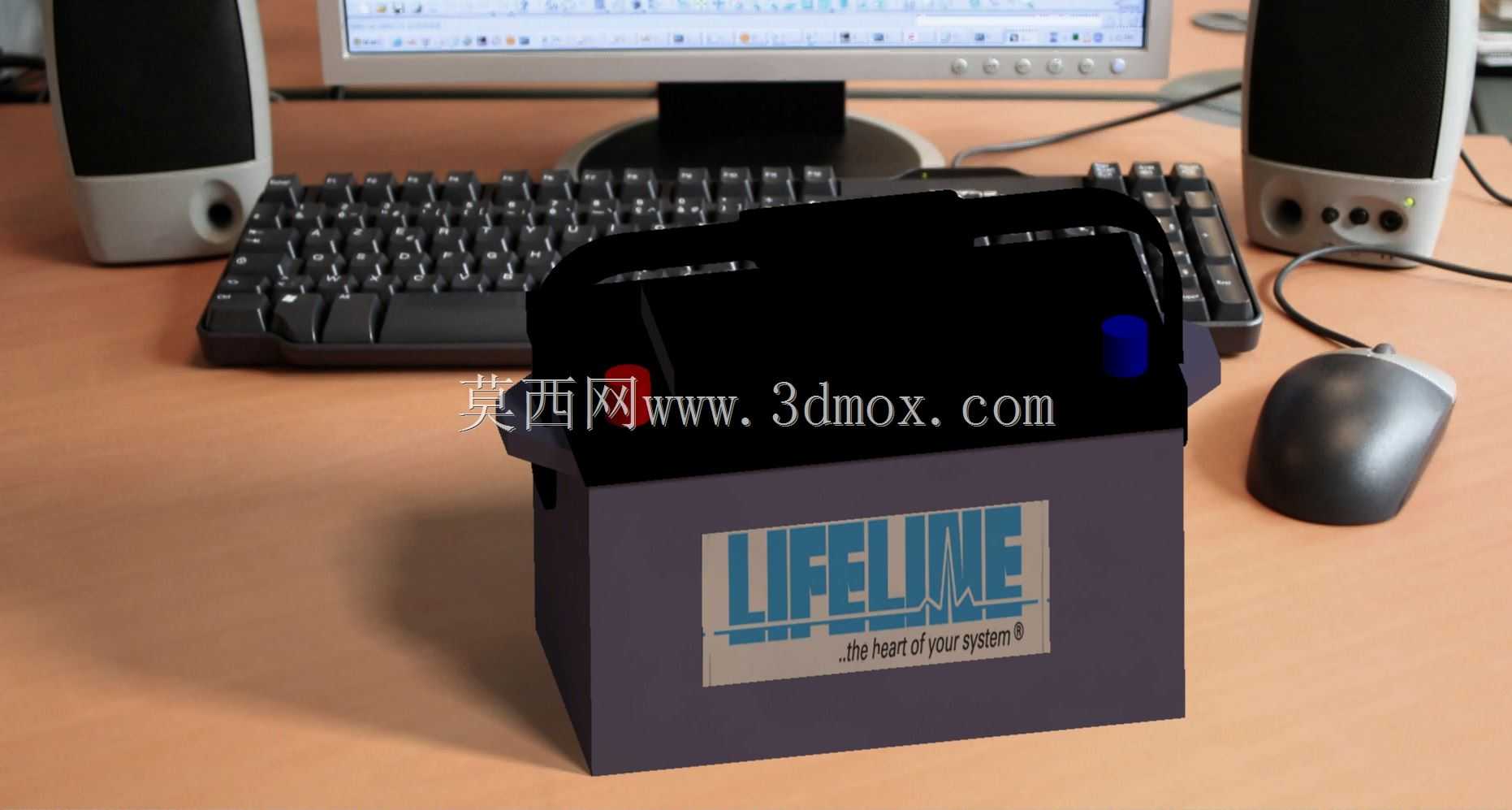

顶部的盖板结构做了密封与排气的协同设计，既能够防止车辆倾斜角度过大时电解液出现渗漏，也预留了排气通道，能够将电池充放电过程中产生的微量气体顺利排出，避免内部压力过高出现鼓包问题。电池表面的标识区域做了凹陷式设计，方便粘贴型号、参数、警示标识，避免长期使用过程中标识被摩擦脱落。整体设计兼顾了实际使用的功能性、安装替换的通用性与生产制造的工艺可行性，能够直接用于产品开模前的结构验证、安装匹配校核以及整车电气布局的干涉检查。
