5mm间距双位螺丝式PCB接线端子结构

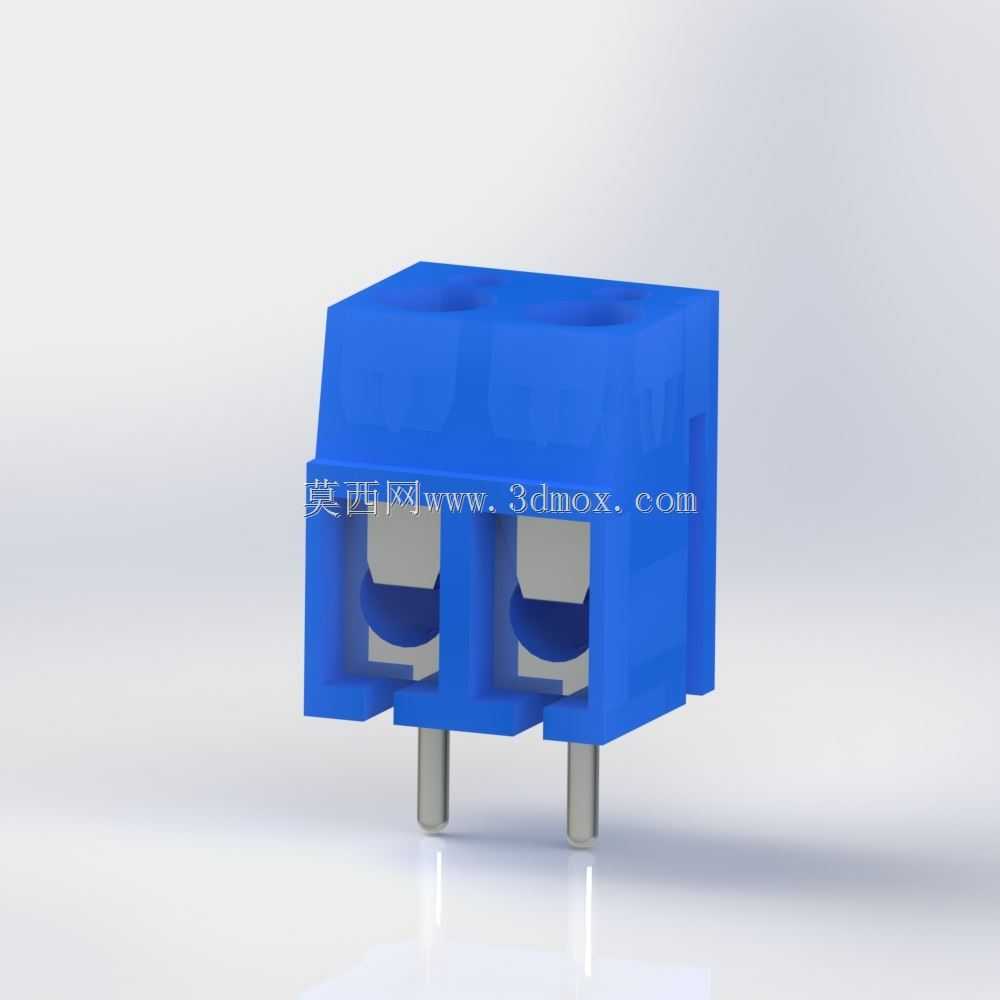

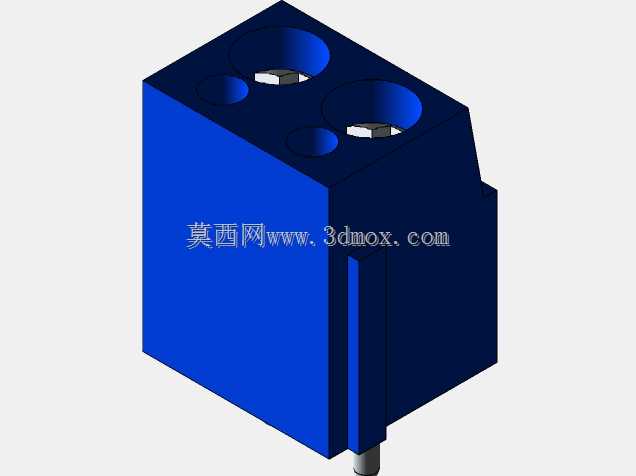

这款螺丝接线结构是电子电路布线场景中常用的板端连接部件，核心作用是实现板载线路与外部导线的可靠导通与固定，广泛应用在开关电源、工控控制板、小型家电控制模块、LED驱动电源、电力监测终端等需要实现导线与PCB板可拆卸连接的场景中，能够替代直接焊接导线的连接方式，大幅提升设备组装、后期维护的接线效率，同时避免导线直接焊接带来的虚焊、脱焊、导线拉扯后焊盘脱落等问题。该接线结构采用双位并排设计，适配5mm的标准孔距，可同时接入两路独立导线，单路可适配线径范围覆盖常规弱电布线常用的导线规格，能够满足大部分低压小电流信号传输、功率供电的连接需求。产品整体采用绝缘基座搭配金属导电嵌件的组合结构，外部蓝色基座为绝缘阻燃材质，具备足够的机械强度与绝缘性能，能够有效避免相邻接线位之间的爬电风险，同时隔绝带电部件与外部结构的接触，提升电路使用的安全性；基座内部嵌装的金属导电件采用导电性能优异的金属材质，表面做防氧化处理，下部伸出的两个直插引脚可直接插入PCB板对应的安装孔内，通过波峰焊即可完成与板上线路的牢固焊接，引脚的长度与直径经过匹配设计，既能够保证焊接后的结合强度，也不会出现引脚过长穿透PCB后干涉其他板载元件的问题。上部的螺丝锁紧结构是实现导线固定的核心，接线时仅需将剥除绝缘层的导线端头插入基座对应的接线孔内，拧紧顶部的锁紧螺丝即可通过螺丝下端的压片将导线牢牢压在内部金属导电件上，压片的弧形接触面设计能够增大与导线线芯的接触面积，避免螺丝压接时损伤线芯，同时保证足够的接触压力，降低接触电阻，减少长期通电后的发热问题。在安装边界上，该接线结构的整体外形方正，安装时仅需在PCB上对应位置预留两个直径匹配的引脚插孔，同时预留出对应长宽的安装区域即可，结构的高度尺寸经过优化，不会占用过多板上垂直空间，适配多数对安装高度有要求的紧凑设备内部布线需求；相邻接线位之间的绝缘隔筋设计，能够在多组并排拼接使用时，依然保持足够的绝缘间隔，满足多线路同时接线的使用需求。
