XT60母头接插件三维结构设计

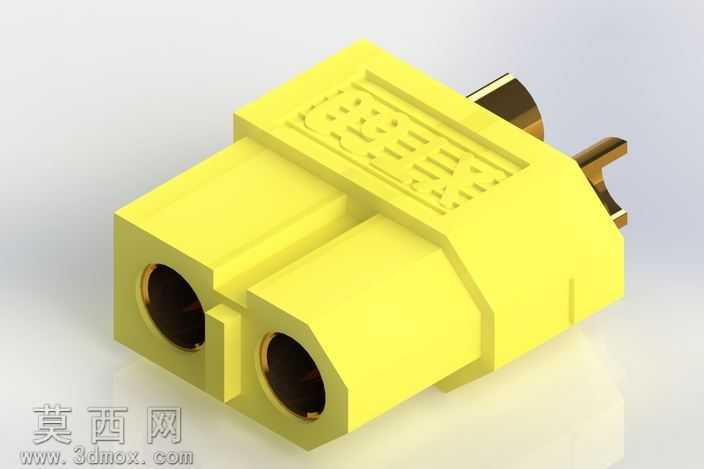

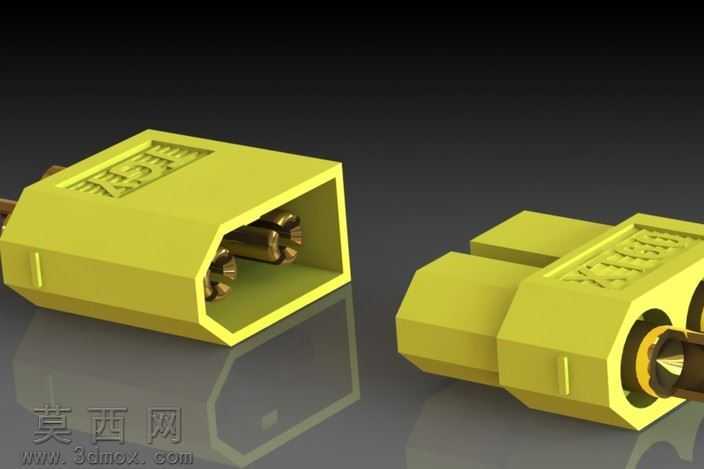

本作品为XT60母型连接器的三维参数化建模成果，建模过程依托三维设计软件完成全尺寸还原，首先依据接插件通用工程规范确定整体外形轮廓，以公母头适配的插拔配合公差为核心设计基准，先绘制绝缘外壳的二维草绘截面，通过拉伸、拔模、倒角等基础特征命令构建主体塑胶壳体的基础形态，壳体表面的品牌标识区域采用浮雕式凸台特征实现，还原实物表面的防滑纹理与标识细节。针对壳体内部的插孔安装腔，采用切除拉伸命令精准控制腔体深度与孔径，预留金属插簧的装配定位卡槽，卡槽处设计微小的倒扣限位结构，保障金属端子装配后不会出现轴向窜动，同时在壳体插拔端设计导向斜角，降低公头插入时的对位难度，减少插拔过程中的塑胶件磨损。金属插簧部分单独建模，依据导电性能需求设计为薄壁筒状接触结构，端部做圆弧收边处理避免插合时刮伤公头插针，插簧尾部设计压线翼片结构，还原实物焊接或压接导线的功能结构，金属材质赋予黄铜金属质感，调整反射参数模拟镀金层的光泽效果，塑胶外壳部分赋予明黄色哑光塑胶材质，调整漫反射与粗糙度参数，还原PA66加纤塑胶的表面质感。渲染阶段采用工作室光照环境，添加柔和的环境遮蔽效果，突出壳体的棱角转折与金属件的光泽对比，整体建模严格遵循实物的装配逻辑，所有配合面均预留合理的装配间隙，既还原了XT60连接器防反插、大电流承载的结构特点，也通过细节特征的还原保障模型可用于结构验证、装配模拟、产品展示等多类场景，建模过程中对非关键的微小工艺圆角做了适度简化，在保证外观还原度的前提下优化了模型的面数结构，提升模型的通用性与可编辑性。
