DS-919MG金属齿轮舵机三维建模作品

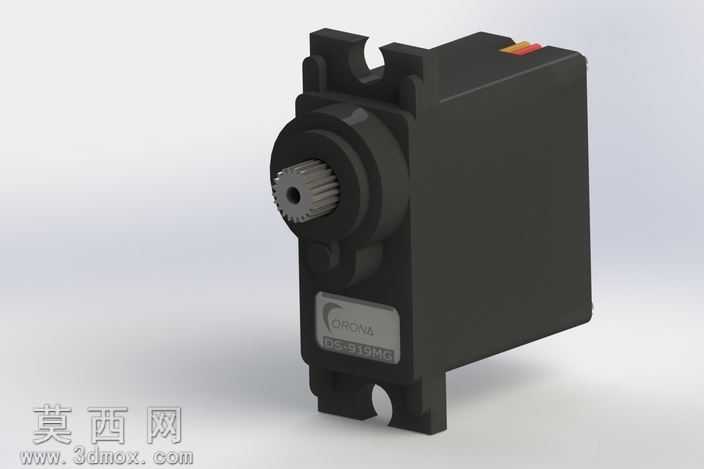

本作品为DS-919MG规格金属齿轮舵机的三维建模成果，建模过程以实物测绘的核心尺寸为基准，优先保障舵机整体安装尺寸、输出轴位置、固定耳孔位等关键装配尺寸的精准度，确保模型可直接用于航模、小型机器人等配套结构的装配验证。建模阶段采用实体建模与特征建模结合的方式，先搭建舵机主体的方形外壳基体，通过拉伸、切除特征完成外壳上下壳体的分型结构、侧边固定安装耳的镂空造型，还原外壳表面的品牌标识凹槽与顶部出线位的细节结构；针对前端输出的金属齿轮部件，在未获取精确齿形参数的前提下，参照同规格金属舵机齿轮的通用模数、齿顶圆尺寸做近似化建模，还原齿轮的齿形轮廓与中心轴孔的配合结构，保证齿轮与输出轴的装配位置关系准确。材质与渲染环节，针对舵机不同部件做差异化材质设置：主体外壳采用哑光黑色工程塑料材质，调整材质的粗糙度与漫反射参数，还原注塑外壳的细腻磨砂质感；前端金属齿轮设置为哑光金属材质，添加轻微的磨损质感与金属反光效果，模拟金属齿轮长期使用的真实状态；外壳表面的标识标签采用亮面贴纸材质，还原标签的印刷质感与轻微反光特性；顶部的信号出线位设置为半透明的软胶材质，模拟出线口的防护结构。结构设计还原上，完整复刻舵机的内部腔体占位、输出轴的限位结构、固定耳的安装孔位，模型的整体比例协调，各部件的装配关系清晰，可用于舵机安装位的干涉检查、产品展示动画制作、小型机电系统的结构原理演示。建模过程中对非核心的细微倒角、内部电路等细节做合理简化，在保证外观还原度与装配尺寸准确的前提下，控制模型的整体面数，兼顾模型的展示效果与使用流畅度，针对齿轮齿形的近似处理也预留了参数调整空间，后续获取精确齿形参数后可直接替换齿轮特征完成模型的精度升级。
