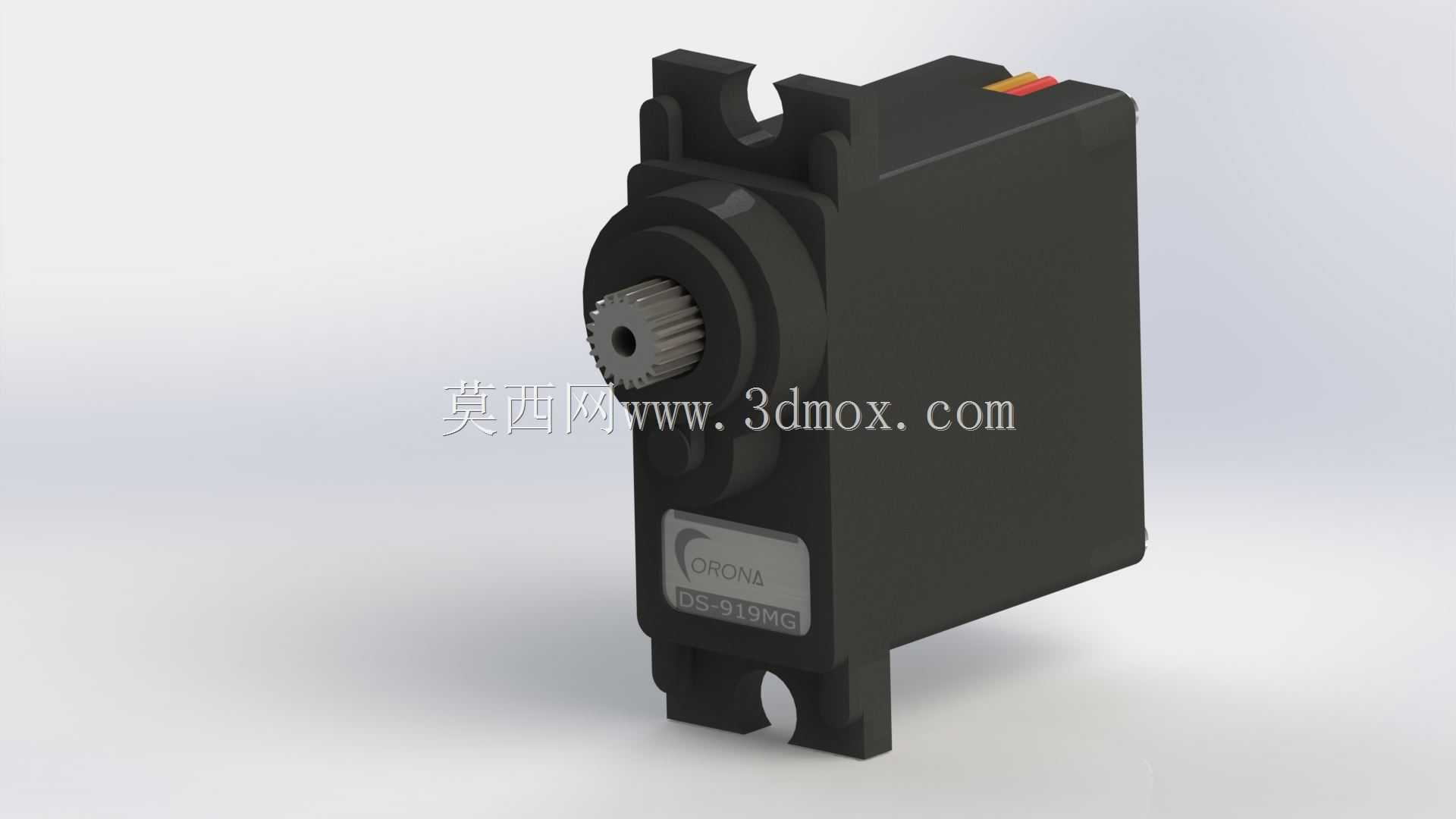

DS919MG金属齿数字舵机结构设计

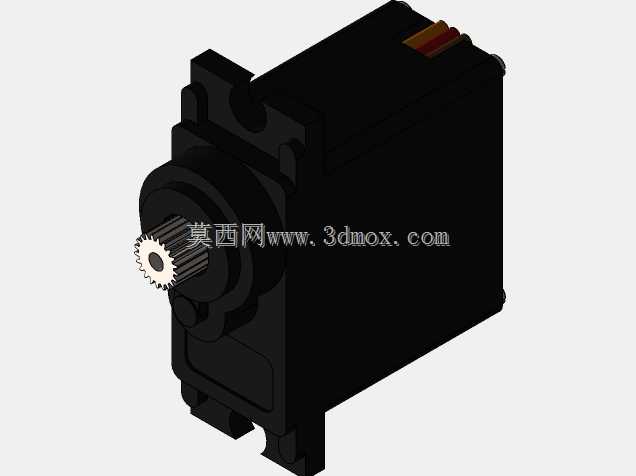

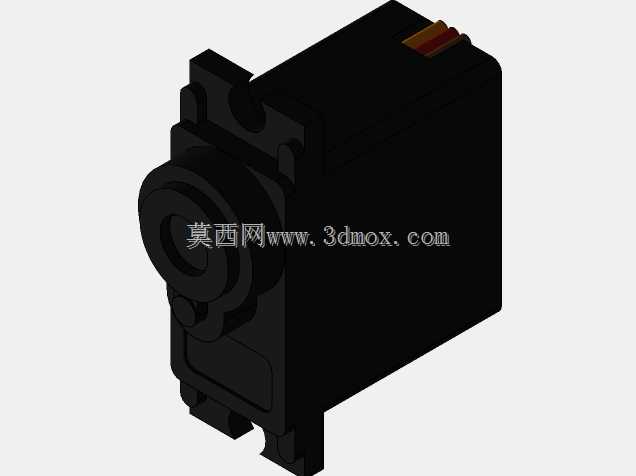

这款DS919MG舵机的三维结构还原，核心围绕小型伺服执行机构的实际装机需求搭建，建模过程中优先保证了安装配合尺寸的准确性，所有涉及装机定位的凸台、安装耳孔位、输出轴齿形参数都按照实物测绘的边界值做了约束，方便结构设计人员直接调用到航模、小型自动化执行机构、机器人关节的装配体中做干涉检查。从实际应用场景来看，这类大扭矩金属齿舵机常被用在固定翼航模的舵面控制、小型仿生机器人的关节驱动、自动化设备里的轻载工位切换执行端，相比普通塑料齿舵机，它的金属输出齿轮组能承受更大的瞬时冲击负载，不会因为频繁换向或者堵转出现打齿失效的问题。建模时特意还原了外壳上的安装定位槽，上下壳体的卡扣配合结构，还有输出轴端的轴承限位台阶，这些细节都是实际装配中容易出现干涉的位置，很多简化模型会忽略壳体侧面的走线槽和顶部的电位器调节窗口，这次的结构里把这些特征都做了保留，设计人员在做整机布局的时候，可以直接预留出线空间和调节操作的余量，不用再二次核对实物尺寸。输出齿的模数和齿形按照常用的标准舵机摇臂配合尺寸做了匹配，安装耳的孔距、壳体的整体长宽高边界都严格对应实物的安装尺寸，不管是做嵌入式安装还是支架外挂安装，都能直接在装配体里生成对应的安装孔位，不用反复调整配合间隙。齿轮组的传动结构做了简化但保留了各级传动的中心距位置，能直观看到动力从电机到输出轴的传递路径，方便做传动效率的估算和负载能力的校核，外壳的加强筋位置也按照实物做了还原，在做轻量化结构改进的时候，可以参考原有筋位的受力方向做拓扑优化，不会破坏壳体的整体刚性。
