手动齿轮拉拔拆卸工具结构设计

这款手动齿轮拉拔工具，是面向机械维修、设备装配场景设计的专用拆卸工装，主要用于过盈配合安装在轴端的齿轮、轴承、皮带轮、联轴器等回转类零件的无损拆卸作业，在机修车间、设备运维站点、小型五金加工坊、农机维修网点等场景中都有极高的使用频次，能有效解决过盈配合零件拆卸时敲击、撬别带来的零件损伤、轴体变形问题，大幅降低维修作业的零件损耗率。

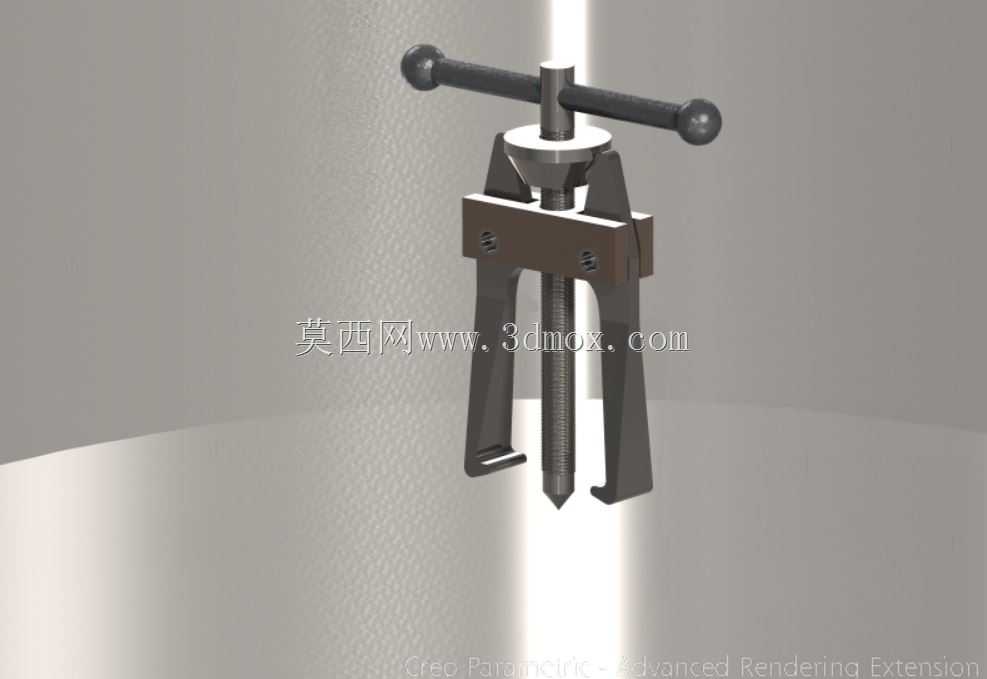

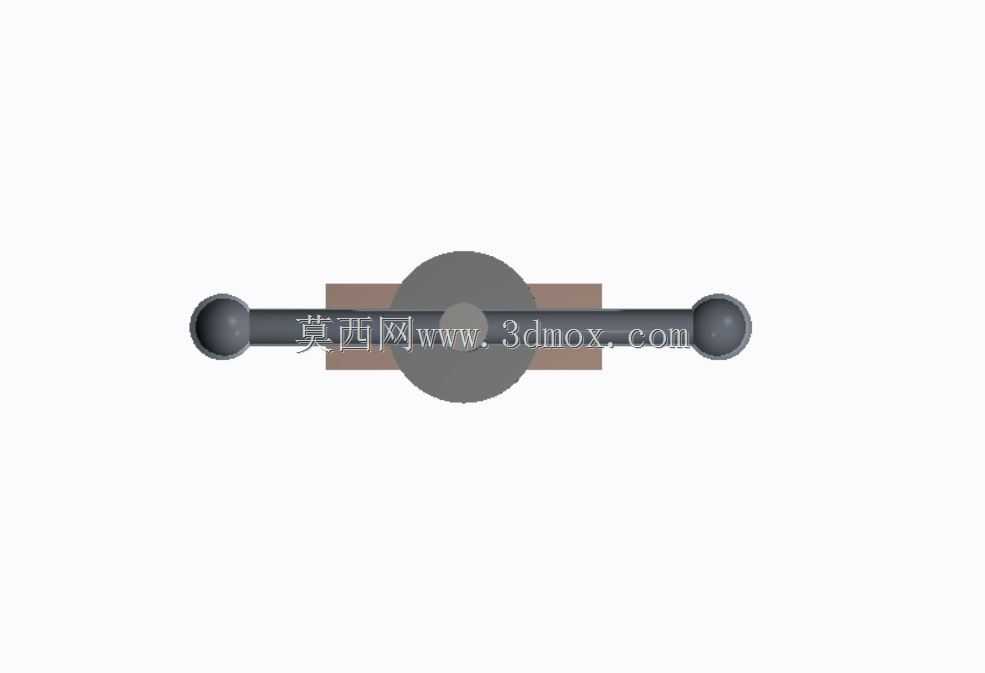

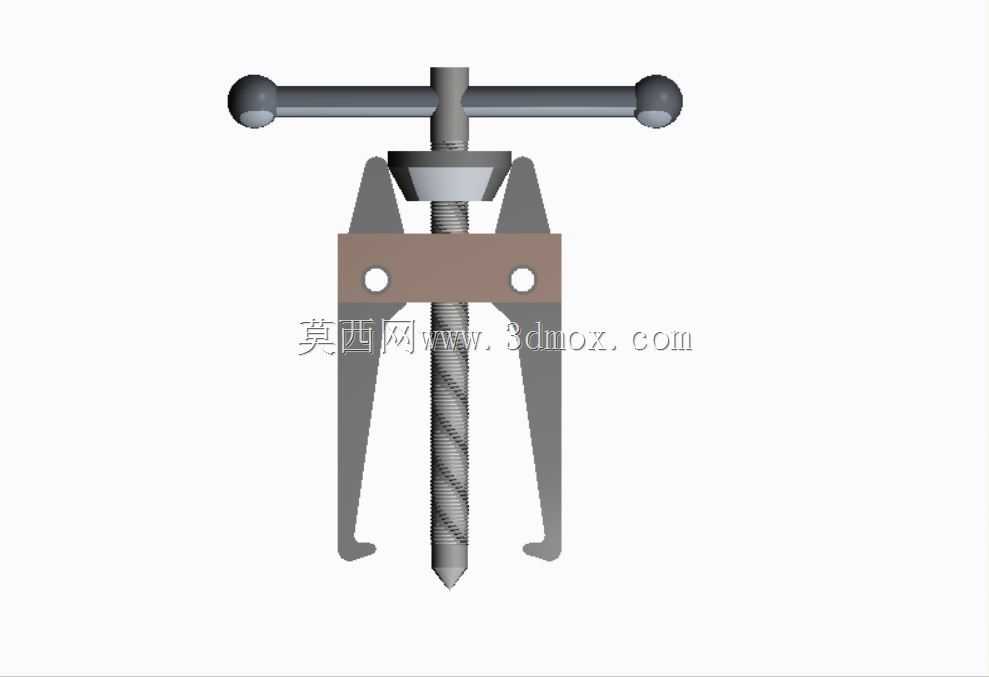

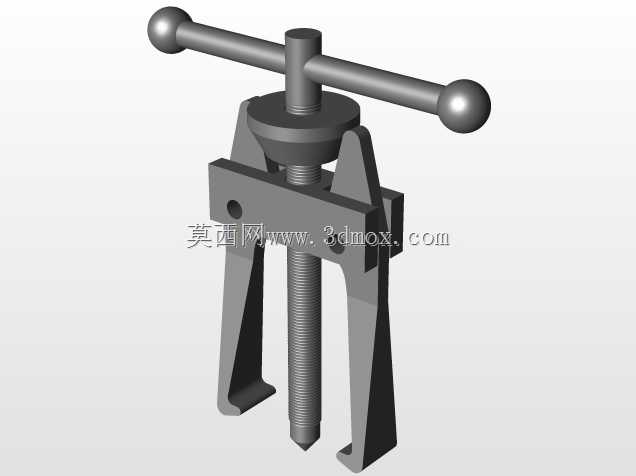

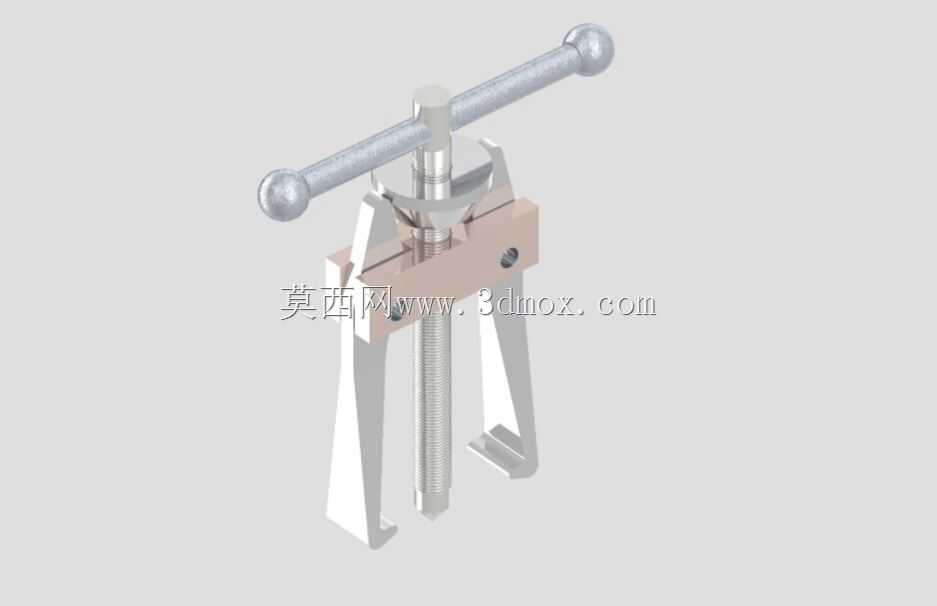

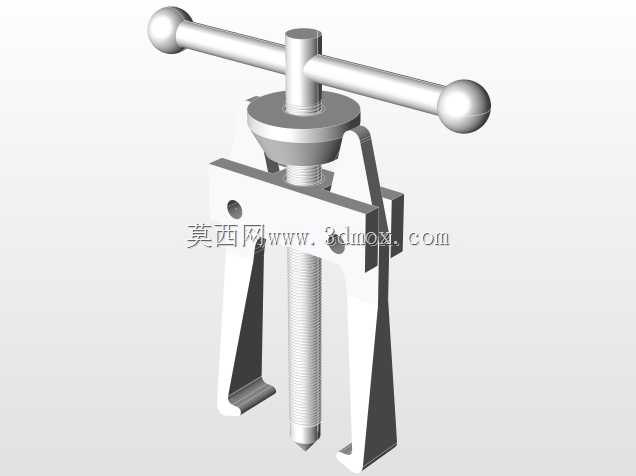

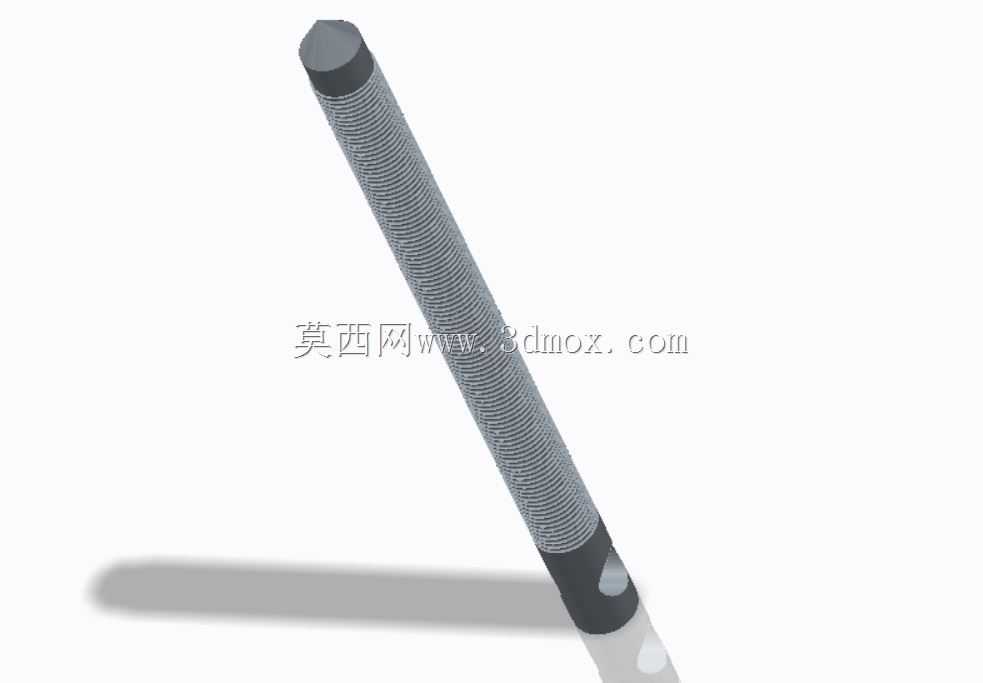

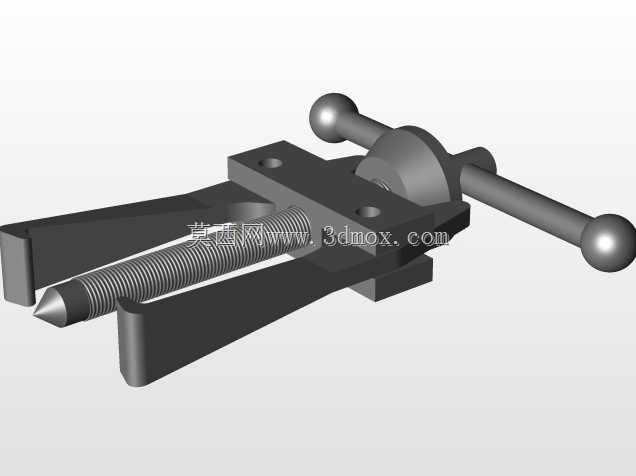

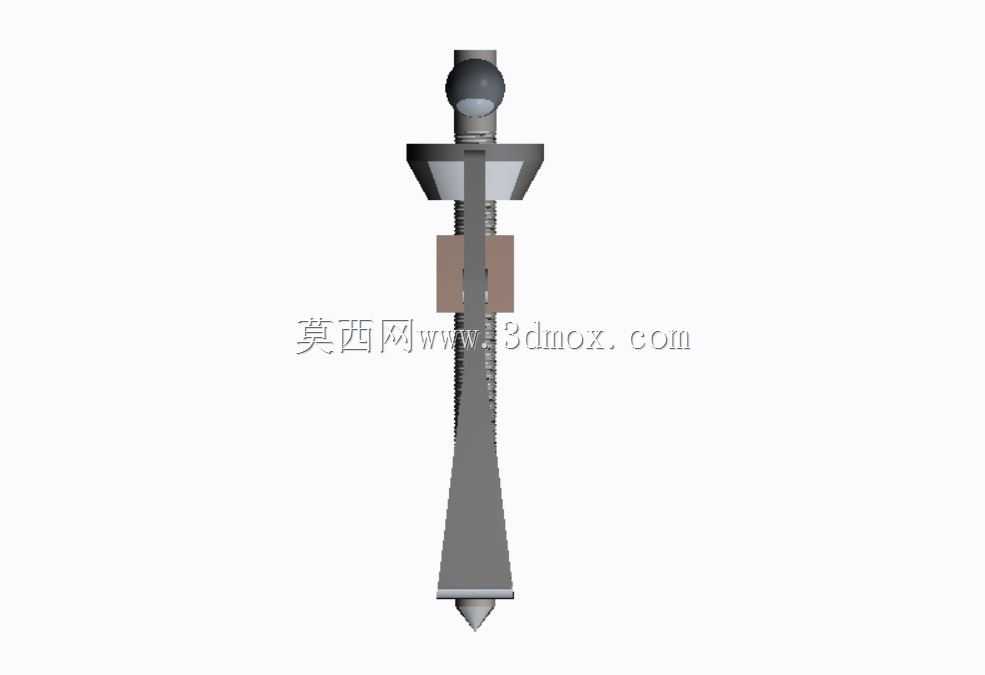

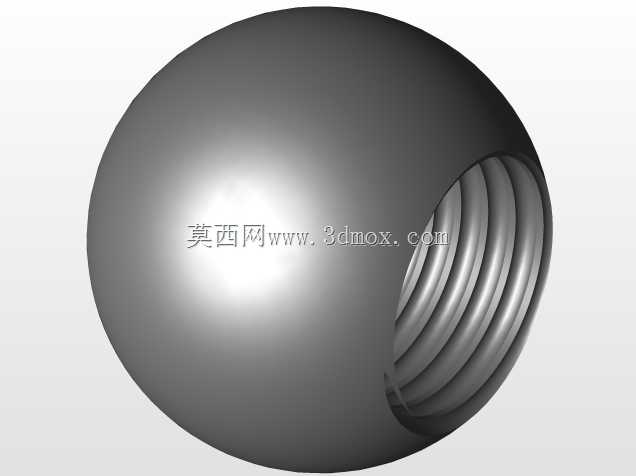

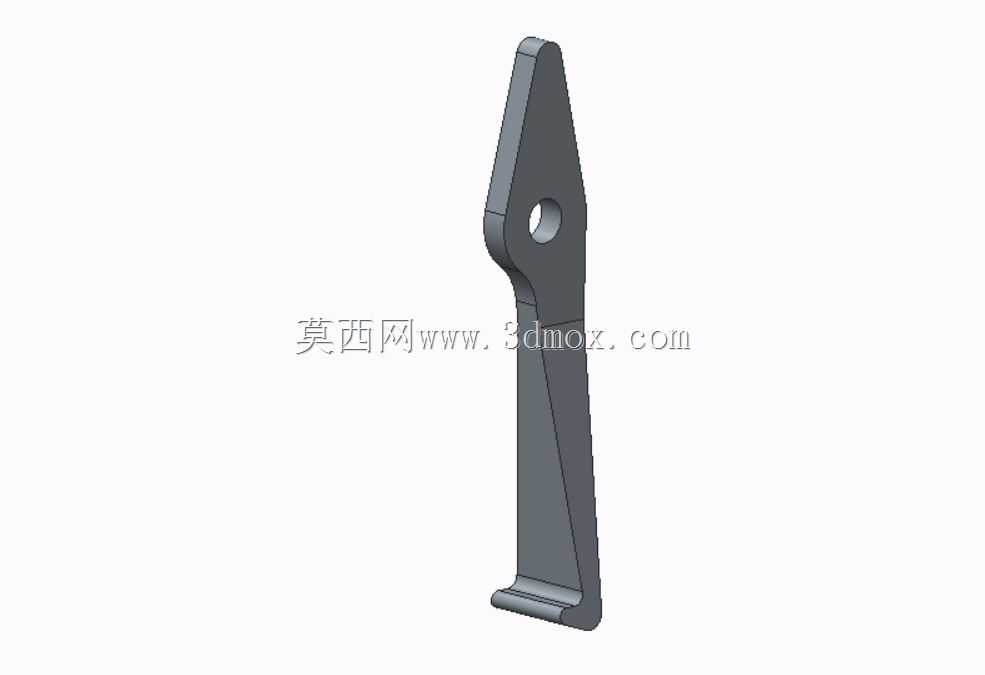

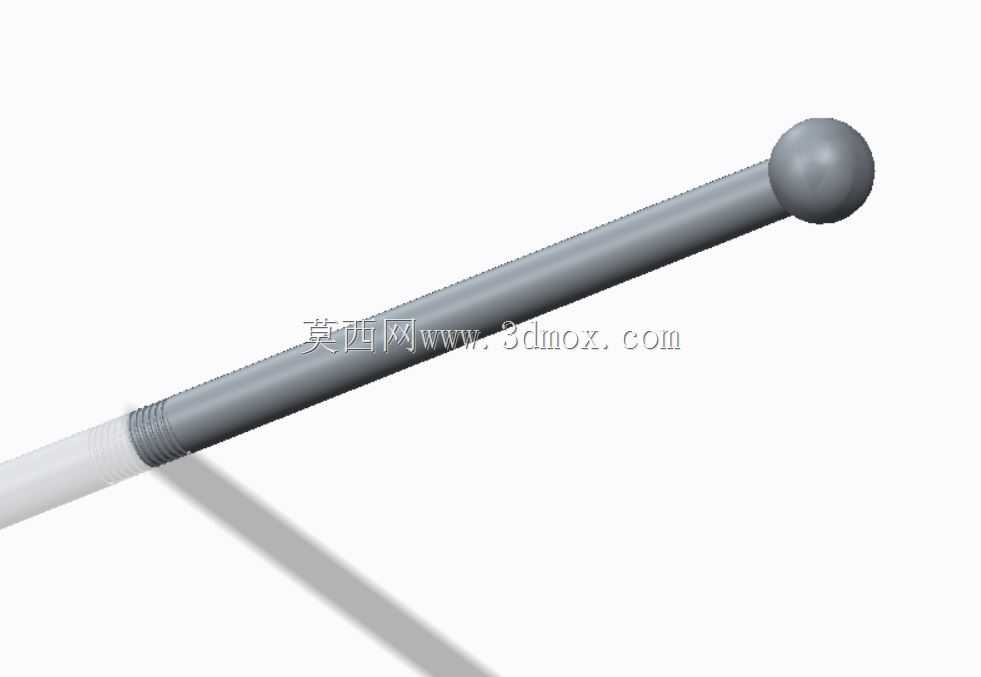

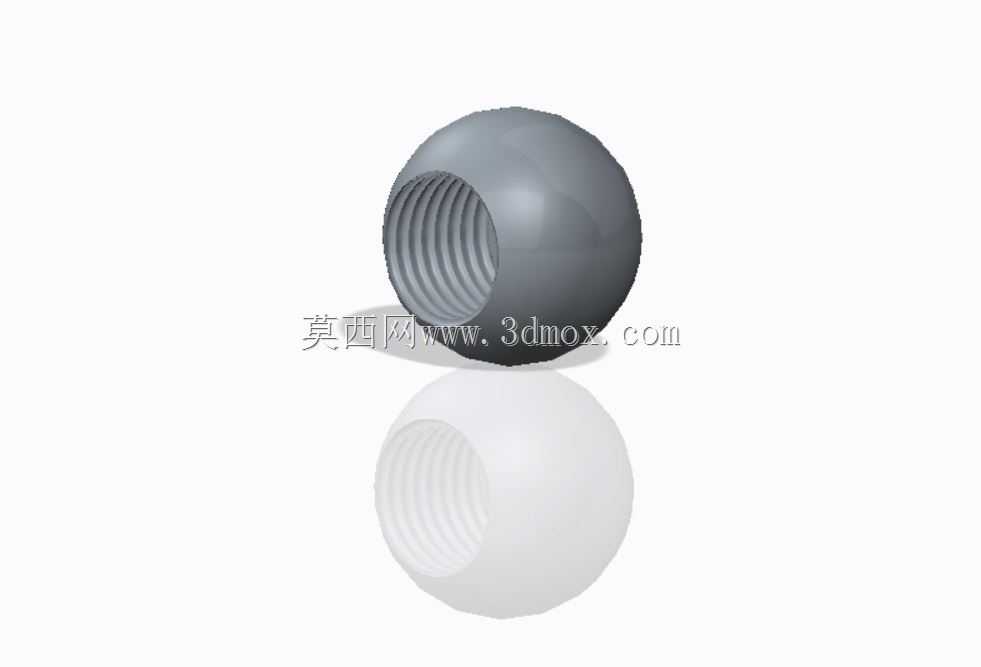

从功能特性来看，该工具采用三爪自定心结构设计，三个拉爪可同步沿径向开合，能够适配不同直径的待拆卸零件，拉爪端部做了直角勾型设计，拆卸时可牢牢勾住待拆零件的背面受力端面，避免施力过程中滑脱；中心位置的传动螺杆采用梯形螺纹传动，具备传动效率适中、自锁性强的特点，转动顶部的T型手柄时，螺杆可平稳轴向进给，将螺杆顶端顶在轴的中心孔位置，随着螺杆持续进给，拉爪会带动待拆零件沿轴体轴向缓慢移出，整个施力过程受力均匀，不会对轴和待拆零件造成偏载损伤。T型手柄的两端做了球形端头设计，既可以避免转动操作时手部打滑，也能在需要加大力矩时方便套管加力，适配不同过盈量的拆卸需求。

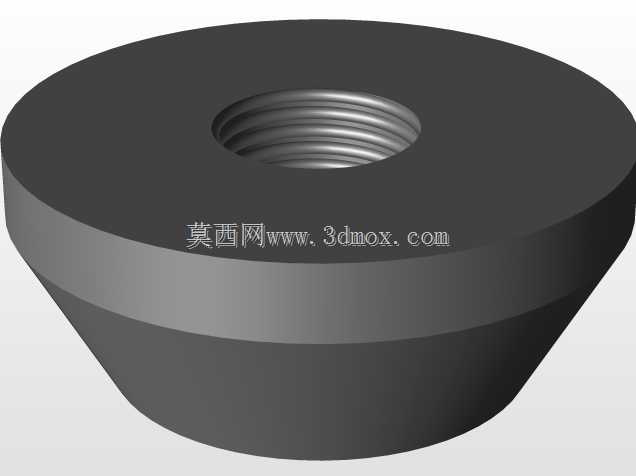

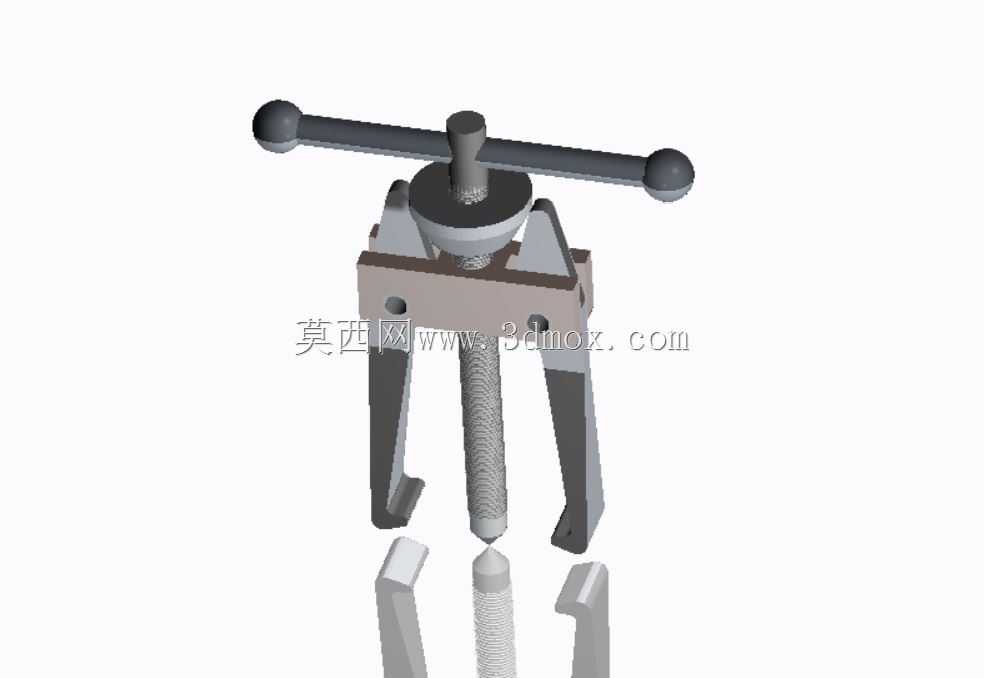

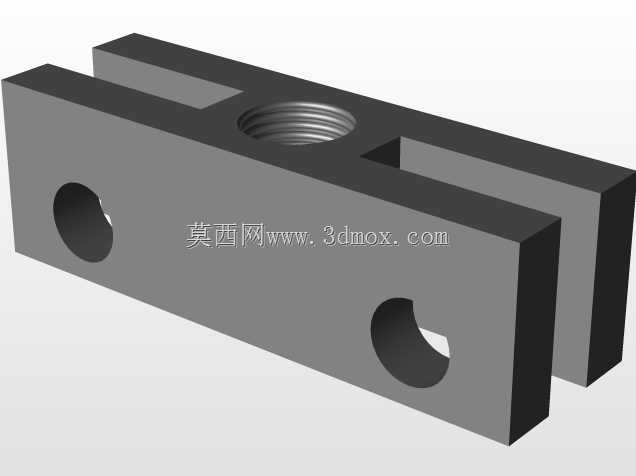

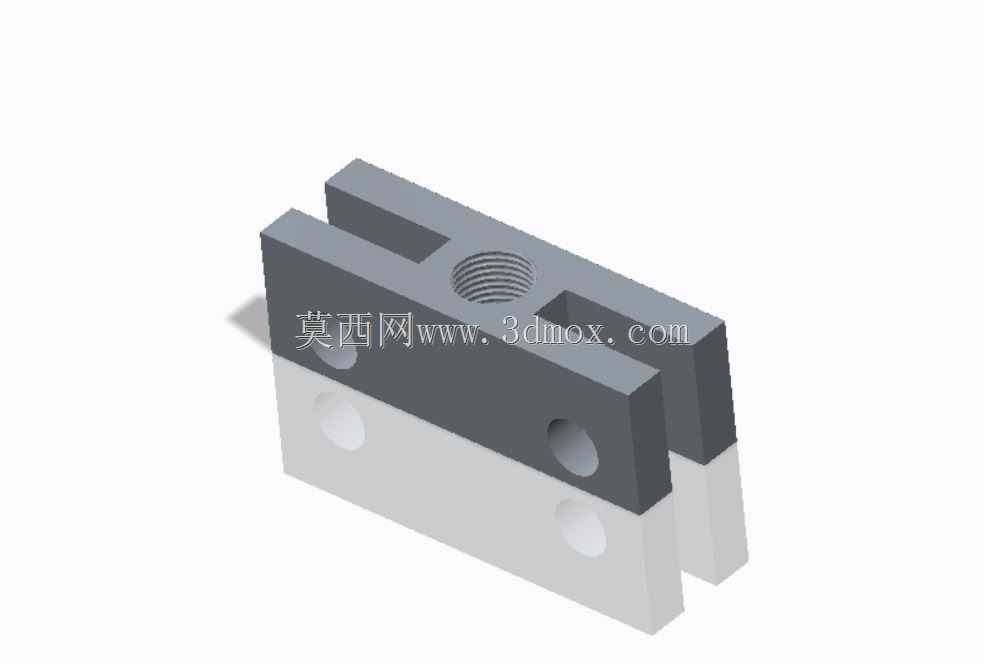

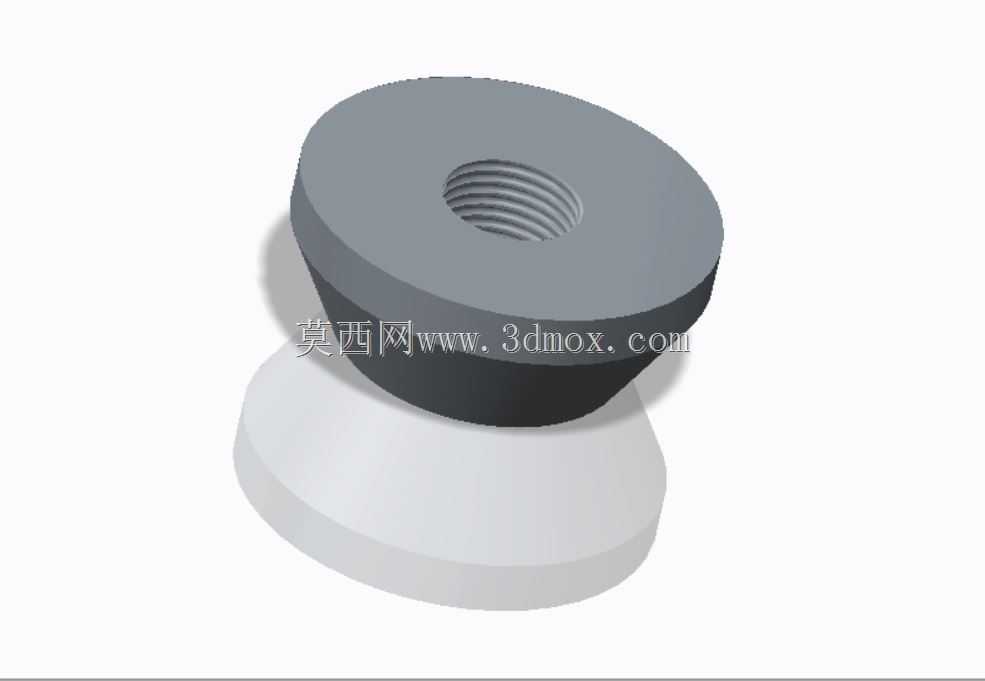

从设计思路层面，这款工具优先考虑了手动操作的便携性与受力合理性，整体结构没有多余的冗余部件，主体承力部件均采用高强度钢材加工，拉爪与中心横梁的连接采用铰接式结构，可根据待拆零件的直径自动调整拉爪的张开角度，保证拉爪勾合面与零件端面完全贴合，避免局部应力集中造成零件崩边；中心螺杆与横梁的配合位置做了加厚处理，能够承受大扭矩下的轴向拉力，防止长期使用后横梁出现变形。

在尺寸与安装边界上，这款拉拔器的拉爪最大张开直径可覆盖常规小型传动机构的齿轮、轴承尺寸，闭合状态下可适配小直径的轴端零件，整体收拢后体积小巧，可直接放入常规维修工具箱内携带，作业时不需要额外的固定安装步骤，只需要将拉爪勾住待拆零件、螺杆顶端对准轴端中心孔即可开始操作，不需要依赖电源、液压源等外部动力，在无供电的野外维修、设备现场抢修场景下也能正常使用。工具的整体重心沿中心螺杆轴线分布，操作时不会出现偏歪倾倒的问题，单人即可完成全部拆卸操作，不需要额外的辅助人员配合，能有效提升小型零件拆卸作业的效率，降低维修作业的劳动强度。
