M36规格DIN580标准吊环螺栓结构设计

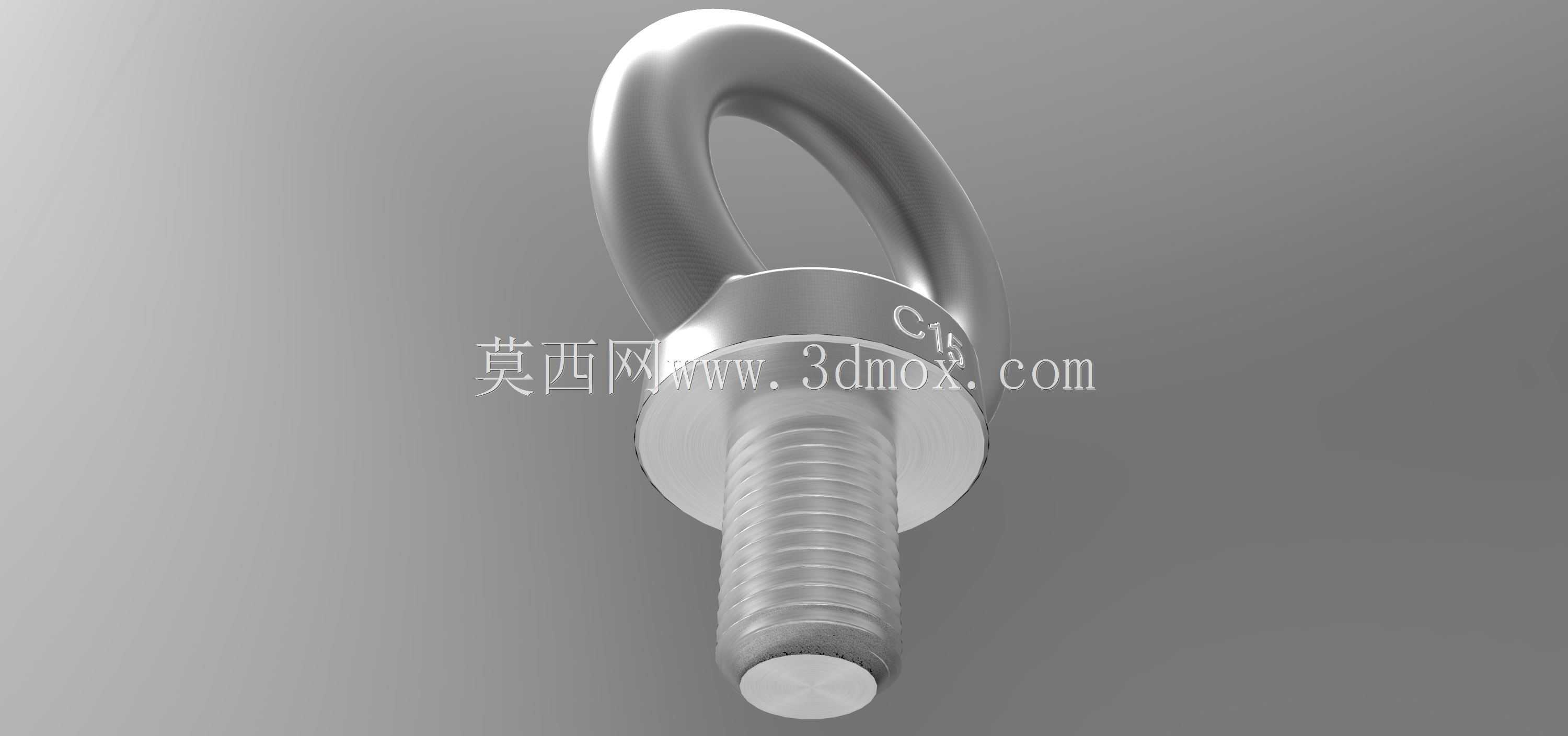

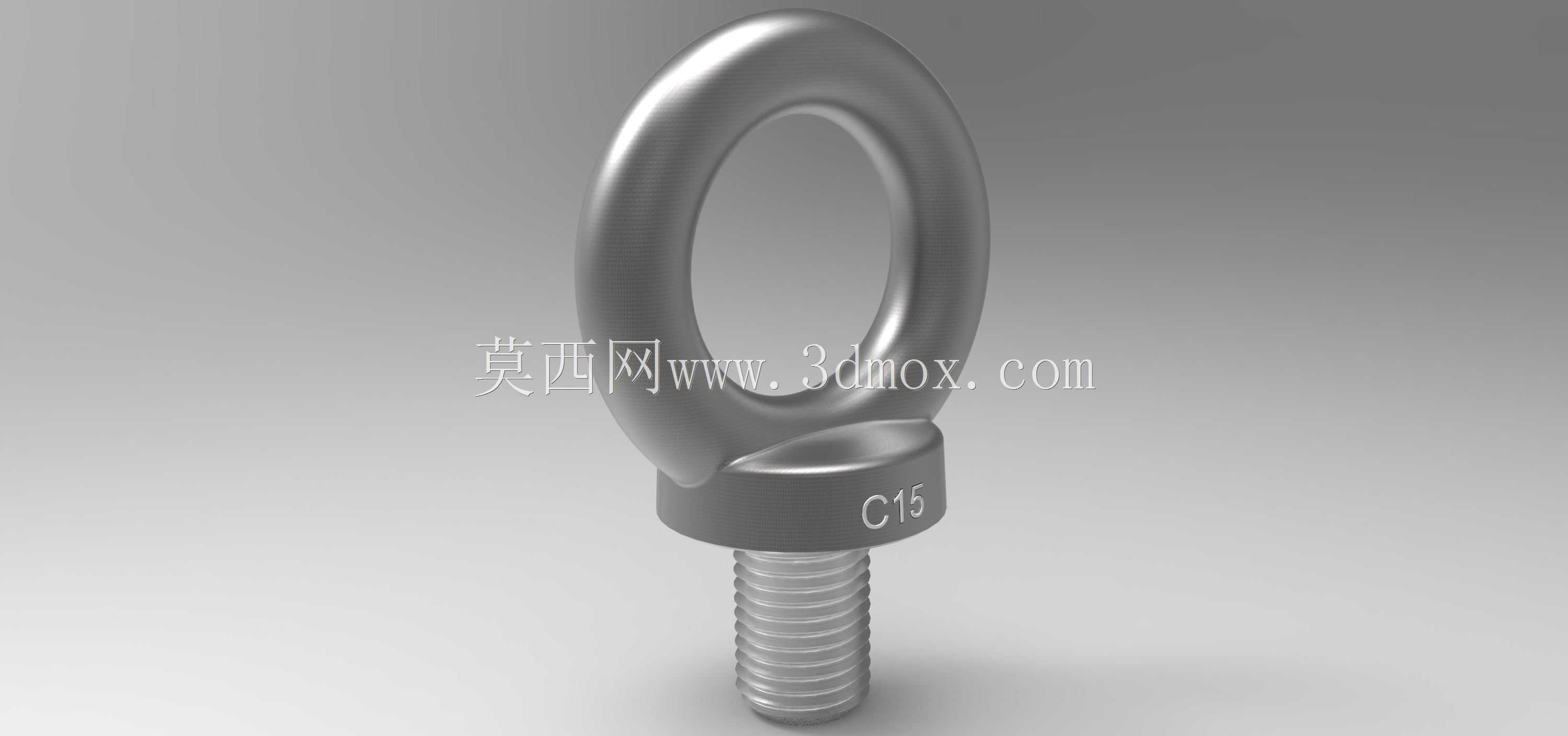

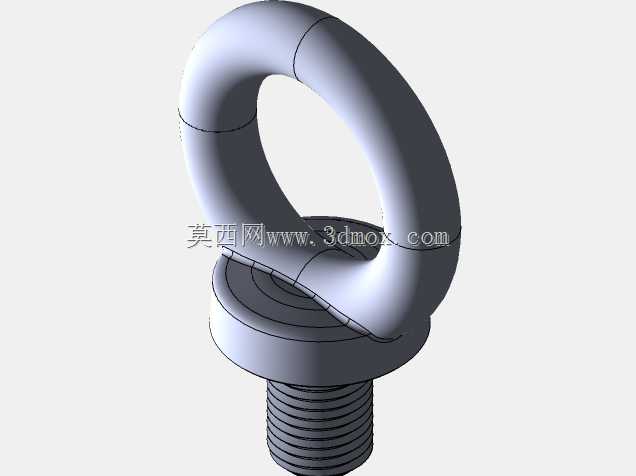

这款吊环螺栓是起重吊装作业场景中极为常用的受力连接件，广泛适配重型设备转运、大型模具吊装、钢结构构件安装、机电设备就位等多类工业作业场景，作为起吊点的核心受力部件，它需要在额定载荷范围内稳定传递起吊拉力，避免吊装过程中出现连接件断裂、滑脱等安全隐患，是起重作业环节中保障施工安全的关键基础零件。从功能特性来看，该款吊环螺栓遵循DIN580标准设计，下部为标准外螺纹结构，可直接拧入带有对应内螺纹的被吊工件预设安装孔内，上部为封闭环形吊耳结构，能够直接穿入卸扣、吊装带、钢丝绳索具等吊装配件，无需额外搭配连接头即可快速完成吊点组装，环形结构做了大圆弧过渡处理，能够有效分散索具接触位置的应力，避免尖锐棱角切割吊装索具带来的安全风险，螺栓与吊环衔接的基座位置做了加厚承压台设计，拧紧后可紧密贴合工件安装面，增大接触受力面积，避免螺纹部位受额外弯矩影响。在设计思路上，这款吊环螺栓充分考虑了实际吊装作业的受力特点，整体采用一体化锻造结构设计逻辑，避免拼接结构带来的应力薄弱点，环形吊耳的截面直径经过受力核算，匹配M36螺纹规格对应的额定起重量，螺纹部分采用标准公制粗牙螺纹设计，具备更好的自锁性能与抗拉伸能力，基座与螺杆的衔接位置做了圆弧过渡处理，减少应力集中现象，吊环表面做了均匀的金属质感处理，实际生产中该类零件会采用调质热处理工艺提升整体强度与韧性，表面做镀锌或发黑处理提升防锈抗腐蚀能力，适配车间、户外工地等多类复杂作业环境。从安装边界来看，这款M36规格的吊环螺栓，安装时需要在被吊工件上预制对应规格的内螺纹孔，螺纹有效啮合深度需要满足标准要求，确保螺纹受力段足够承担额定载荷，安装时需要保证基座承压面与工件安装面完全贴合，禁止在倾斜面、不平整面上安装使用，避免吊环受偏心载荷；环形吊耳的内孔尺寸适配常规大规格卸扣与吊装带，安装后需要检查螺纹拧紧到位，起吊前需要试吊确认吊点受力均匀，作业过程中禁止超载使用，避免冲击力载荷作用于吊环部位。该类吊环螺栓相比焊接式吊点具备可拆卸、可重复使用、安装位置灵活调整的优势，在各类需要临时或长期设置起吊点的机械设备、钢结构件、重型工装上面都有大量应用，能够有效简化吊点设置流程，提升吊装作业的效率与安全性。
