汽车涡轮增压器叶轮转子总成结构

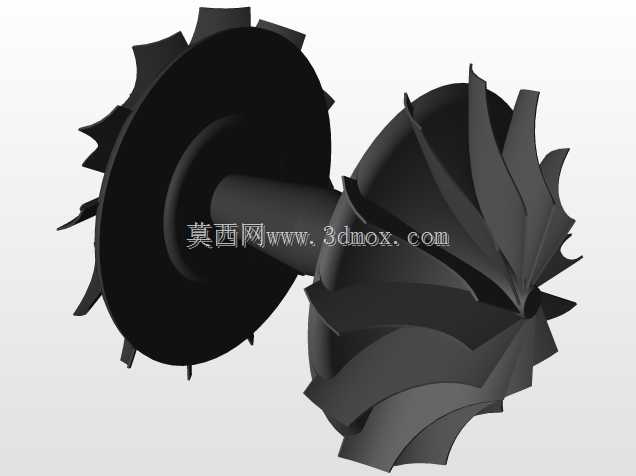

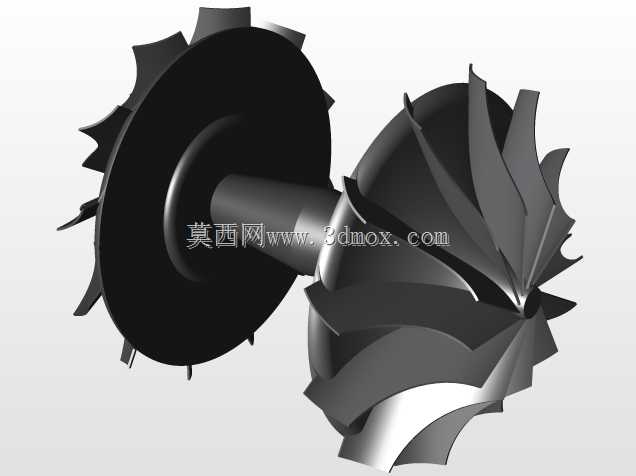

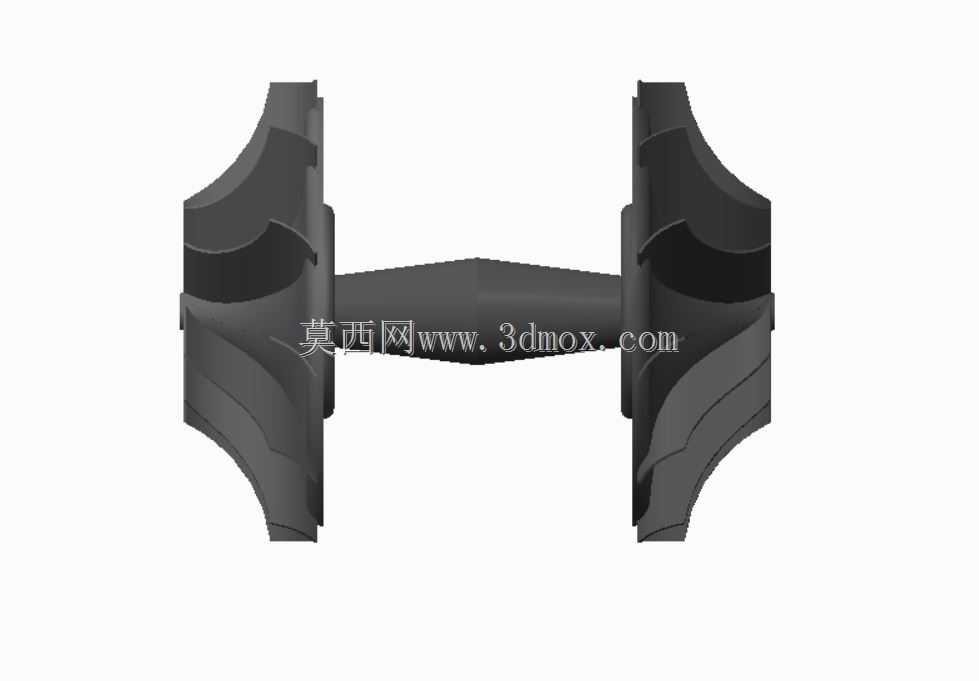

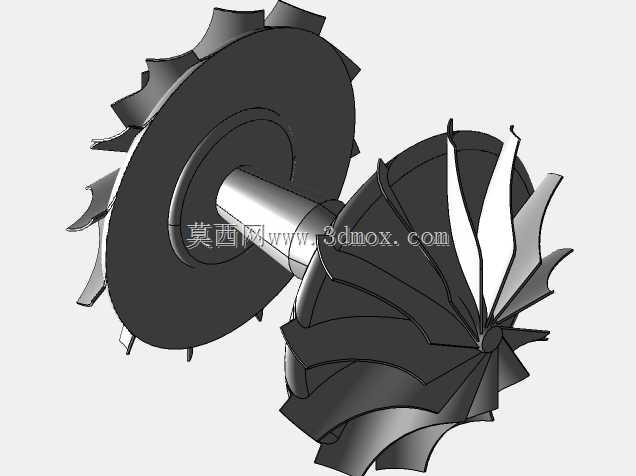

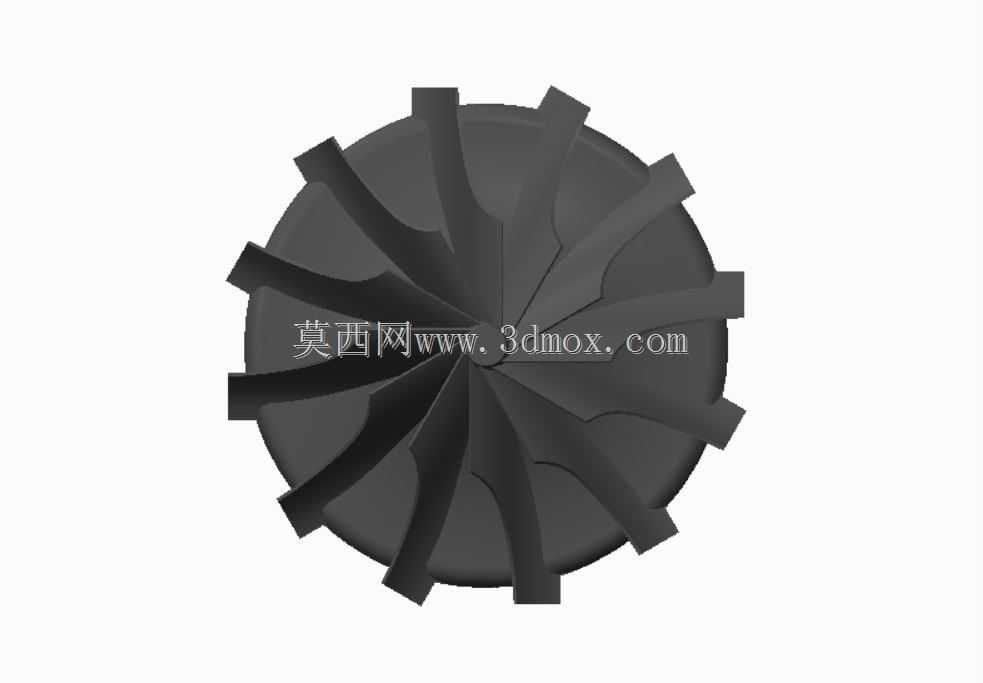

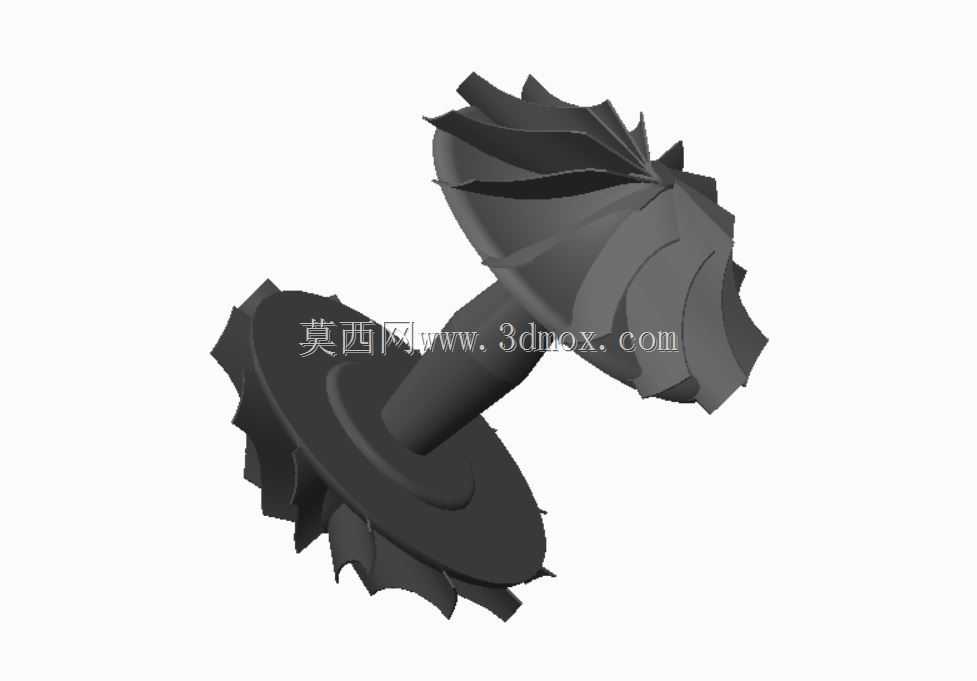

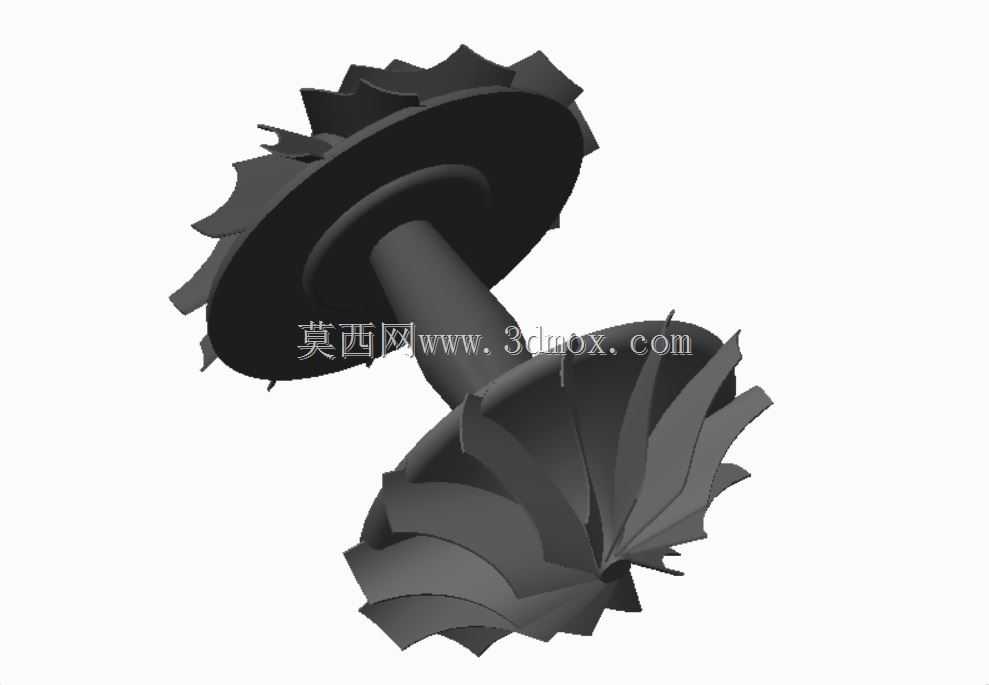

该结构是车用内燃机增压系统的核心做功部件，广泛适配小排量乘用车、轻型商用车的汽油与柴油动力单元，也可拓展应用于工程机械、农用机械的固定式内燃机增压场景，核心作用是利用发动机排出的高温废气动能驱动涡轮端做功，同轴带动压气机端压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，大幅提升动力输出上限、优化燃油经济性，同时降低高负荷工况下的污染物排放水平。整套结构由同轴布置的涡轮端叶轮、压气机端叶轮以及中间连接轴段整合为一体，两端叶轮分别承担废气能量捕获与进气压缩的核心功能。涡轮端叶轮采用前倾式大曲率弧面叶片设计，叶片前缘做了圆弧过渡处理，能够最大化承接高温废气的冲击动能，降低废气流入叶轮时的流动阻力，叶片沿轮毂周向均匀分布，叶型从轮毂到轮缘的厚度逐步递减，兼顾高温工况下的结构强度与气动效率，可耐受排气侧近千摄氏度的持续高温冲击，避免长期高转速运转下出现叶片蠕变、断裂失效。压气机端叶轮采用后弯式三元流叶片设计，叶片曲面经过气动优化，能够在高速旋转时平稳吸入空气，对空气逐级加压后送入发动机进气歧管，叶片前缘做了修型处理，降低高转速下的进气紊流与气动噪声，压气机叶轮的轮缘直径与涡轮端匹配，保证同轴运转时两端的动平衡量控制在合理区间。中间连接轴段采用等直径圆柱结构，两端分别与两个叶轮的轮毂刚性连接，轴段的长度匹配涡轮增压器中间壳体的安装空间，轴段表面预留了轴承安装定位轴颈，能够与浮动轴承、密封组件精准配合，保证转子总成在每分钟十多万转的高转速下平稳运转，避免出现径向跳动量过大导致的磨壳、漏油问题。设计过程中优先保证两端叶轮的同轴度，所有叶片沿周向的重量差控制在极小范围内，避免高转速下产生过大的离心振动，同时叶片与轮毂的过渡位置做了大圆角处理，降低应力集中系数，提升部件的抗疲劳寿命。安装时该转子总成整体装入增压器中间壳体内，两端分别对应涡轮壳与压气机壳的型腔，叶轮轮缘与壳体之间保留极小的均匀间隙，既避免运转时出现刮碰，又能减少级间漏气损失，保证增压效率达到设计要求。
