双罐体接力气动压缩储运装置

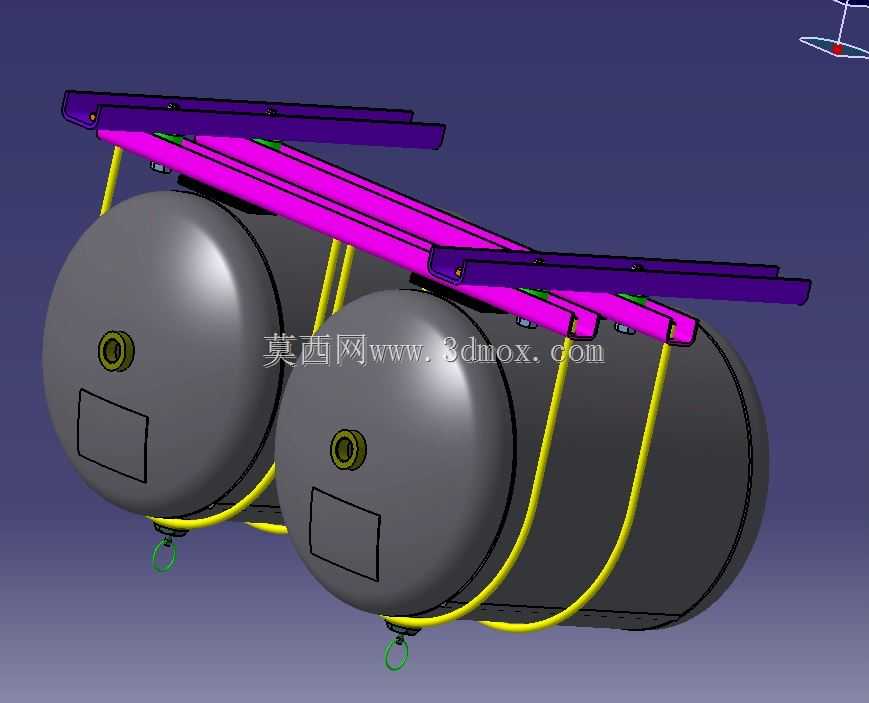

该装置主要面向工业气动系统配套、小型移动气源供给场景使用，常见于车间气动工具集中供气、户外小型气动作业临时气源储备、车辆气动辅助系统气源供给等场景，核心作用是存储压缩空气、稳定供气压力，承接上游压缩设备输出的高压气体，向下游用气端输出压力平稳的气流，避免上游压缩设备频繁启停带来的压力波动，同时可在短时间内释放大流量压缩空气，满足瞬时大负荷用气需求。装置采用双卧式罐体并联布局，相比同容积单罐体设计，可有效降低整体安装高度，适配低矮安装空间的布置需求，同时双罐体结构可分摊内部气压带来的筒体应力，降低单罐体壁厚要求，在保证承压强度的前提下控制整体自重。罐体顶部设置一体化安装梁架，梁架采用多段型材拼接结构，预留多组安装孔位，既可以作为罐体自身的吊装承力结构，也可直接将整套装置固定在设备机架、车辆底盘等安装基座上，无需额外设计复杂的安装转接件，大幅降低现场安装的适配难度。罐体侧面布置标准化气路接口，接口位置经过布局优化，预留足够的管路操作空间，方便外接进气管路、出气管路以及压力检测、安全泄压等配套元件，罐体之间采用柔性黄铜管路连接，管路走向沿罐体弧度贴合布置，既避免管路突出带来的磕碰风险，也可通过管路的微量形变抵消罐体充放气过程中产生的微小形变位移，降低管路连接处的应力集中风险。每个罐体底部设置吊环式固定点，可配合顶部梁架实现多点固定，在移动作业场景下可有效缓冲颠簸带来的冲击，避免罐体移位或管路松脱。设计过程中充分考虑安装边界约束，整体宽度控制在常规设备机架的安装尺寸范围内，罐体两端的封头采用标准椭圆封头结构，在保证承压能力的同时压缩轴向尺寸，梁架伸出罐体的长度经过严格核算，既满足安装固定的受力要求，也不会过多占用周边设备的布置空间，可直接嵌入现有气动系统的安装空位，无需对原有设备布局做大幅改动。罐体表面预留标识安装位，可方便粘贴压力参数、介质属性、安全警示等标识，满足工业设备的安全规范要求，整套结构兼顾承压可靠性、安装便捷性与空间适配性，可适配多类需要稳定压缩空气供给的作业场景。
