手动板料折弯加工设备结构设计

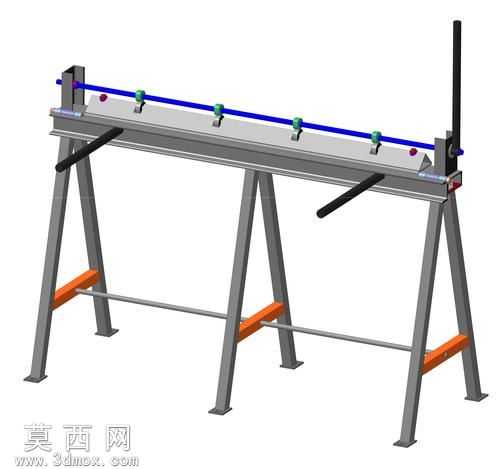

本作品为手动板料折弯设备的三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工设备的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。设备主体采用长条形横梁作为核心承载基体，横梁两端设置定位端座用于固定待折弯板料的定位基准，横梁上方布置多组可调式压紧定位组件，可根据待加工板料的长度、宽度灵活调整压紧点位，保证板料在折弯过程中不会发生偏移窜动，提升折弯成型的精度。设备的支撑结构采用A字形三脚支架结构，支架与横梁之间采用刚性连接，支架中部设置横向连接杆与橙色加固支撑件，大幅提升整体机架的结构稳定性，避免手动施力折弯时机架出现晃动变形，保障作业过程的可靠性。设备配置长操作手柄用于手动施加折弯作用力，同时设置两根辅助操作握杆，方便操作人员在不同作业位置施力，适配不同长度规格板料的折弯作业需求。建模过程中对各零部件的材质做了区分设置：机架主体采用哑光灰铸铁材质模拟焊接钢结构的质感，压紧调节组件采用金属镀锌材质表现标准紧固件的外观特征，操作手柄采用黑色防滑橡胶包覆材质，加固支撑件采用醒目的橙色工业漆质感，通过材质的区分清晰展现设备的结构层次，渲染效果贴合工业设备的真实视觉表现。设计思路上充分考虑手动作业的人机工程学需求，将操作施力位置设置在符合人体站立作业的高度区间，支架的开合角度经过优化保证放置稳定性的同时减少占地面积，压紧组件的调节结构采用快拆式设计，无需额外工具即可快速调整定位位置，适配小批量、多规格的薄板折弯加工作业场景，整体结构无冗余设计，兼顾了手动设备的操作便捷性与结构耐用性，可作为手动钣金加工设备的设计参考、教学演示模型使用。
