油过滤器支撑平台有限元分析模型

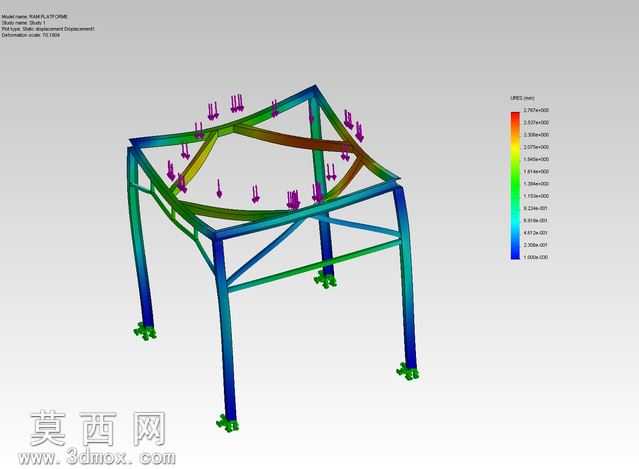

本作品为油过滤器配套支撑平台的有限元分析三维模型，建模阶段依托参数化三维设计环境完成整体框架的精准搭建，首先按照平台实际承载需求确定主体轮廓尺寸，采用方钢型材作为主支撑构件，四根竖直支腿作为主要承力结构，底部设置固定约束端模拟实际安装时的地脚固定状态，支腿之间通过横向、斜向的连接杆件形成稳定的桁架结构，有效分散上部传递的载荷，避免结构出现失稳风险。上部承载框架根据油过滤器的安装点位做了适配性的结构设计，预留出设备安装的对应连接位置，框架边缘做了过渡处理避免应力集中。材质设定阶段，为框架构件赋予常用结构钢材质参数，准确录入材料的弹性模量、泊松比、密度、屈服强度等关键属性，确保仿真计算结果能够匹配实际钢材的力学表现。网格划分环节采用自适应网格划分方式，对应力集中风险较高的节点连接位置、载荷施加位置做网格加密处理，在保证计算精度的同时控制整体计算规模，平衡仿真效率与结果可靠性。载荷施加阶段，根据油过滤器的实际自重、运行过程中的动载荷系数，在平台上部的对应安装位置施加垂直向下的均布载荷与集中载荷，还原设备实际运行时的受力状态，同时考虑平台自身重力的影响，施加重力加速度载荷完成整体受力环境的搭建。求解计算后通过后处理模块生成应力云图与位移云图，采用彩虹色阶直观展示不同位置的应力大小与变形量，从结果可以清晰看到高应力区域主要集中在横梁与支腿的连接位置、上部载荷直接作用的横梁区域，低应力区域分布在支腿下部与斜向支撑杆件上，通过不同颜色的梯度变化可以快速识别结构的薄弱环节，为后续的结构优化提供数据支撑，比如对应力偏高的位置可以通过增加杆件壁厚、添加加强筋、优化节点连接形式等方式提升结构强度，对冗余的低应力区域可以适当减小型材规格，实现平台结构的轻量化设计，在保证承载安全系数满足要求的前提下降低材料成本与整体重量。整个模型完整还原了有限元分析的全流程设置，从几何建模、材质赋予、约束设定、载荷施加到结果后处理均按照工程实际规范完成，能够为同类型工业承载平台的设计、校核、优化提供可靠的参考依据，帮助设计人员快速评估结构的力学性能，缩短产品研发周期，减少物理样机的测试成本。
