空化水消毒净化处理设备三维设计

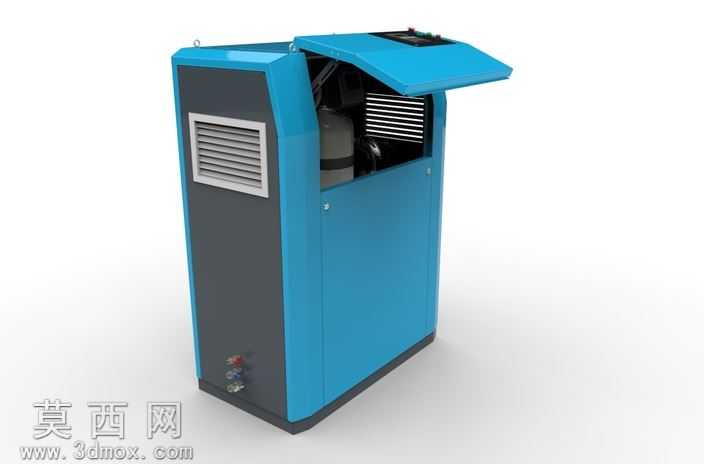

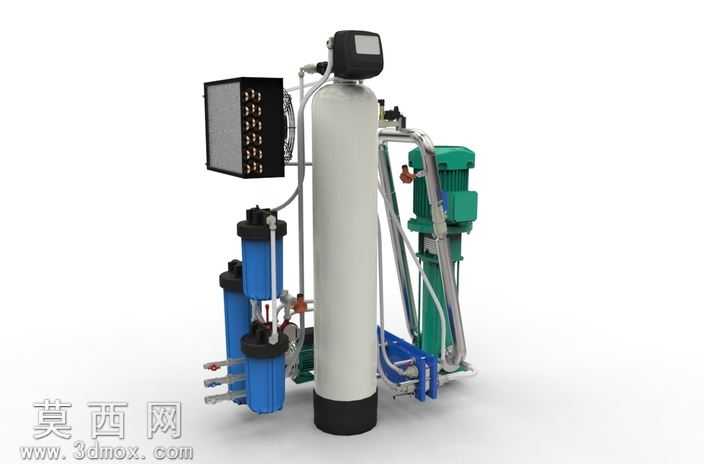

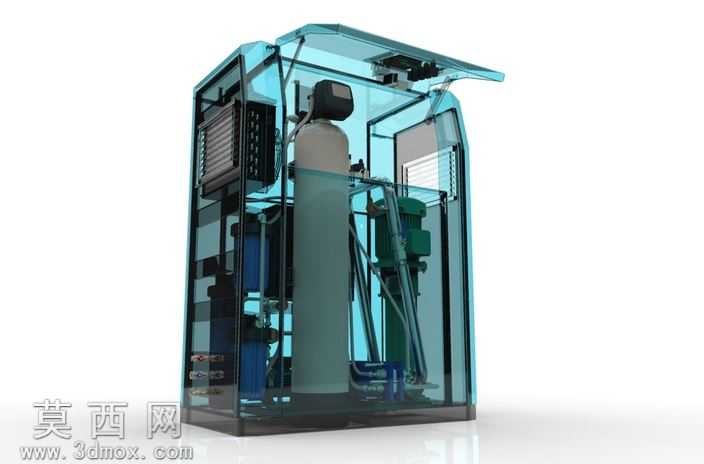

本作品为水处理领域的空化水消毒净化设备三维模型，整体采用立式柜式一体化结构设计，建模阶段严格遵循工业设备的实际生产装配逻辑，先完成整体框架的基准搭建，再逐一拆分内部功能模块与外部壳体部件，保证各部件的装配公差符合钣金加工与设备组装的行业标准。外观建模上，设备主体采用钣金折弯成型的柜体结构，外部壳体做了分块设计，顶部设置可向上翻折开启的检修上盖，上盖边缘做了圆弧过渡处理，既避免钣金锐边带来的安全隐患，也提升了设备整体的视觉流畅度；柜体正面左侧设置横向格栅式通风口，保证内部空化发生模块、动力模块的散热需求，通风口做了内嵌式结构设计，与柜体表面形成层次差，提升外观精致度；柜体侧面下部预留了管路接口位，对应设备的进水、出水以及排污管路连接需求，接口处做了法兰连接结构的细节建模，还原真实设备的管路安装逻辑。材质与渲染阶段，外部柜体主体采用哑光工业蓝的钣金喷塑材质，色彩饱和度适中，符合工业水处理设备的常用配色规范，柜体侧边与背部采用深灰色哑光喷塑材质，与蓝色主体形成视觉区分，清晰划分设备的功能区域；顶部检修盖开启后露出的内部腔体，分别还原了空化发生罐体、管路组件、电气控制模块的材质特征，罐体采用金属哑光银材质，管路做了金属反光质感处理，电气元件部分采用黑色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果图能够清晰区分不同部件的材质属性，还原真实设备的视觉质感。结构设计上，设备底部做了加厚承托底座，提升立式放置的稳定性，柜体内部预留了充足的走线与管路排布空间，各功能模块的安装位都做了对应的固定结构建模，包括安装螺孔、固定支架等细节，保证模型不仅具备外观展示效果，也能够用于设备的结构验证、装配演示等场景；顶部的控制区域设置在检修盖下方的台面位置，对应设备的操作按钮、状态指示灯等元件，操作位的高度符合人体站立操作的舒适区间，兼顾了设备的实用性与操作便利性。整体建模过程中对所有钣金件的折弯半径、壁厚参数都做了符合加工工艺的设置，避免出现无法实际生产的不合理结构，模型的细节完整度较高，既可以用于水处理设备的方案展示、产品宣传效果图制作，也能够作为相关设备结构设计的参考素材。
