数控等离子切割设备Z轴进给传动组件

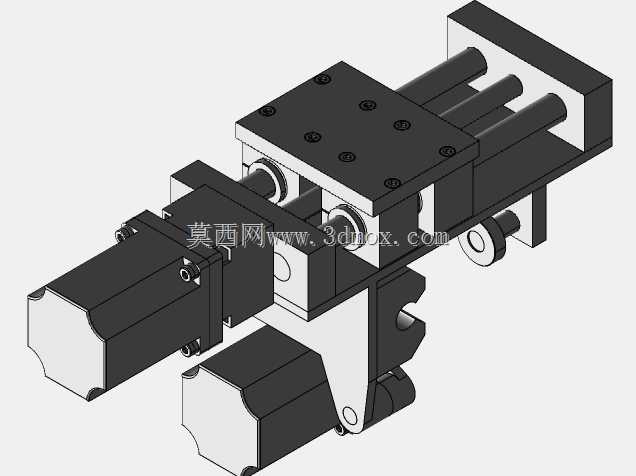

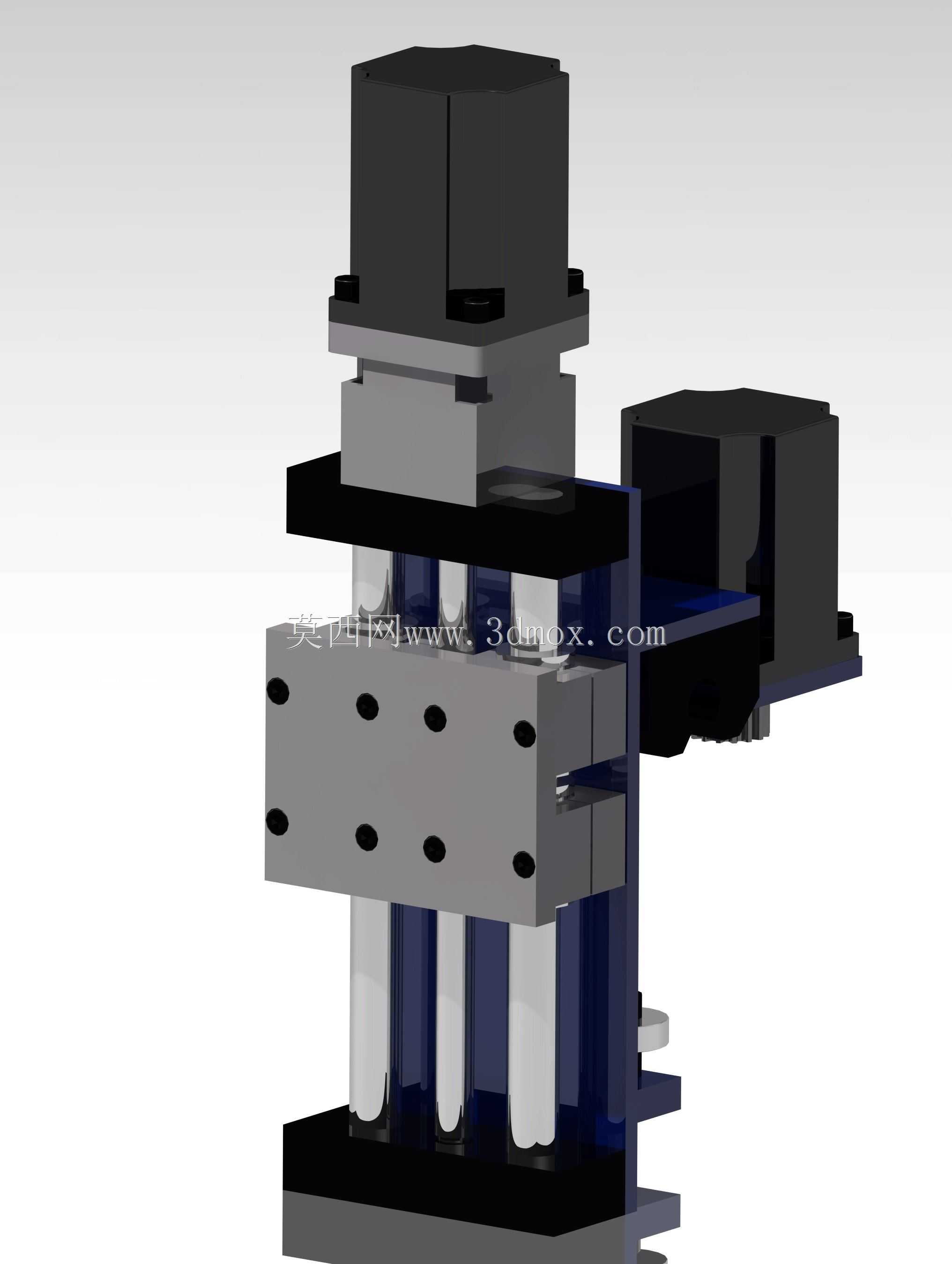

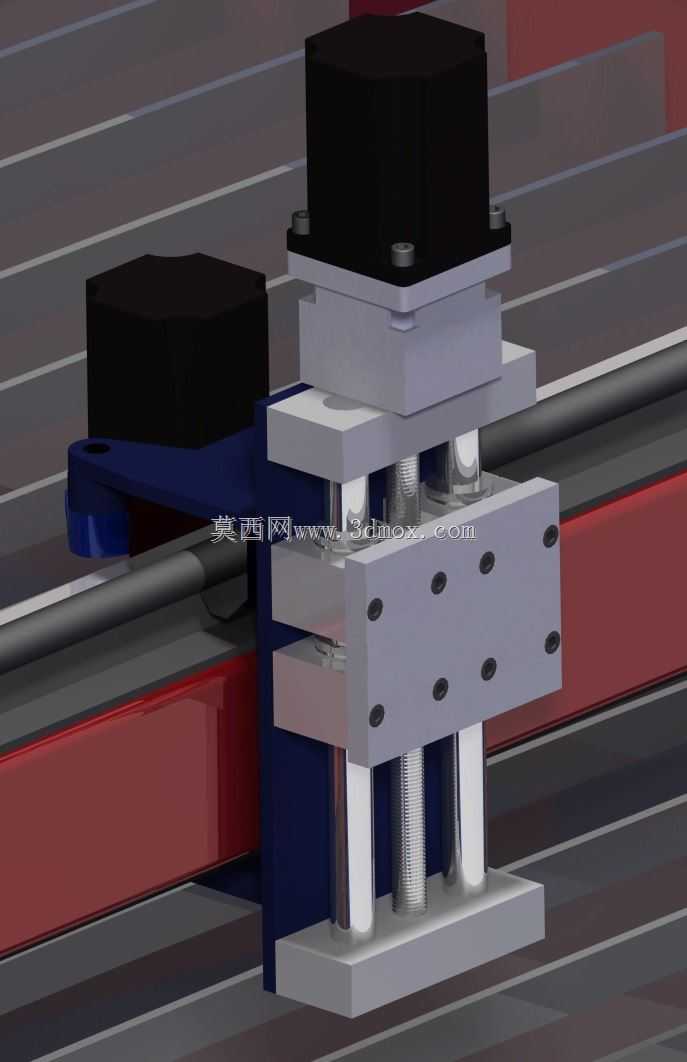

这款Z轴组件是数控等离子切割、数控镂铣路由类加工设备的核心垂直进给执行单元，主要承担加工头的垂直方向精准位移、进给压力控制以及加工过程中的动态跟随功能，在板材切割、广告板材镂铣、薄金属异形加工等场景中，直接决定加工深度的一致性与断面加工质量。在实际生产场景中，这类Z轴组件需要适配不同加工工况的负载需求，当搭载等离子割炬时，需要具备快速抬枪、落枪的响应能力，避免引弧阶段灼伤板材表面，同时在切割过程中保持稳定的割炬高度，补偿板材放置的平面度误差；当搭载路由镂铣主轴时，又需要具备足够的刚性，抵抗铣削过程中的切削振动，保证铣削端面的光滑度，避免出现刀纹过深、崩边等加工缺陷。从功能设计来看，这款组件采用了双导向光杆配合中央传动丝杠的结构布局，驱动单元直连传动丝杠，将旋转运动转化为垂直方向的直线运动，两侧平行布置的镀铬光杆搭配线性滑动衬套，为滑动安装板提供全行程的径向支撑，抵消加工过程中产生的侧向切削力，避免传动丝杠受径向载荷出现弯曲磨损，大幅延长核心传动部件的使用寿命。组件的安装板预留了多组标准化安装孔位，可适配不同功率的等离子割炬夹持座、风冷/水冷镂铣主轴夹座，无需额外加工转接板即可完成不同加工头的快速换装，降低设备改造成本。在设计思路上，这款组件优先考虑了安装适配性与结构刚性的平衡，整体采用模块化设计思路，所有支撑结构、传动部件、导向部件都集成在一体化的立式安装基座上，基座背部预留了与设备横梁X轴滑台连接的安装定位面与螺栓孔，可直接固定在不同幅面的数控设备横梁滑台上，不需要对原有设备横梁做大规模结构改动。组件的滑动行程覆盖常规板材加工的常用抬刀范围，整体外形紧凑，垂直方向安装后不会占用过多的横梁下方空间，避免大行程抬刀时与加工台面上的工装夹具发生碰撞。安装边界方面，组件的基座安装孔位采用通用孔距设计，可适配市面上多数轻型数控加工设备的滑台安装尺寸，滑动板的安装面平面度控制在较高精度范围内，保证加工头安装后与加工台面的垂直度，避免加工过程中出现割缝倾斜、铣削侧壁有锥度的问题。同时结构上预留了限位开关的安装位置，可在行程上下极限位置加装硬限位与光电软限位，防止超程运行造成机械结构损坏，提升设备运行的安全性。
