桌面型三轴数控雕刻加工设备结构设计

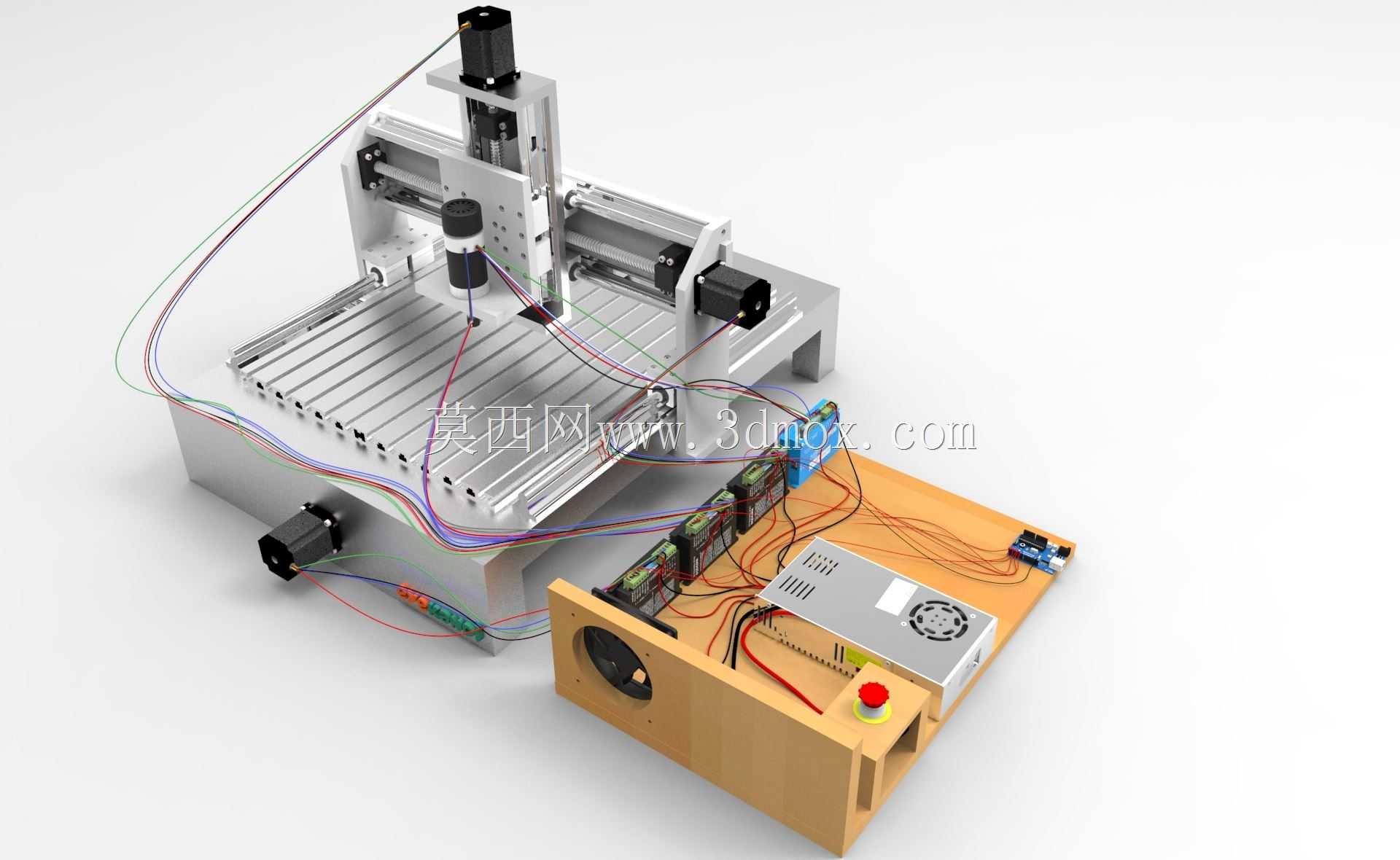

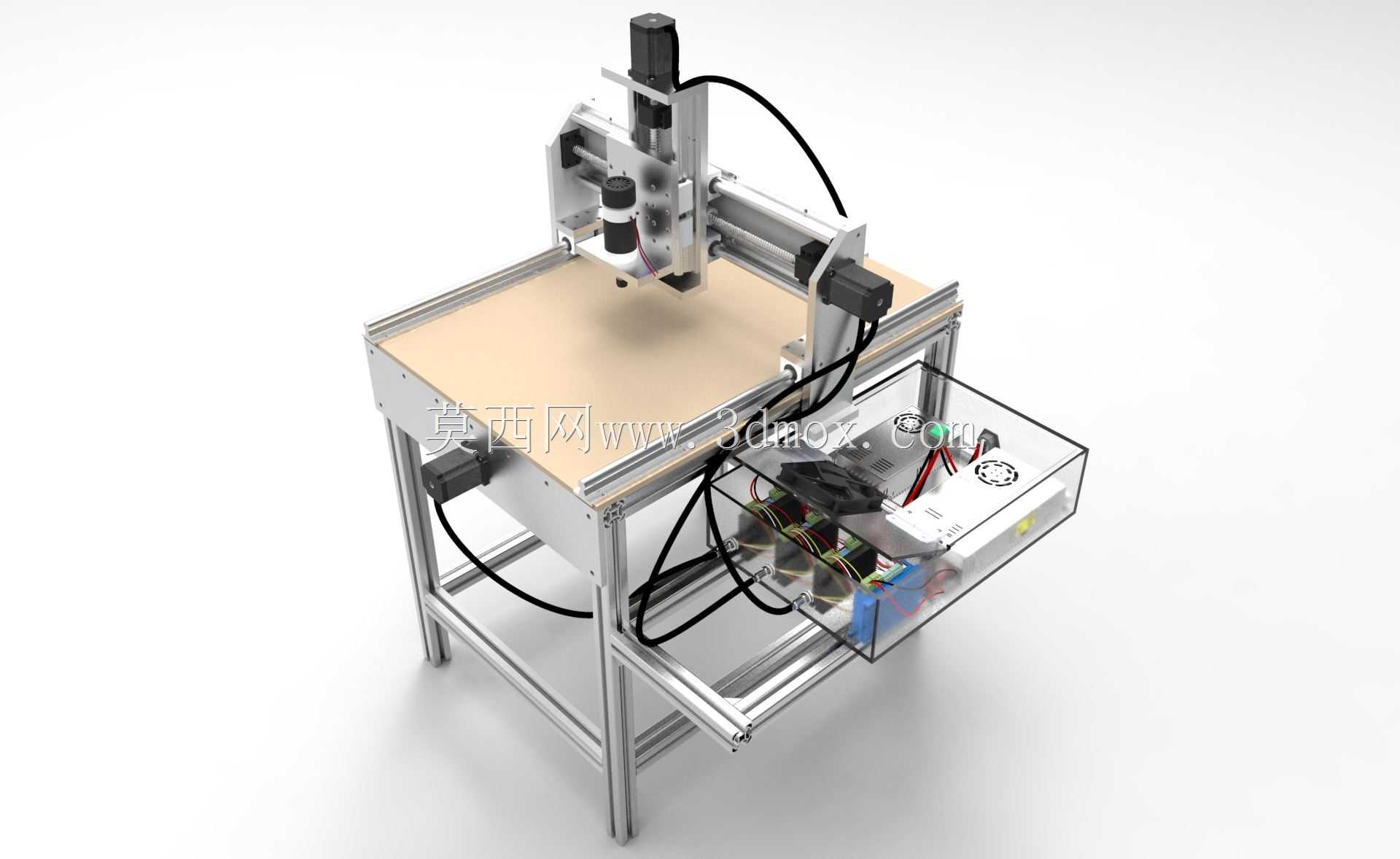

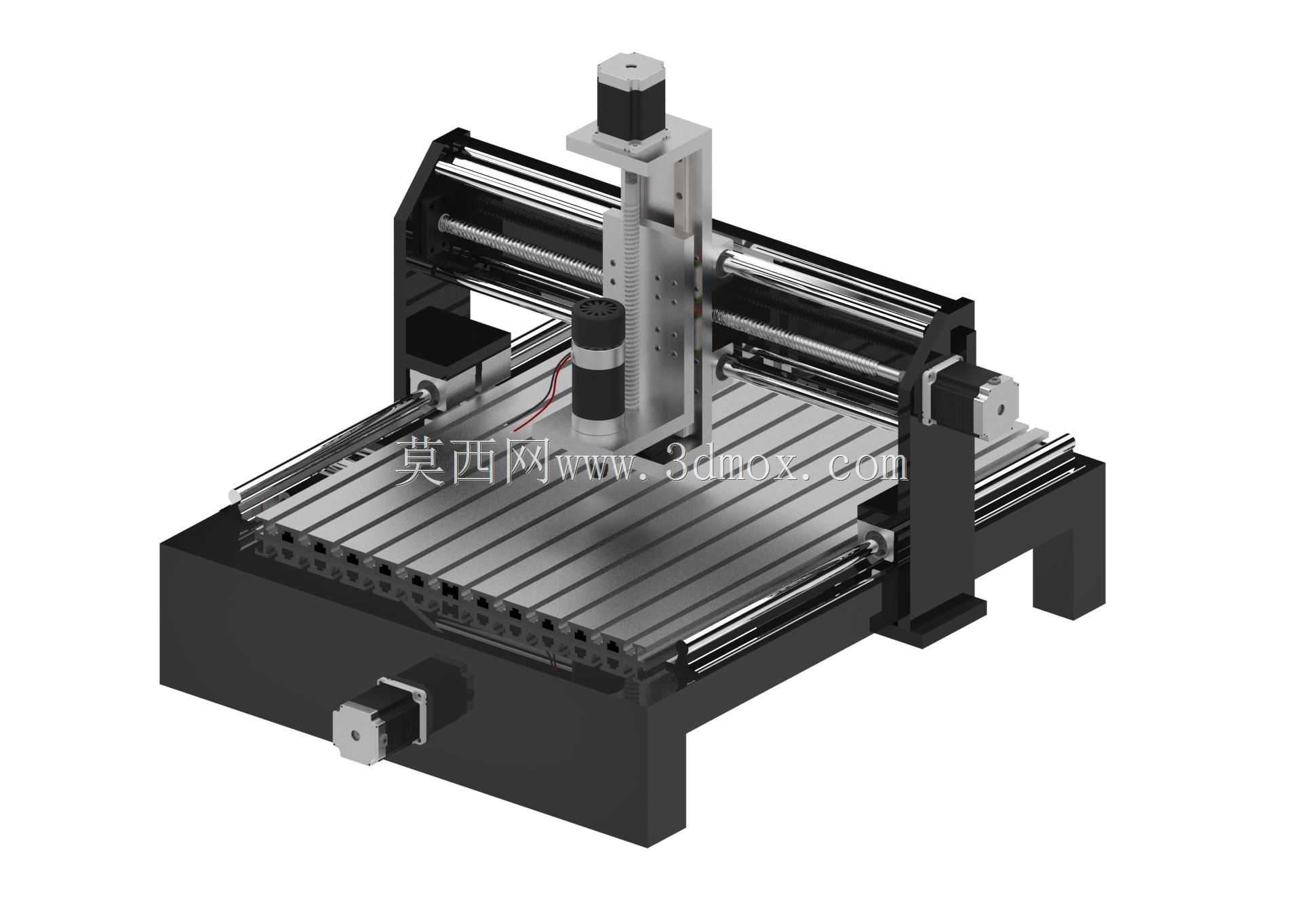

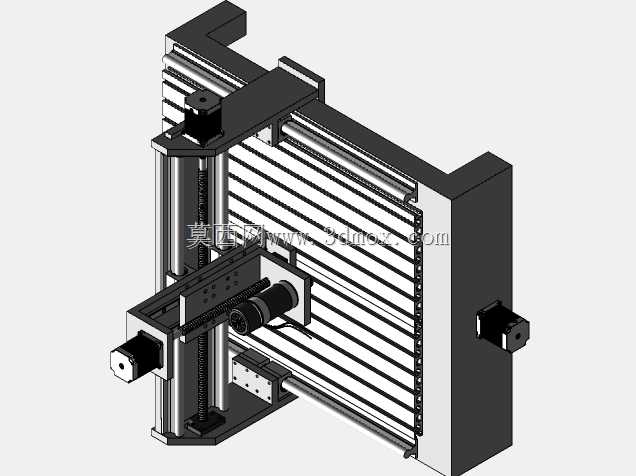

这款桌面式三轴数控加工设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、亚克力、密度板、PCB电路板等多种材质的平面雕刻、铣削、钻孔作业，相比大型工业数控设备，它的占地尺寸仅相当于普通办公书桌，无需专门的重型设备安装地基，普通平整工作台面即可放置使用，能够满足小批量定制加工、样品打样、工艺饰品制作、教学实操演示等多元需求。设备整体采用工业铝型材搭建机架主体，型材本身的槽道结构方便后期加装辅助工装、调整部件安装位置，机架底部设置可调支撑脚，可根据放置地面的平整度微调设备水平度，避免加工过程中因台面倾斜出现加工精度偏差。工作台面采用高密度耐磨板材铺设，表面平整不易变形，可适配通用型工件夹具，待加工工件可通过压板、台钳等常规夹具快速固定，有效承载10kg以内的中小型加工工件。三轴传动结构采用成熟的丝杆加直线导轨组合，X轴横跨工作台上方，负责带动加工头完成横向进给运动，Y轴集成在工作台下方结构中，带动工作台完成纵向进给，Z轴垂直布置在X轴滑台上，带动加工主轴完成上下方向的进刀退刀动作，三个轴的传动端均搭配独立驱动部件，传动间隙小、进给响应速度快，可保证复杂轮廓加工时的走刀精度。设备的电控系统采用独立下置式布局，将驱动板、电源模块、散热组件全部集成在工作台下方的透明防护仓内，既可以通过透明仓盖直观观察内部元件的运行状态，也能隔绝加工产生的碎屑落入电控区域造成元件短路，仓体预留散热通风通道，配合内置散热风扇可长时间维持电控元件的工作温度稳定，避免长时间加工出现过热保护停机。加工主轴采用高速风冷主轴，转速可根据加工材质特性灵活调整，加工头位置预留刀具装夹接口，可适配不同直径的雕刻刀、铣刀、钻头，满足不同加工工序的刀具更换需求。整机走线全部采用拖链收纳防护，避免设备往复运动过程中线缆出现拉扯磨损，延长线路使用寿命，设备侧面预留控制接口与电源接口，接线布局规整，日常维护时可快速排查线路故障。从安装边界来看，设备整体外轮廓尺寸控制在长宽高800mm*700mm*900mm范围内，放置时仅需在设备后侧预留100mm的散热与走线空间，左右两侧预留50mm的操作间隙即可，无需额外占用过多车间或工作室空间，非常适合空间有限的小型加工场景使用。
