直列六缸发动机曲柄连杆活塞组结构

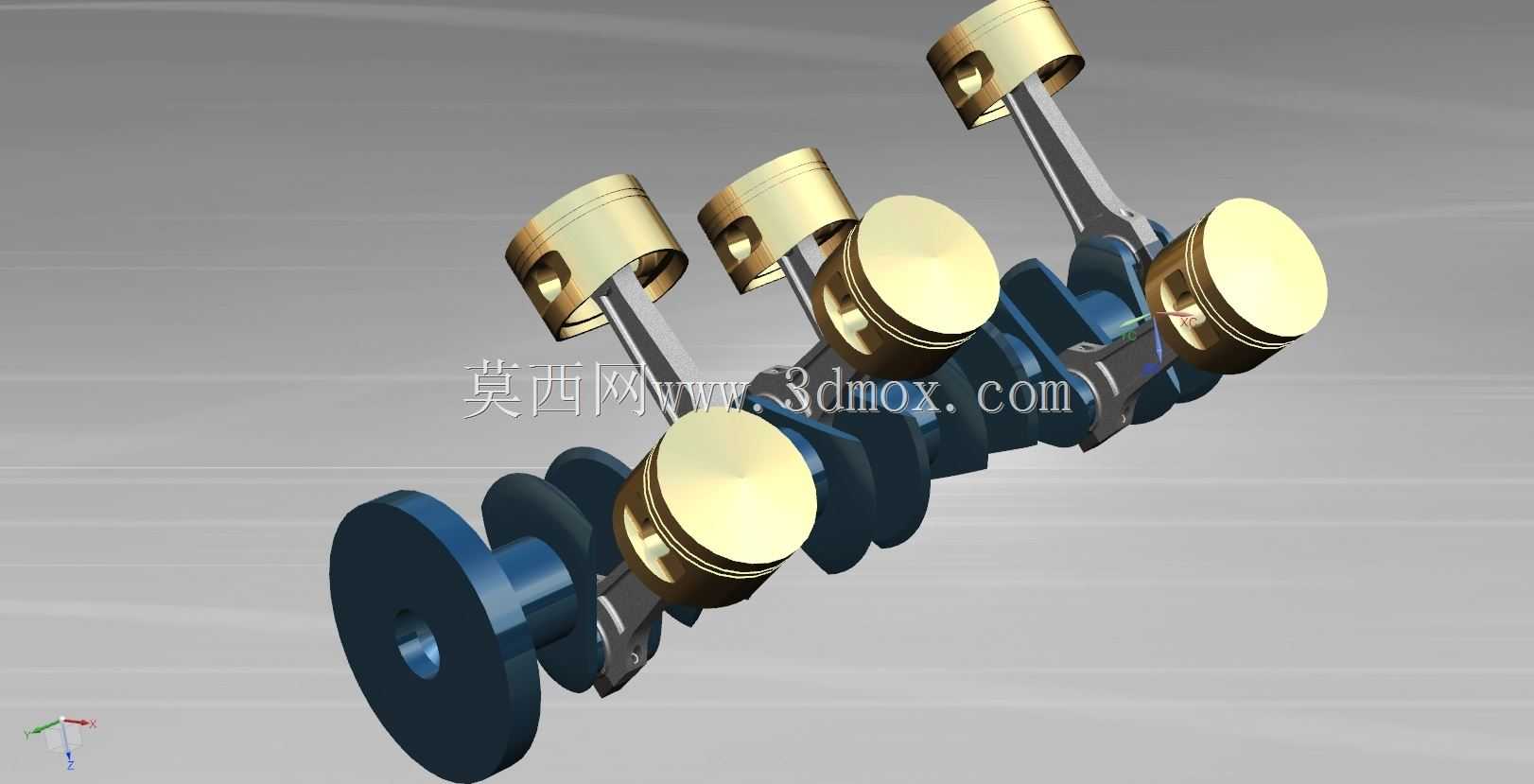

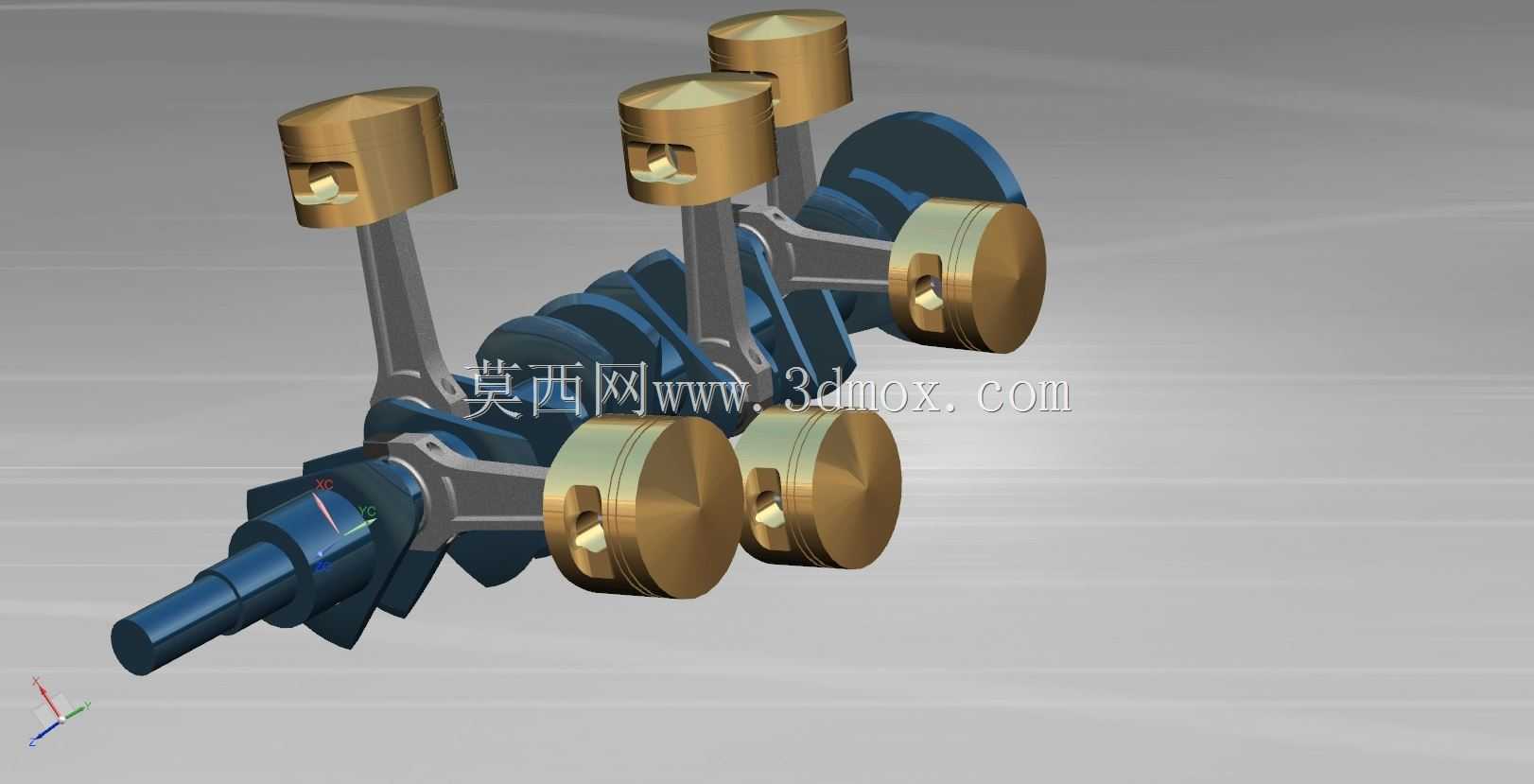

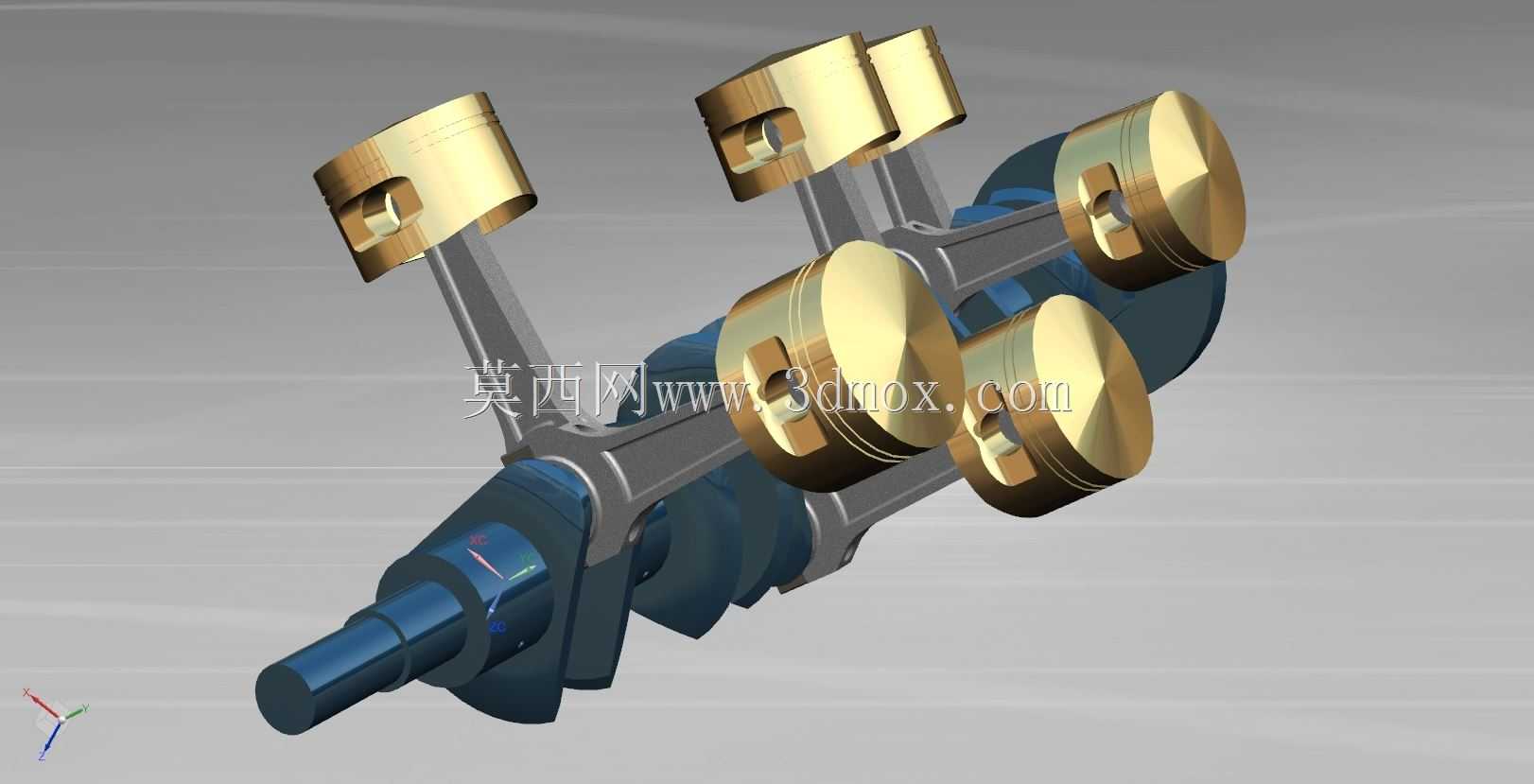

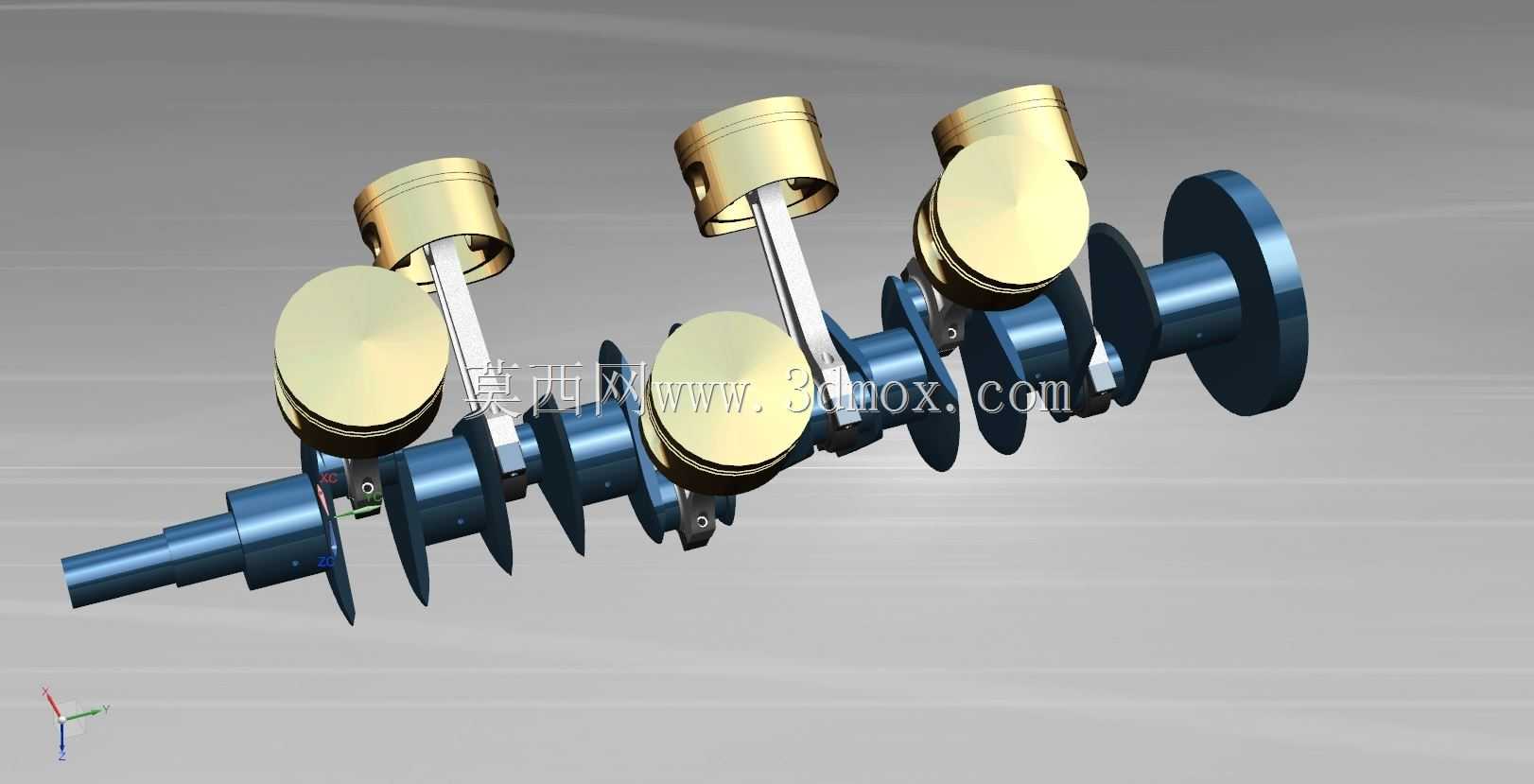

这套结构是内燃机核心动力转换组件，广泛应用于乘用车辆、商用载重车辆、工程机械动力单元、固定式发电机组等搭载往复式内燃机的设备场景中，是将燃料燃烧产生的热能转化为旋转机械能的核心执行部件，直接决定动力输出的平顺性、扭矩传递效率与整机运行寿命。整套组件包含六组活塞、对应连杆与集成式锻造曲轴，活塞采用轻量化铝合金结构设计，头部预留三道环槽用于安装气环与油环，分别实现燃烧室密封与缸壁润滑油刮除功能，活塞销孔采用浮动式设计，可在工作受热状态下自由微量转动，避免局部应力集中造成的部件开裂。连杆采用锻钢材质加工，杆身设计为工字形截面，在保证结构强度与抗扭刚度的前提下尽可能降低往复运动质量，减小高转速工况下的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴连杆轴颈紧固连接，轴瓦表面铺设减磨合金层，配合压力润滑系统形成稳定油膜，降低运转过程中的摩擦损耗。曲轴采用整体式锻造工艺加工，设置六道平衡块抵消活塞连杆组往复运动与曲轴旋转产生的不平衡惯性力，保证高转速运转时的整机振动控制在合理区间，曲轴主轴颈与连杆轴颈均采用高频淬火处理提升表面硬度，适配长时间高负荷运转的耐磨需求。设计过程中严格匹配直列六缸发动机的点火间隔角，各连杆轴颈呈120度夹角排布，保证动力输出的连续性与平顺性，活塞行程与缸径参数经过多轮动力学仿真验证，平衡低速扭矩输出与高速功率响应特性，安装边界完全适配主流直列六缸发动机的缸体曲轴箱定位尺寸，主轴颈同轴度、连杆轴颈平行度均满足量产级加工公差要求，可直接用于动力总成的装配匹配、运动仿真验证、结构教学演示等场景，能够直观展示四冲程内燃机进气、压缩、做功、排气四个冲程中活塞往复运动转化为曲轴旋转运动的完整工作过程。
