水轮机喷嘴流体控制结构设计

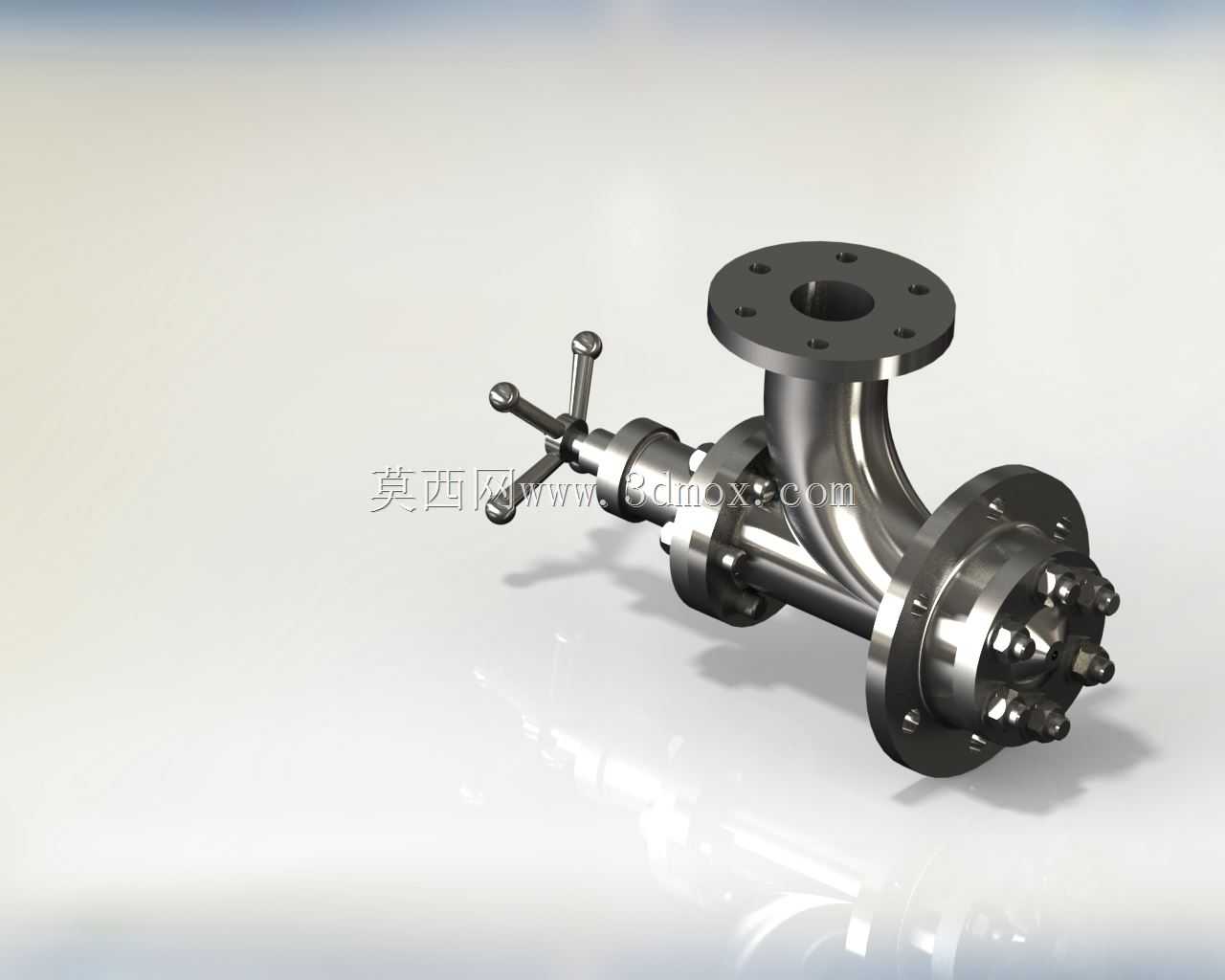

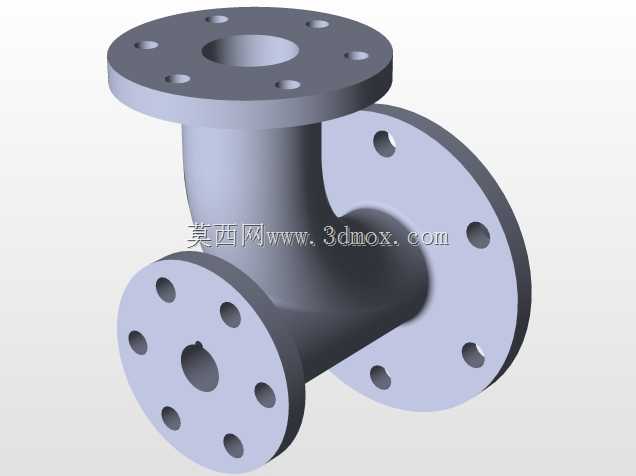

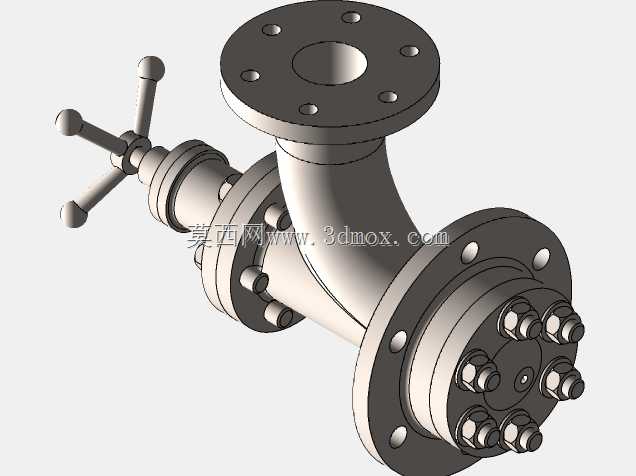

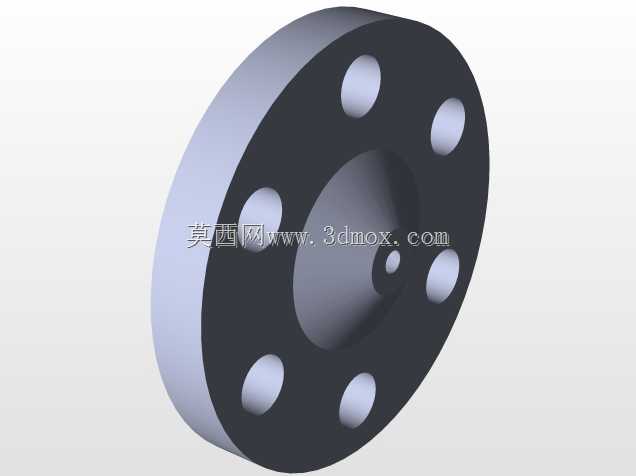

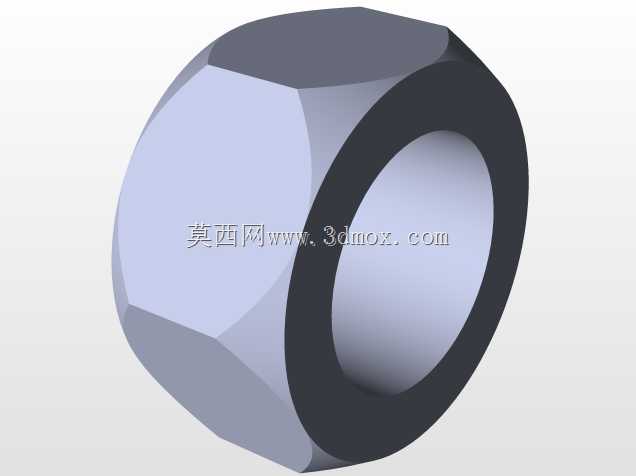

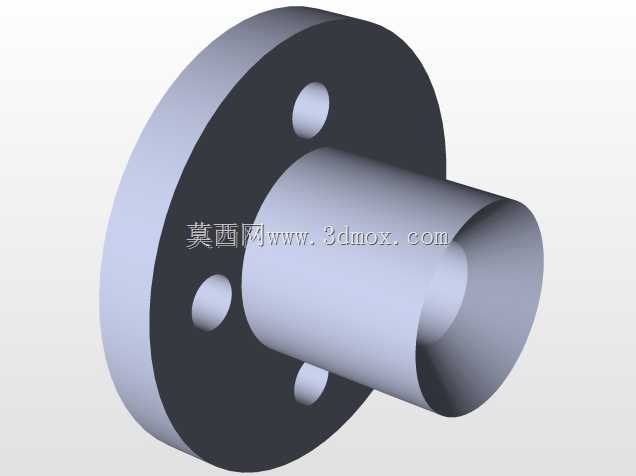

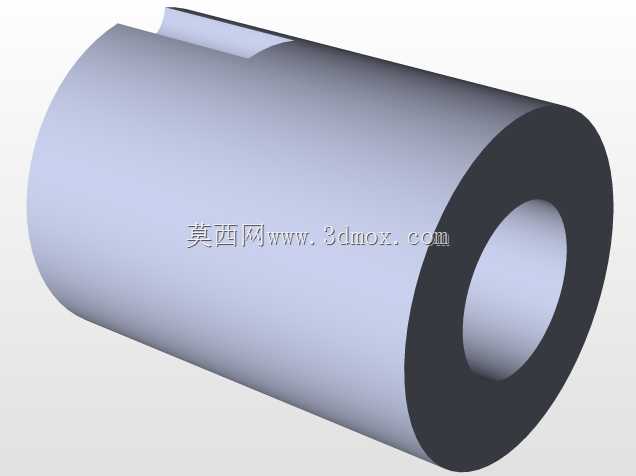

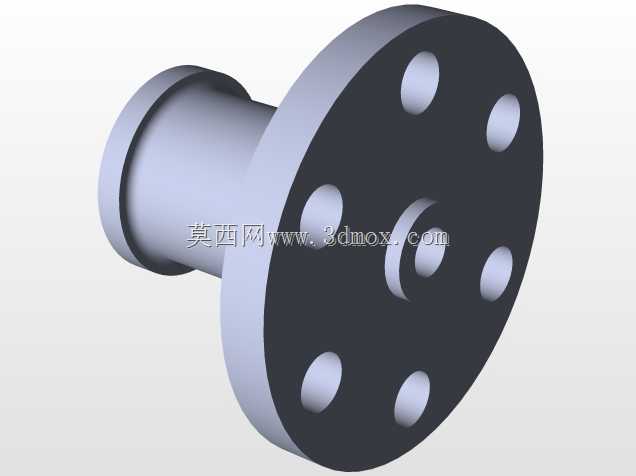

水轮机喷嘴作为冲击式水轮机组的核心过流控制部件，主要应用于中小型水电站的水轮发电机组、高水头引水式电站的能量转换环节，同时也可适配高压流体喷射、工业清洗管路、特种流体输送调压系统等场景，承担着将高压管路内的压力能转化为射流动能、精准调节射流流量与方向的核心作用，直接决定水轮机组的能量转换效率与运行稳定性。该喷嘴整体采用角式弯管结构布局，进水端采用标准圆形法兰连接结构，法兰端面均匀分布螺栓连接孔，可与高压输水管道实现密封对接，适配常规高压管路的安装尺寸边界，安装时无需额外定制转接构件，能够直接匹配同压力等级的标准输水法兰，有效降低现场安装的适配成本。出水端同样采用法兰连接结构，内部集成喷针调节组件，侧部延伸的手轮操作机构通过梯形螺纹传动副与内部喷针相连，操作人员转动手轮即可带动喷针沿轴向做直线位移，改变喷针与喷嘴出口流道的环形过流面积，实现从全闭到全开状态的无级流量调节，调节过程中流道过流断面变化均匀，不会出现射流偏斜、压力突变的问题，可精准匹配机组不同负荷下的流量需求。设计过程中充分考虑高压流体的冲刷特性，内部过流流道采用平滑圆弧过渡设计，完全避免直角转折带来的局部压损与湍流涡旋，有效降低高压水流对壁面的气蚀冲刷，延长部件的实际使用寿命；整体结构采用集成化设计，将调节机构、密封组件、流道本体整合为一体式结构，所有活动连接部位均设置多级密封结构，可承受高压工况下的长期运行无泄漏，手轮操作力经过螺纹副的力放大设计，操作人员无需借助额外工具即可完成调节操作，日常维护时仅需拆解端部法兰即可更换内部密封件与易损喷针头，大幅降低后期运维的难度与成本。整体外形结构紧凑，安装时仅需预留侧方手轮的操作空间即可，无需额外设置庞大的操作机构支撑结构，能够适配水电站厂房内紧凑的安装空间布局，同时金属质感的外观结构也清晰展现了各部件的装配关系，可用于机械原理教学、流体设备结构展示等场景。
