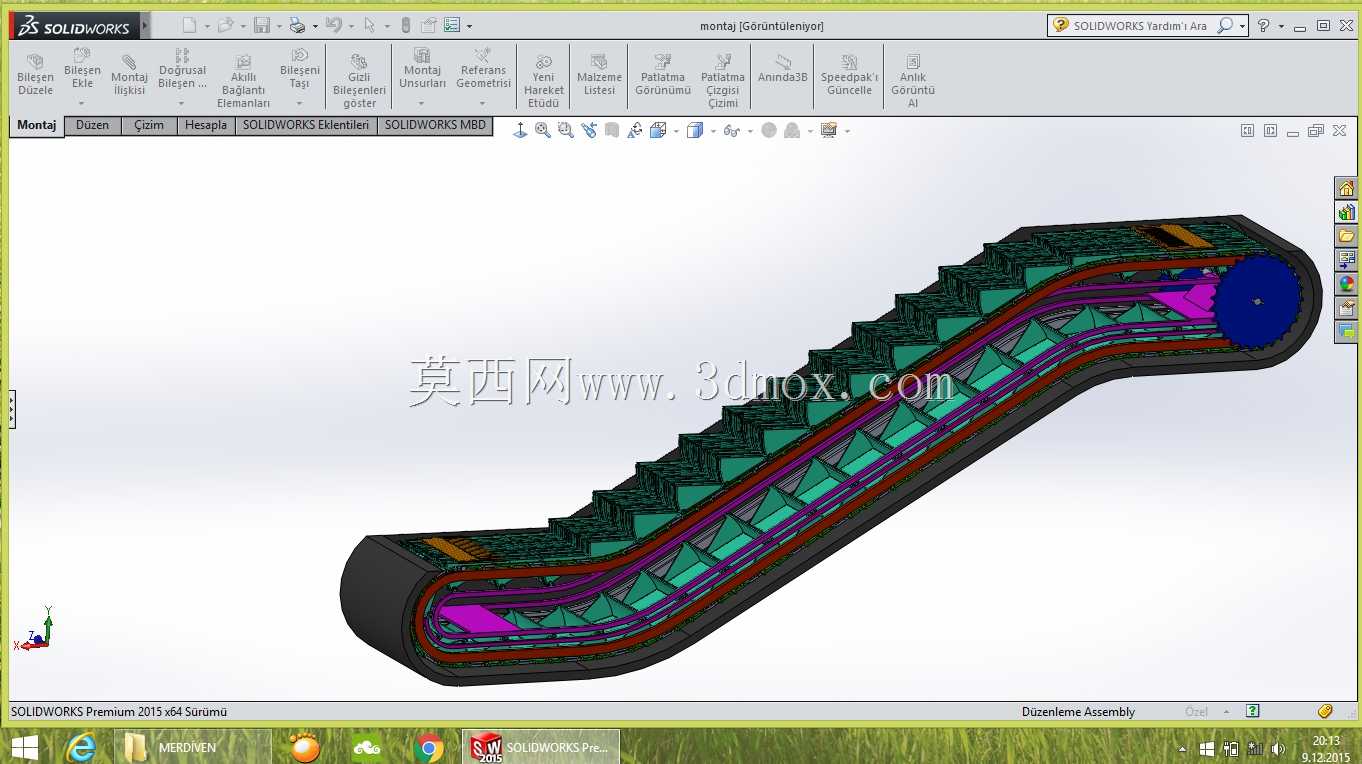

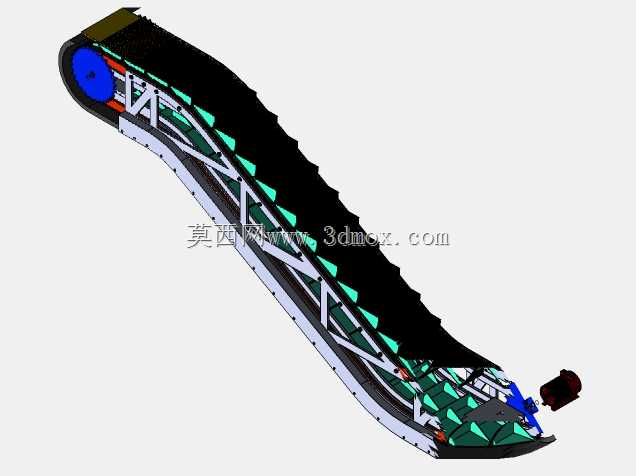

商用自动扶梯内部结构三维设计

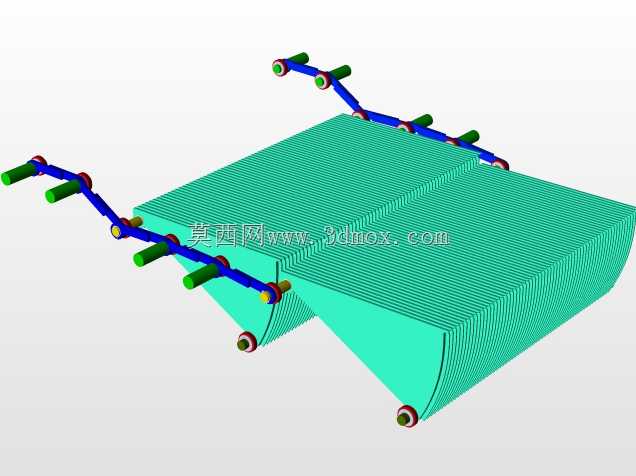

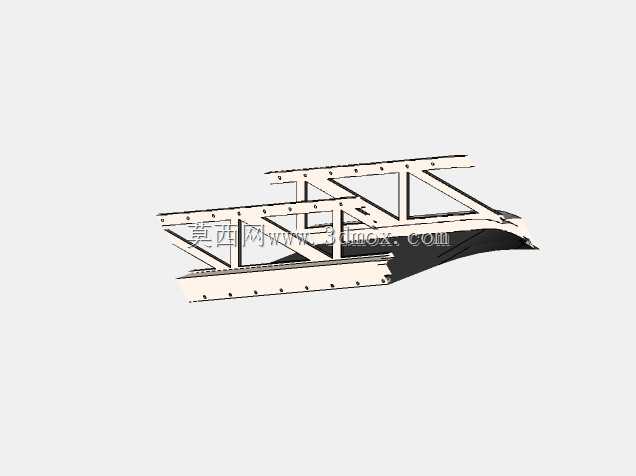

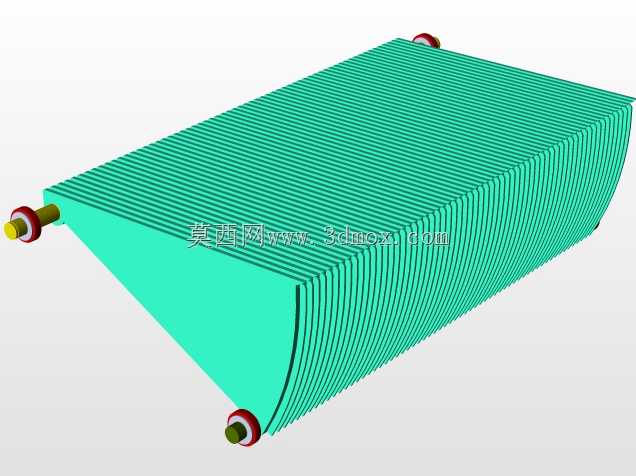

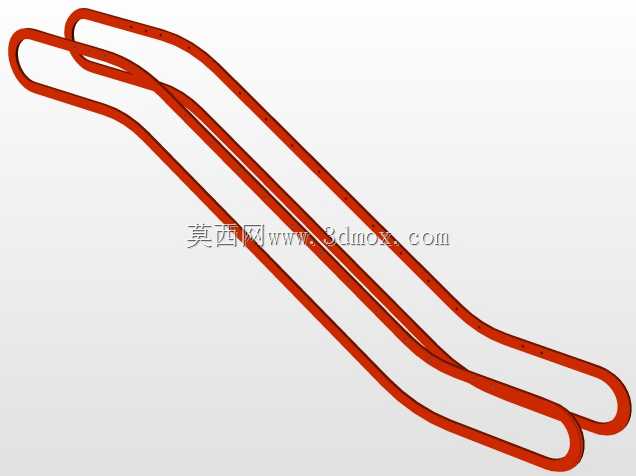

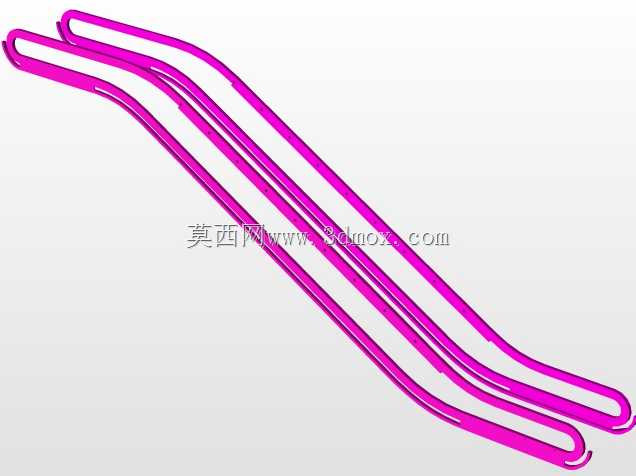

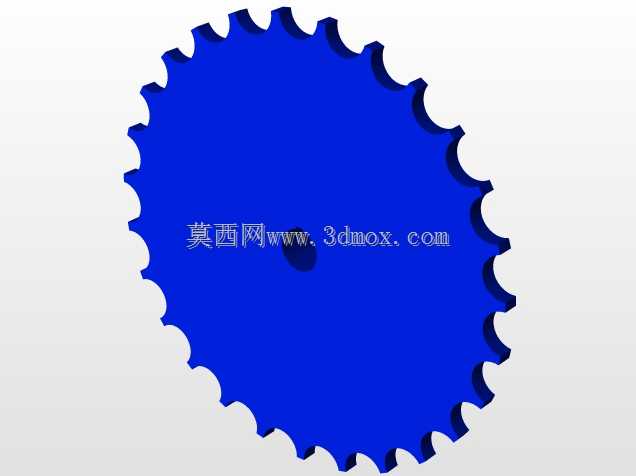

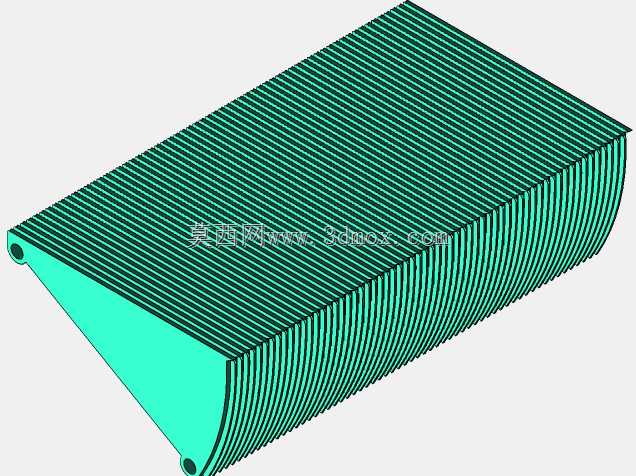

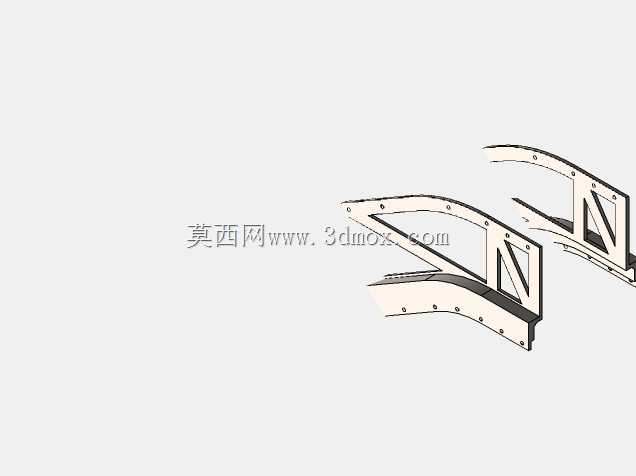

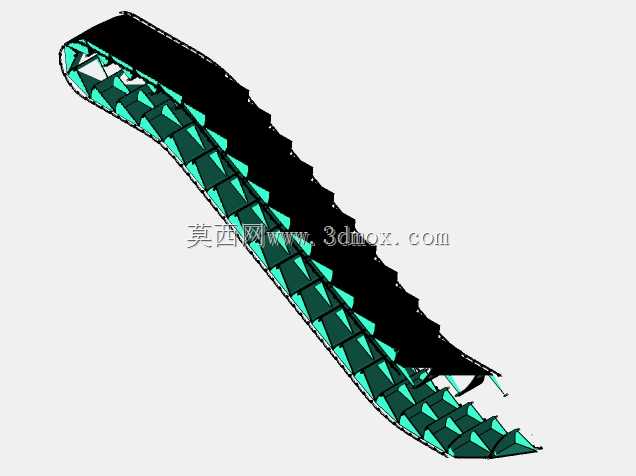

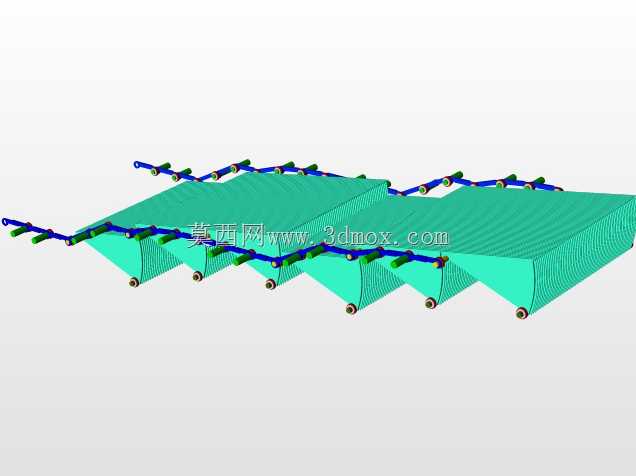

该三维设计完整还原了商用自动扶梯的全链路内部构造，覆盖梯级循环回路、扶手带传动、端部回转机构、支撑桁架等核心组成部分，可直接用于扶梯产品的结构校验、安装模拟与运维培训场景，适配商场、轨道交通站点、写字楼、大型商超等大流量公共载客输送场景，核心用途是实现不同楼层间连续稳定的乘客竖向输送，相比间歇式升降电梯具备大客流连续通行、无候梯等待的输送优势。从功能特性来看，设计中完整呈现了梯级的闭合循环运行逻辑，上层载客段梯级保持水平承载状态，下部返程段梯级沿桁架内部导轨翻转回收，梯级间的啮合结构、与围裙板的安全间隙都在模型中做了精准还原，同时内置的扶手带同步传动结构，可保证扶手带运行速度与梯级行进速度保持一致，避免乘客因速度差出现站立失衡的风险，端部的回转驱动模块集成了动力输出、张紧调节、安全制动的相关结构，可直观展示扶梯启停、调速、故障锁止的实现逻辑。在设计思路层面，整体采用模块化分层设计逻辑，以倾斜布置的主桁架作为核心承载基体，将梯级导轨系统、传动链条组件、扶手驱动单元、安全防护结构分层布置在桁架内部空间，既保证整体结构的承载刚度，也预留了后期运维检修的操作空间，所有运动部件的运动干涉都在设计阶段做了模拟校验，确保梯级在全行程循环过程中无卡滞、无碰撞，各传动副的配合间隙符合载客设备的安全运行要求。从安装边界与尺寸适配来看，模型还原了常规商用扶梯的标准倾斜角度与跨距适配范围，上下端部的水平过渡段长度符合公共交通型扶梯的安全规范，桁架的底部支撑点位、端部与建筑楼板的连接接口都做了明确的结构呈现，可直接对接建筑土建的预留安装尺寸，外围的围裙板、内外盖板的安装位也在模型中预留了对应装配位置，能够匹配不同装修风格的外饰板安装需求，整体结构的宽度尺寸适配常规1米级额定梯级宽度，可满足每小时数千人次的客流输送要求，同时内部的张紧机构预留了调节余量，可适配一定范围内的提升高度偏差，降低现场安装的调整难度。
