希德罗克里双耳环铰接式液压油缸结构

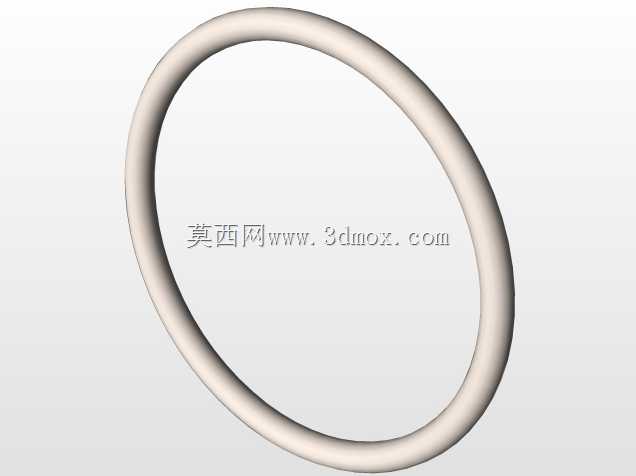

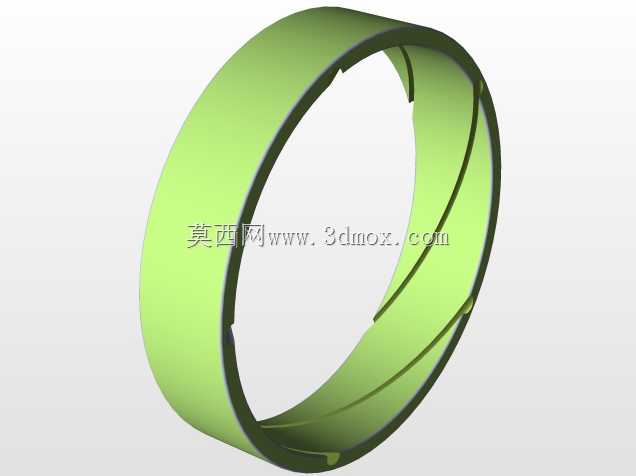

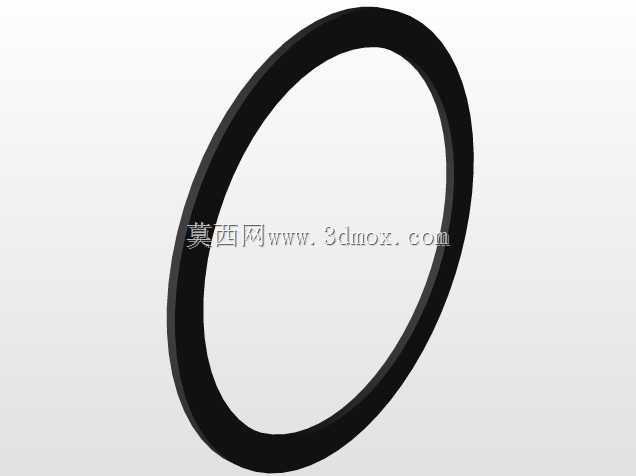

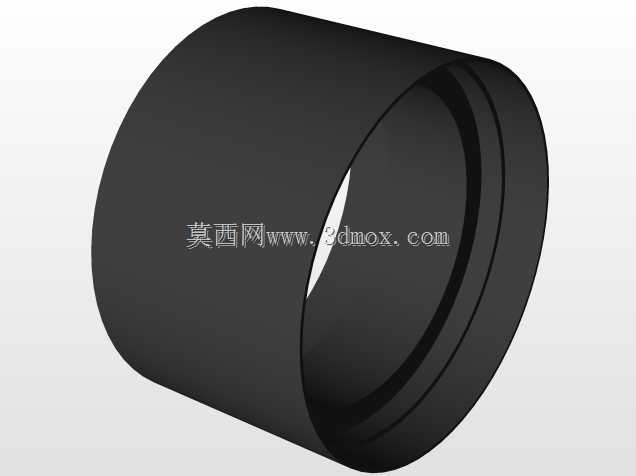

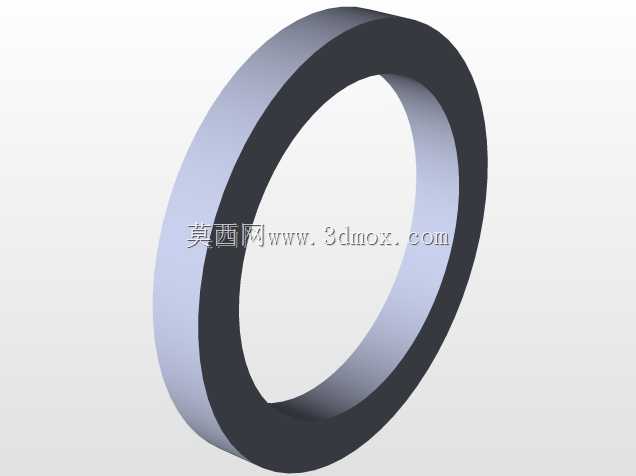

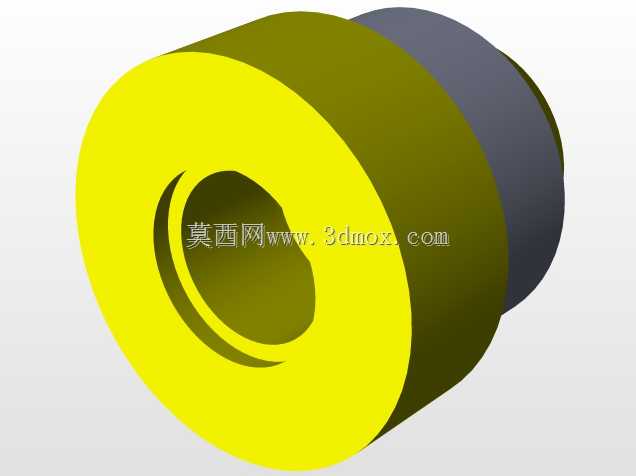

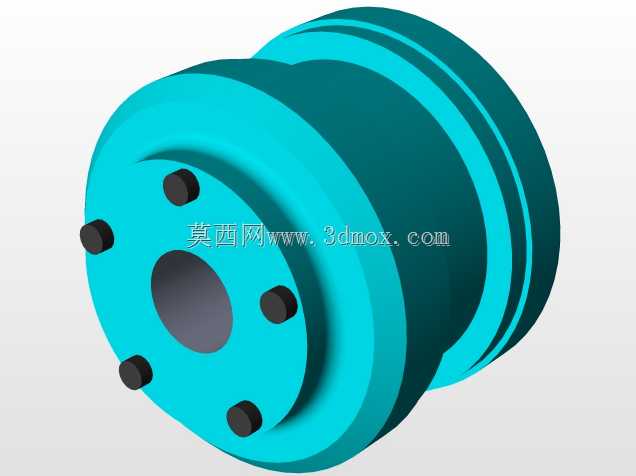

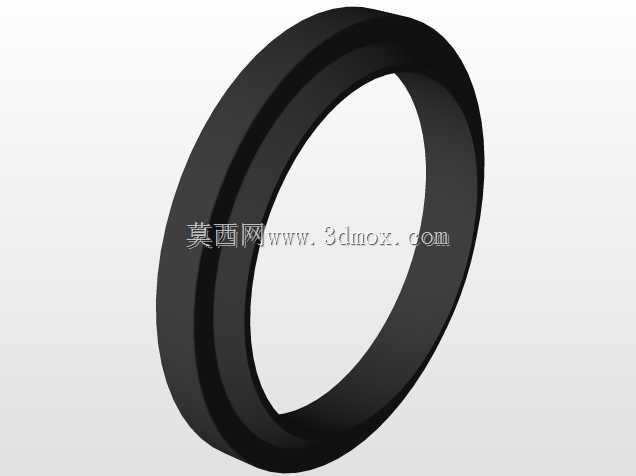

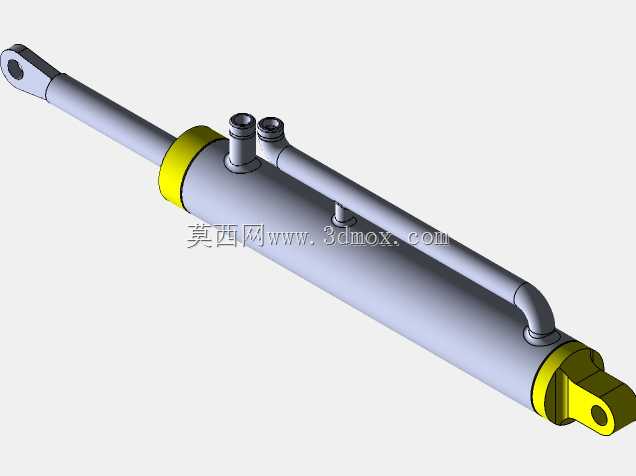

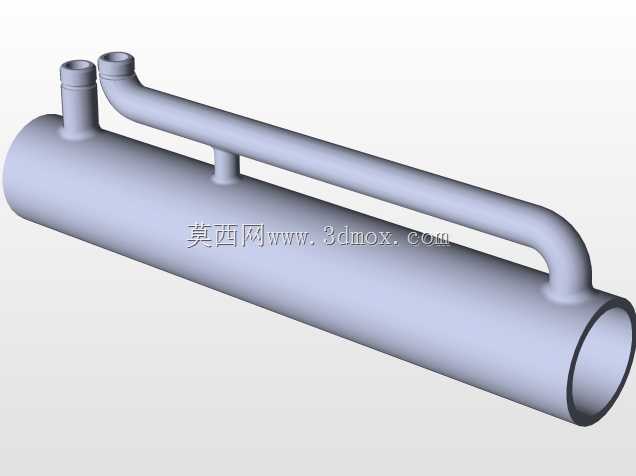

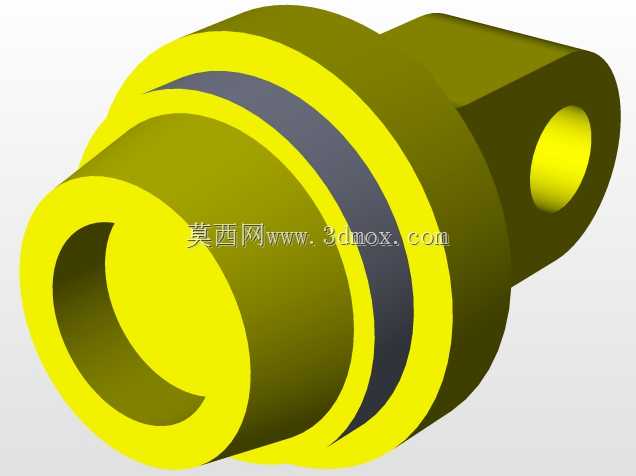

这款液压执行元件主要应用在工程机械作业装置的动作驱动环节，常见于小型装载机铲斗翻转、挖掘机动臂调节、农用机具姿态调整这类需要直线往复推力输出的工况，依靠压力油作用在活塞两端的面积差实现推、拉双向动作，能在额定工作压力下稳定输出数吨级的推拉力，满足重载作业下的动作驱动需求。从结构设计来看，两端采用铰接耳环的安装形式，安装端预留标准销轴配合孔，可适配不同机架上的铰接支座，安装时能补偿一定范围内的装配角度偏差，避免油缸工作过程中因机架形变、动作轨迹偏移产生的侧向附加载荷，延长密封件与活塞杆的使用寿命。缸体外部布置的两组油口分别对应无杆腔与有杆腔的进回油通路，旁侧通油管路的布局充分考虑了管路排布空间，避免油缸全行程伸缩过程中与周边结构件产生干涉，缸筒两端的黄色限位挡圈既起到活塞行程限位的作用，也能在油缸到达行程端点时缓冲机械撞击，降低动作冲击。设计过程中对活塞杆的伸出长度做了严格校核，全伸状态下不会出现活塞脱出缸筒的风险，全缩状态下的整体长度也能满足紧凑安装空间的边界要求，缸体外径尺寸经过强度校核，能承受额定压力下的环向拉应力，不会出现鼓胀变形问题。活塞杆表面做了硬化处理，能抵御作业环境中泥沙、粉尘的磨粒磨损，降低密封件被划伤导致泄漏的概率，油口的连接尺寸采用通用液压管路标准，可直接匹配常规规格的液压胶管，不需要额外做转接接头设计。在设备选型匹配时，可根据实际需要的推拉力、行程长度调整缸径与杆径参数，这款结构的密封沟槽尺寸符合通用液压元件标准，可替换常规规格的密封圈，后期维护成本较低，铰接耳环的孔径也可根据配套销轴的尺寸做适配调整，能适配不同吨位等级的工程设备、农用机械的液压系统改造与配套设计需求。
