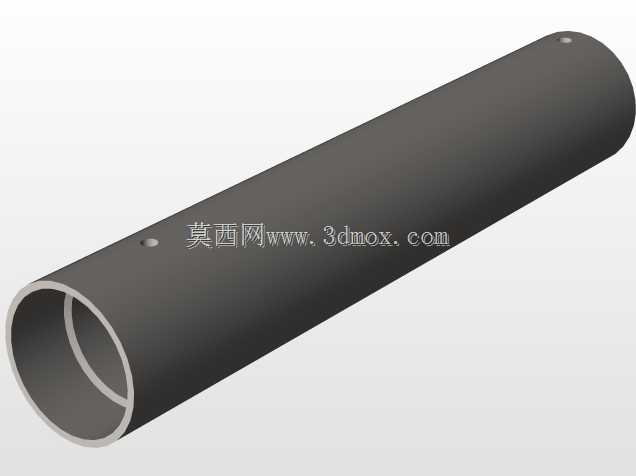

移动式起重机配套空心承重臂结构

该构件为移动式起重机的核心承重臂段结构，主要应用于小型移动式起重设备的臂架系统中，适配车间内重型工件转运、仓储区域货物堆高装卸、户外小型设备安装吊装等作业场景，能够在有限作业空间内完成额定载荷下的重物起升与变幅支撑作业，是移动式起重机传递起吊载荷、连接臂架各节段的关键受力部件。从实际用途来看，该空心臂段作为起重机臂架的组成部分，一方面承担起吊重物传递而来的轴向压力与弯曲力矩，另一方面为臂架内部的伸缩油缸、线缆、液压管路提供排布容纳空间，同时端部的连接点位可与相邻臂段、变幅机构、吊具滑轮组完成可靠装配，保障起重作业过程中臂架的结构稳定性与动作连贯性。在功能特性设计上，该臂段采用空心圆管结构形式，相比实心杆件能够在保证结构强度与抗弯截面模量的前提下，大幅降低构件自身重量，减少起重机行走与变幅过程中的无效载荷消耗，提升设备的有效起吊能力；管壁厚度经过力学载荷校核，能够承受额定起重量下的复合应力作用，端部预留的连接孔位可实现与相邻部件的销轴连接，装配便捷且连接强度可靠，臂体外表面做了防锈耐磨处理，能够适应车间、户外堆场等多类作业环境的使用需求，降低日常维护成本。设计思路层面，该构件以等强度设计为核心原则，结合移动式起重机的作业载荷谱与臂架受力分布规律，确定圆管的外径与壁厚参数，在满足最大起重量工况下的强度、刚度要求基础上，尽可能压缩构件自重，优化臂架整体的重心分布，提升起重机作业时的抗倾覆稳定性；同时兼顾臂架伸缩动作的顺畅性，管体外径尺寸公差控制严格，保证相邻臂段套接时的滑动间隙合理，避免伸缩过程中出现卡滞、晃动问题。外形尺寸与安装边界方面，该臂段为长直圆管形态，长度适配对应吨位移动式起重机的单节臂架设计长度，外径尺寸与相邻伸缩臂段的内径形成合理配合公差，端部连接点位的位置度经过精准设计，能够直接与臂架的铰接座、驱动部件完成对位安装，安装过程无需额外进行切削、打孔等二次加工，可直接用于臂架的组装生产，适配的安装空间与常规小型移动式起重机的臂架收纳舱尺寸完全匹配，不会出现臂段收纳时的干涉问题。
