立式缠绕包装用拉伸作业设备结构

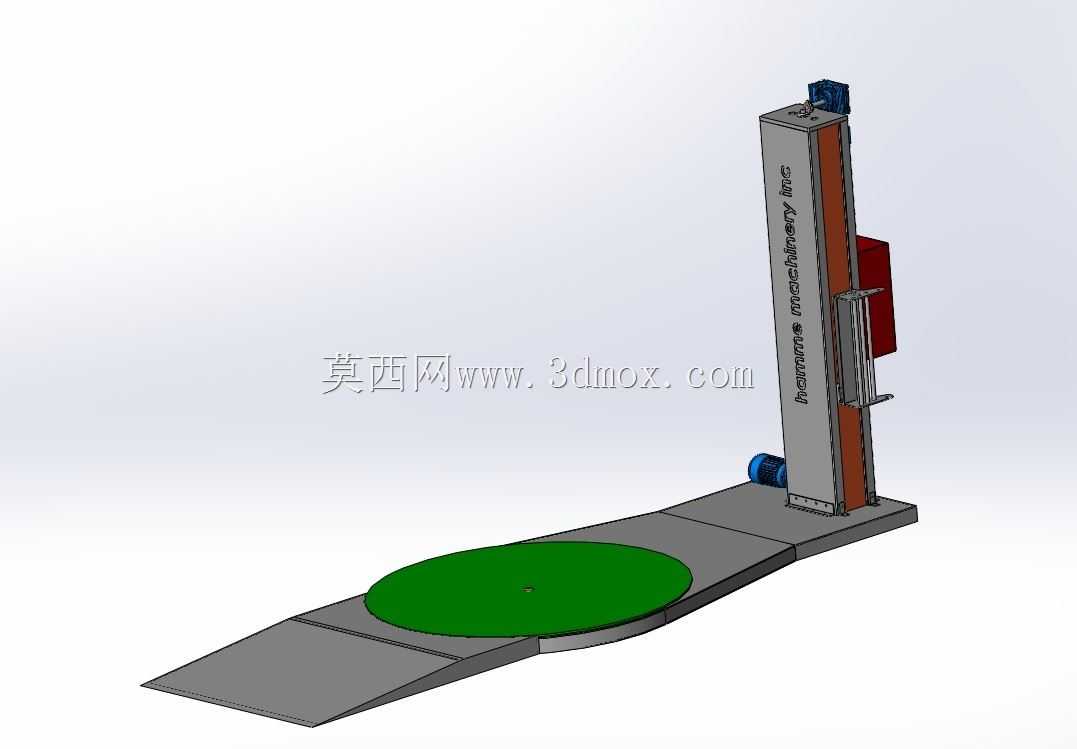

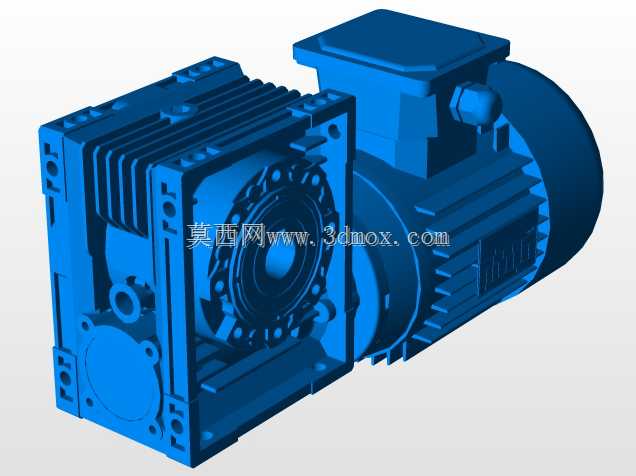

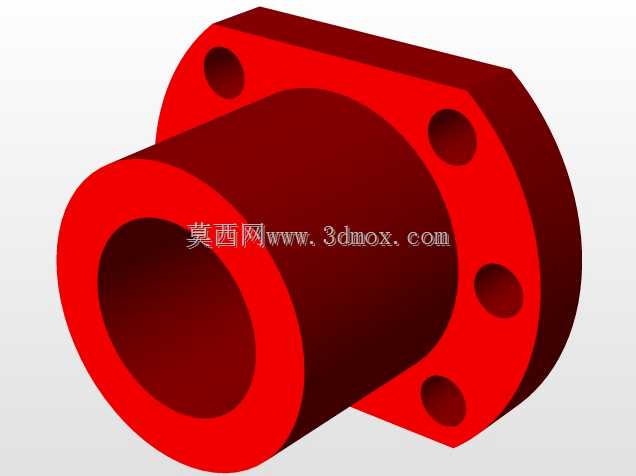

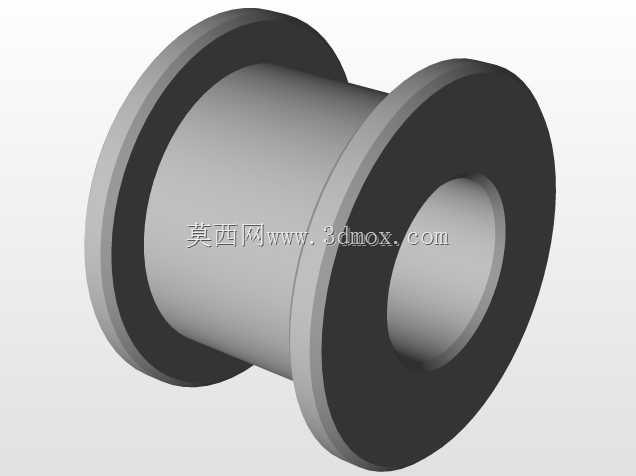

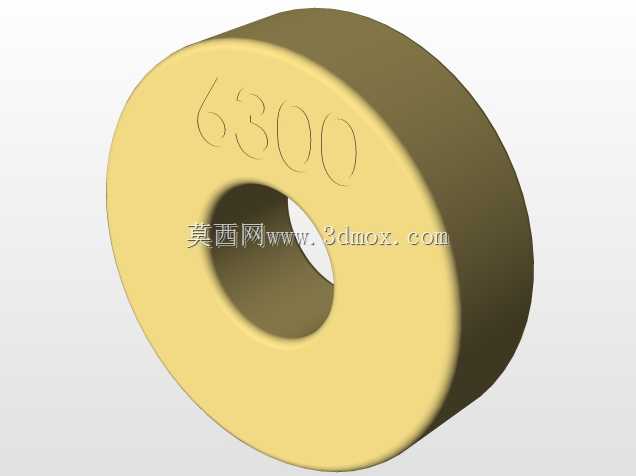

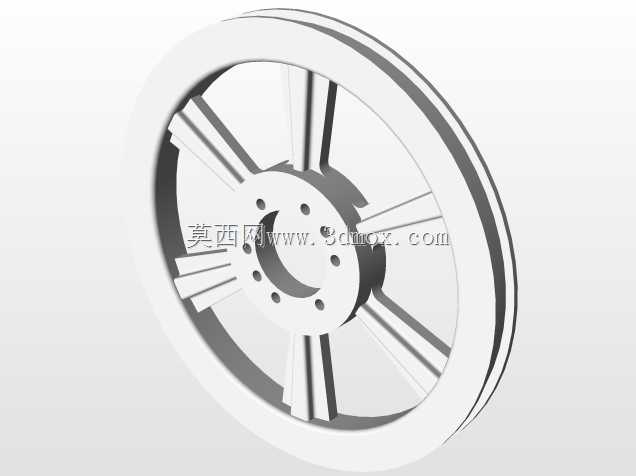

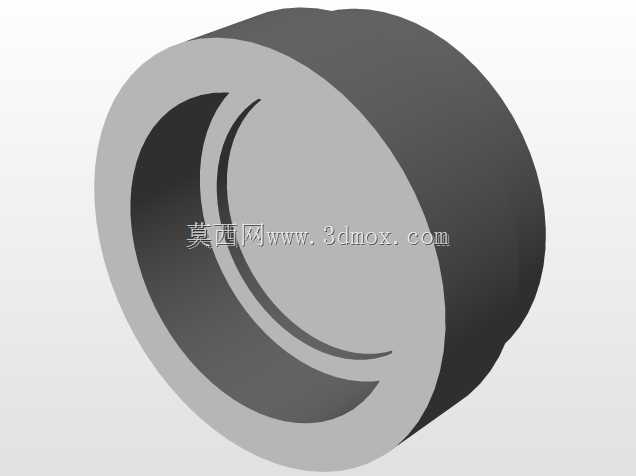

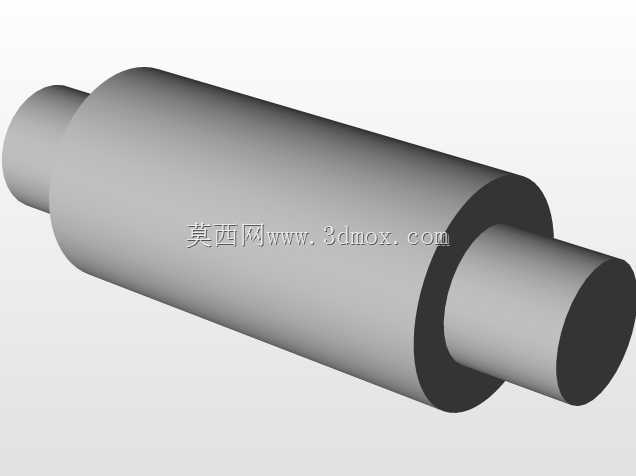

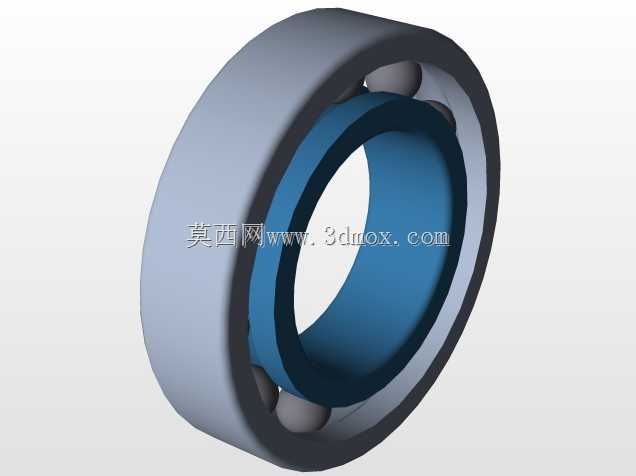

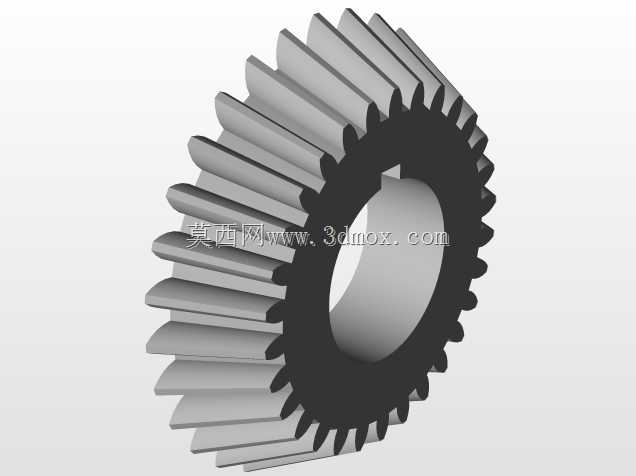

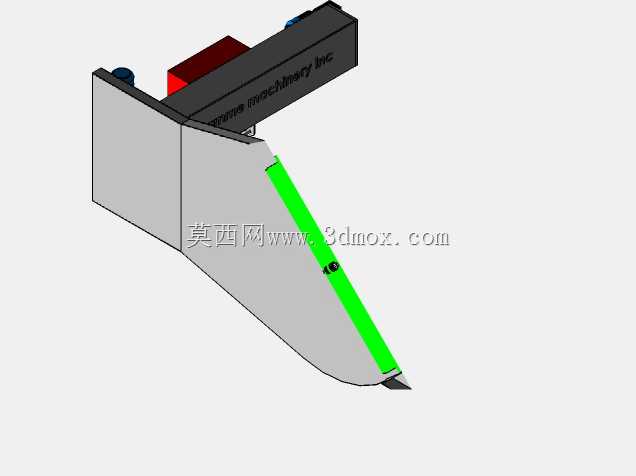

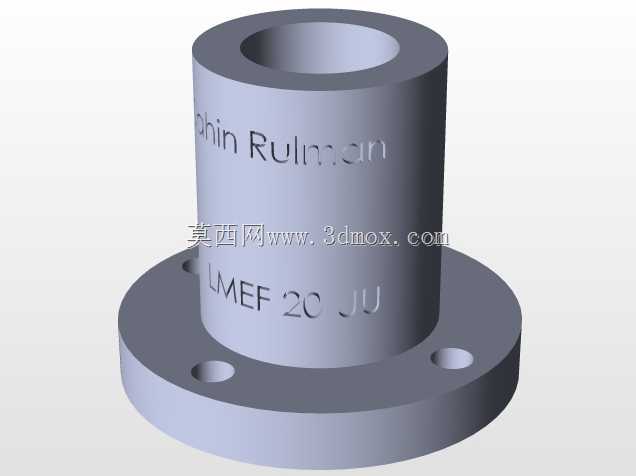

该设备主要应用于仓储物流、生产制造环节的货物外包装缠绕作业场景，针对栈板堆叠的规整货物完成拉伸膜裹包工序，替代传统人工缠绕的低效作业模式，保障货物在转运、堆存过程中包装紧实不散垛。设备整体采用立式长立柱搭配低位回转承载平台的布局形式，立柱采用矩形截面型钢焊接成型作为主体承载结构，侧面布置线性导向滑轨与传动组件，用于搭载膜架实现竖直方向的往复升降运动，膜架自带阻尼调节结构，可根据包装需求调整拉伸膜的张紧力度，避免膜材拉断或裹包过松的问题。低位承载平台前端设置倾斜导入坡道，可配合手动液压叉车完成带垛栈板的上下料操作，无需额外配置升降登车结构，降低车间地面改造的适配成本；平台中部的圆形回转托盘采用大直径平面支撑结构，内置回转驱动组件，可带动栈板货物按照设定转速匀速转动，配合膜架的升降动作完成整垛货物从底部到顶部的螺旋式缠绕裹包。设计过程中优先考虑车间安装的边界适配，整体设备沿地面铺设无需深挖地基，整机重心集中在低位承载平台区域，立柱底部与平台框架采用高强度螺栓连接并设置加强筋板，避免膜架高速升降时出现整机晃动问题；立柱高度可根据常规货物堆垛高度做模块化适配，标准配置下可覆盖1.8米以内的栈板堆高作业需求，回转托盘的承载吨位按照常规工业栈板满载重量设计，盘面做防滑处理避免栈板转动时出现位移。设备的传动布局将驱动电机布置在立柱顶端与托盘侧下方，减少走线长度同时避免膜材缠绕过程中剐蹭传动部件，膜架上设置断膜检测结构，可在膜材耗尽或断裂时及时停止回转与升降动作，减少无效作业与膜材浪费。坡道与平台主体采用铰接连接形式，在设备移位转运时可将坡道向上翻折固定，减少整机占用的转运空间，适配车间内灵活调整工位的使用需求。
