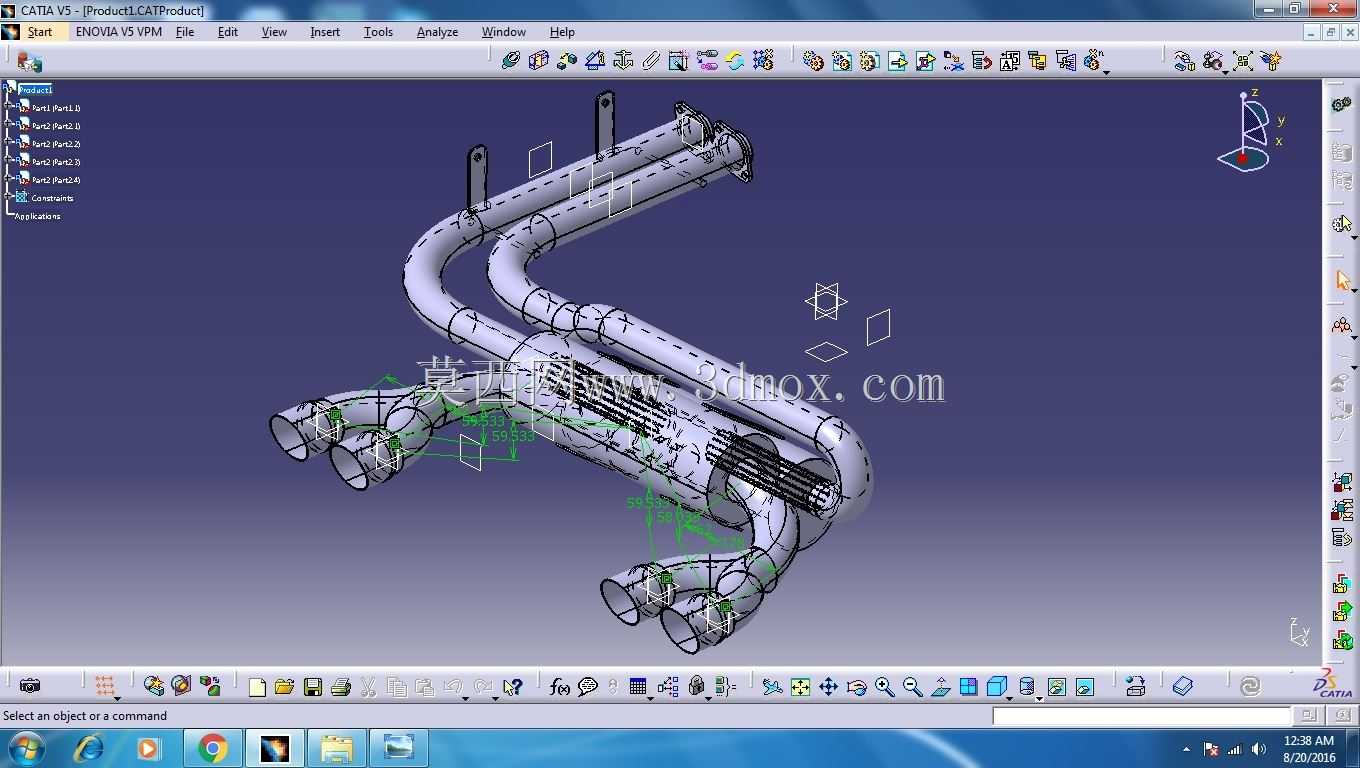

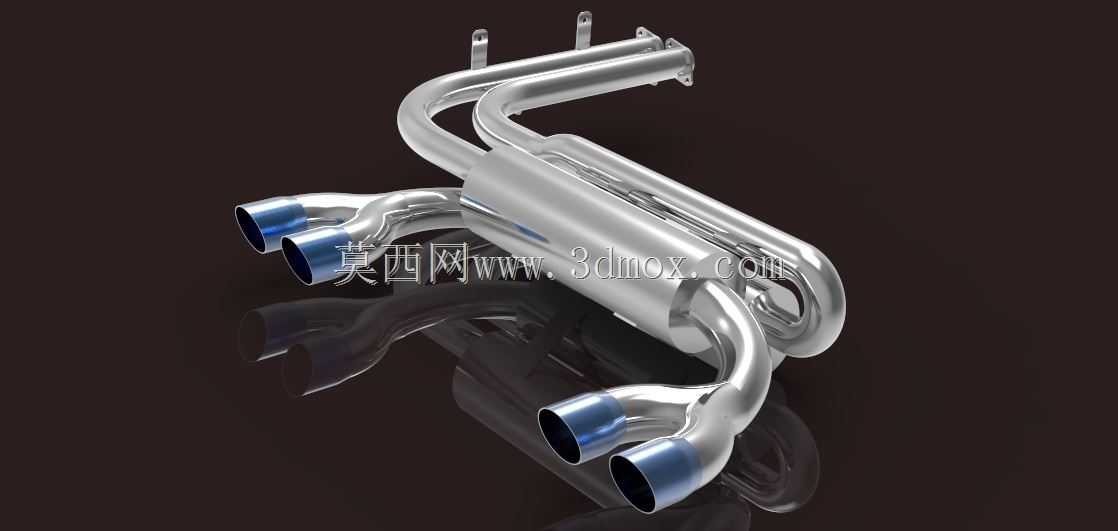

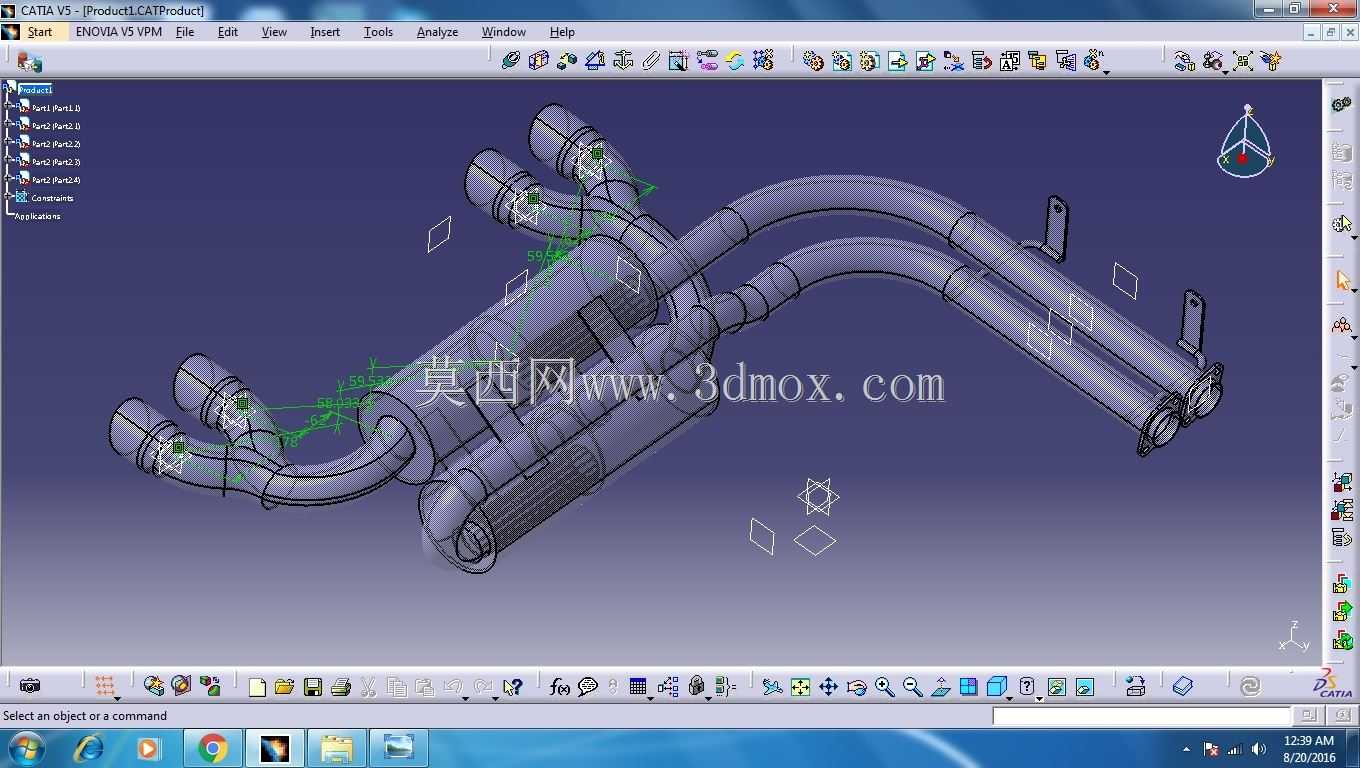

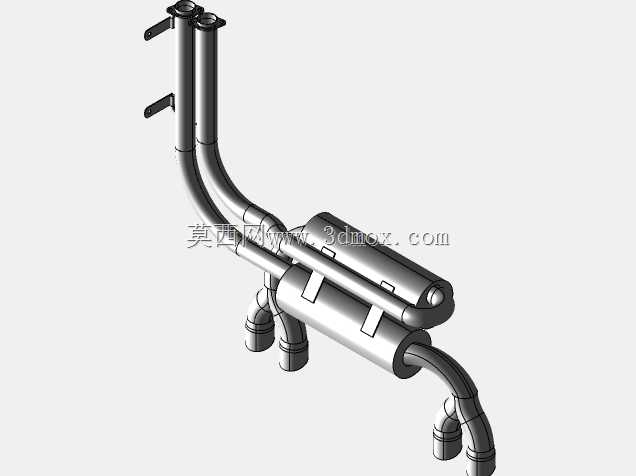

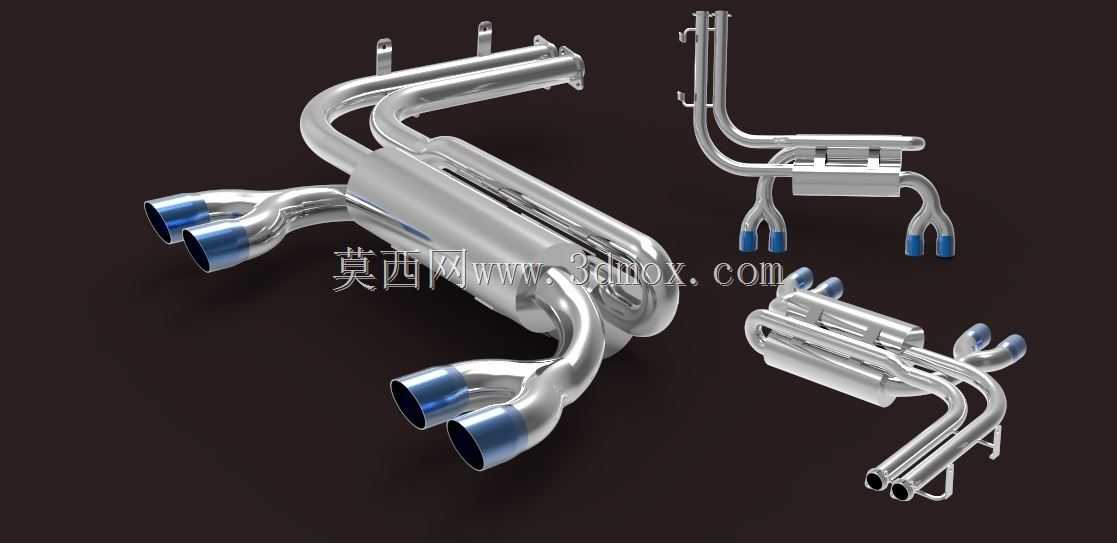

汽车高性能多管路排气系统结构设计

这套排气系统结构主要面向民用乘用车辆的性能升级与原厂配套场景，在整车动力链路中承担着将发动机燃烧室做功后产生的高温废气有序导出、降低排气背压、削减排气噪音、优化废气排放路径的核心作用，是汽车动力总成末端不可或缺的关键部件。不同于单管路的基础排气结构，本次设计的多管路排气结构采用了多通路分流的布局思路，针对不同缸体的排气脉冲进行独立导流，能够有效避免不同气缸排出的废气在管路内形成紊流干涉，减少排气阻力对发动机进气效率的负面影响，进而帮助发动机在高转速区间维持更顺畅的动力输出，同时兼顾日常行驶场景下的低扭表现平衡。在产品功能特性上，整套结构包含主消音腔体、分流管路、尾段出气口、车身安装吊耳几个核心部分，主消音腔体采用扩容式腔体设计，内部通过隔板与导流孔的组合结构，在不显著增加排气阻力的前提下，逐步衰减废气流动产生的振动与噪音，避免排气噪音超出民用车辆的合规要求；管路部分采用等长化的路径设计，确保每一路排气从发动机排气歧管接口到尾段出口的路径长度差值控制在极小范围内，让各缸的排气背压保持高度一致，保障发动机各缸工作状态的均衡性；尾段出气口采用了双层卷边的收口设计，既能够引导废气按照预设方向导出，也能在视觉上呈现出更具质感的金属外观，适配性能车型的外观升级需求。在设计思路层面，整套结构优先考虑了实车安装的适配性，管路的弯折角度全部参考量产车型的底盘布局边界进行设计，避开了底盘的悬挂结构、燃油管路、车身加强筋等干涉位置，安装吊耳的点位完全对应量产车底盘的原有安装位，不需要对底盘进行额外打孔或切割改造即可完成装配；管路的弯折处全部采用大曲率半径的冷弯工艺设计，避免弯折位置出现管径收缩导致的排气阻力上升，同时保证管路内壁的光滑度，减少废气流动过程中的壁面阻力。在外形尺寸与安装边界上，整套排气系统的主腔体宽度控制在常规家用车底盘的两侧纵梁间距范围内，不会超出底盘的最低离地间隙，避免车辆通过颠簸路面时出现刮蹭损坏；管路的进出口位置预留了标准的法兰连接接口，能够直接与前段三元催化总成、发动机排气歧管出口进行密封对接，接口处的密封面采用平面精加工设计，配合密封垫片即可实现高温废气的零泄漏，避免废气进入车厢内部影响驾乘安全；尾段的出气口位置对齐后保险杠的预留排气开孔，安装后与保险杠的间隙保持均匀一致，不会出现错位、摩擦保险杠的问题。整套结构在设计过程中充分平衡了性能表现、安装适配性与日常使用的可靠性，既能够满足普通家用车的排气替换需求，也能为轻度改装的性能车型提供更顺畅的排气支持。
