车用减速式起动机三维结构设计

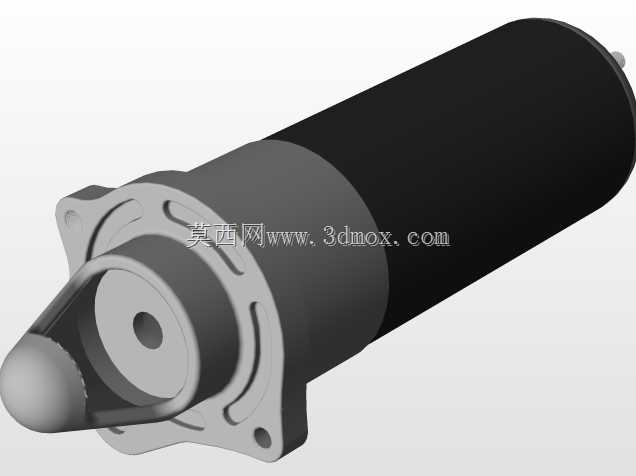

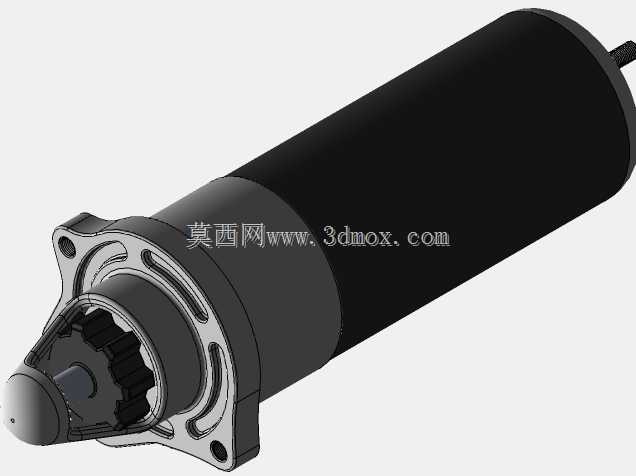

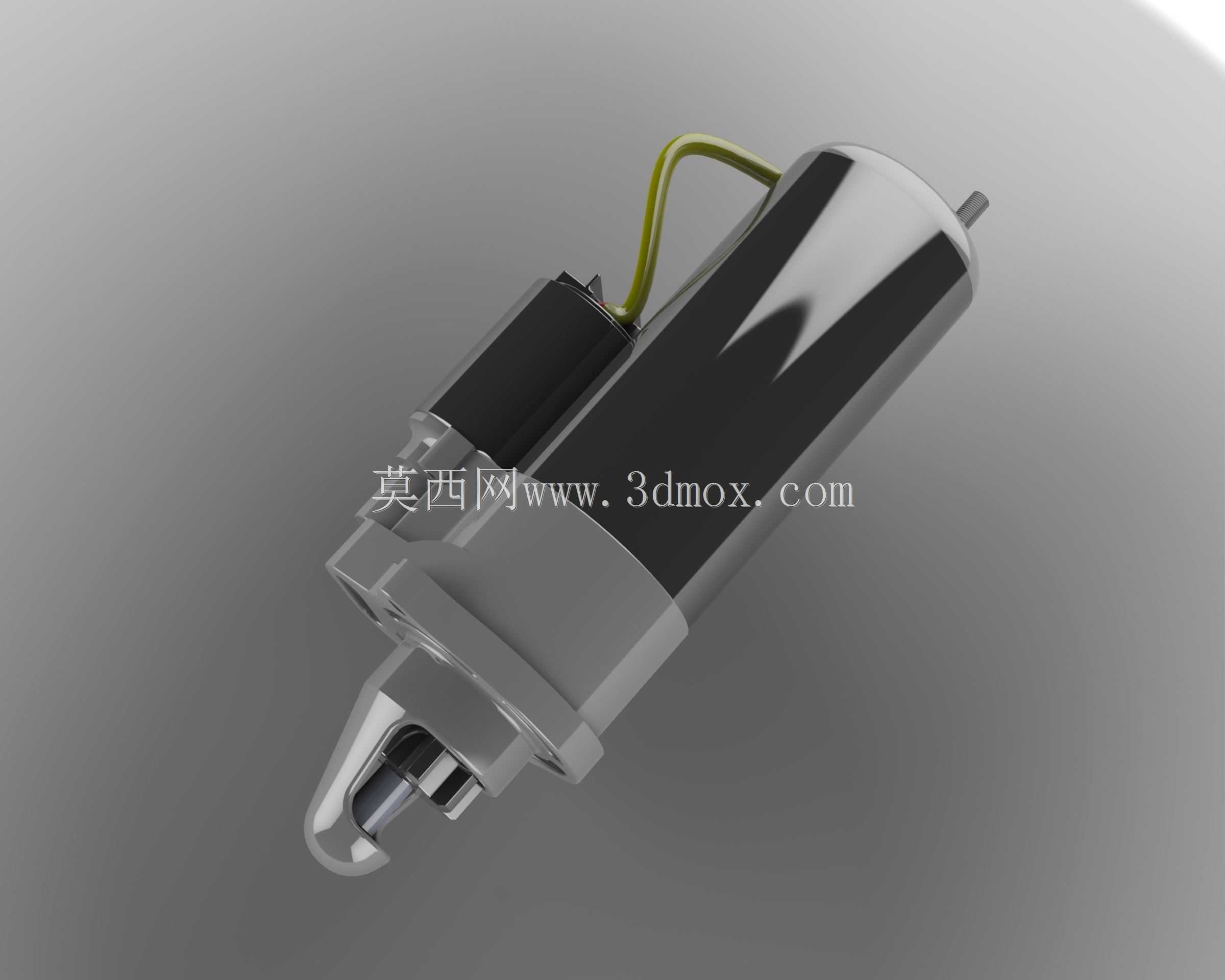

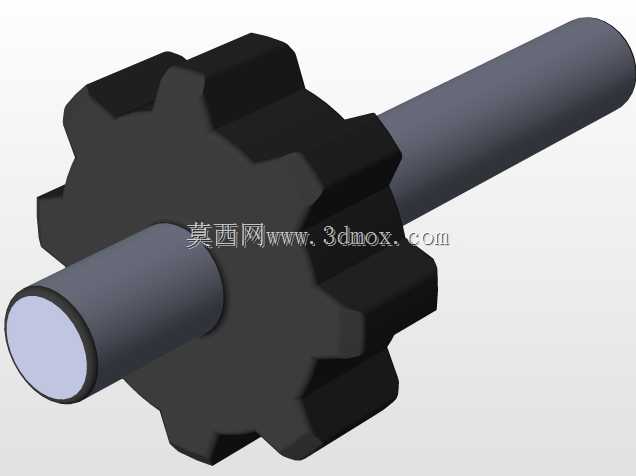

这款起动机是车用内燃机启动系统的核心执行部件，主要应用于传统燃油乘用车、轻型商用车的发动机启动工况，承担着将蓄电池电能转化为机械转矩、驱动发动机飞轮齿圈完成初始运转的关键作用，是车辆冷启动、热启动过程中必不可少的动力触发部件。在实际应用场景中，该起动机安装于发动机缸体侧面的指定安装位，通过前端驱动齿轮与发动机飞轮齿圈啮合，当驾驶员拧动点火开关或按下启动按键时，起动机内部电磁开关率先吸合，一方面推动驱动齿轮沿轴向伸出与飞轮齿圈完成可靠啮合，另一方面接通直流电机的主供电回路，电机产生的旋转转矩经内部减速机构放大后，通过单向离合器传递给驱动齿轮，带动飞轮以足够转速运转，直至发动机完成点火进入自持运转状态，随后电磁开关断电，驱动齿轮在回位弹簧作用下退回初始位置，脱离与飞轮的啮合，完成整个启动流程。从产品功能特性来看，这款起动机集成了直流串励电机、减速行星齿轮组、电磁吸合开关、单向超越离合器、驱动齿轮总成五大核心模块，其中单向离合器可在发动机启动后反向锁止，避免发动机飞轮带动起动机高速旋转造成电机烧损，电磁开关的行程设计与驱动齿轮的齿形倒角做了匹配优化，可有效降低啮合打齿风险，提升部件使用寿命。在设计思路上，整体采用同轴式布局，将电机主体、减速机构、输出轴设置在同一中心轴线上，大幅压缩了部件的径向占用空间，适配多数横置、纵置发动机的机舱安装边界；外壳采用导磁钢材一体拉伸成型，既可以为内部励磁结构提供磁路通路，也能抵御机舱内的泥水、油污侵蚀，防护等级满足车用部件的使用要求。外形尺寸方面，主体圆柱段直径适配常规乘用车起动机安装腔空间，轴向总长度预留了驱动齿轮的伸缩行程余量，前端安装法兰的螺栓孔位、止口直径均匹配对应机型发动机缸体的安装基准，输出端驱动齿轮的模数、齿数、压力角与配套飞轮齿圈完全匹配，啮合重合度满足大转矩传递的强度要求，接线端子的位置避开了周边排气歧管、水管等干涉部件，安装后无需额外调整周边管线即可完成接线作业，兼顾了结构紧凑性与安装维护的便利性。
