乘用车多辐条轻量化铝合金轮毂结构设计

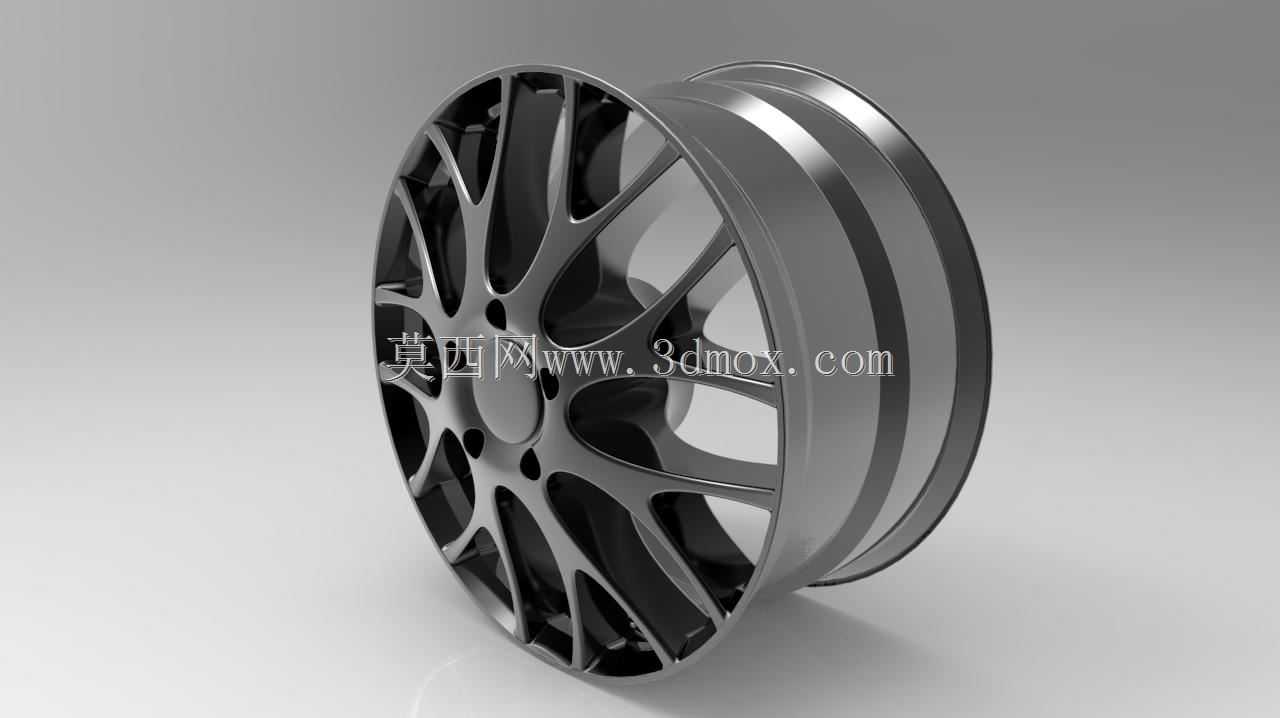

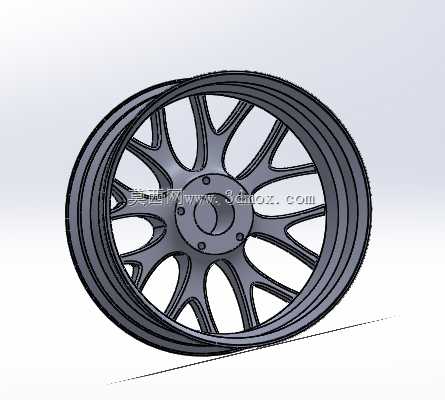

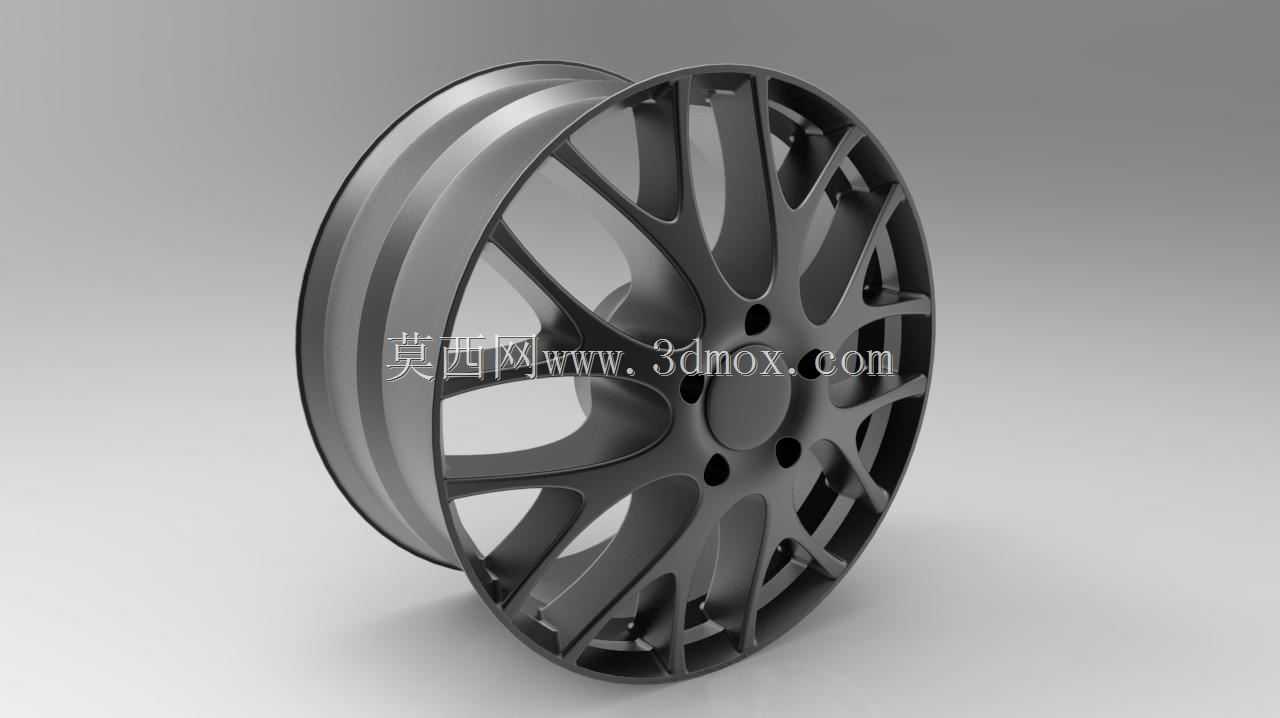

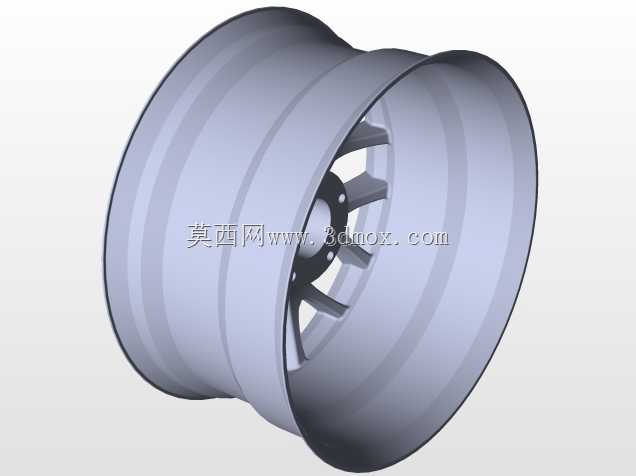

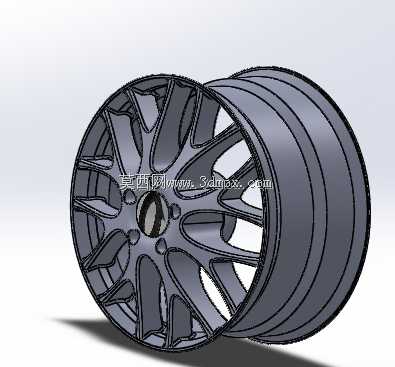

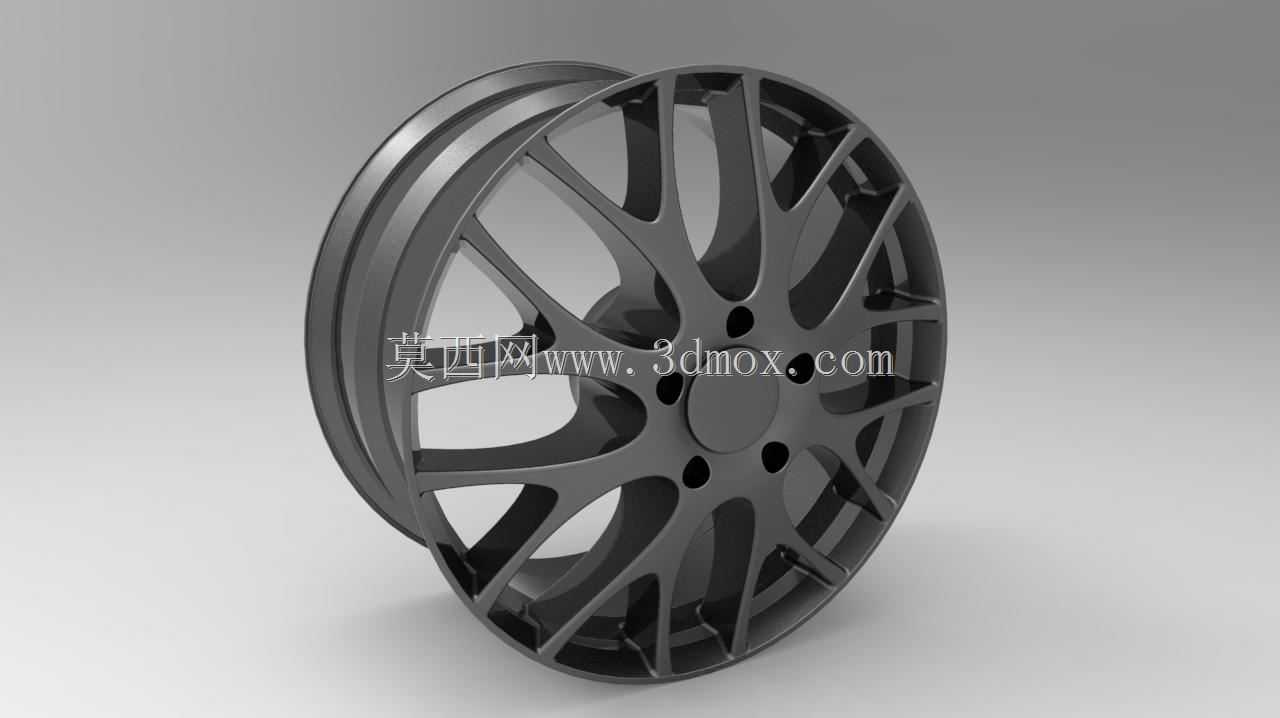

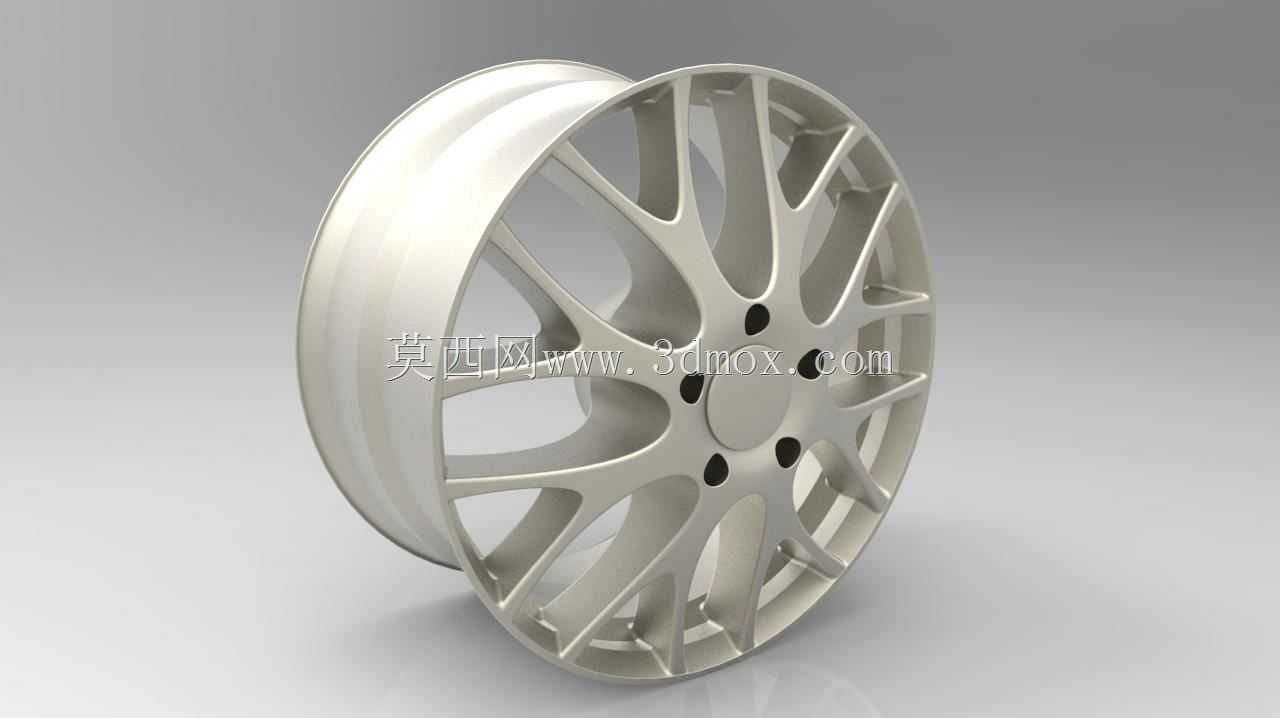

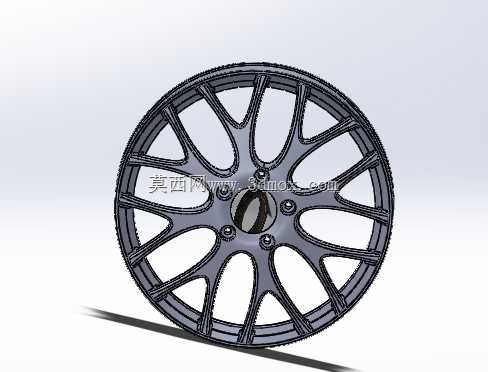

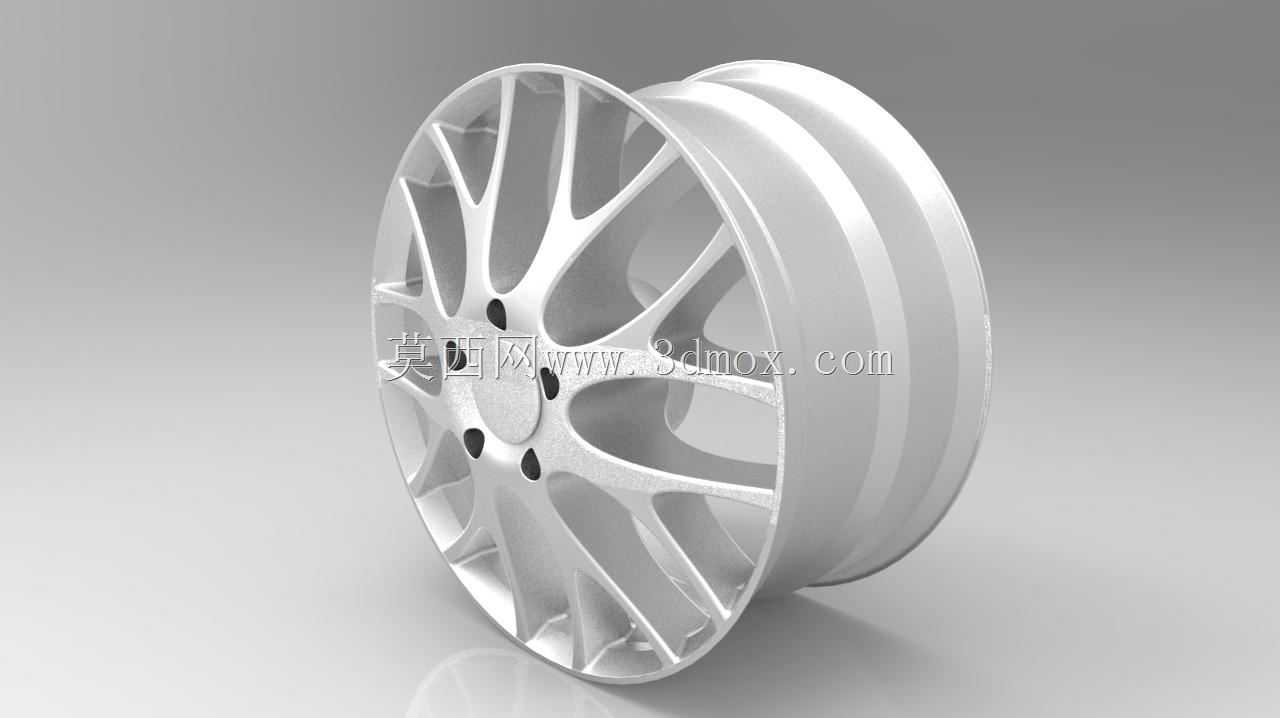

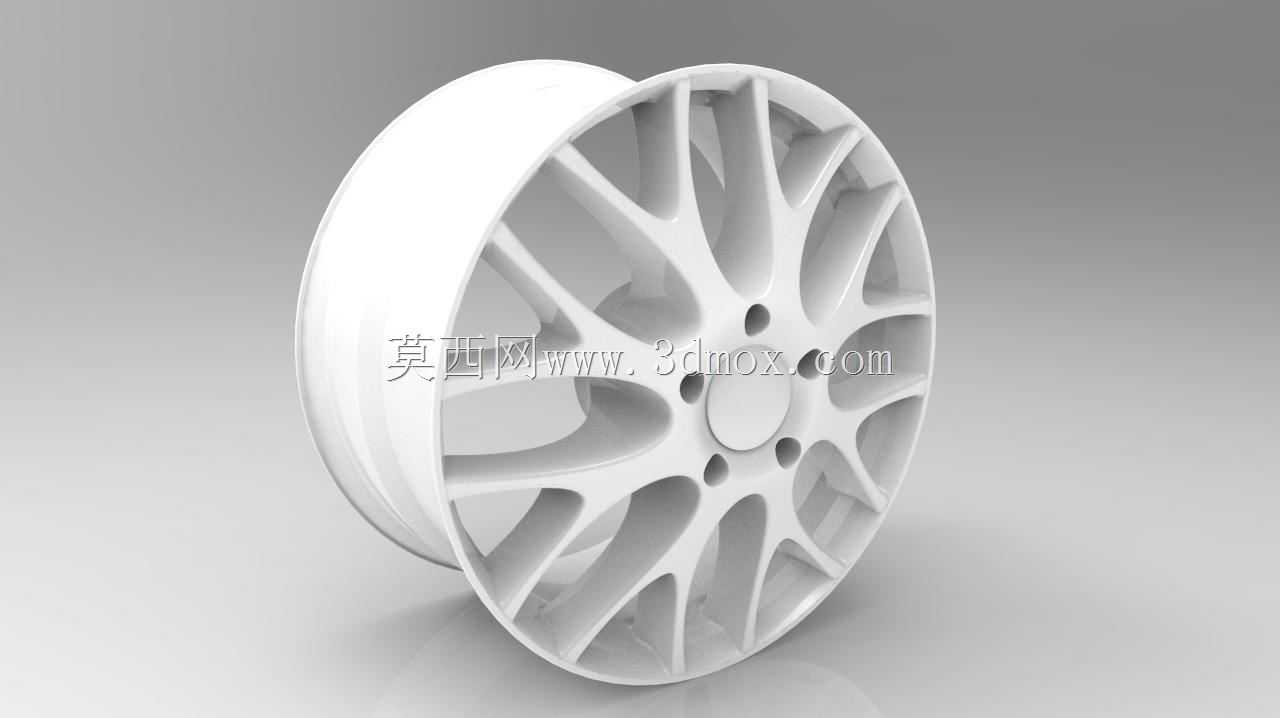

这款铝合金轮毂的结构设计，首先围绕乘用车行驶过程中的受力边界展开，轮辋部分采用等强度变截面设计，在胎圈座位置预留标准的轮胎安装止口，匹配常规民用乘用车的真空胎装配尺寸，轮缘位置做了加厚圆弧过渡，应对日常行驶中路肩剐蹭、过坑冲击的载荷，避免轮缘变形导致的轮胎漏气问题。轮辐采用多辐条分叉式布局，每根主辐条从中心安装盘位置向外延伸过程中做了等强度削薄处理，在辐条背面预留了制动系统的散热间隙，车辆连续制动时，轮辐之间的镂空通道可以引导气流快速带走制动卡钳与刹车盘的热量，避免制动热衰减影响行驶安全。中心安装面的螺栓孔分布严格遵循乘用车通用PCD节圆尺寸规范，中心孔预留了适配不同车型轴头的配合公差，安装面做了精加工平面处理，保证轮毂装车后与轴头端面完全贴合，避免高速行驶时出现车轮抖动的问题。从实际应用场景来看，这类轮毂主要适配家用紧凑型、中型乘用车，替换原厂钢制轮毂或者低配铸造轮毂时，在保证结构强度满足国标弯曲疲劳、径向疲劳测试要求的前提下，相比同尺寸钢制轮毂减重超过30%，可以有效降低簧下质量，提升车辆悬架的响应速度，改善日常行驶的操控质感与燃油经济性。设计过程中针对辐条的受力路径做了多次拓扑优化，将应力集中位置的材料做了加厚处理，非受力区域的材料做了镂空减薄，既保证了轮毂在承受垂直载荷、转向侧向力、制动扭矩时的结构强度，又通过辐条的曲面造型优化了行驶过程中的空气动力学表现，减少轮拱位置的乱流产生。轮辋的气门嘴孔位置做了局部加厚，避免安装气门嘴时出现应力开裂，轮辋内部的平衡块粘贴位置预留了平整的安装面，方便后期轮胎动平衡操作。整体外形的安装边界充分考虑了常规乘用车的轮拱空间，在适配大尺寸刹车卡钳的同时，不会出现转向时轮辐蹭到卡钳、轮拱内衬的问题，辐条的曲面造型也兼顾了日常清洗的便利性，没有过多容易积灰的狭窄死角。
