直列四缸发动机气缸盖结构设计

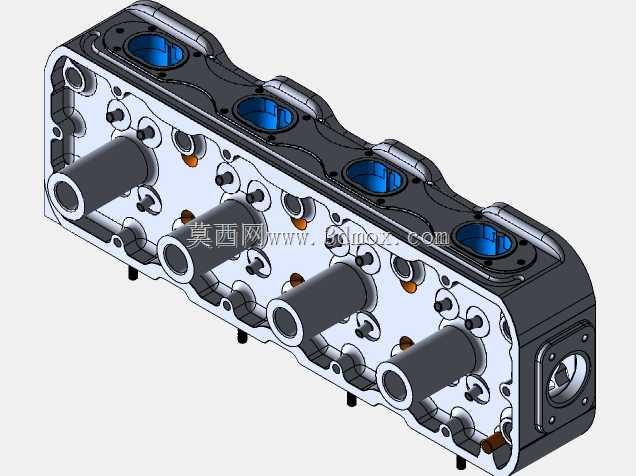

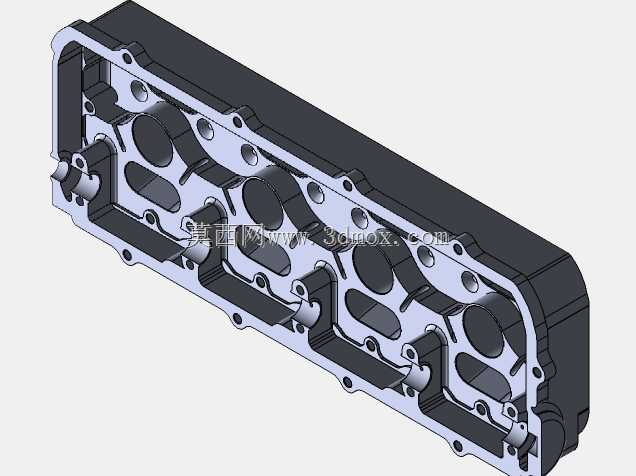

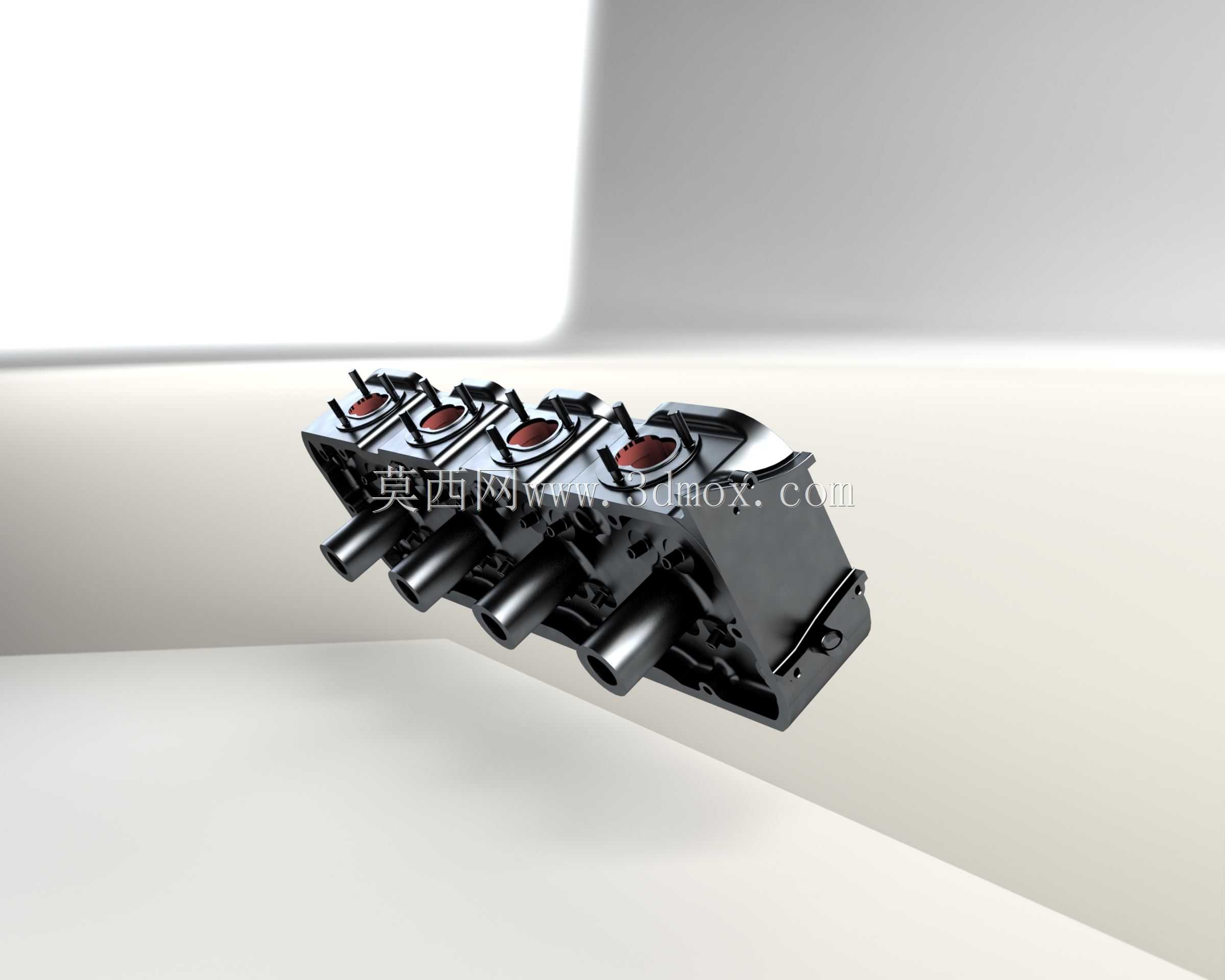

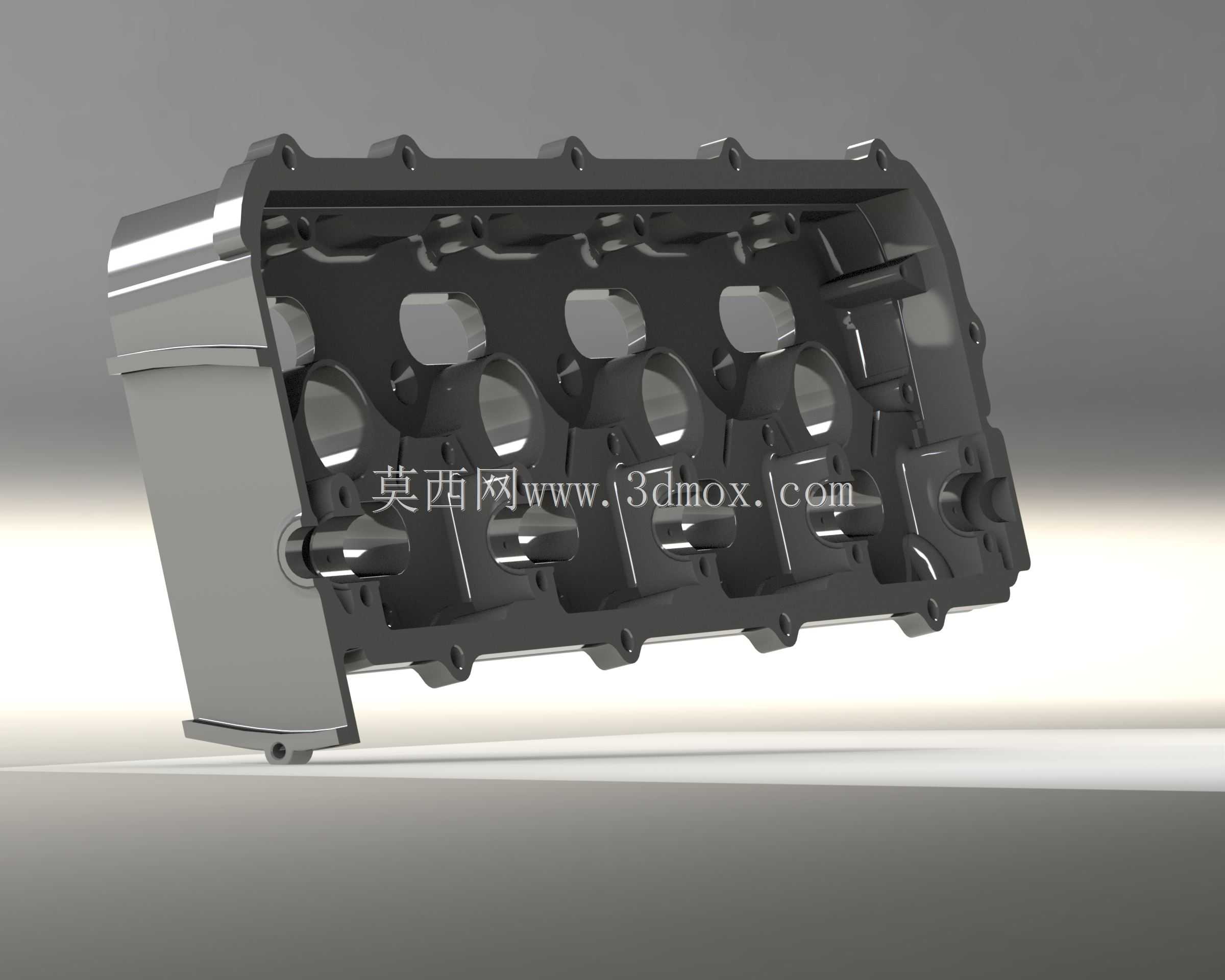

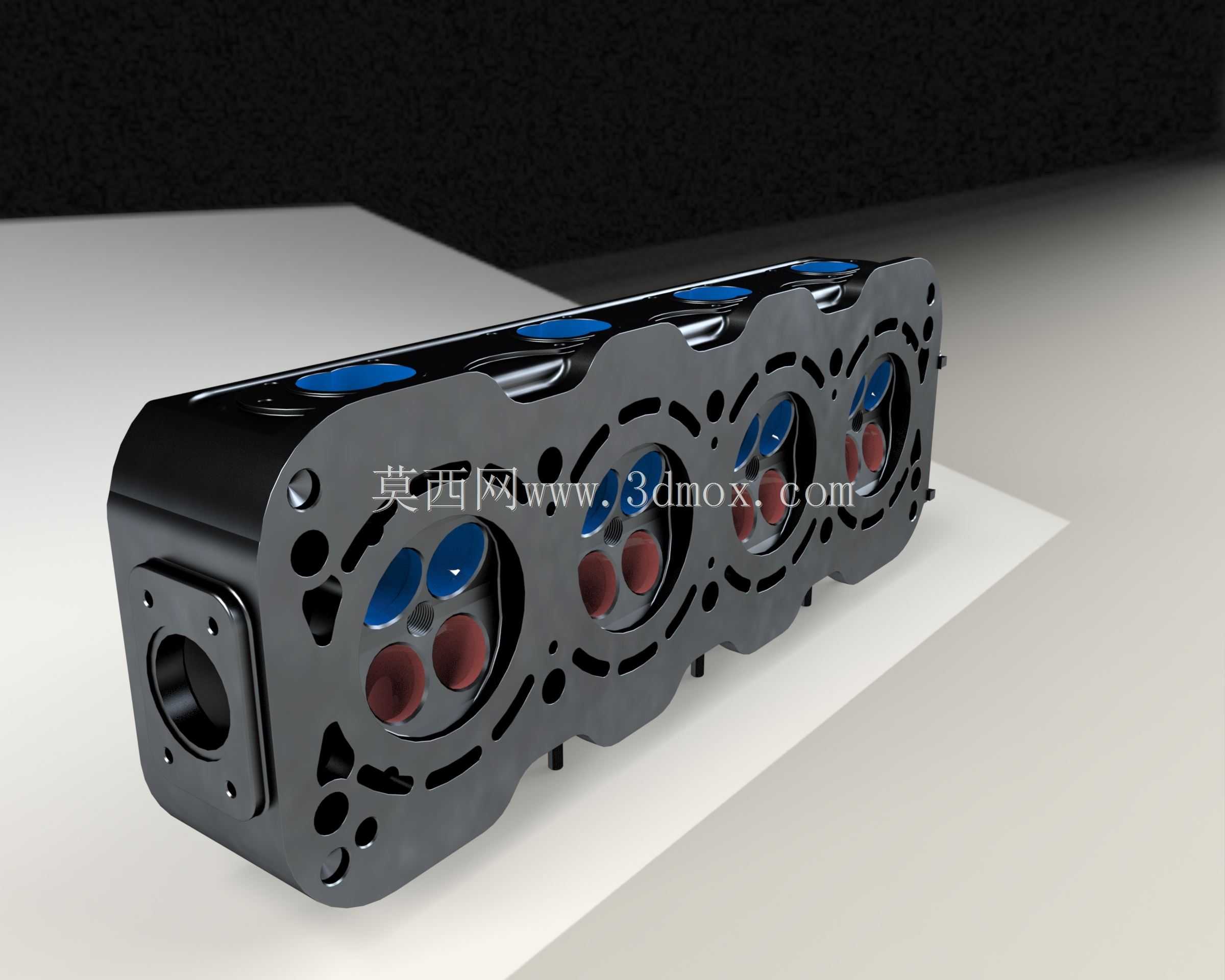

这款气缸盖是直列四缸内燃机的核心承压部件，主要适配小排量乘用车、轻型商用车的四冲程汽油机或柴油机，也可用于小型工程机械、农用动力机组的动力单元配套，在整机中承担密封气缸上平面、与活塞顶面及气缸壁共同围成燃烧室的核心作用，同时集成进排气道、冷却水道、润滑油道、气门安装座、喷油器/火花塞安装孔等结构，是发动机配气机构、冷却系统、润滑系统的集成载体。从结构设计逻辑来看，该气缸盖采用整体式铸造结构，材质适配常规蠕墨铸铁或铸铝方案，进排气道采用异侧布置形式，每个气缸对应两个进气门、两个排气门的四气门结构，能在高转速工况下保证充足的进排气效率，气道走向经过平滑过渡处理，减少进气阻力与排气背压，提升充气效率。燃烧室部分采用挤气面设计，配合活塞顶部的凹坑结构可在压缩行程末端形成合理的挤流紊流，加快混合气燃烧速度，降低爆震倾向。冷却系统采用分层水套设计，针对鼻梁区、气门座圈周围等热负荷集中区域设置定向导流结构，保证冷却液能优先带走高热负荷区域的热量，避免局部过热导致的热变形、开裂问题。润滑油道采用内置式钻孔结构，直接连通缸体主油道，为凸轮轴、气门摇臂等配气机构部件提供压力润滑，减少运动副磨损。安装边界方面，气缸盖下平面设置有均匀分布的螺栓孔，按照从中间向两侧分次对角拧紧的工艺要求与缸体连接，配合多层金属气缸垫实现燃气、冷却液、润滑油的三道密封，避免三漏问题；侧面预留有进排气歧管、节温器座、水泵连接口的安装法兰，端面平面度、螺栓孔位置度均满足量产装配公差要求，端面设置的定位销孔可保证与缸体、歧管等部件的装配定位精度。上端面预留气门室盖安装位，可直接匹配对应排量机型的气门室罩盖组件，凸轮轴安装座孔同轴度公差控制在0.02mm以内，保证凸轮轴运转平顺性，降低配气机构的运转噪音与磨损速率。在实际工况中，气缸盖需要承受燃烧室最高爆发压力的反复冲击，同时长期在高低温交变的环境下工作，因此结构设计时在各孔道交汇处、壁厚过渡区域均设置了合理的铸造圆角，避免应力集中导致的疲劳失效，壁厚设计兼顾轻量化与结构强度要求，非受力区域做了减薄处理，整体重量控制在同排量机型的合理区间内，兼顾散热性能与结构刚性。
