六缸气动径向发动机结构展示

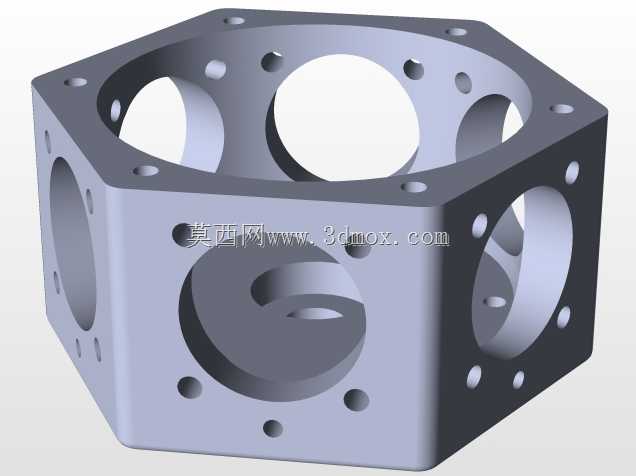

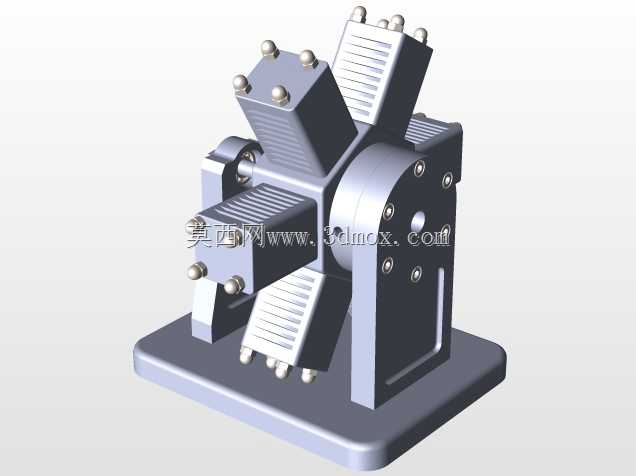

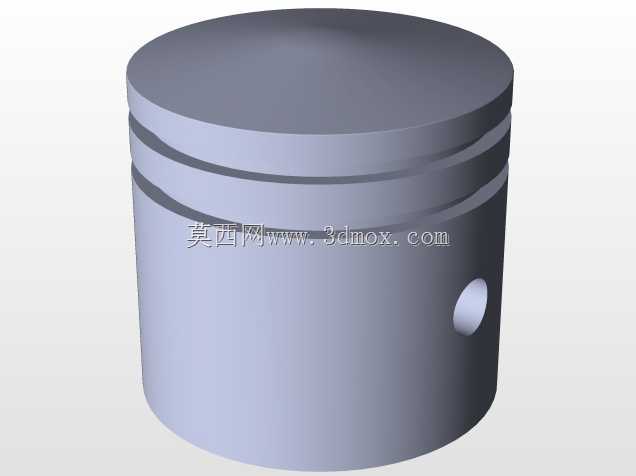

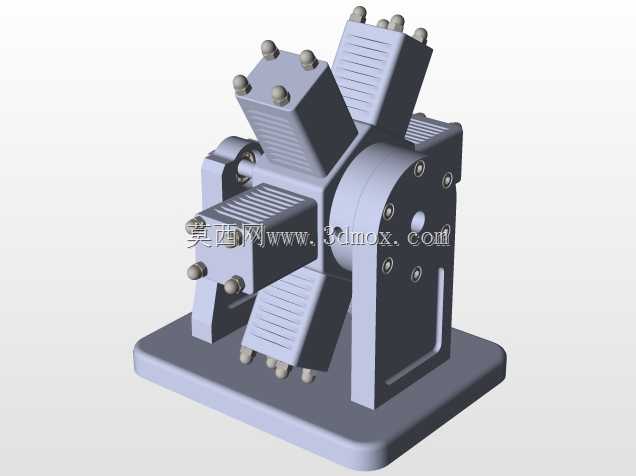

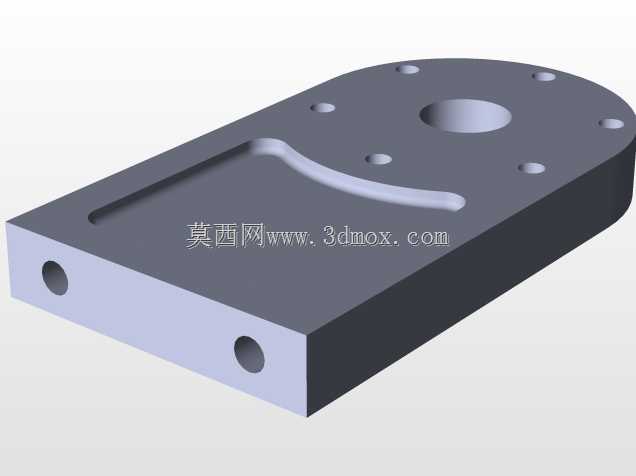

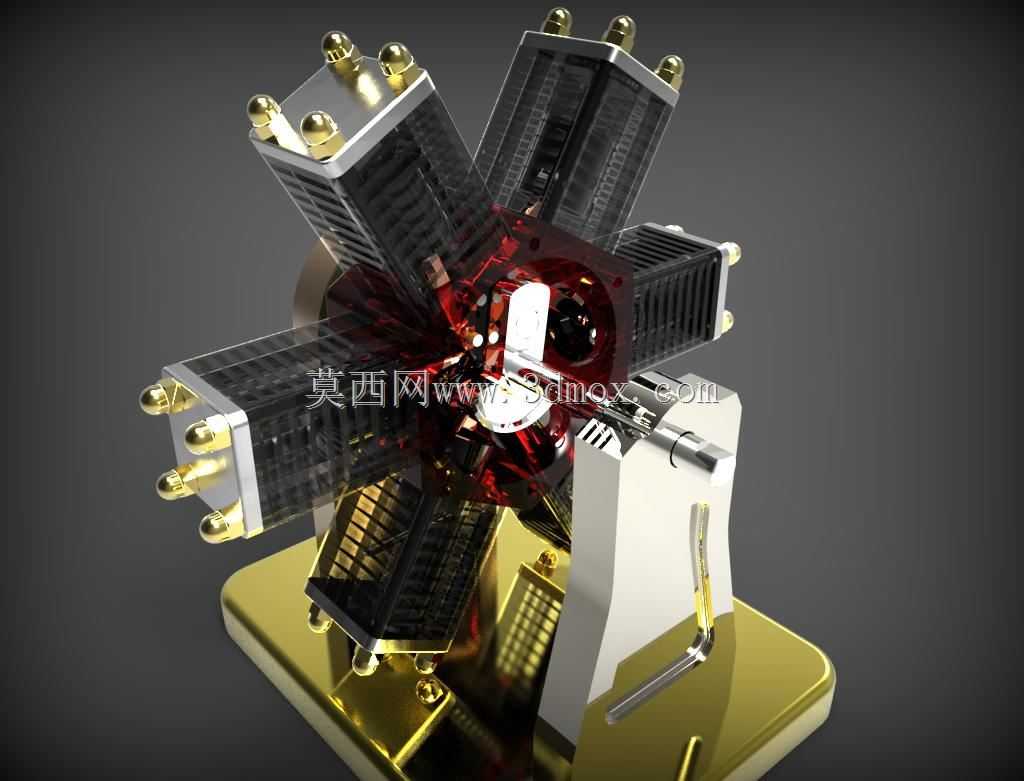

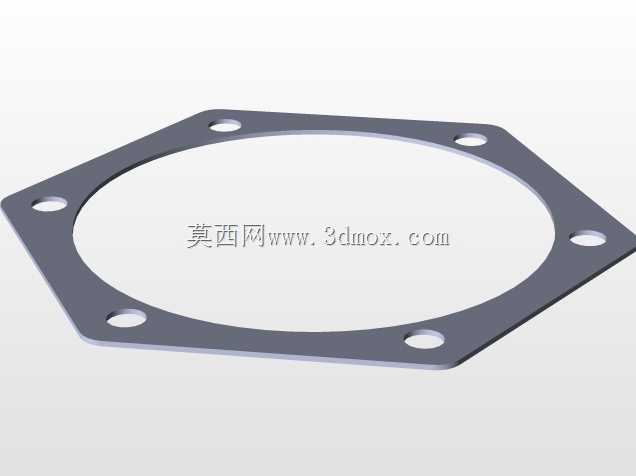

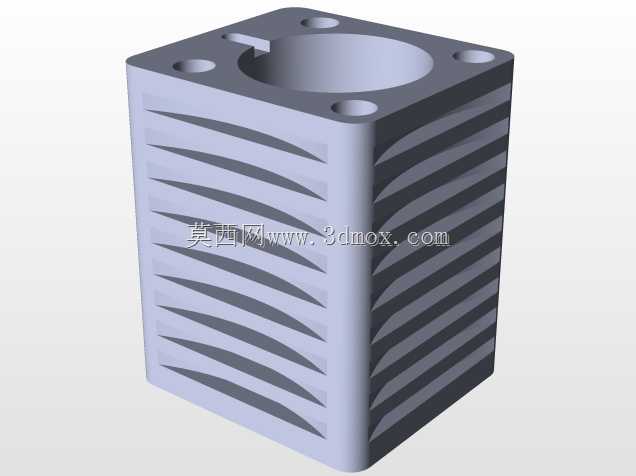

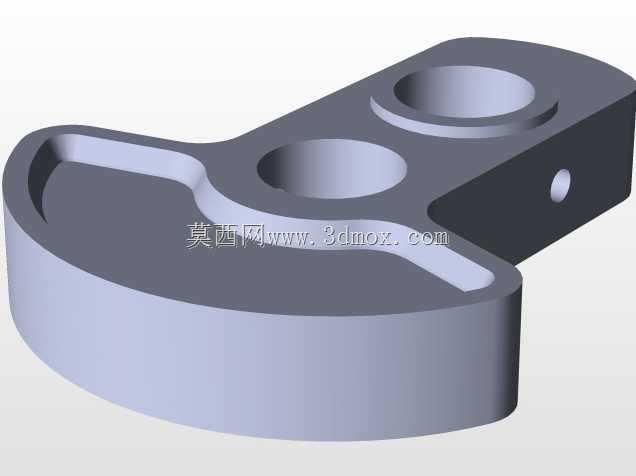

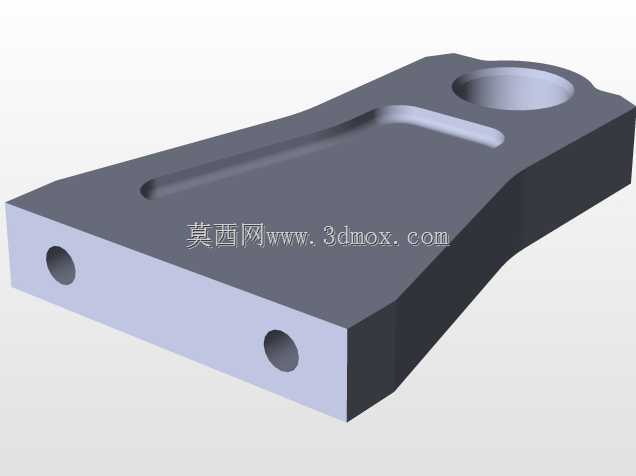

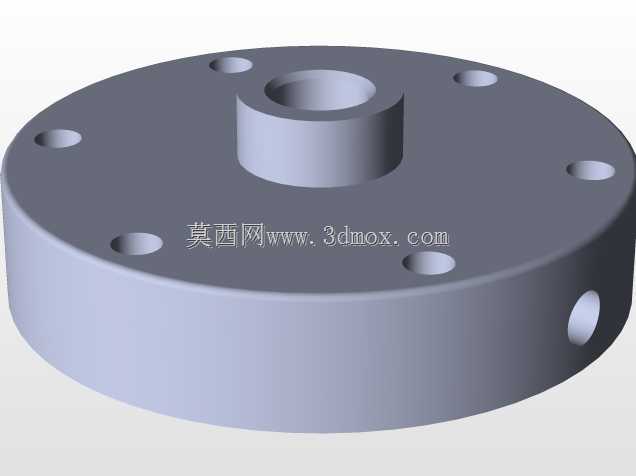

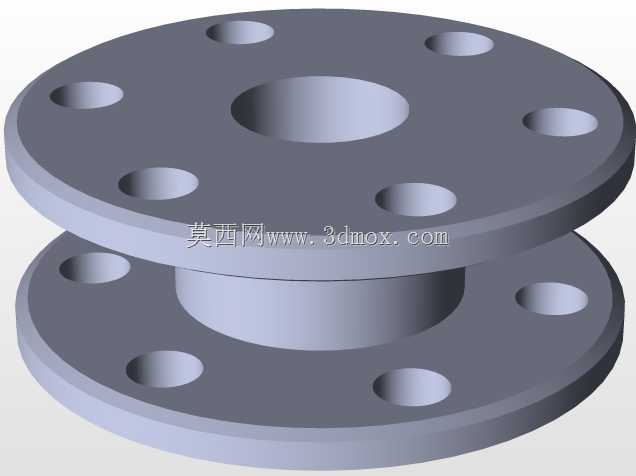

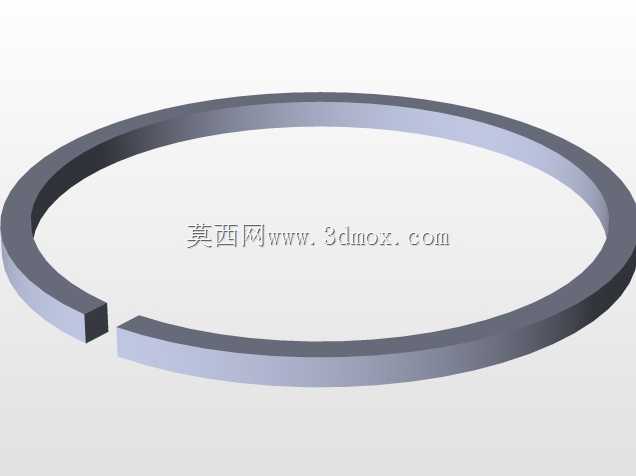

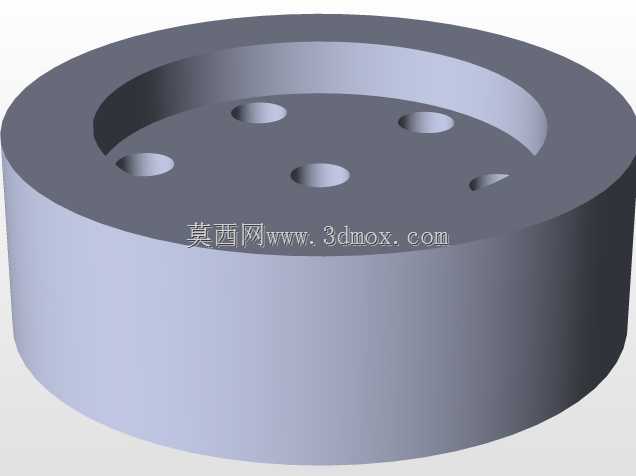

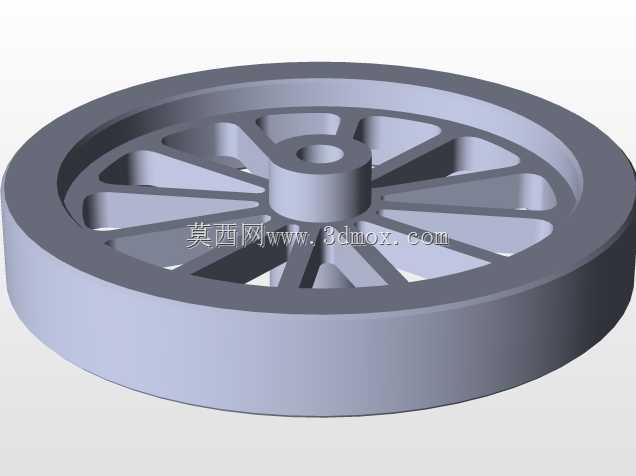

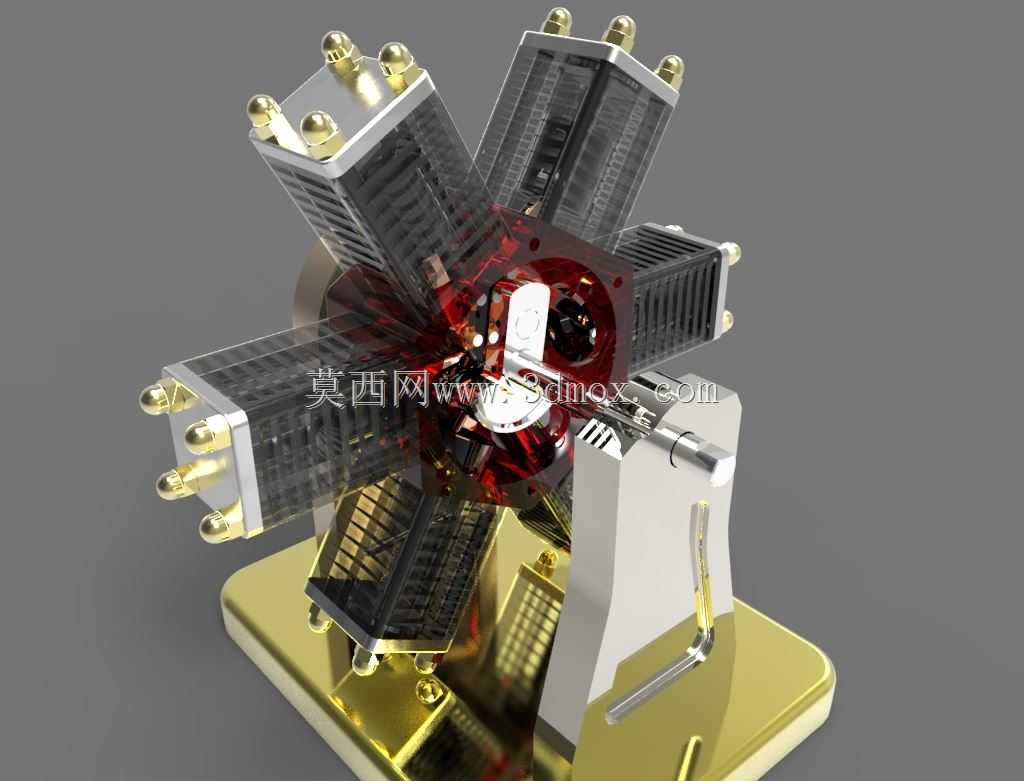

这款六缸气动径向发动机，是典型的星型排布动力输出装置，最早这类结构的动力单元广泛应用于航空活塞动力领域，凭借紧凑的径向布局，在相同缸数下能大幅缩短整机轴向尺寸，让动力单元的重心更集中在输出轴端，适配对安装空间轴向长度有严格限制的场景。如今这类气动径向动力单元，除了用于教学演示、机械原理科普场景外，也常被改装适配到小型特种作业动力平台、复古动力装置复刻、定制化气动传动系统中，依靠压缩空气作为动力源，工作过程无燃油燃烧的爆震与高温，运行噪音更低，在对防爆、洁净度有要求的封闭车间动力场景中也有独特的应用优势。从功能特性来看，六个气缸围绕中心曲轴呈放射状均匀排布，每个气缸的活塞连杆都铰接在中心曲轴的曲柄销上，当压缩空气按预设配气顺序依次进入各个气缸时，会推动活塞做往复直线运动，通过连杆将直线作用力转化为曲轴的旋转扭矩，相比直列排布的同缸数气动发动机，径向结构的曲轴受力更均匀，多缸交替做功时的扭矩输出更平顺，不需要额外加装大质量飞轮就能获得稳定的转动输出，大幅降低了整机的自重占比。在设计思路上，这款模型完整还原了径向发动机的核心配气逻辑、活塞连杆运动配合关系，以及缸体散热结构、曲轴支撑座、输出端连接位的细节：每个气缸外侧都设计了仿散热鳍片的结构，既还原了真实发动机的散热设计特征，也让缸体外观更具机械质感；中心的曲轴箱采用半开放的展示结构，能直观看到内部曲柄连杆的运动配合关系，方便理解动力传递的完整路径；底部的一体式安装基座做了加厚处理，预留了固定安装的孔位边界，能保证整机运行时的稳定性，不会因为多缸交替做功产生的侧向力出现偏移。从安装边界来看，整机的径向尺寸由六个气缸向外延伸的长度决定，轴向尺寸仅覆盖曲轴箱与基座的厚度，安装时只需要固定底部基座的四个连接点位，将输出轴端与被驱动的负载轴做同轴连接即可，不需要额外预留侧面的大尺寸操作空间，适配小空间内的动力集成需求。这类径向气动结构的动力装置，相比同功率的直列气动马达，在相同输出扭矩下整机重量能降低三成左右，而且维护时只需要单独拆解外侧的单个气缸，不需要完全拆解整机主体，日常检修保养的便捷性更高，在小型定制化动力场景、机械原理教学展示、复古动力模型复刻领域都有很高的应用价值。
