紧凑型标准皮带输送机构三维设计

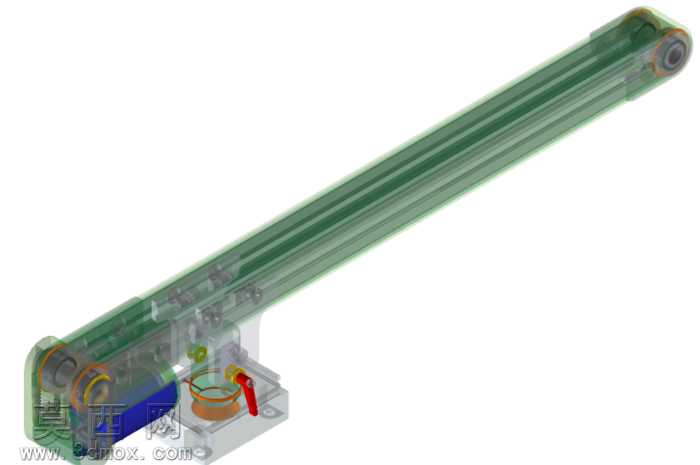

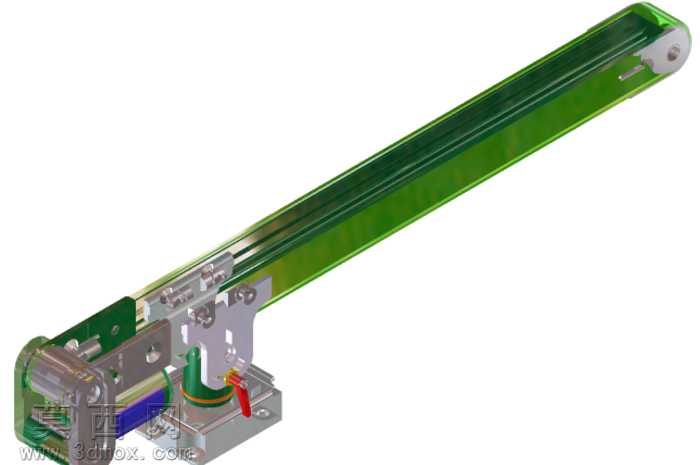

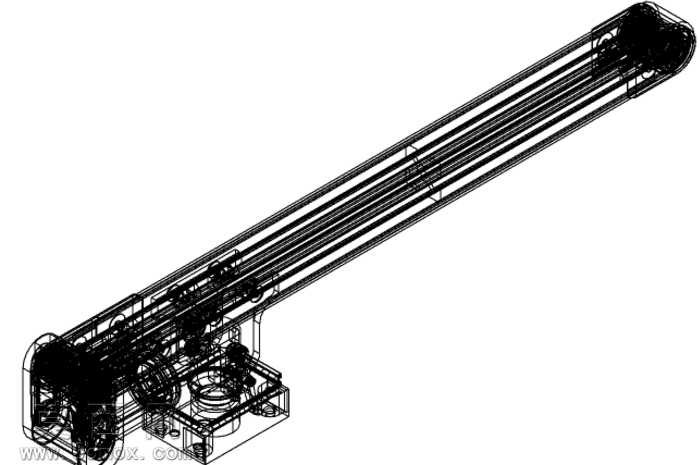

本模型为紧凑型标准皮带输送机构，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对每一个零部件都进行了精准的尺寸约束与装配定位，确保整体结构无干涉、装配逻辑符合实际生产装配流程。渲染阶段采用写实材质方案，输送皮带赋予半透明绿色聚氨酯材质，既还原了工业皮带的真实质感，又可直观观察内部传动结构；机架与安装支架采用阳极氧化铝材质，金属表面做细微磨砂处理，还原工业铝型材的哑光金属质感；驱动端的张紧调节部件、固定螺栓等标准件采用不锈钢材质，金属反光特性经过精细调整，区分不同金属部件的材质差异；驱动辊与从动辊表面做滚花质感处理，还原辊筒与皮带之间的摩擦接触面特征。结构设计上，该输送机采用单侧驱动端集成布局，将驱动电机安装位、皮带张紧调节机构、机架固定座集成在同一端安装板上，大幅缩减设备整体占用空间；张紧机构采用滑块式调节设计，通过调节螺栓即可调整从动辊位置实现皮带张紧度调节，无需拆解整体结构，维护操作便捷；机架采用两侧平行铝型材作为主梁，搭配透明侧护板，既保证结构刚性，又可实时观察皮带运行状态，避免物料卡滞无法及时发现；底部安装座预留多组安装孔位，可适配不同的生产线安装需求，支持水平安装与小角度倾斜安装场景。设计思路围绕小型物料的短距离精准输送需求展开，整体结构紧凑、零部件通用化程度高，大部分紧固件、辊筒部件均采用行业标准件，可降低生产制造成本与后期维护配件成本；模型完成装配后经过运动仿真验证，皮带运行轨迹平稳无偏移，张紧调节行程满足皮带长期使用后的张紧补偿需求，各运动部件之间预留合理的运行间隙，避免运行过程中出现摩擦异响或部件磨损过快的问题，可直接用于自动化生产线的方案布局设计、小型输送设备的开发参考，也可作为教学演示案例用于输送机构原理讲解。
