车辆悬架螺旋弹簧减震器结构设计

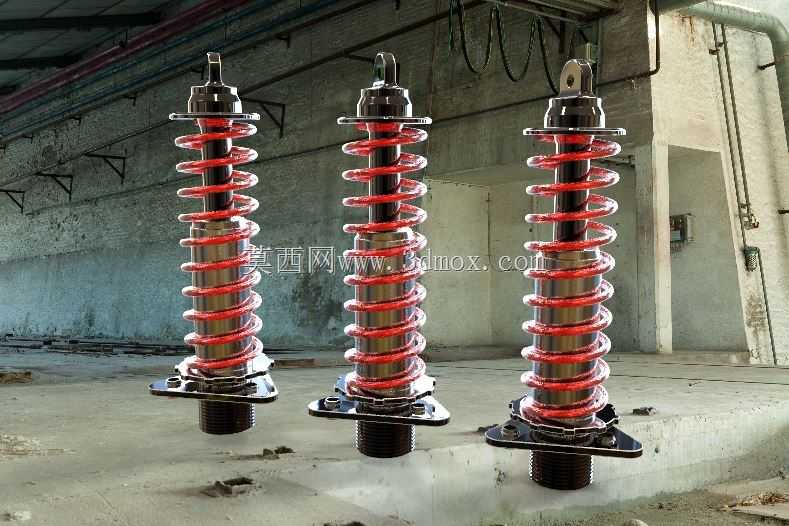

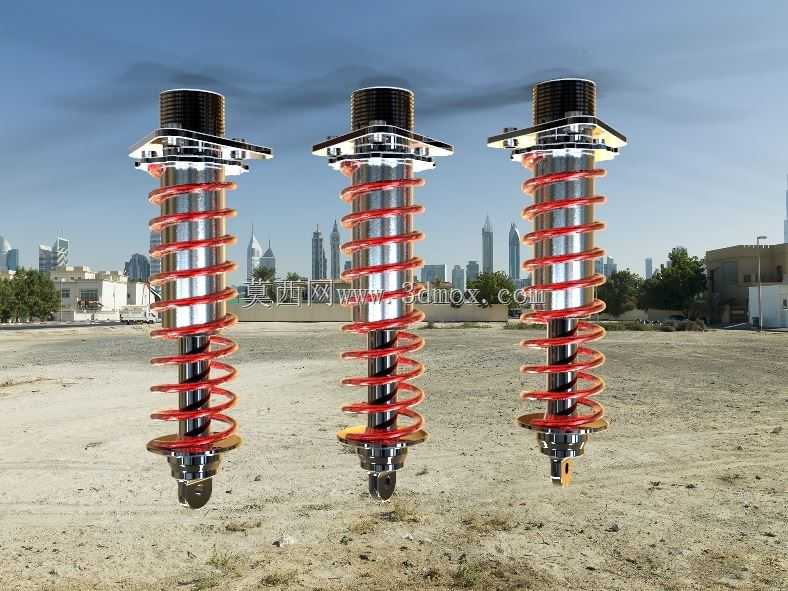

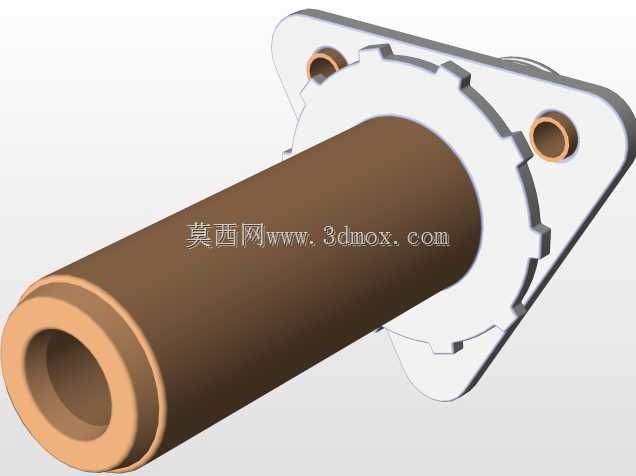

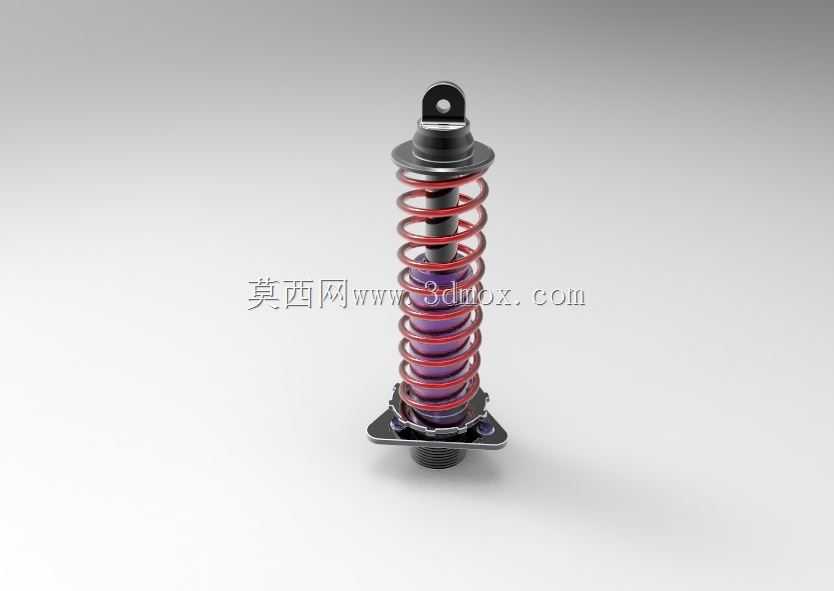

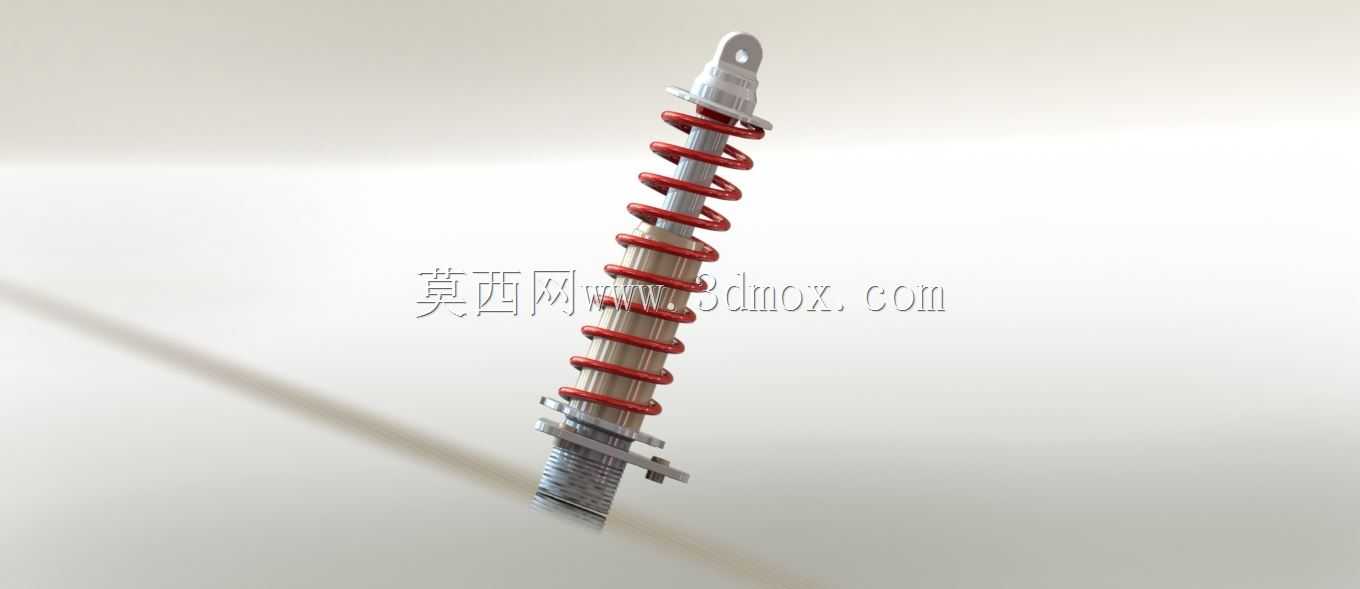

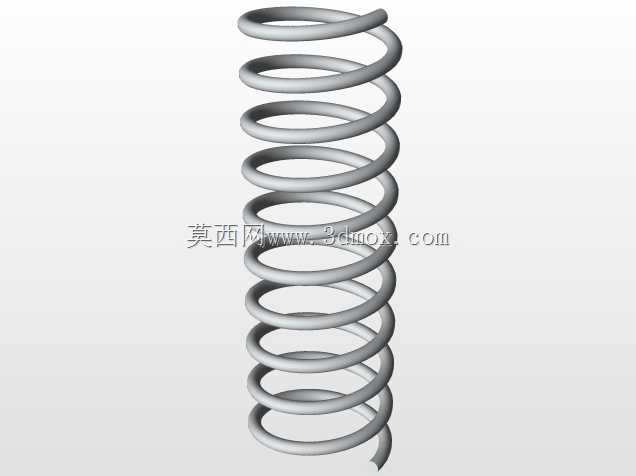

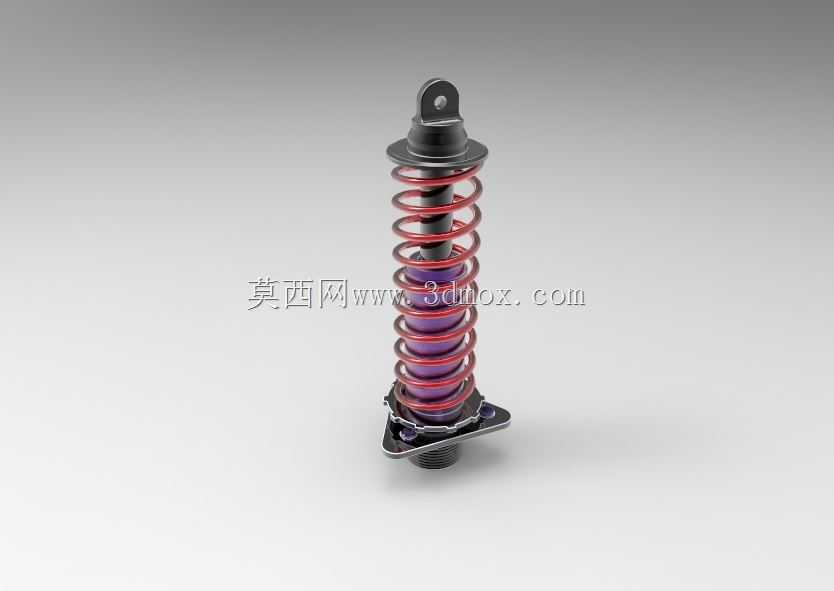

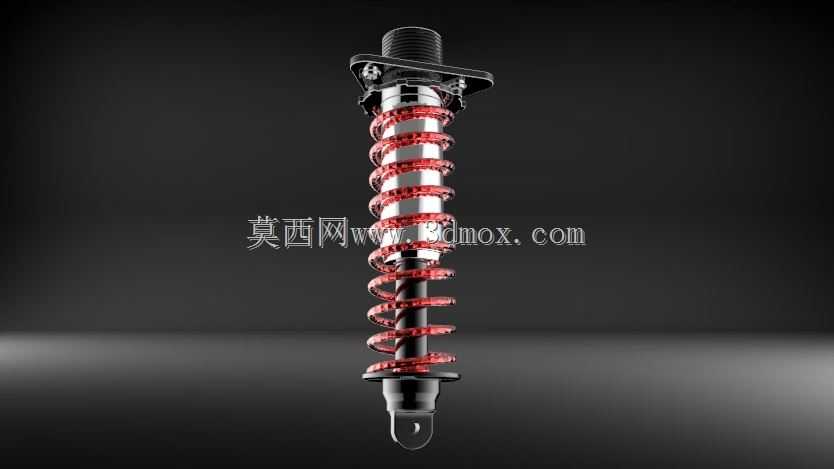

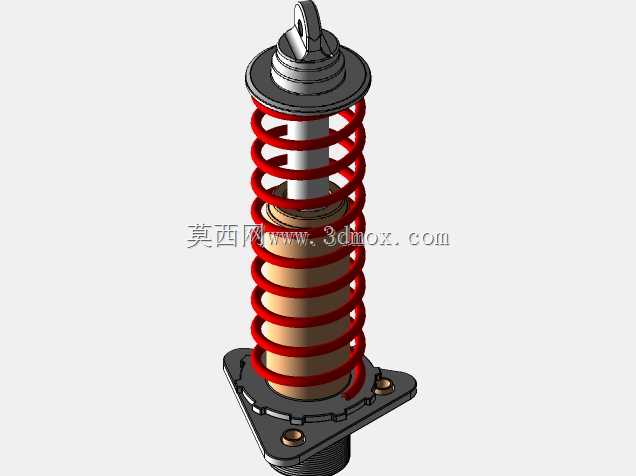

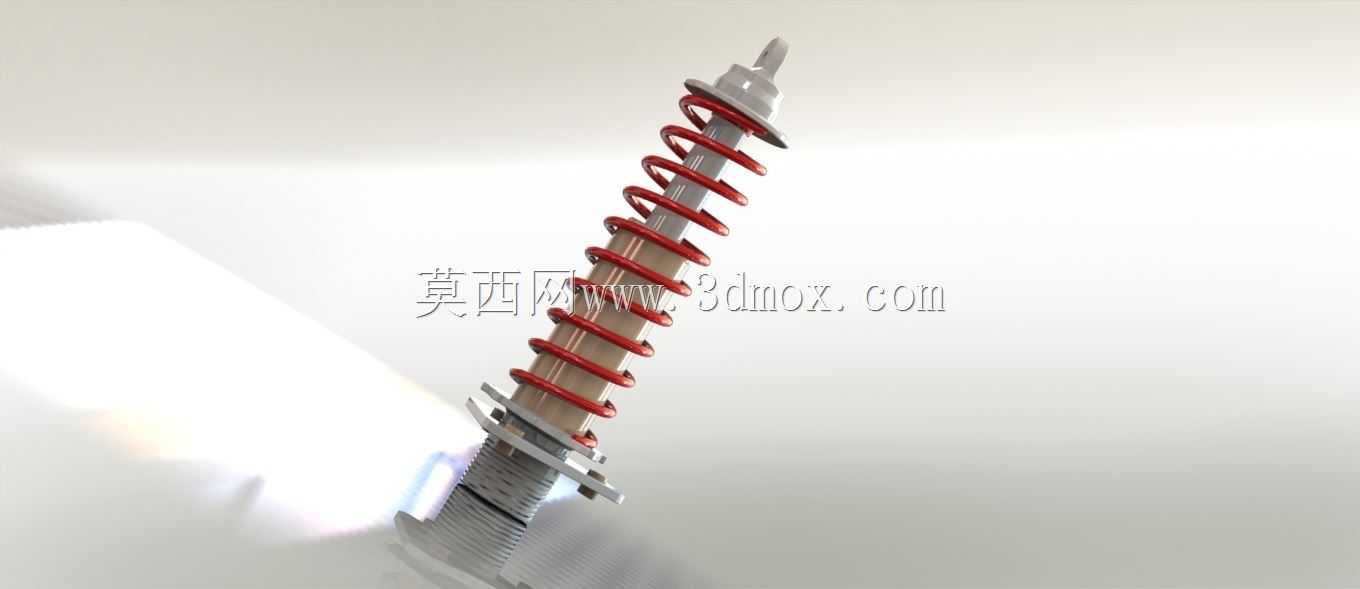

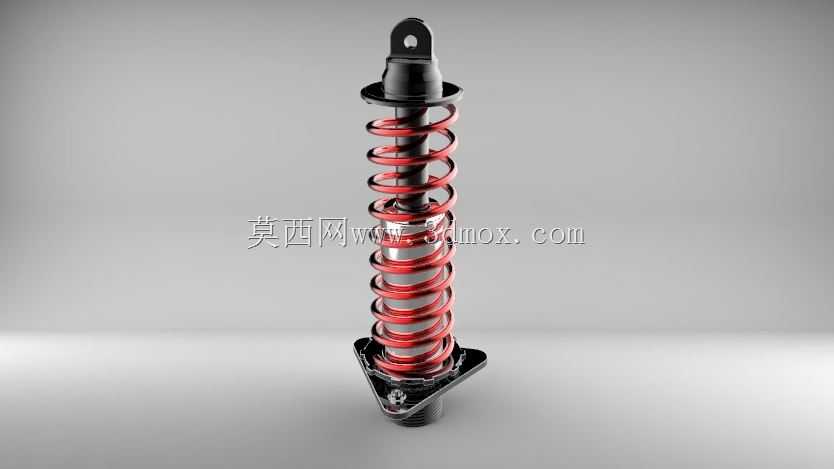

本次设计的减震组件是车辆行驶系统中的核心缓冲阻尼部件，主要应用于乘用车辆、非公路作业车辆、两轮骑行设备的轮端连接部位，承担着滤除路面颠簸冲击、维持轮胎接地附着力、保障行驶操控稳定性的核心作用。在实际行驶场景中，当车辆经过坑洼路面、减速带或者非铺装碎石路面时，路面传递的瞬时冲击力会首先作用于轮端连接结构，这套减震组件会通过螺旋弹簧的弹性形变吸收瞬时冲击能量，再通过内部阻尼结构将弹性势能逐步耗散，避免冲击力直接传递至车架或车身结构，既能够提升驾乘人员的乘坐舒适度，也能减少车身结构受交变冲击产生的疲劳损伤，同时避免车轮因为弹跳失去抓地力，保障制动、转向动作的执行可靠性。从功能特性来看，这套组件采用了螺旋弹簧与阻尼筒同轴集成的结构布局，外层红色涂装的螺旋弹簧承担主要的承载与冲击吸收作用，弹簧的螺距、线径经过匹配调校，能够适配不同载荷下的压缩行程需求，不会出现小冲击过硬、大冲击触底的问题；中间的金属阻尼筒内置液压阻尼结构，能够约束弹簧的往复弹跳动作，避免弹簧吸收冲击后反复伸缩导致的车身持续晃动，上下两端的安装法兰与螺纹连接柱，分别对应车架侧与轮边转向节侧的安装点位，安装时不需要额外设计转接结构，能够直接适配对应车型的安装位。设计过程中首先围绕安装边界确定了整体尺寸参数，总长度适配常规紧凑型车辆的轮拱安装空间，下端安装法兰的孔位间距匹配主流转向节的安装孔距，上端的连接吊耳尺寸适配车架减震塔的固定点位，保证安装后不会与周边的转向拉杆、刹车管路、轮拱内衬产生运动干涉；弹簧的最大压缩行程经过反复校核，在车轮最大跳动行程范围内，弹簧不会出现并圈压死的情况，阻尼筒的活塞杆行程也预留了足够的冗余量，避免极限工况下出现活塞杆拉脱或者筒底撞击的问题。结构细节上，弹簧上下两端都设置了弹簧座与橡胶缓冲垫，避免弹簧金属部分直接与金属安装座硬接触产生异响，同时能够分散弹簧端部的接触应力，延长弹簧的疲劳寿命；阻尼筒的外表面做了防尘密封结构设计，能够阻挡行驶过程中飞溅的泥水、沙尘进入阻尼筒内部，避免油封磨损导致的阻尼油泄漏，保障长期使用的阻尼性能稳定性。这套减震结构的设计兼顾了承载能力、缓冲效果与安装通用性，既可以用于常规民用车辆的原厂配套结构参考，也可以用于改装车辆的减震性能匹配调校，能够覆盖不同使用场景下的缓冲减震需求。
