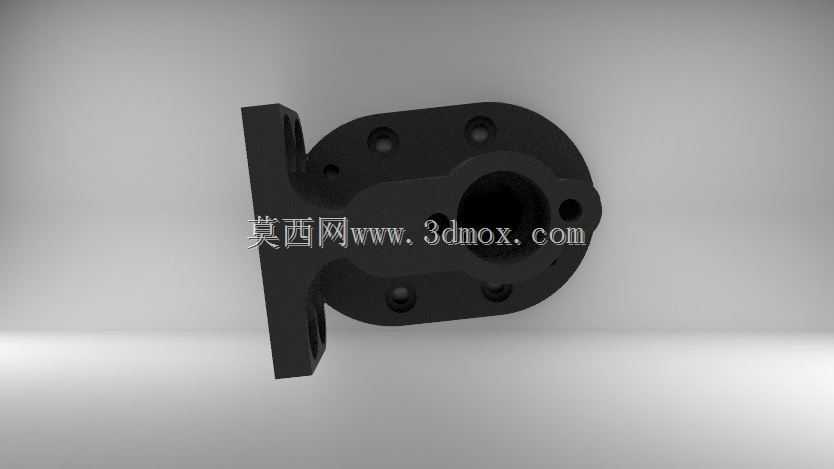

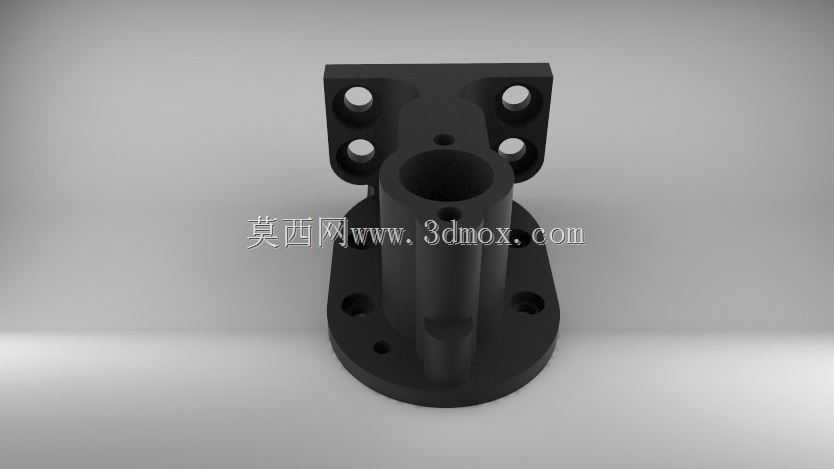

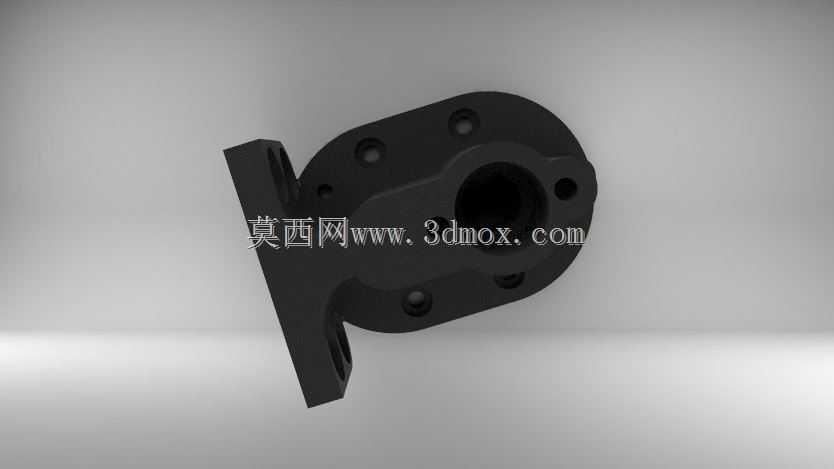

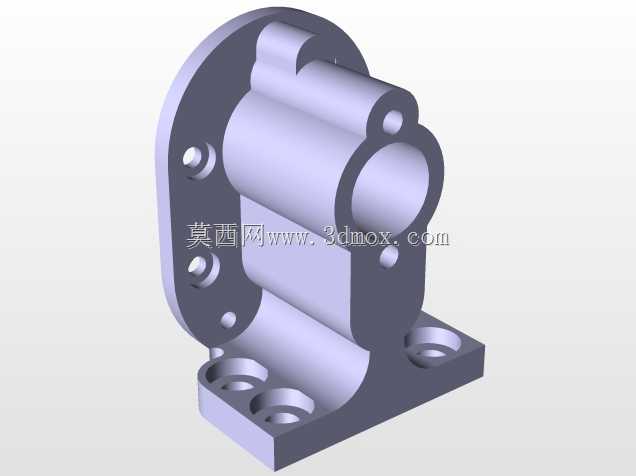

CATIA设计齿轮泵体三维结构模型

在液压传动与低压流体输送场景中，齿轮泵是应用极为广泛的动力转换元件，而泵体作为齿轮泵的核心承载壳体，其结构设计直接决定了整泵的装配精度、承压能力与运行寿命。这款齿轮泵体的设计围绕外啮合齿轮泵的装配需求展开，首先从安装边界来看，底部带安装孔的方形法兰底座是整泵的固定基础，四个沉头安装孔的孔位公差需严格匹配安装基座的螺纹孔位置，安装面的平面度要求控制在0.02mm以内，避免装配后出现壳体变形导致的齿轮啮合卡滞、端面泄漏等问题。从功能结构上划分，泵体内部的型腔是容纳一对啮合齿轮的核心空间，型腔的内径尺寸需与齿轮齿顶圆保留0.03-0.05mm的间隙，既保证齿轮转动无剐蹭，又能将齿顶间隙泄漏量控制在合理范围内；侧面的圆形通孔是泵轴的伸出通道，孔内预留的密封件安装槽位，可适配骨架油封或机械密封结构，防止泵内流体沿轴向外泄漏。左侧的法兰安装面是泵体与端盖的配合面，法兰上均匀分布的螺栓孔需与端盖孔位完全同轴，配合面的表面粗糙度需达到Ra1.6以下，装配时配合密封垫片即可实现端面的静密封，避免高压工况下的流体渗漏。上部的凸台结构是进油口与出油口的连接基座，进出油口的通径设计匹配齿轮泵的额定流量参数，流道内壁做圆弧过渡处理，减少流体在泵腔内的沿程阻力与湍流损失，降低泵运行过程中的噪音与能耗。设计过程中首先需要确定齿轮副的中心距参数，以此反推泵体型腔的中心位置与尺寸边界，再根据额定工作压力计算壳体的壁厚，这款泵体的壁厚设计兼顾了轻量化与承压需求，在1.6MPa的额定工作压力下，壳体的应力分布均匀，无应力集中的薄弱区域，底座与主体连接位置做了大圆角过渡，避免长期受压力脉动影响出现疲劳裂纹。在实际应用场景中，这类齿轮泵体可适配机床液压系统、润滑系统、小型液压站的供油单元，也可用于低压燃油输送、润滑油循环等工况，其安装法兰的尺寸符合通用齿轮泵的安装互换标准，可直接替换同规格的现有泵体部件，无需改动安装基座与管路接口。从建模逻辑来看，设计时优先绘制底座的安装基准面，再通过拉伸、旋转特征构建主体型腔结构，螺栓孔、密封槽等细节特征通过阵列、切除命令完成，所有配合面的尺寸均标注了形位公差要求，建模过程中同步做了装配干涉检查，确保装入齿轮、轴、端盖等配件后无干涉问题，流道部分做了流体仿真验证，在额定流量下的流阻符合设计预期。泵体的材质适配范围较广，批量生产时可采用铸铁压铸或铝合金压铸工艺，小批量定制也可通过型材铣削加工成型，不同材质对应的壁厚可根据实际承压需求做小幅调整，但安装孔位、配合面尺寸需保持统一，保证配件的互换性。
