可实现旋转转不等速往复的急回传动结构

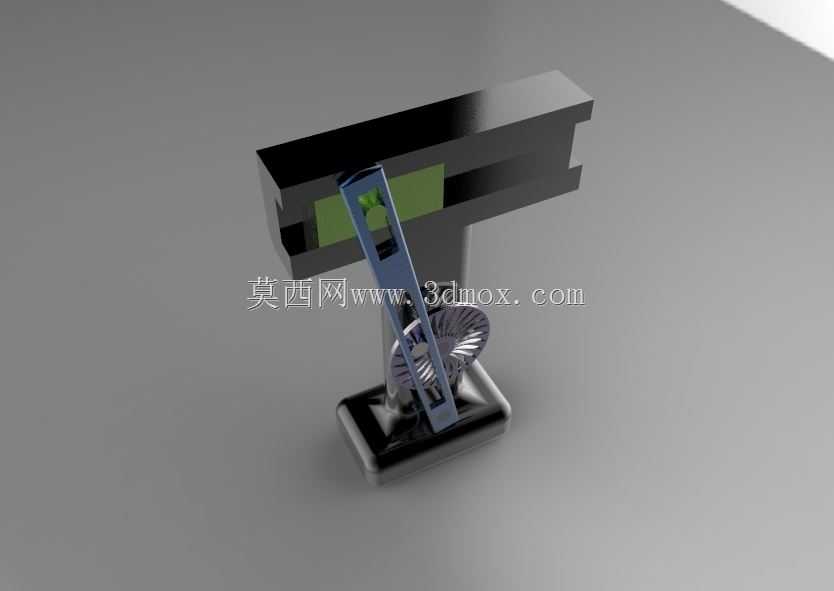

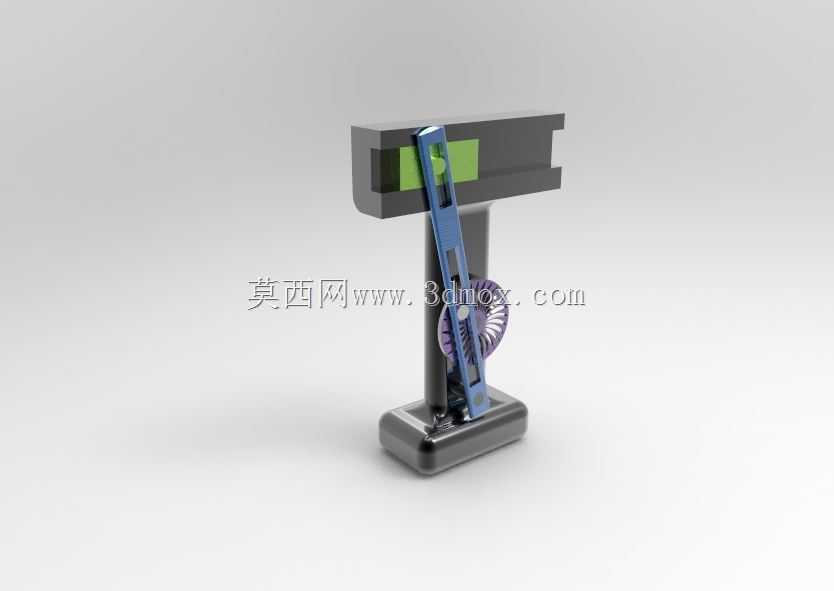

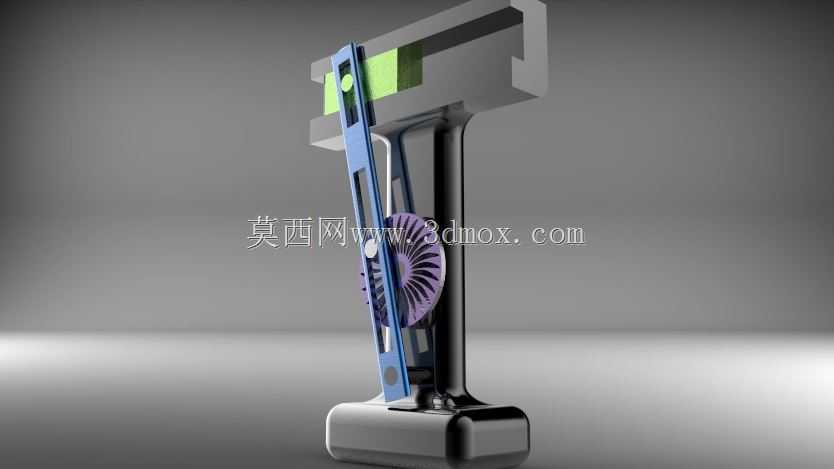

　　在开槽加工、轻型冲压往返工位这类需要工作行程平稳推进、回程快速复位的生产场景里，急回机构是决定设备节拍与加工稳定性的核心传动部件，这套结构的设计核心就是解决单方向旋转输入下，往返行程速度差的匹配问题，避免回程空耗过多作业时间，同时保证工作行程的运动速度均匀，不会因为速度波动导致加工面出现振纹或者送料错位。从结构布局来看，这套机构采用立式安装的支撑基座，底部的配重底座直接承担整个传动副的倾覆力矩，安装时只需要保证底座与设备安装台面的平面度公差在0.1mm以内，通过四个沉头固定孔完成锁紧，不需要额外做辅助支撑，整体安装边界的宽度控制在120mm区间，高度方向从底座安装面到顶端滑块导轨的总高度为280mm，

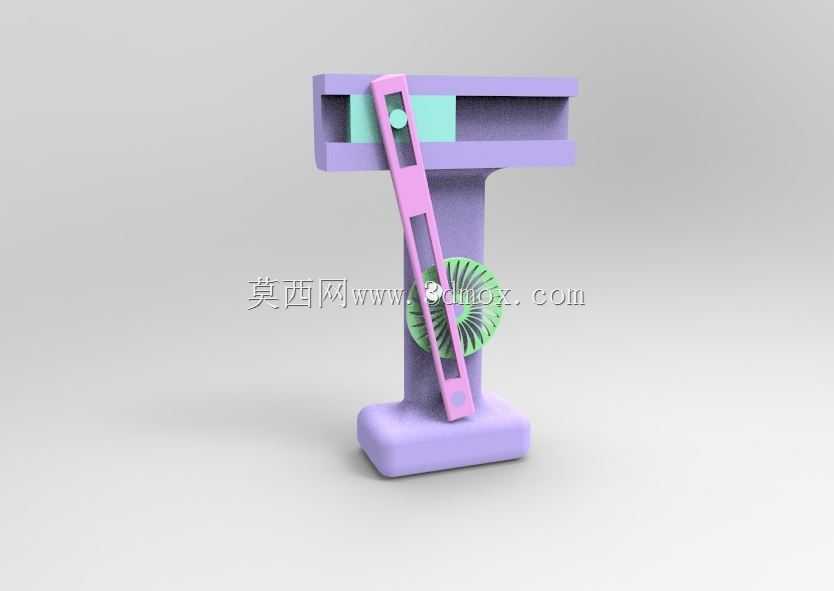

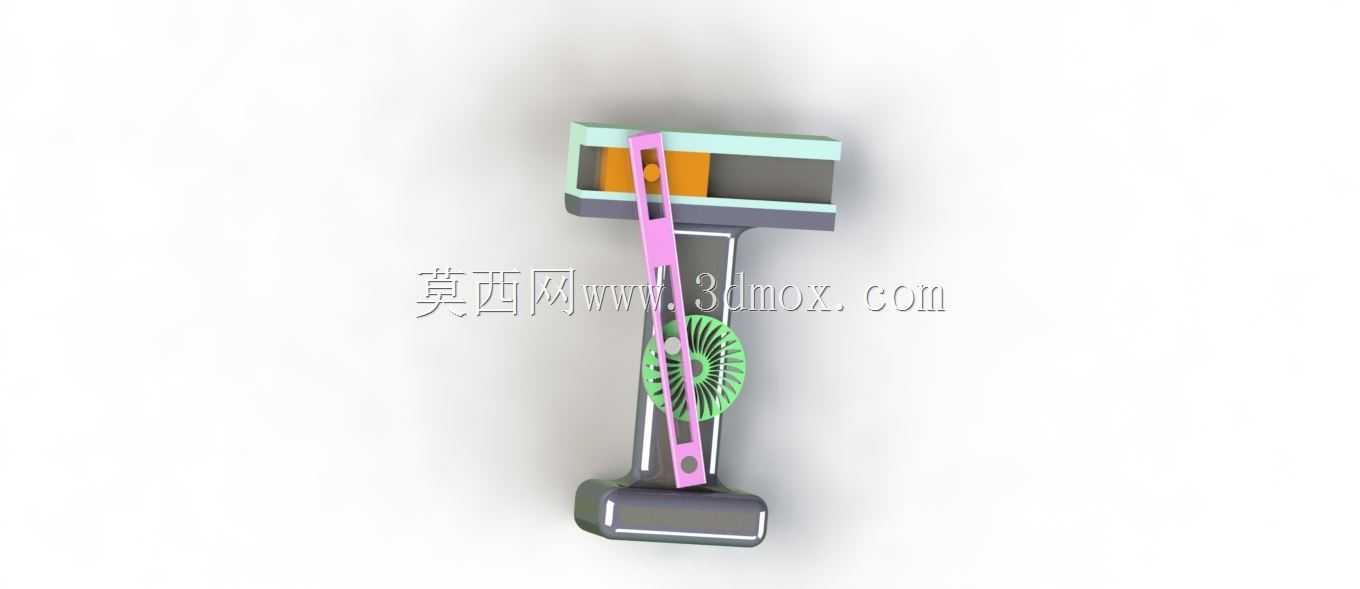

　　前后方向的伸出尺寸不超过90mm，在小型台式开槽设备、半自动成型机的内部传动舱里都能找到适配的安装空间，不会和周边的送料组件、刀架固定结构产生运动干涉。设计过程中首先要匹配的是运动行程与速比的关系，工作行程时，摆杆带动顶端的滑块沿着水平导轨做匀速直线运动，这个阶段的运动速度匹配开槽刀具的进给速率，保证切削过程中每齿进给量稳定在合理区间，不会因为进给速度突变导致刀具崩损；而回程阶段，通过曲柄连杆的角度差设计，让摆杆的摆动角速度提升至工作行程的1.8倍左右，大幅缩短空回程的时间，在不提升驱动电机转速的前提下，把单循环作业周期压缩近30%，这也是急回特性在实际生产中最核心的价值。结构的运动副配合上，

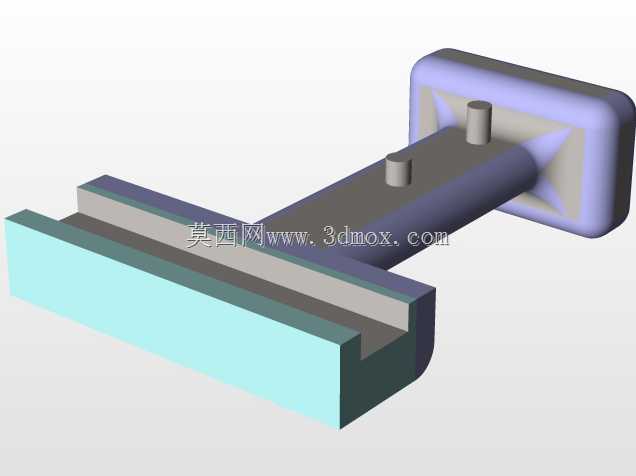

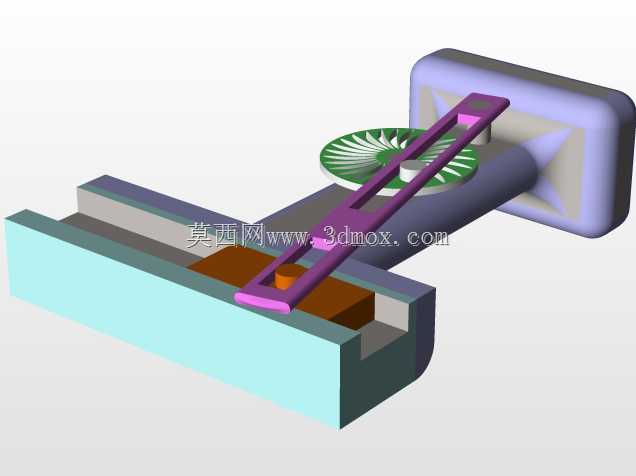

　　摆杆与曲柄连接的转动副采用耐磨衬套过盈配合，衬套内壁开有储油槽，日常维护时只需要定期加注润滑脂就能保证长期运行无卡滞，顶端的滑块与导轨之间采用间隙配合，间隙值控制在0.02-0.04mm之间，既保证滑动顺畅无阻滞，又不会因为间隙过大导致运动过程中出现横向窜动，影响末端执行件的位置精度。很多一线结构设计人员在选型这类急回结构时，容易忽略摆杆的刚度校核，这套结构的摆杆采用变截面设计，靠近曲柄连接端的截面厚度更大，承受交变扭矩的位置做了圆角过渡处理，避免应力集中导致长期运行后出现摆杆变形甚至断裂的问题，底座部分采用一体化铸造成型的结构，内部设置有加强筋，既降低了整体重量，又能保证传动过程中底座不会因为振动产生位移，

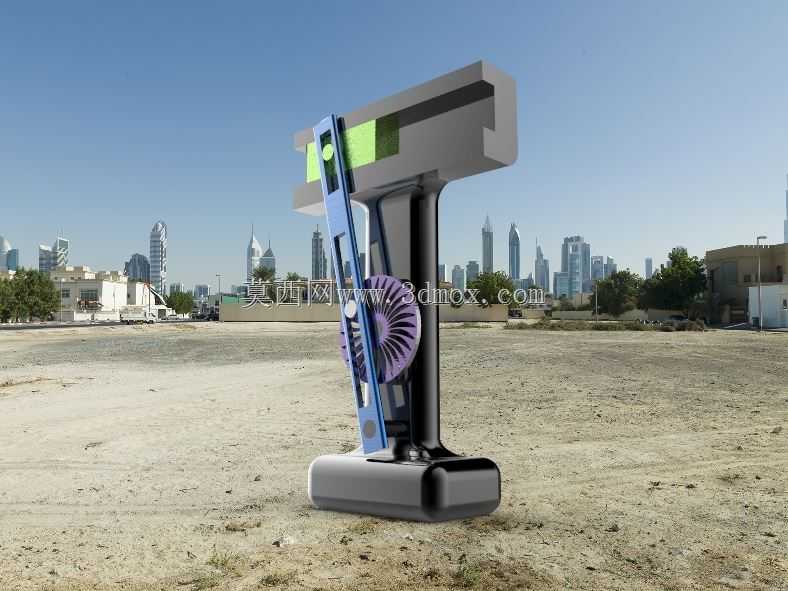

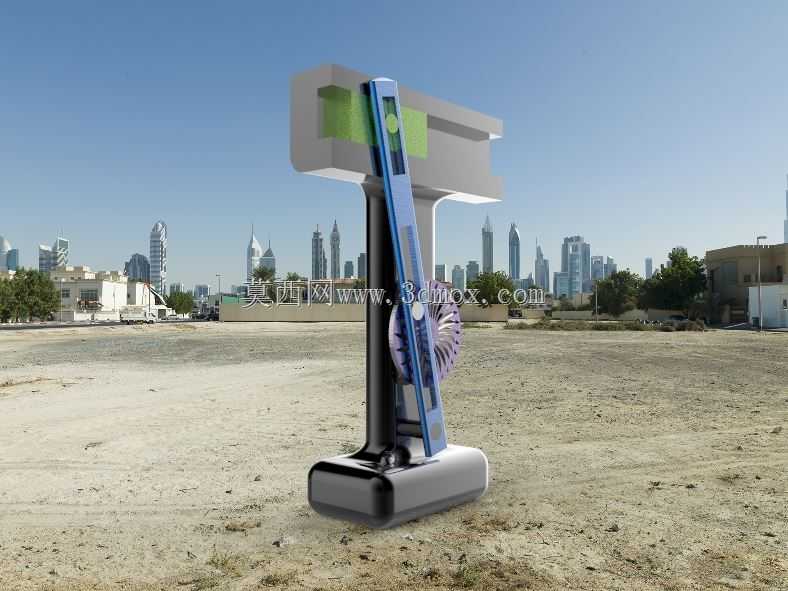

　　不需要额外做混凝土基础固定，适配移动式轻型加工设备的安装需求。从实际应用的适配性来看，这套结构不需要复杂的电控系统配合，只需要接入恒定转速的旋转动力源，就能自动实现往返行程的速度差输出，相比采用伺服电机正反转实现往返运动的方案，整体成本更低，故障率也大幅降低，尤其适合在中小型成型设备、专用开槽机床、轻载往复输送工位上使用，不需要编写复杂的运动控制程序，装配完成后只需要调整曲柄的偏心距，就能在0-60mm区间内灵活调整末端滑块的往复行程，适配不同加工宽度的作业需求。在装配调试环节，需要重点保证曲柄转轴与摆杆转动轴的平行度公差，两轴的平行度误差不能超过0.05mm，否则会导致运动过程中出现卡滞、异响，长期运行还会加剧衬套的异常磨损；导轨的安装面需要与摆杆的摆动平面保持垂直，保证滑块运动过程中不会出现别劲的情况，空载试运行时，手动盘车应该能感受到全程运动顺畅，无明显的卡点，空载运行电流波动不超过额定电流的10%才算调试合格。这套结构的运动特性经过实际工况验证，在每分钟30次往返的运行频率下，连续运行8小时的行程重复定位精度能控制在0.1mm以内，完全满足轻型加工、送料工位的精度要求，不会因为长期运行出现行程漂移的问题。
