多段式棱角造型曲面塑料瓶结构设计

　　日常快消品包装领域里，塑料瓶的结构设计往往需要兼顾灌装适配、堆叠稳定性、握持手感与外观辨识度，这款棱角造型的曲面瓶体，正是针对差异化包装需求做的结构方案。从实际应用场景看，这类瓶体可适配常温饮品、日化洗护液、工业分装试剂等多种内容物的盛装需求，区别于常规圆形截面瓶身，多段式棱角结构在运输堆叠环节能提供更好的抗侧压能力，减少仓储物流过程中因挤压产生的瓶身凹陷变形问题。

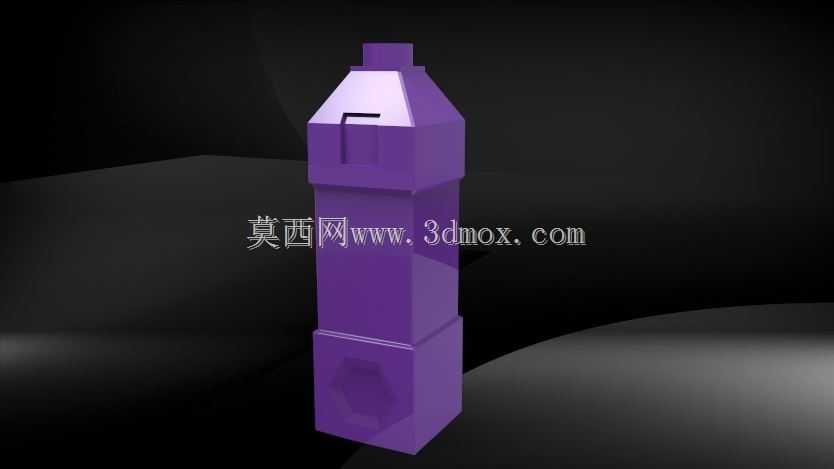

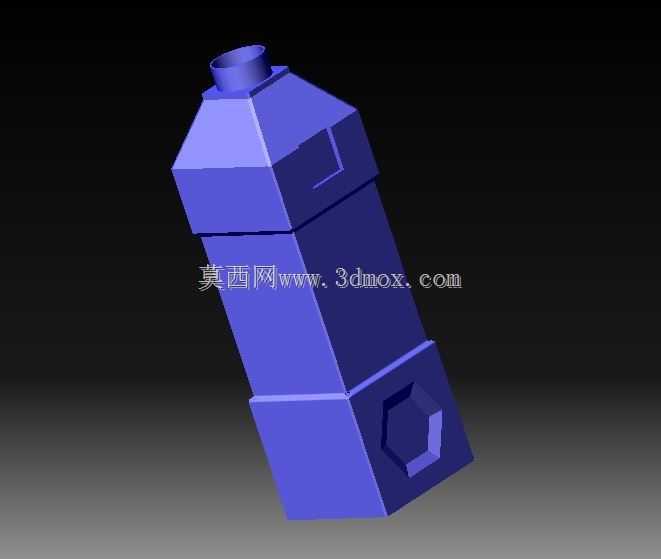

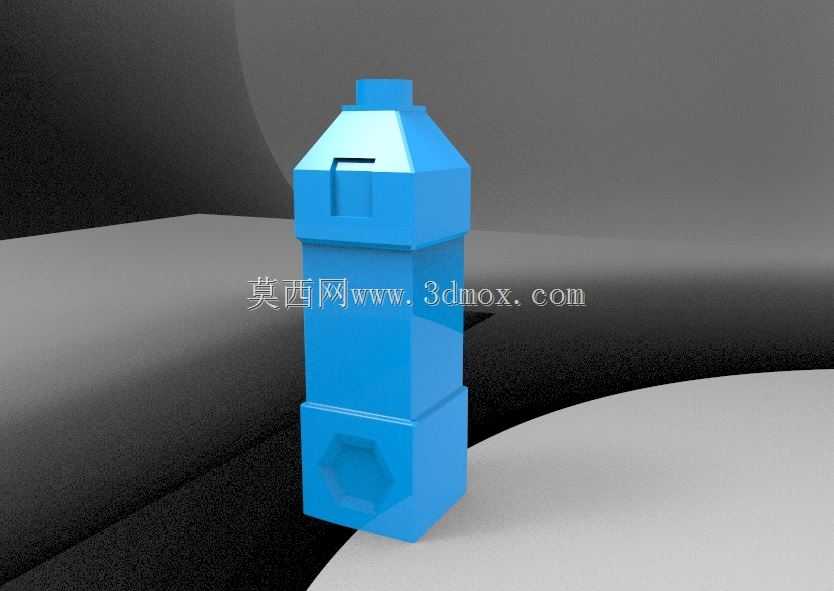

　　设计过程中首先要匹配现有灌装生产线的兼容边界，瓶身总高度、瓶口外径尺寸需要适配常规旋盖头的工作行程，瓶口的螺纹段长度、密封筋位置要和通用防盗盖尺寸匹配，不需要额外更换灌装线的旋盖、输送配件就能直接上线生产，降低产线改造成本。瓶身做三段式的截面变化，最下段的方形棱角结构是主要的堆叠承载区，截面边长比中段、上段稍宽，装箱时相邻瓶体的棱角可以互相卡位，减少运输过程中的窜动碰撞；中段做收窄的曲面过渡，刚好贴合成年人握持时的手掌弧度，日常取用倾倒时不容易打滑，即使瓶身外壁沾有少量水渍，棱角结构也能提供额外的摩擦力，避免脱手掉落。

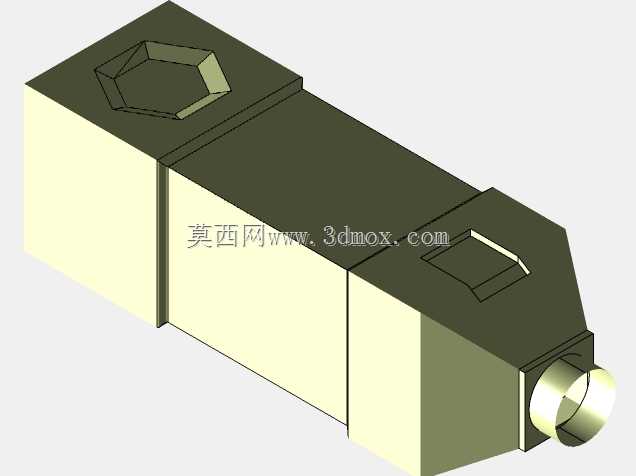

　　上段靠近瓶口的位置做斜切收角的造型，一方面是让整体外观更有设计辨识度，区别于市面上千篇一律的圆瓶、方瓶造型，在终端货架上能更快抓住消费者视线；另一方面斜切结构可以在灌装完成后，让瓶内残留的空气更顺畅地从瓶口排出，减少灌装时的液沫飞溅问题。瓶身侧面预留的内凹区域，是专门留给贴标工位的定位区，标签贴附时可以依靠内凹的边缘做定位基准，不需要额外增加光电定位结构就能保证贴标位置的一致性，减少贴标工序的不良率。

　　曲面建模过程中，各段棱角的过渡圆角需要严格控制，圆角半径不能过小，否则注塑生产时会出现应力集中，导致跌落测试时瓶身从转角位置开裂；圆角也不能过大，否则会失去棱角造型的辨识度，同时堆叠时的卡位效果会打折扣。瓶身的壁厚设计要遵循均匀过渡原则，棱角位置的壁厚比平面位置稍厚0.1-0.2mm，既保证结构强度，也避免注塑时出现缩痕、缺胶问题。底部的内凹结构是为了提升瓶身放置的稳定性，即使放置平面有轻微的不平整，底部的环形支撑边也能保证瓶体直立不倾斜，同时内凹结构可以容纳灌装后瓶底产生的轻微形变，避免瓶底凸起导致放置不稳。

　　从安装适配的角度看，这款瓶体的外径尺寸可以兼容常规的饮料瓶周转箱、日化产品陈列架尺寸，不需要重新定制仓储、陈列配件。瓶口的密封结构采用常规的内塞加外旋盖组合，密封性能可以满足含气液体、易挥发试剂的盛装要求，不会出现渗漏问题。整体造型没有复杂的倒扣结构，注塑模具设计时可以采用简单的两板模结构，抽芯行程短，生产效率高，单件的生产成本和常规圆瓶基本持平，适合大批量量产。

　　在做曲面构建的时候，各段之间的过渡曲面要保证G2连续，避免出现棱线不顺的问题，生产出来的瓶身在光线照射下不会有扭曲的反光，外观质感更好。瓶身的棱角位置做了微小的拔模斜度，方便注塑脱模时不会刮伤瓶身表面，保证外观面的光洁度。针对不同的内容物需求，还可以通过调整壁厚、更换食品级或耐化学腐蚀的原材料，适配不同的盛装场景，不需要大幅修改整体造型结构，缩短衍生产品的开发周期。
