复古雕花护手双刃短剑结构设计

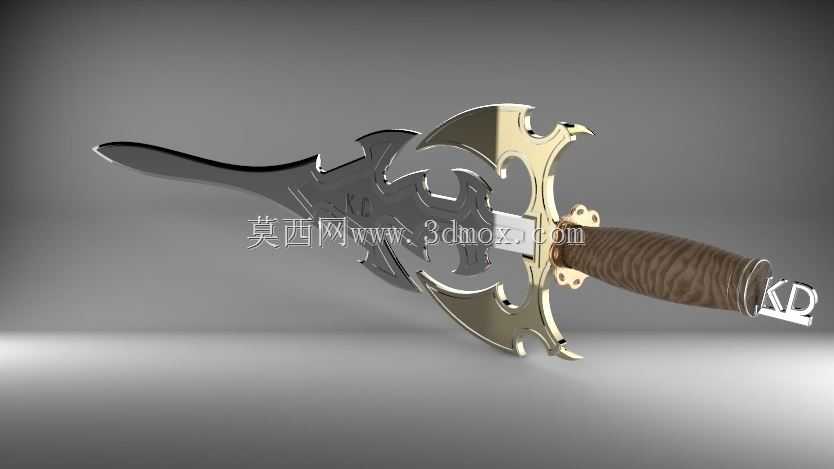

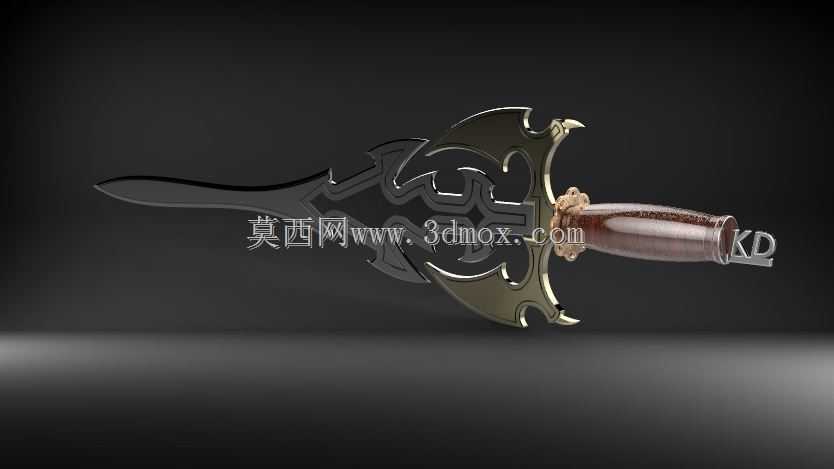

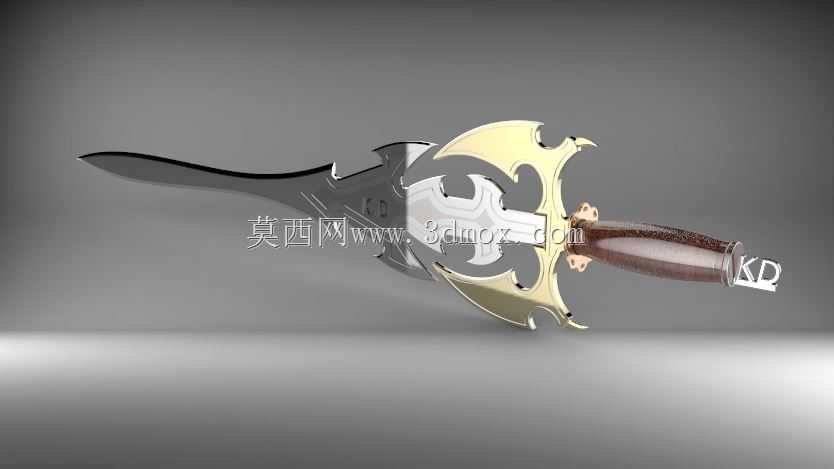

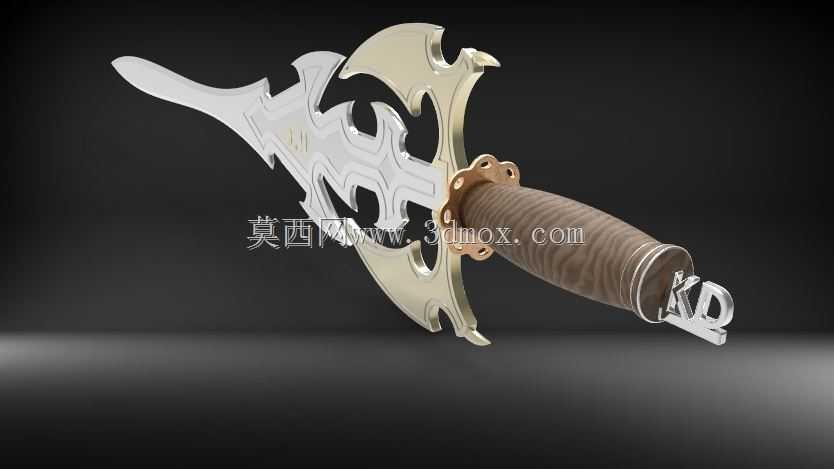

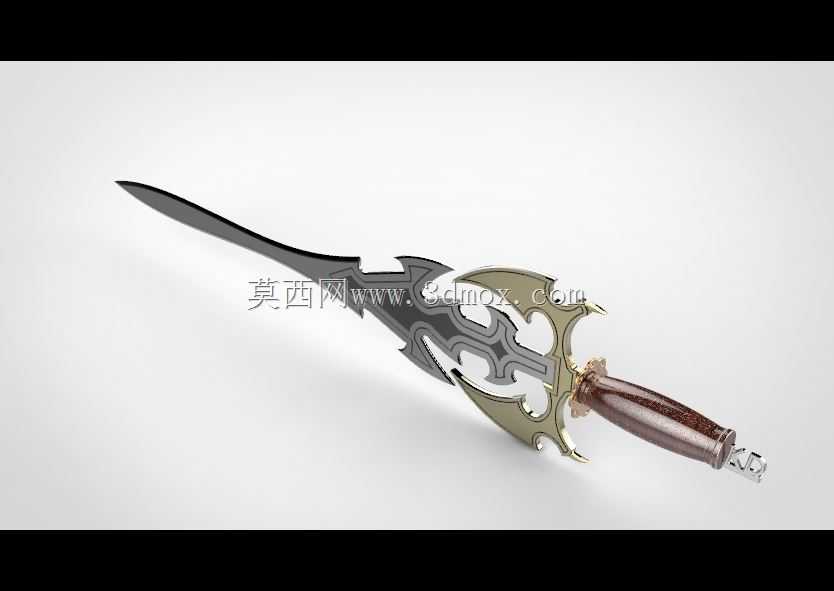

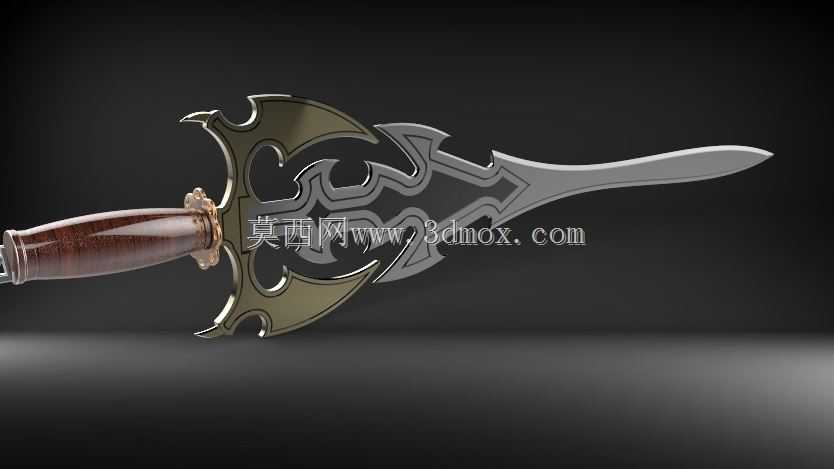

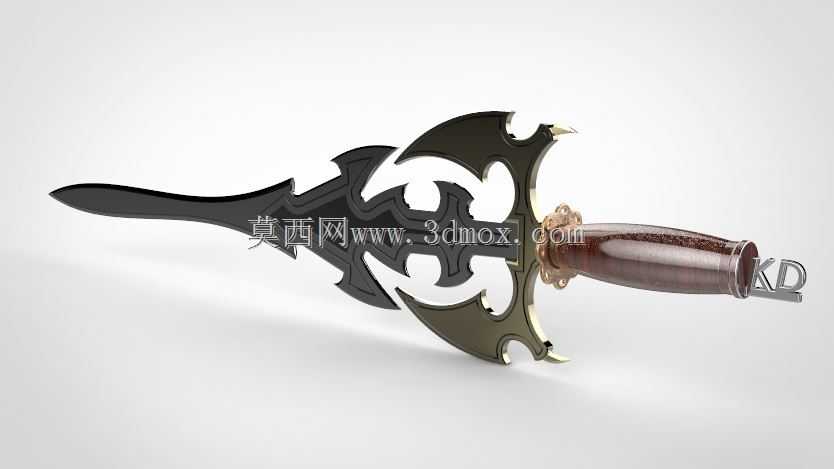

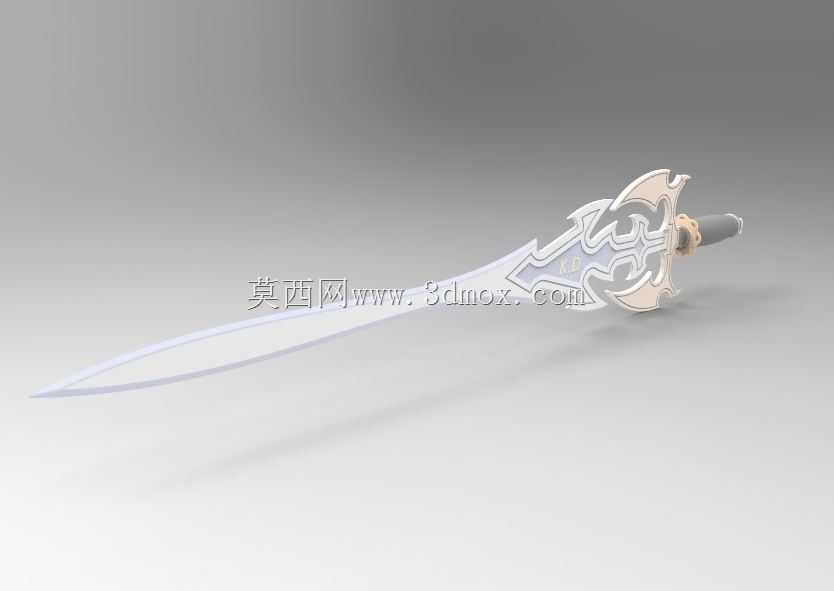

　　这款短剑的结构设计兼顾装饰性与冷兵器的力学合理性，整体可拆分为握柄、护手、剑刃三个核心装配单元，各部件的衔接处做了定位止口设计，避免装配后出现径向晃动的问题。握柄采用符合人体握持习惯的纺锤形曲面，中段直径适配成年男性手掌围度，表面做了仿木纹的肌理处理，既可以提升握持时的摩擦力，也能平衡金属构件带来的冷硬质感，握柄尾端设置了金属挂环结构，可搭配剑穗或挂绳使用，满足装饰陈列时的悬挂需求。护手部分是整个设计的视觉核心，采用对称式镂空翼型结构，三个向外延伸的弧形刃边既还原了传统奇幻风格刀剑的视觉特征，也在结构上起到格挡限位的作用，镂空区域在不降低结构强度的前提下有效减轻了整体重量，护手与剑刃、握柄的衔接处做了铜色装饰包边，

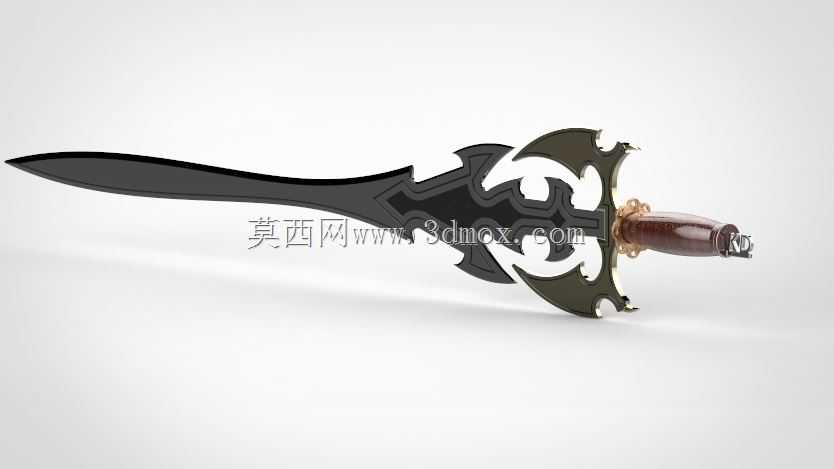

　　模拟传统金属锻打工艺的包边效果，同时隐藏了装配接缝，提升整体外观的完整性。剑刃部分采用对称双刃结构，从护手位置向剑尖方向做平滑收窄，刃部的厚度从剑脊向刃口做渐变减薄处理，剑脊位置保留足够的厚度来保证整体刚性，避免受侧向力时出现弯折变形，剑刃表面做了哑光金属质感处理，减少反光带来的视觉突兀感。从应用场景来看，该结构既可以作为影视道具、文创周边的原型参考，也可作为金属工艺摆件的加工依据，在进行实物加工时，护手部分可采用失蜡铸造工艺成型，后续通过CNC精修镂空区域的边缘，保证各曲面的顺滑过渡，剑刃部分可采用整块金属铣削成型，再通过表面处理做分色效果，握柄部分可采用实木车削或者树脂翻模制作，再通过端部的锁紧结构与护手、剑刃完成固定。

　　设计过程中对各部件的装配公差做了预留，金属部件之间的配合采用H7/g6的间隙配合，保证拆装顺畅的同时不会出现松旷问题，整体的重心控制在护手前方靠近剑刃的位置，符合手持类冷兵器的配重逻辑，即便作为工艺摆件，也能保证手持时的平衡感。外形尺寸方面，整体长度控制在单手短剑的常规尺寸区间，护手的最大宽度不超过常规剑鞘的容纳尺寸，握柄长度适配单手握持需求，各部件的安装边界都做了圆角处理，避免尖锐边角在装配或陈列时造成划伤，剑刃的非装饰性边缘做了钝边处理，符合工艺摆件的安全要求。在结构验证阶段，针对护手的镂空结构做了受力模拟，在格挡受力的典型工况下，镂空区域的应力集中位置做了局部加厚处理，避免受力时出现断裂问题，剑刃与护手的连接位置设置了方形定位榫，装配后可以传递扭矩，避免剑刃与护手之间出现相对转动。
