板球运动器材高精度三维结构设计

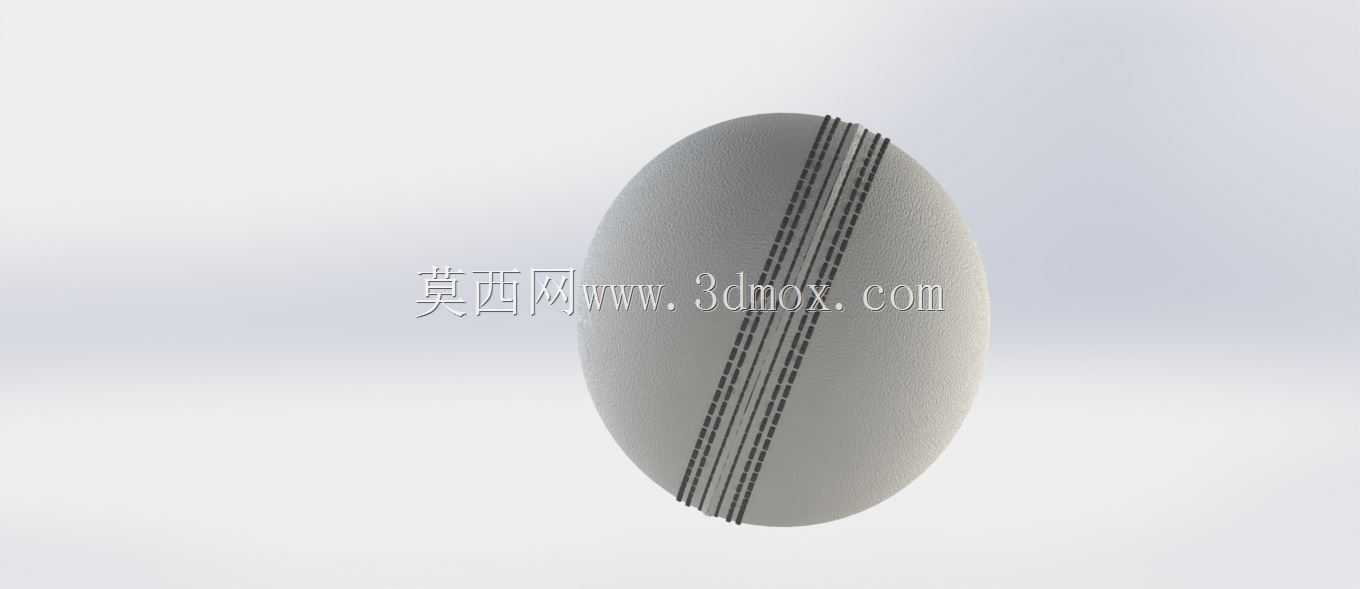

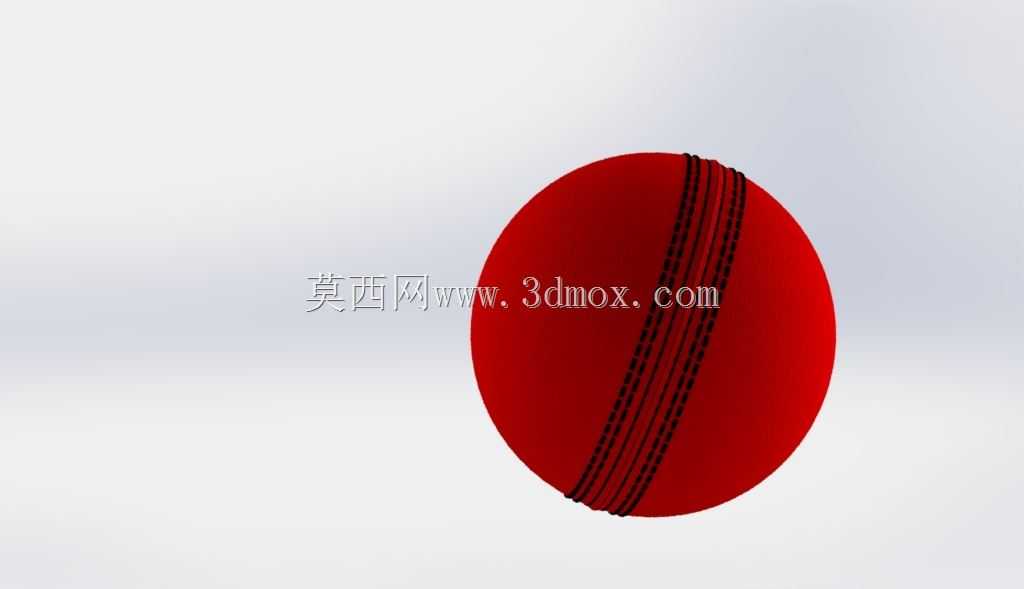

在体育器材的结构设计领域，球类产品的曲面建模一直是外观与结构设计的典型练习场景，板球作为在英联邦国家广泛普及的球类运动器材，其结构设计需要兼顾运动使用中的耐磨特性、飞行气动特性以及握持击球的手感反馈，很多刚接触曲面建模的结构工程师，都会选择这类规则曲面拼接的产品作为SolidWorks曲面建模的练习对象，掌握这类分块曲面建模的逻辑后，可以快速迁移到其他带包覆缝线、分块拼接结构的工业产品设计中。

从实际使用场景来看，正规竞技用板球需要满足长时间高速撞击、地面摩擦的使用需求，传统实体板球采用软木内核缠绕多层织物，外层覆盖拼接皮革后通过缝线锁合，整个球体的圆度公差、缝线凸起高度、重量分布都有明确的赛事标准，三维建模过程中需要先确定球体的基准直径，按照标准赛事用球的尺寸设定全局基准，先构建完整的球体基础曲面，再根据外层皮革的分块逻辑，对基础球面进行分割，常规板球的外层为四块对称的皮革拼接，拼接缝沿球体赤道区域对称分布，建模时需要先绘制单块皮革的边界投影线，投影到球面后通过分割线命令拆分曲面，再对每一块皮革曲面做微小的偏移处理，模拟皮革包覆后的厚度层次。

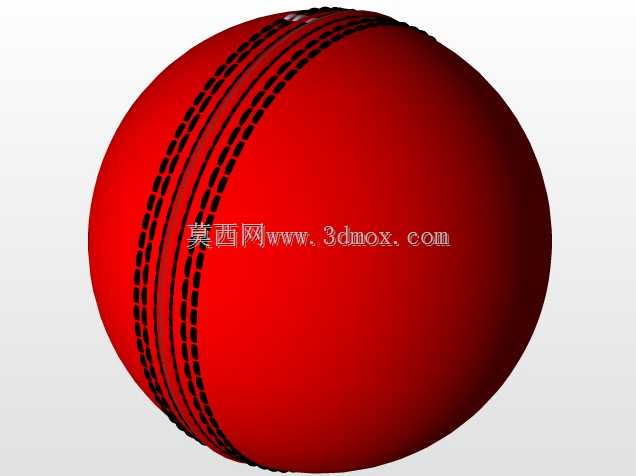

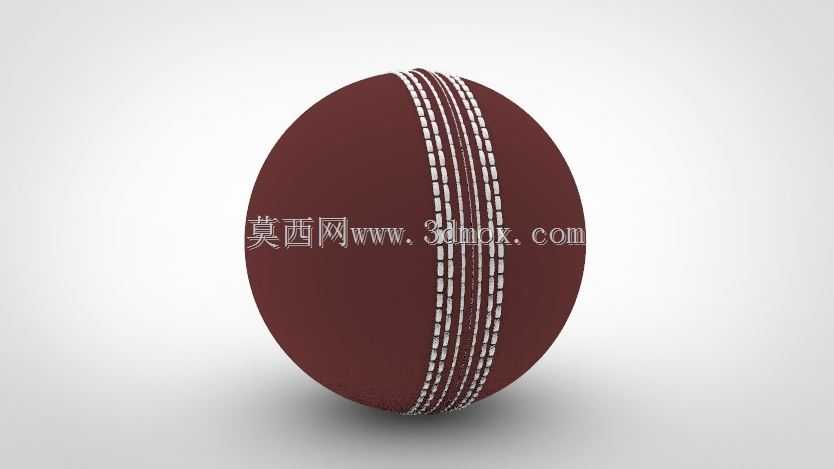

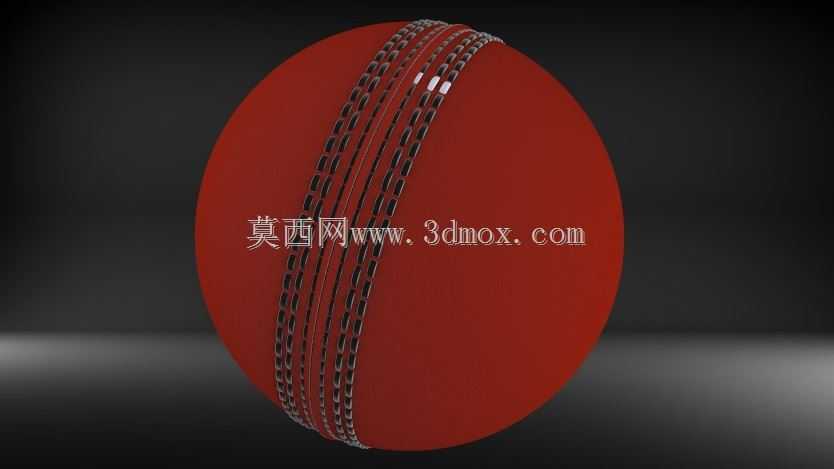

缝线区域的建模是整个设计的细节重点，不能简单通过贴图实现，需要还原缝线的立体凸起结构，首先在拼接缝的位置构建等距的缝线排布基准线，按照实际缝线的针距设定阵列间距，每一组缝线由多股平行的凸起线条构成，建模时可以先绘制单股缝线的截面轮廓，通过扫描命令沿缝线路径生成实体，再通过圆周阵列、镜像命令完成整圈缝线的排布，需要注意缝线与皮革表面的贴合关系，所有缝线实体都要与皮革曲面做布尔合并，避免出现曲面缝隙、穿模的问题，缝线的凸起高度需要控制在合理范围，既还原真实板球的外观特征，也避免后续做渲染、3D打印验证时出现结构干涉。

从设计思路的角度，这类外观类产品的建模不需要考虑复杂的内部装配结构，重点是曲面的连续性与细节的还原度，建模初期就要规划好特征树的逻辑，把基础球体、皮革分块、缝线结构、细节倒角分成不同的特征组，方便后续调整参数，比如需要调整球体直径时，只需要修改基础旋转特征的尺寸，后续的分割线、扫描特征都会自动更新，不需要重新绘制草图。很多新手在做这类曲面建模时，容易出现曲面G1连续性不达标、拼接处有棱角的问题，需要在分割曲面后对拼接边界做圆角过渡，皮革边缘的倒角要模拟真实皮革裁切后的圆润边缘，不能做尖锐的直角处理。

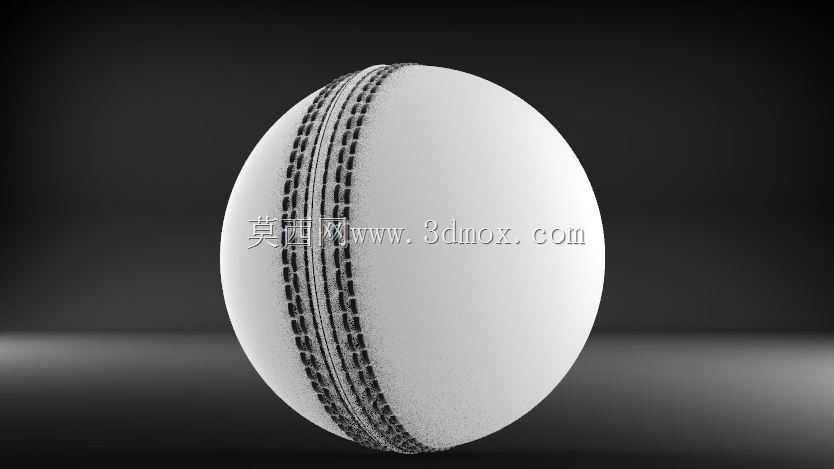

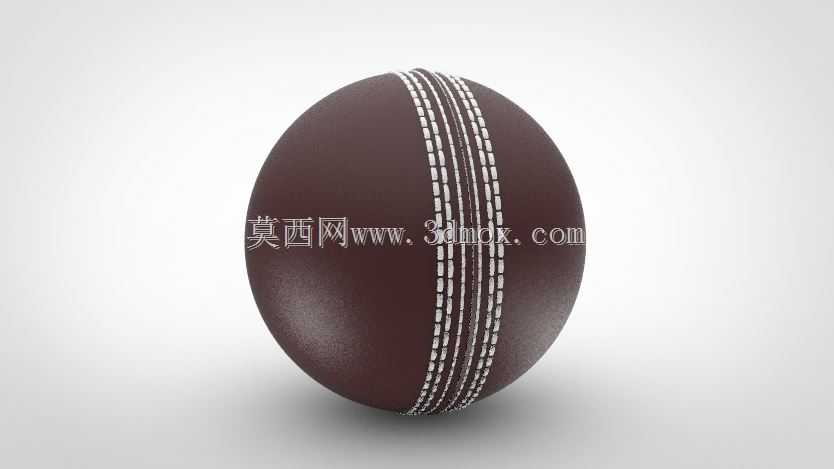

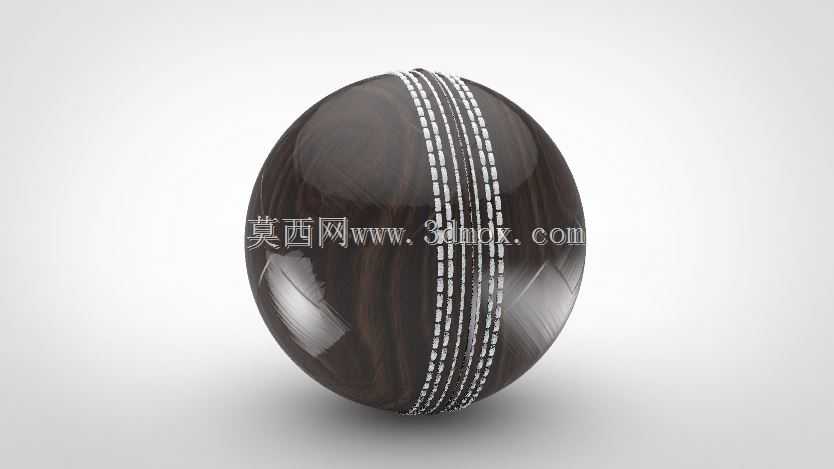

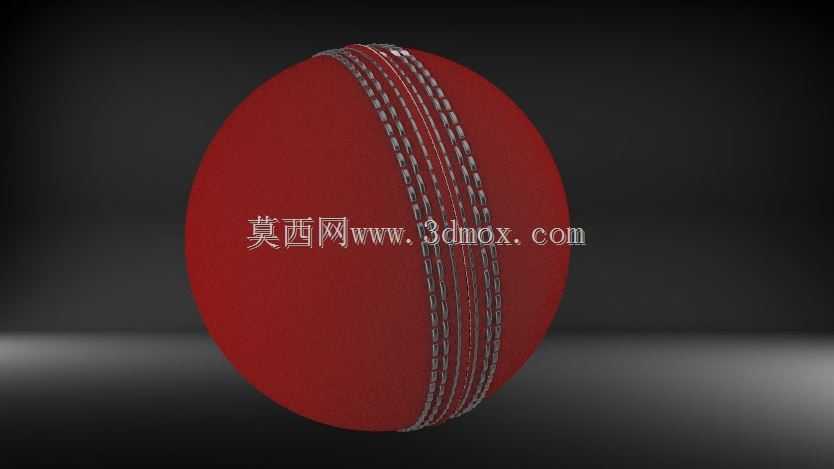

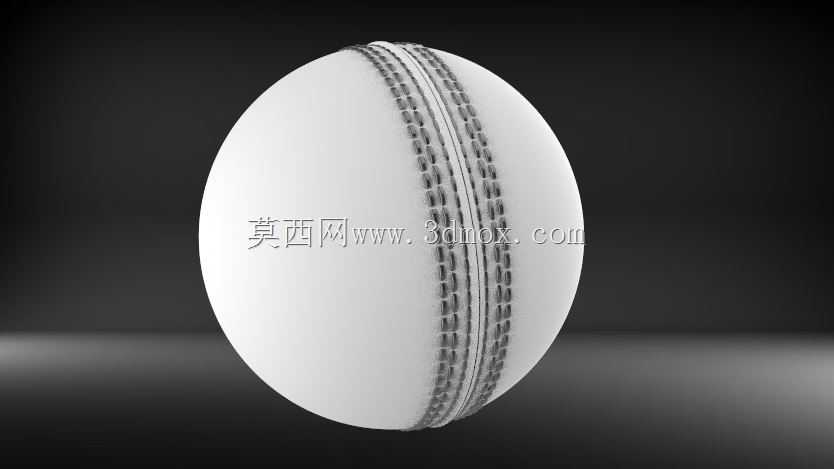

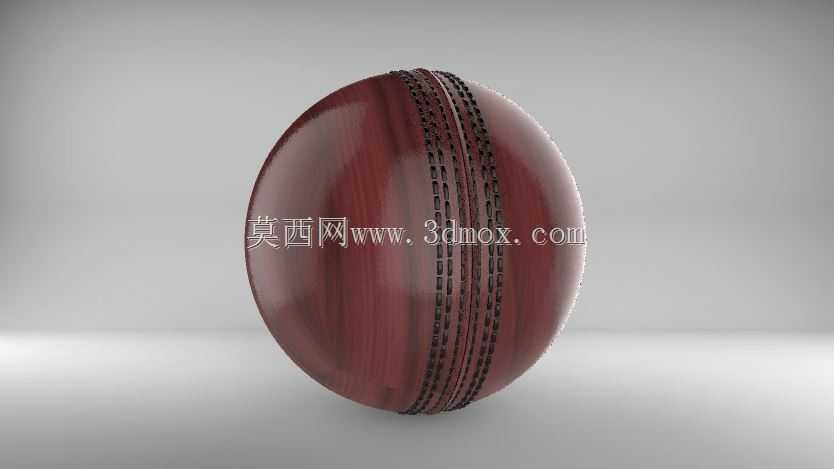

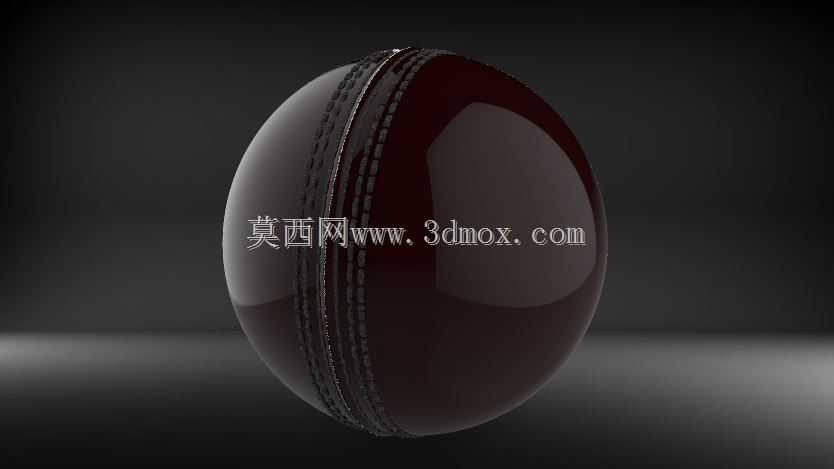

关于安装与边界尺寸，这类球类模型如果用于3D打印验证，需要考虑打印时的支撑设置，球体曲面属于大曲率光滑曲面，摆放时建议将缝线区域与打印平台呈45度夹角，减少支撑接触面对外观面的影响，打印的壁厚设置要均匀，避免出现局部壁厚过薄导致的打印变形，如果是用于赛事周边产品的结构开发，还需要在模型基础上增加内部配重块的安装位，根据实际重量要求调整内核空腔的尺寸，保证整个球体的重量符合赛事规范。另外在做渲染验证时，材质参数的匹配也很重要，皮革部分要设置成半哑光的粗糙皮质材质，缝线部分要设置成略浅的棉线质感，通过环境光的调整还原球体表面的光影过渡，验证曲面建模的光滑度是否达标，避免出现曲面褶皱、光影断层的问题。

这类建模练习除了掌握曲面命令的使用，更重要的是建立从实物到三维模型的尺寸映射逻辑，拿到一个实物产品时，先拆解它的结构组成，区分基础特征与细节特征，按照从整体到局部的顺序建模，而不是一开始就纠结细节的缝线、倒角，先把整体的比例、曲面轮廓做准确，再逐步添加细节特征，这种建模逻辑可以应用到绝大多数消费类产品、外观结构件的设计工作中，不管是做体育器材、消费电子外壳还是日用品的结构设计，分块建模、基准优先的思路都是通用的。
