汽车传动用限滑差速器结构展示

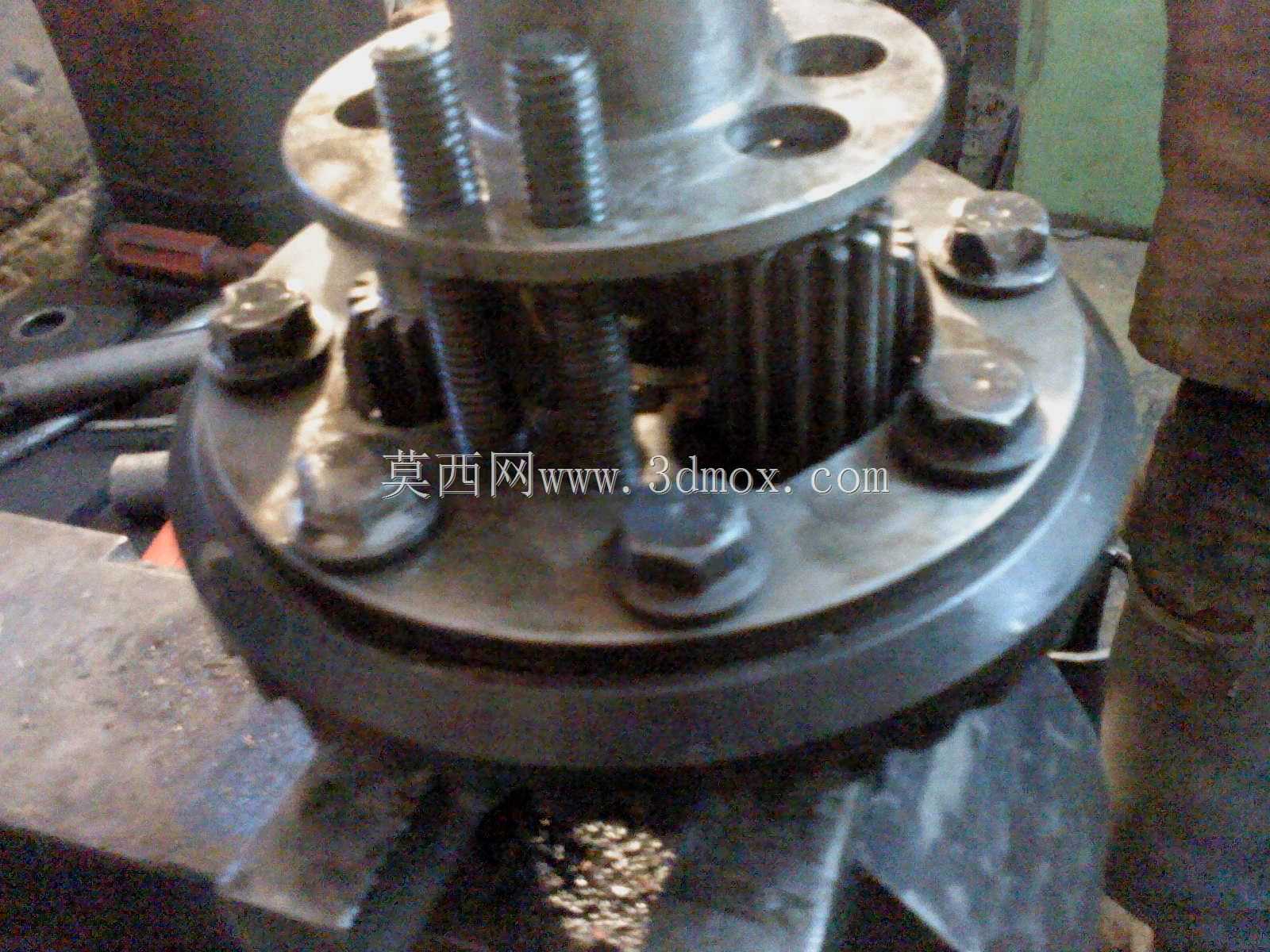

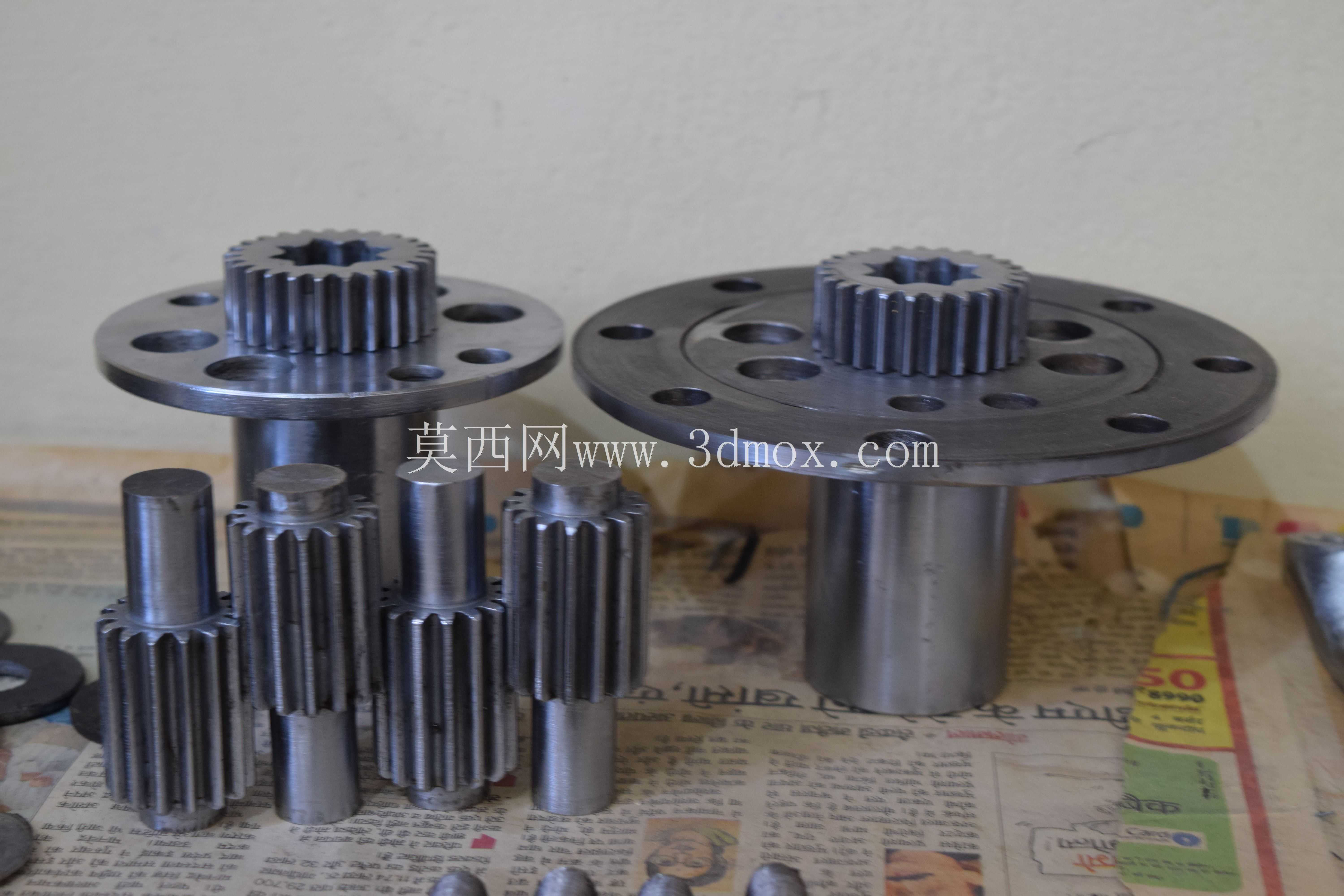

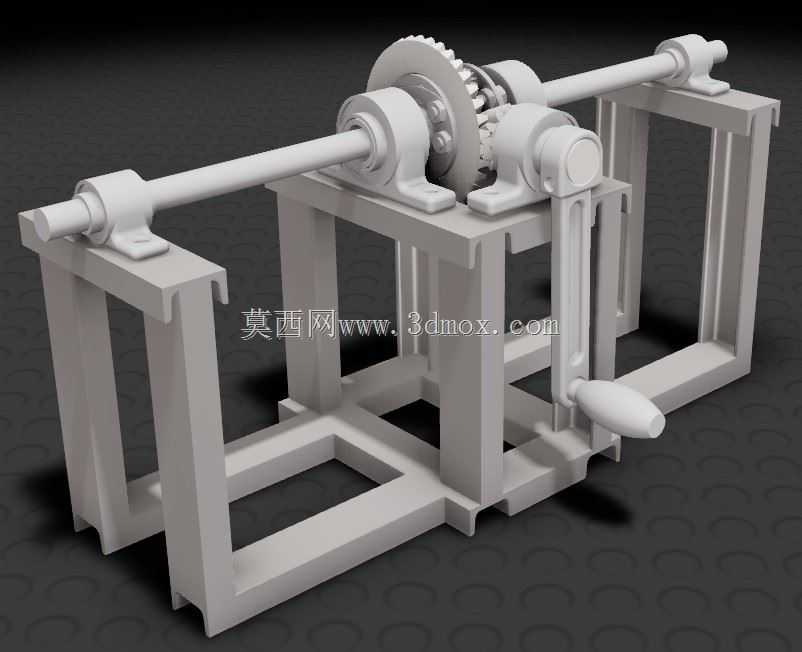

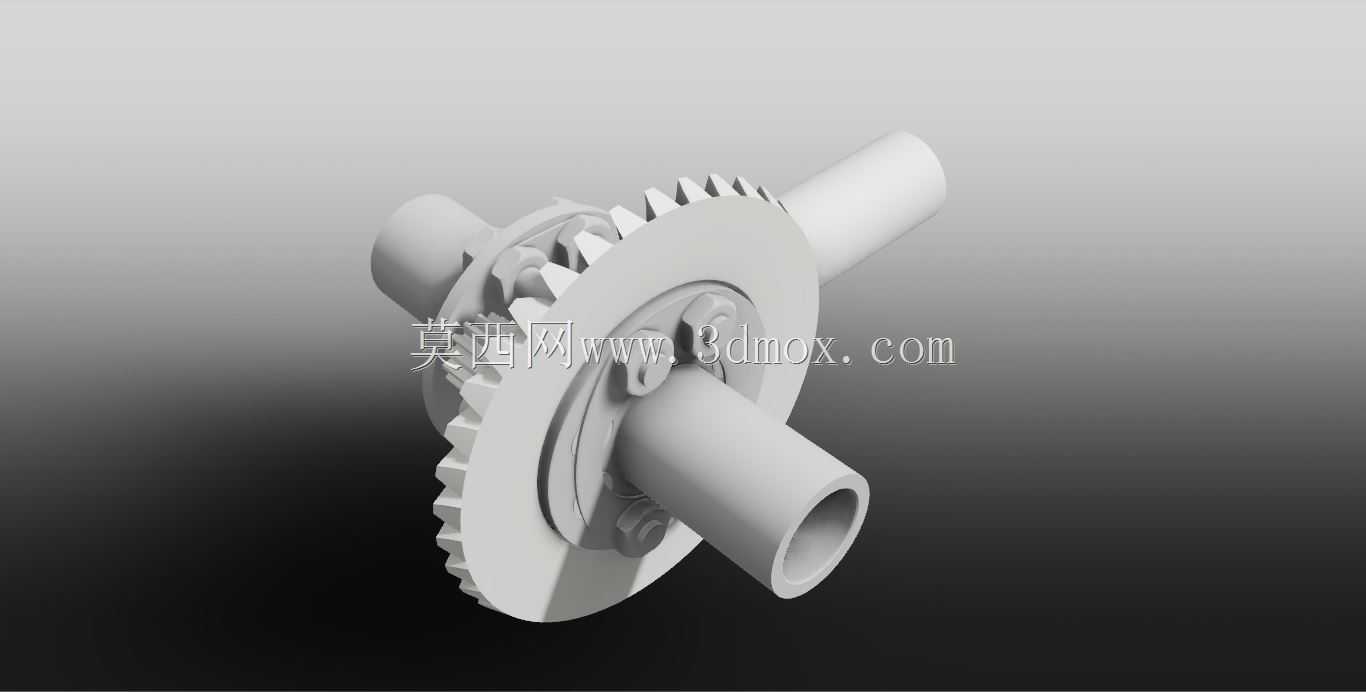

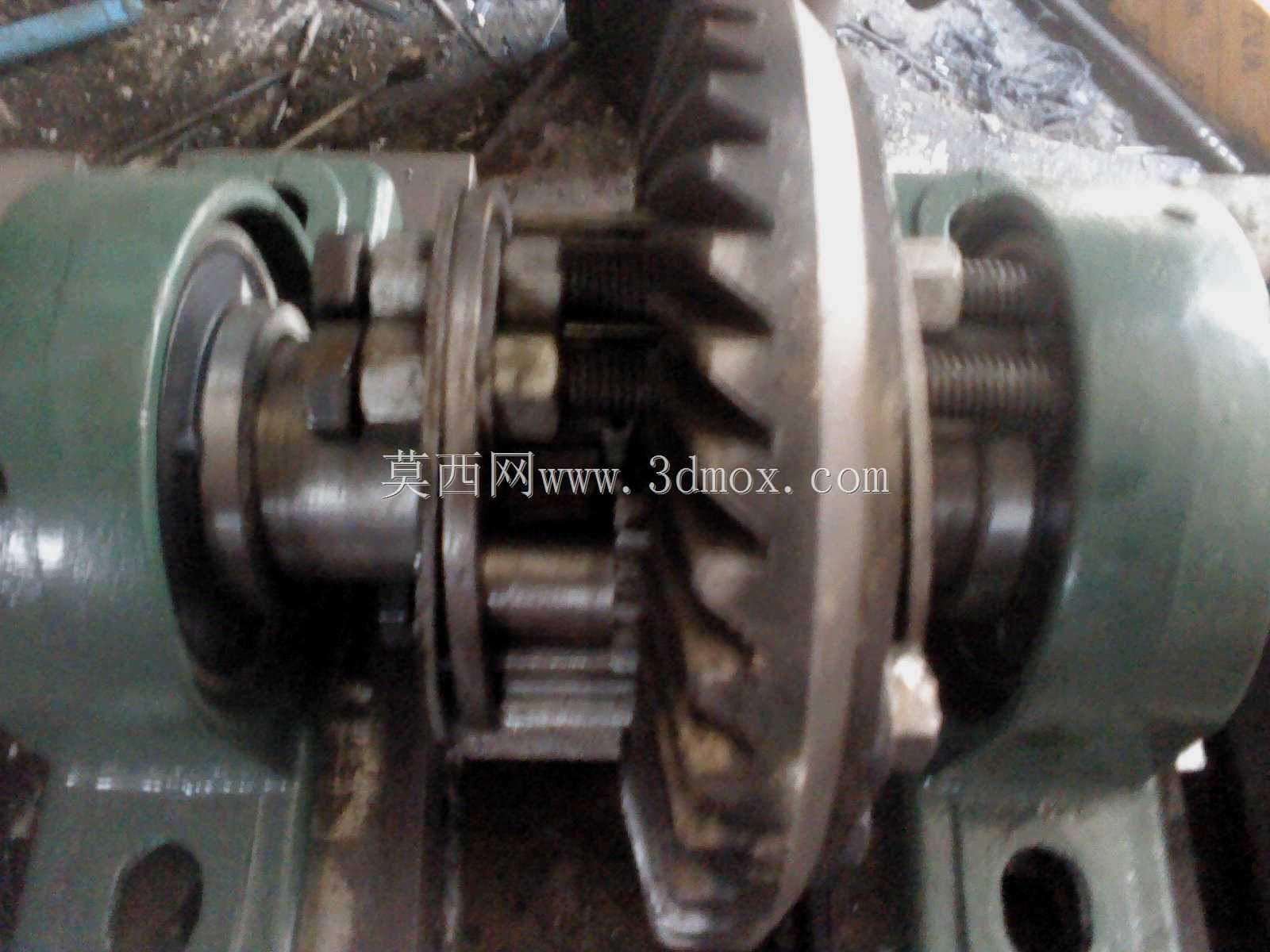

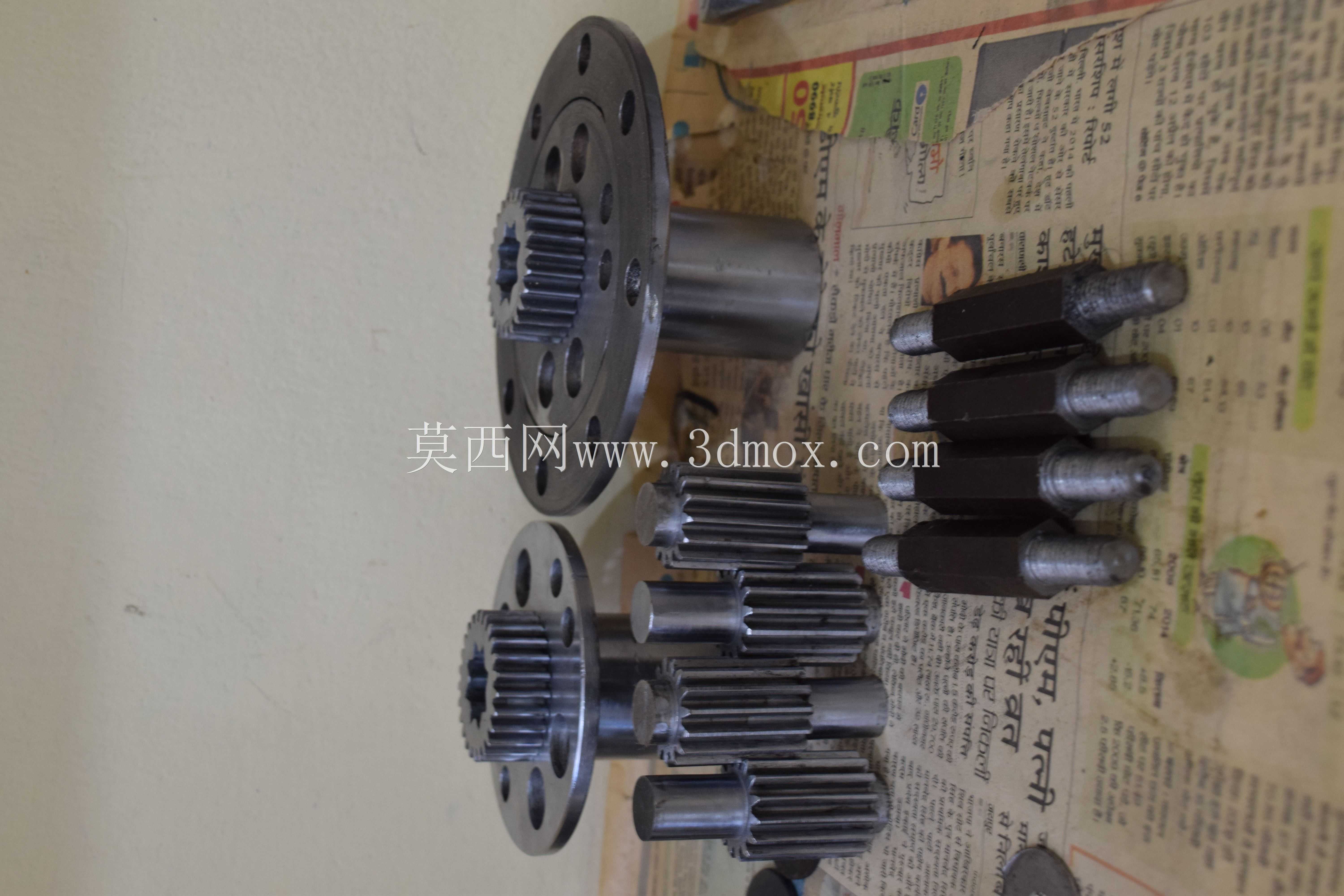

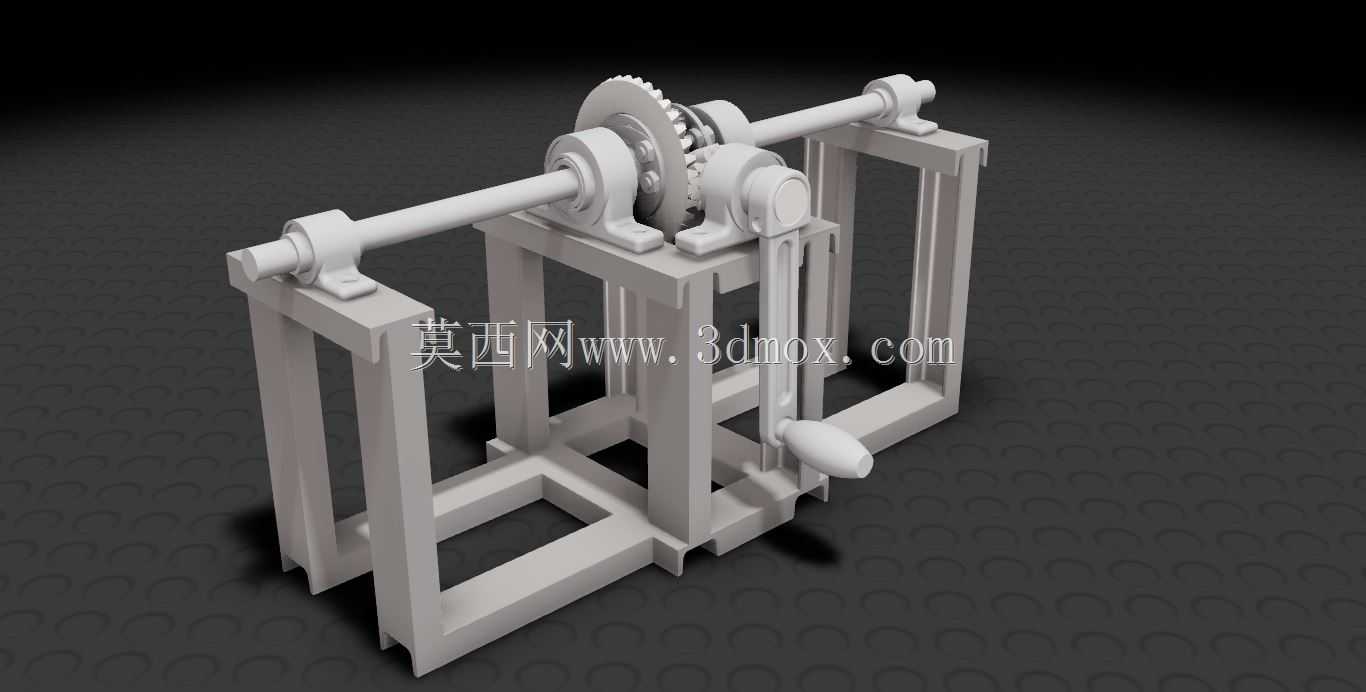

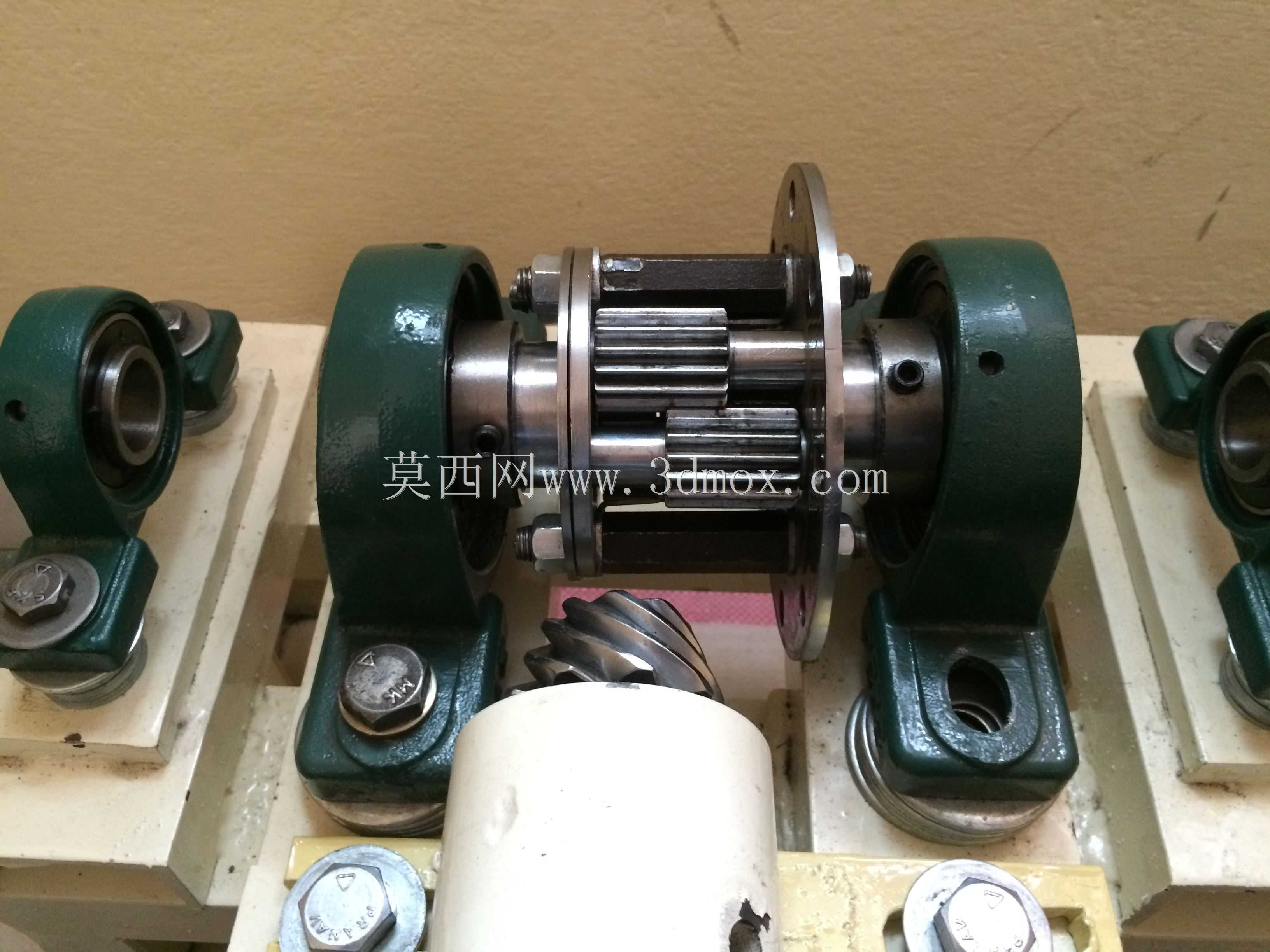

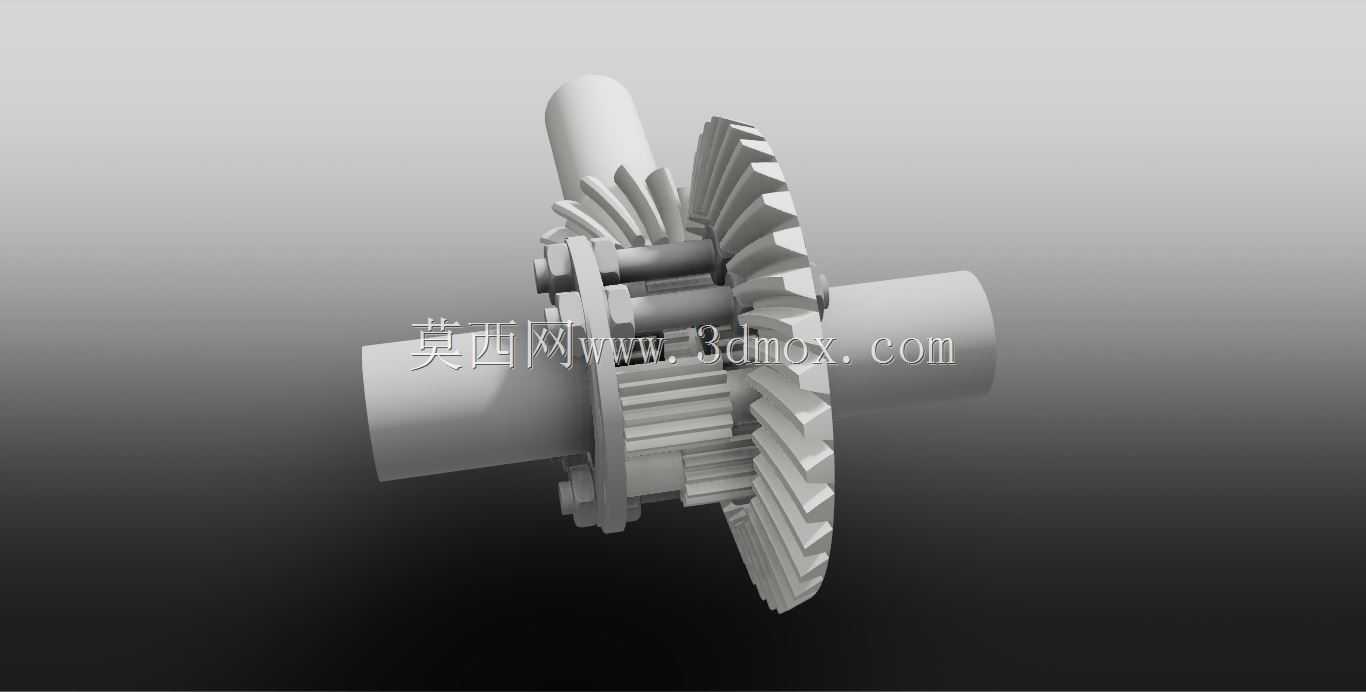

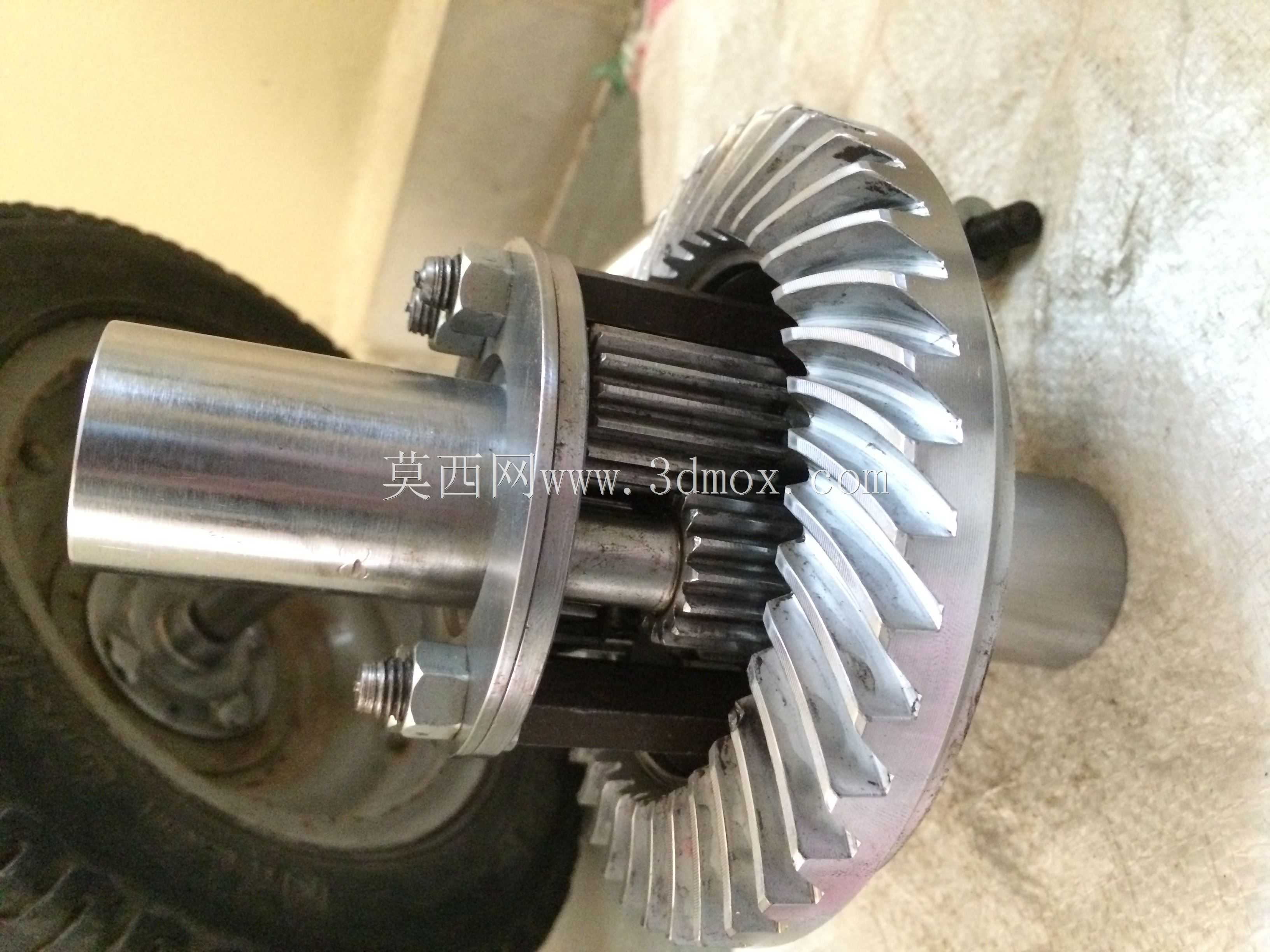

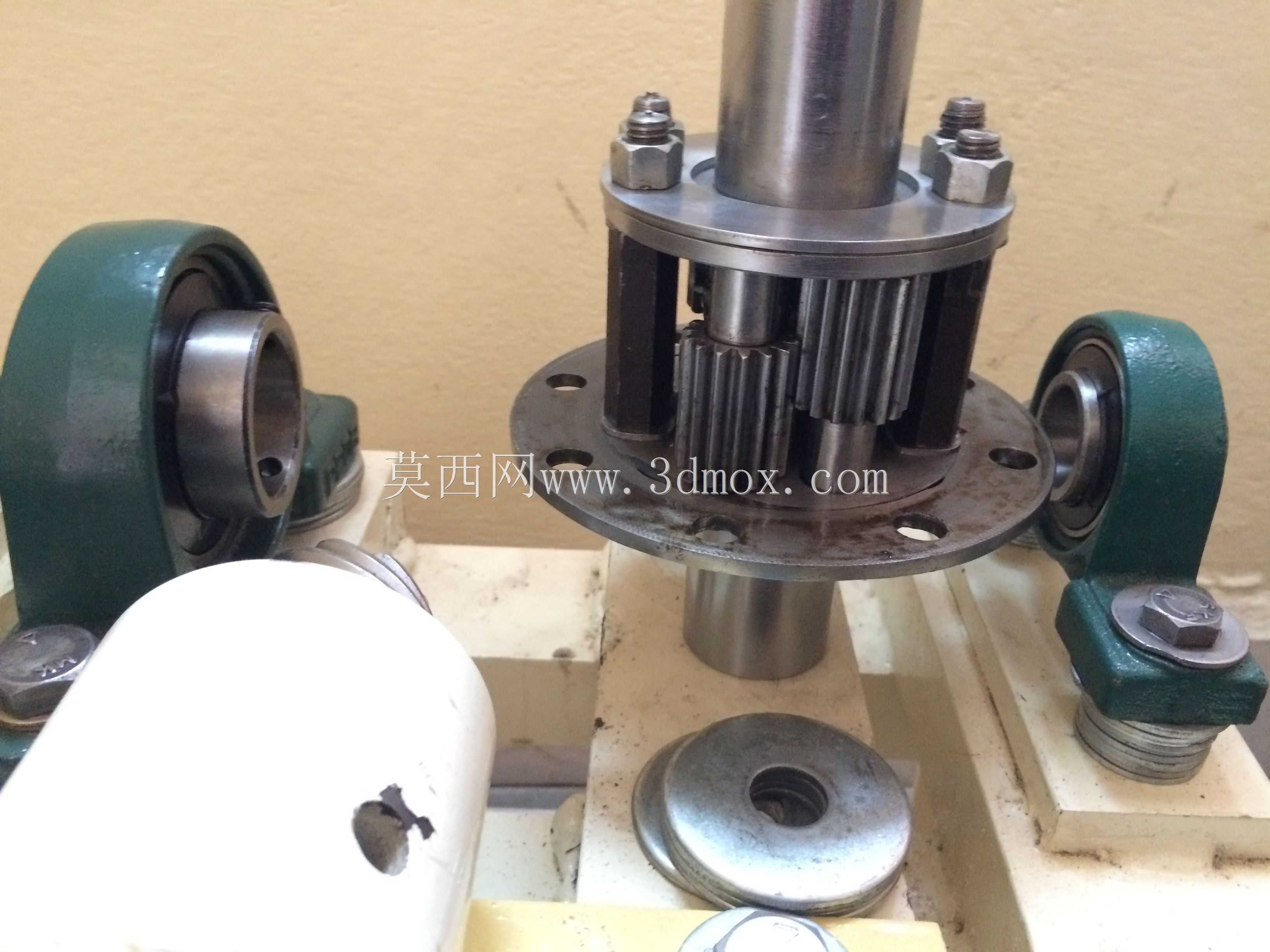

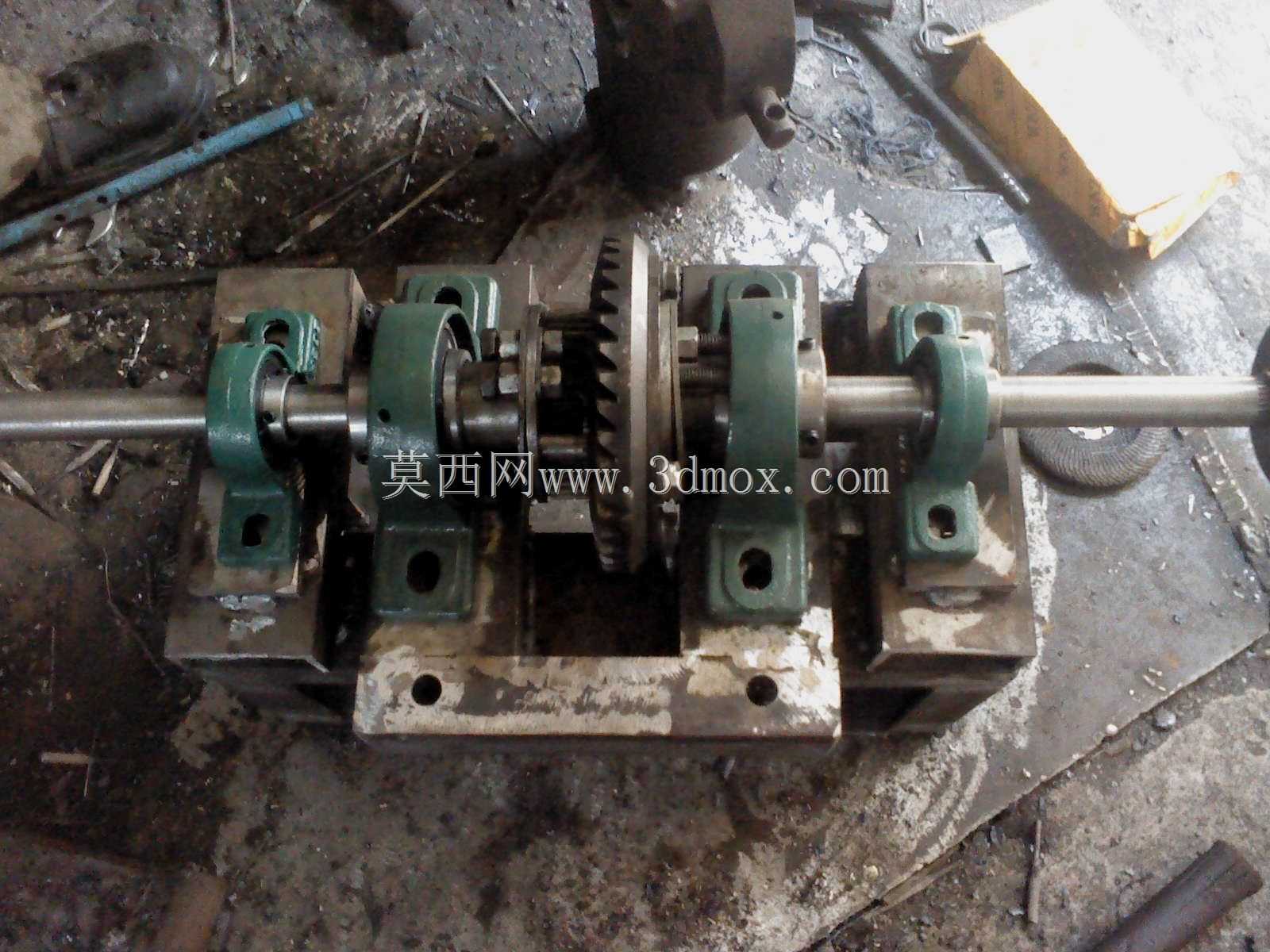

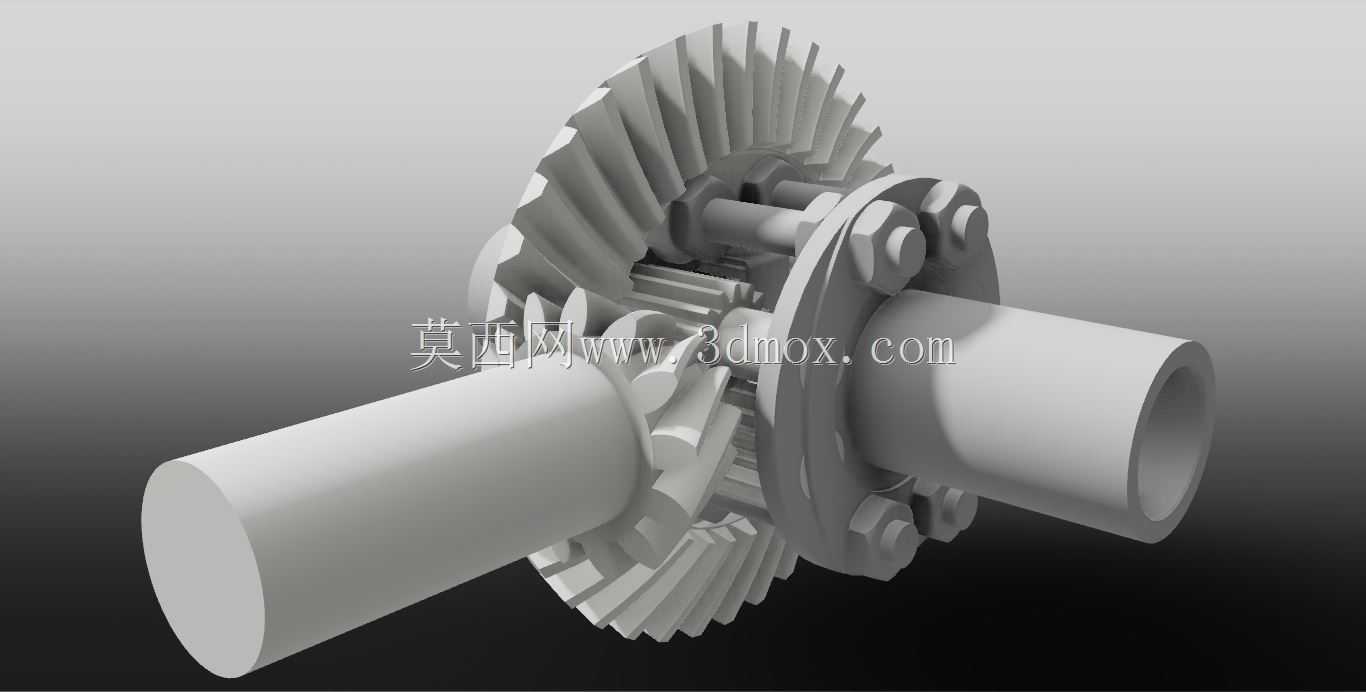

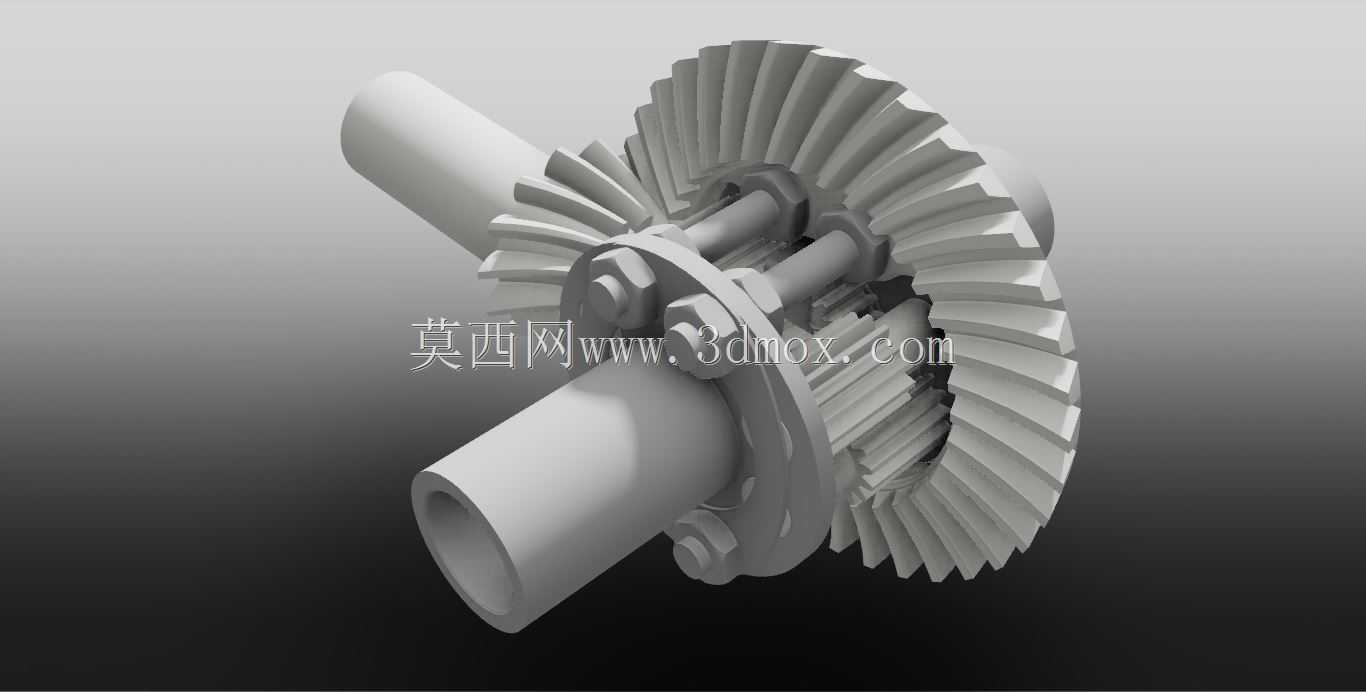

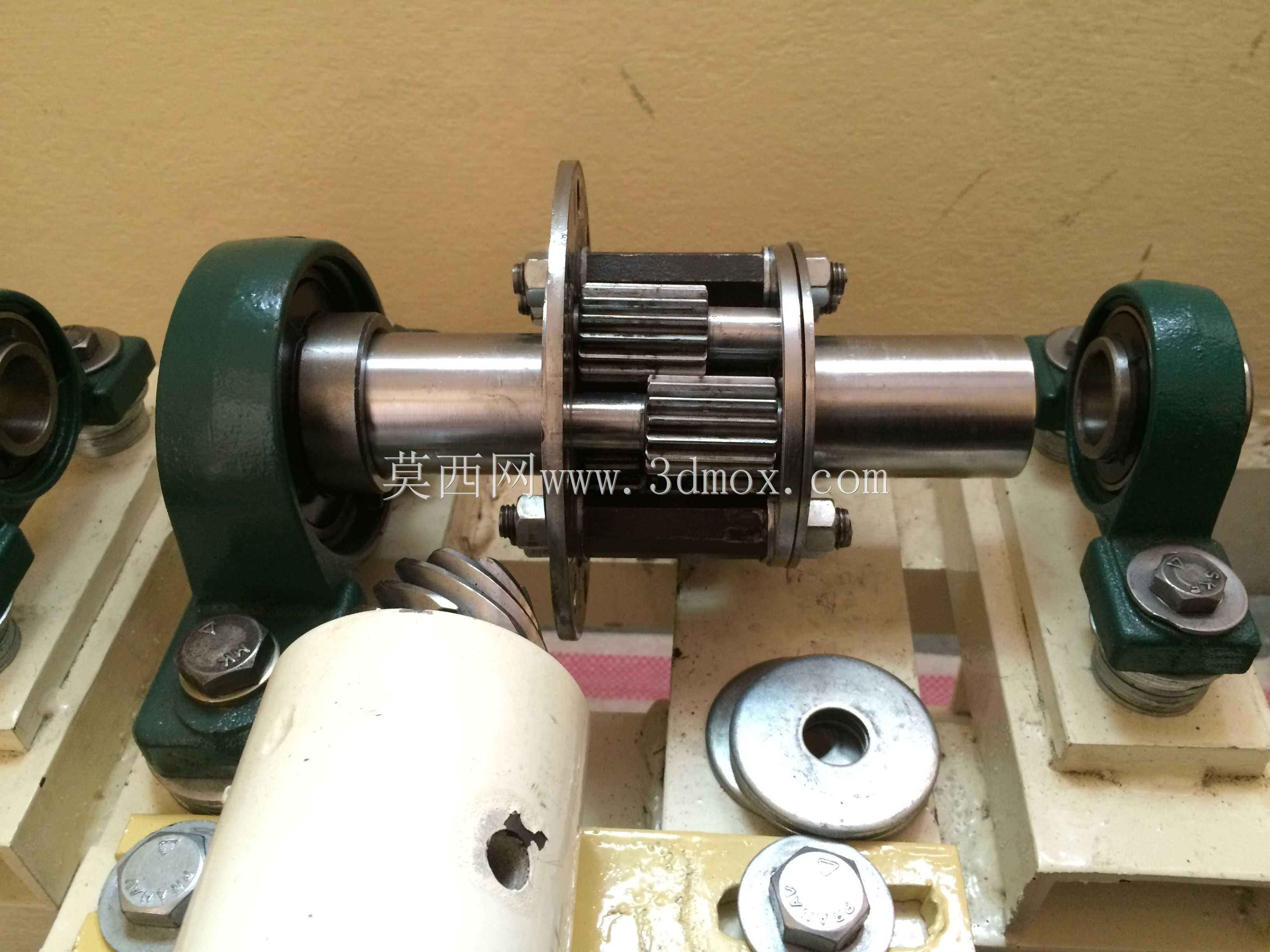

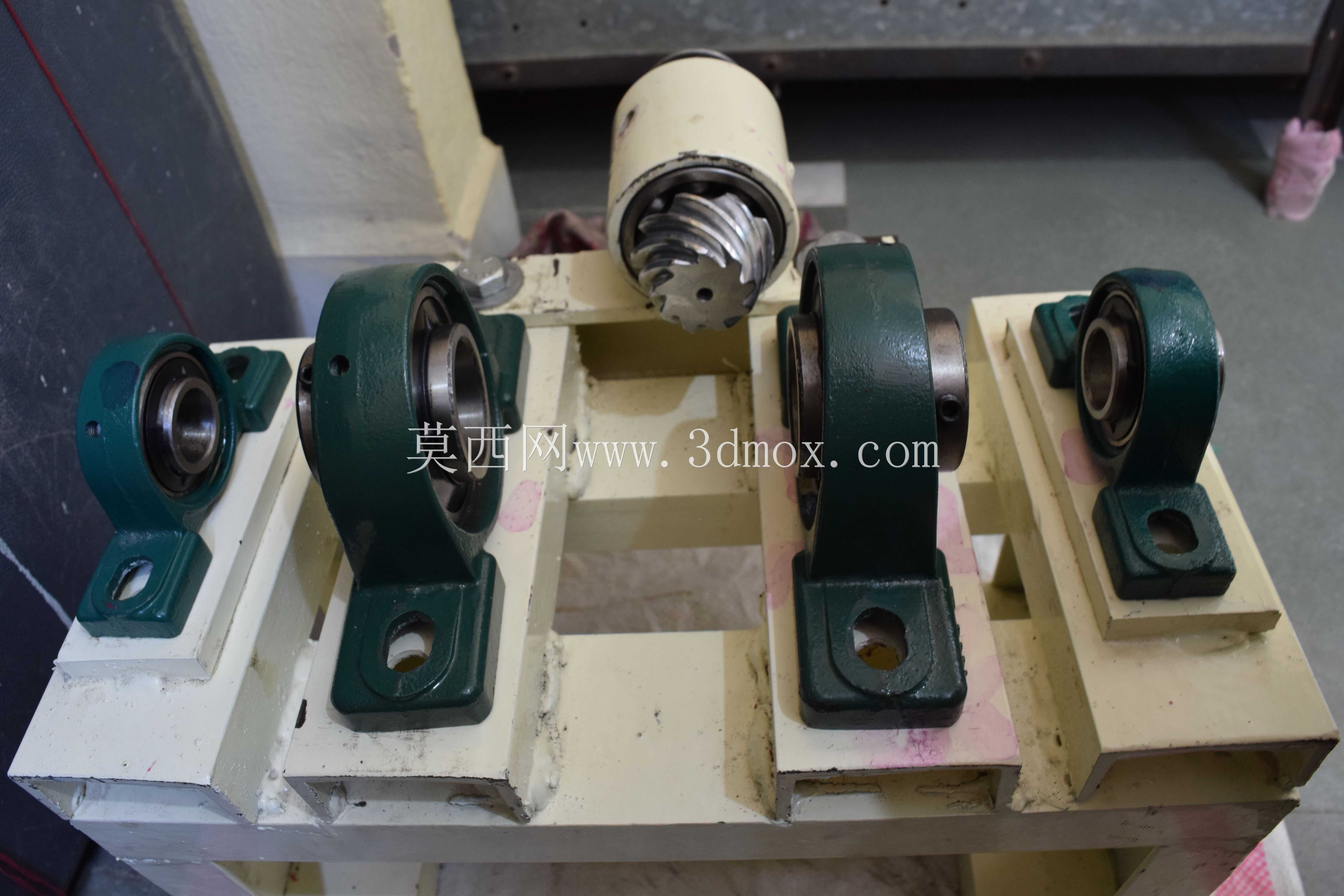

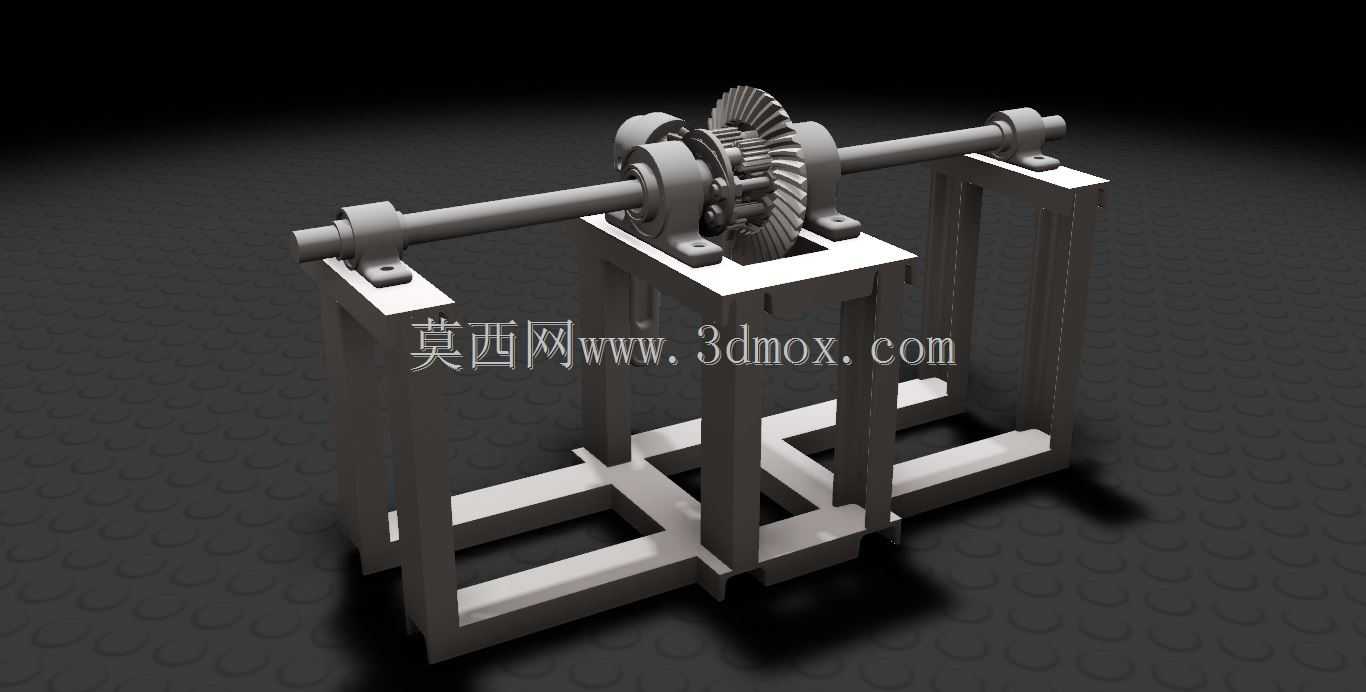

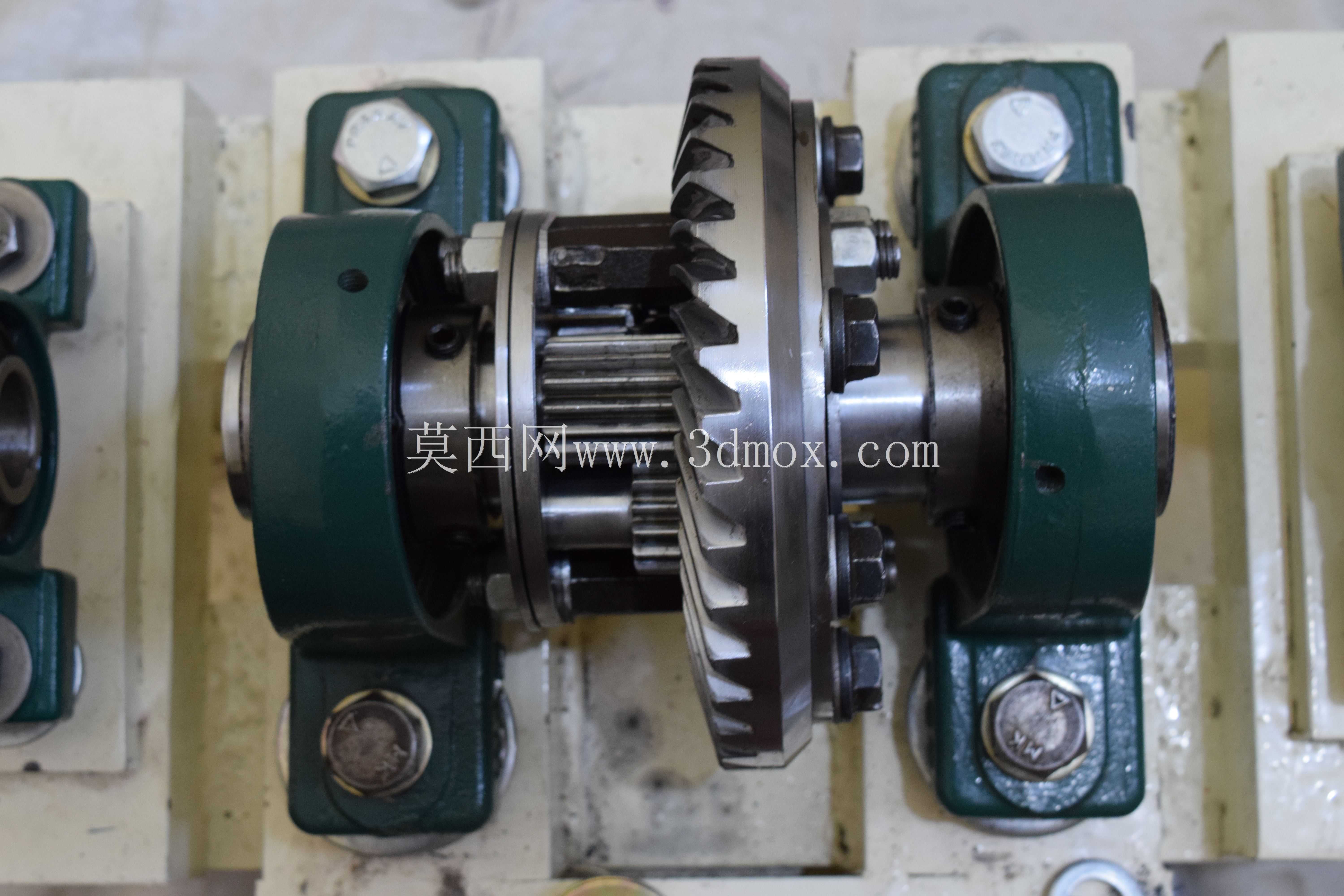

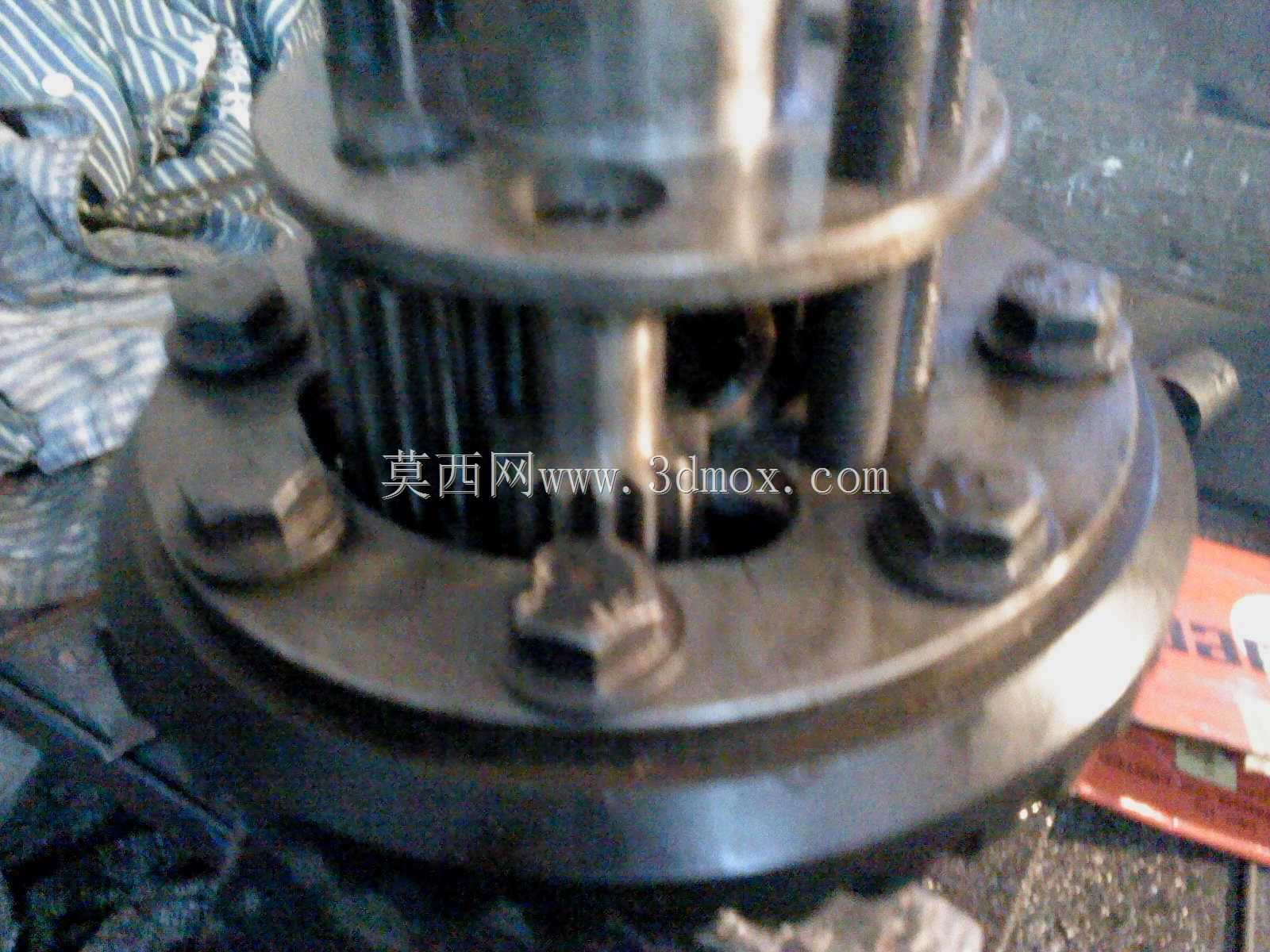

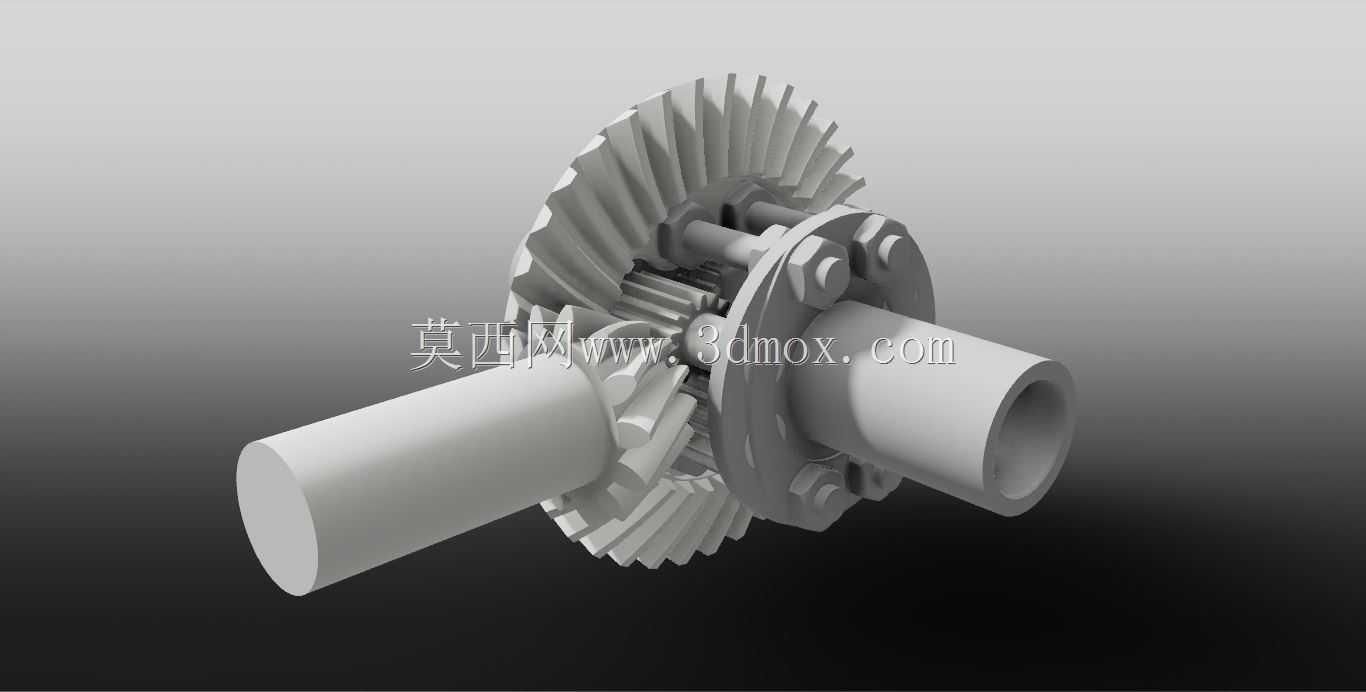

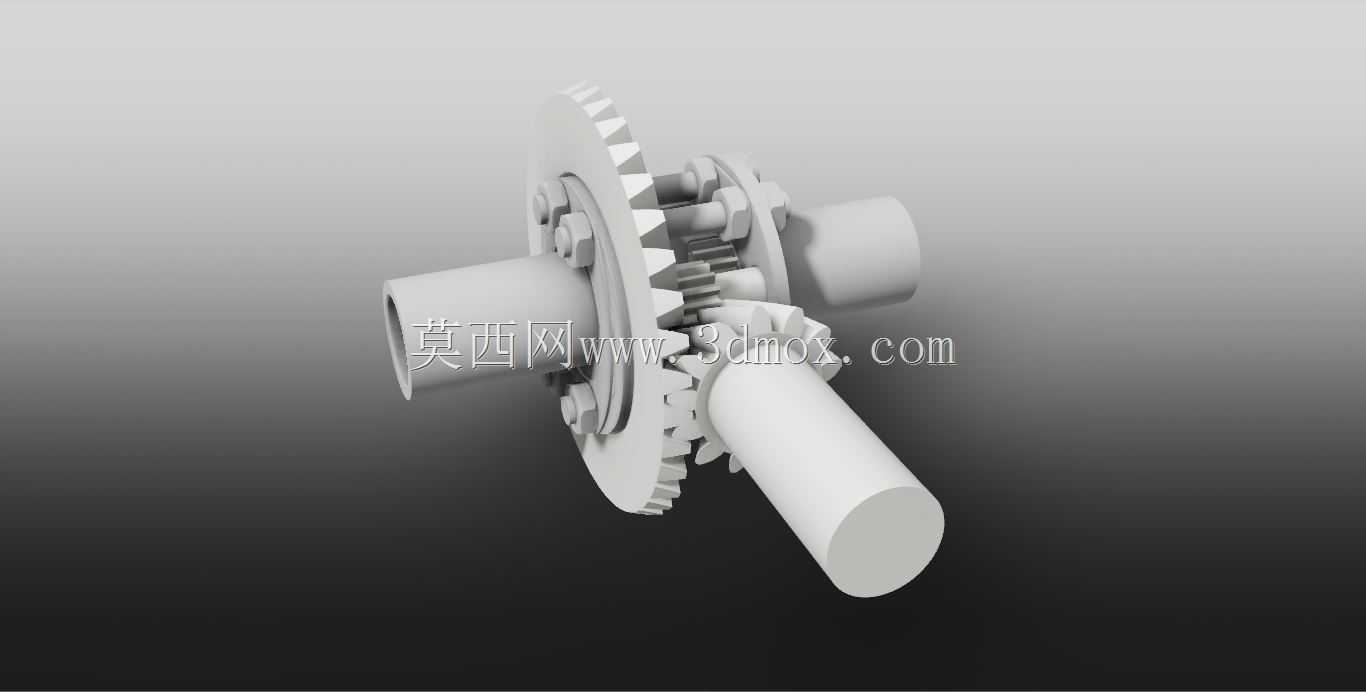

该限滑差速器结构主要应用于乘用车辆、越野车辆以及高性能商用车辆的驱动桥传动系统中，是车辆动力传递路径上的核心部件之一，承担着向两侧驱动轮分配动力、同时允许两侧车轮以不同转速转动的核心作用，相比普通开放式差速器，其可在单侧驱动轮出现打滑时，主动限制两侧车轮的转速差，将更多动力传递至有抓地力的车轮侧，大幅提升车辆在湿滑路面、非铺装路面、激烈驾驶工况下的通过性与行驶稳定性，避免单侧车轮空转导致的动力流失、车辆陷滞或是操控失控问题。从功能特性来看，该结构集成了主减速从动锥齿轮、差速器壳体、行星齿轮、半轴齿轮、摩擦限位组件以及两端支撑轴承座结构，动力从主减锥齿轮输入后，经差速器壳体传递至行星齿轮轴，再通过行星齿轮与两侧半轴齿轮的啮合将动力输出至左右半轴，当两侧车轮附着力出现较大差异时，内置的限位结构会通过摩擦阻力锁止部分差速功能，避免转速差过大，既保留了普通差速器允许转弯时差速转动的特性，又弥补了开放式差速器无法限制打滑的缺陷。在设计思路上，该结构充分考虑了传动部件的受力均衡性，主减锥齿轮与差速器壳体采用螺栓刚性连接，保证大扭矩传递下的连接可靠性，行星齿轮与半轴齿轮采用直齿锥齿轮啮合设计，加工精度易保证，啮合传动效率高，同时两端的带座轴承采用标准立式安装座结构，可直接固定在驱动桥壳的安装平面上，无需额外设计定制支撑结构，降低了整车桥的装配难度。从安装边界来看，该差速器总成两端轴承座的安装孔位采用对称布局，适配多数后驱、四驱车型驱动桥的安装空间，主减锥齿轮的啮合位置预留了足够的调整间隙，可通过调整垫片实现齿轮啮合印痕的精准校准，整体径向尺寸控制在常规驱动桥的壳体容纳范围内，轴向长度匹配半轴的插入深度，装配时无需对周边的桥壳、半轴结构做大幅修改，可直接作为升级替换部件或是全新车型传动系统的选型参考，其内部齿轮参数经过受力校核，可承受日常行驶以及大扭矩输出下的冲击载荷，摩擦限位组件的阻尼参数经过匹配，既不会因锁止力度过大导致转弯时轮胎异常磨损，也不会因锁止力度不足无法起到防滑作用，在日常城市道路行驶时可平顺传递动力，在复杂路况下可自动介入限滑功能，兼顾了日常驾驶的平顺性与特殊工况下的通过性能。
