短尾船用舷外动力齿轮传动箱结构

　　该短尾齿轮箱主要面向小型舷外动力推进系统，常见于外挂发动机、船外机或舷外电机驱动场景。它的核心任务不是单纯减速，而是把上部动力输入经过换向、减速和轴系传递，最终驱动水下螺旋桨旋转，同时兼顾前进、倒退和空挡三种工作状态。整套结构沿竖直方向布置，上端靠近动力源，下端浸没在水中，中间由长轴连接，形成典型的舷外推进传动链。

　　从实际使用角度看，这类齿轮箱多用于小型作业艇、浅水船、改装艇或试验型推进装置。上部箱体负责接收发动机或电机输出，并通过齿轮组改变转速与扭矩；下部箱体位于水线以下，内部布置二级齿轮传动，输出轴直接连接螺旋桨。这样的布置可以让动力源保持在船体上方或艇尾安装位置，而推进部件位于水下，既缩短了推力传递路径，也便于螺旋桨获得稳定水流。

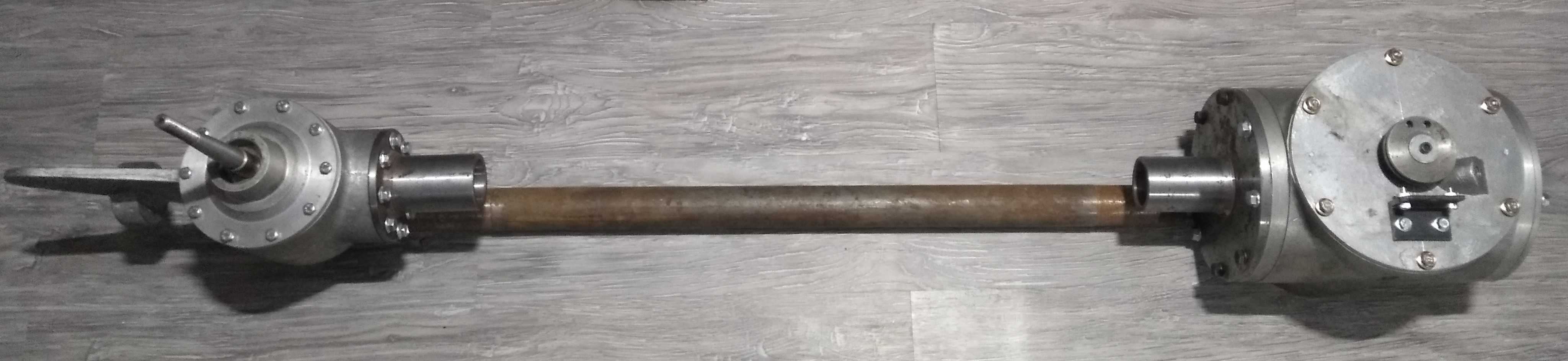

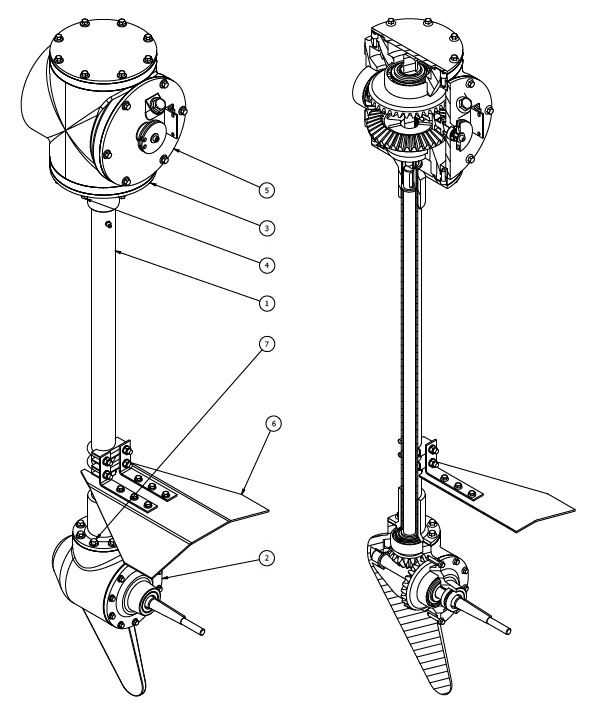

　　结构上，齿轮箱分为顶部主齿轮箱、中间传动轴管和底部水下齿轮箱三个区域。顶部箱体内包含输入齿轮、锥齿轮啮合副以及换挡相关构件，箱体法兰和端盖通过螺栓紧固，便于检修齿面、轴承和限位件。中部为细长支撑管，内部容纳竖直传动轴，外部承担上下箱体之间的定位与支撑作用。底部箱体则将竖直轴的旋转运动转换为近似水平输出，带动螺旋桨轴转动，其外壳需要兼顾流线型、密封和安装刚度。

　　换挡功能通过拉线机构实现。操作者在艇上拉动或切换拉线时，机构带动箱内滑移件或啮合件，使传动路线在前进档、倒档和空档之间切换。前进档用于正常航行，倒档通过齿轮啮合方向变化实现反向推进，空档则切断动力与螺旋桨之间的传动，使发动机或电机可在不驱动桨叶的情况下运转。对于船外机而言，这种设计直接影响靠离码头、低速调船和浅水区域操作的便利性。

　　齿轮啮合是该模型的重点。顶部与底部均采用锥齿轮传动来完成轴线方向转换，齿向、节锥角和安装距需要严格匹配，否则容易出现啮合斑点偏置、噪声增大或齿面局部载荷过高的问题。底部二级齿轮箱长期处于水下，除齿轮强度外，还要考虑轴承支撑、轴封、润滑腔隔离以及外壳防缠绕能力。螺旋桨安装在输出轴端部，轴端需要保留锥面、键连接或螺纹锁紧结构，以保证扭矩传递和桨叶固定可靠。

　　外形尺寸方面，该装置呈细长立式形态，上部箱体轮廓较大，用于容纳齿轮和换挡机构；中部轴管直径较小，但长度决定了动力源与水下推进单元之间的垂直距离；下部箱体随螺旋桨轴方向横向伸出，形成安装桨叶的边界。三维建模时需要重点控制上下箱体同轴度、传动轴跨距、底部输出轴中心高以及螺旋桨与船底板之间的间隙。若安装到艇尾，还需核查上部动力连接法兰、中间固定支架、下部壳体与船体尾板的相对位置，避免航行中桨叶吸气、擦底或与船体结构干涉。

　　设计思路上，该结构把复杂的换挡和一级传动放在便于维护的顶部，把最终换向和推进输出放在水下箱体，中间用长轴传递动力。这种方案结构清晰，适合小功率船外机，但对轴系对中、轴承布置、润滑密封和拉线行程较为敏感。建模过程中应保留齿轮分度锥、轴承位、密封位、螺栓孔、换挡摇臂和螺旋桨轴端等关键特征，以便后续进行运动校核、装配干涉检查和工程图输出。
