带锥齿轮长尾船齿轮箱传动总成

　　长尾船推进系统的动力换向与扭矩传递，长期处于高湿、盐雾、泥水飞溅、船体振动叠加的恶劣工况，齿轮箱作为发动机输出轴与水下螺旋桨传动轴之间的核心衔接部件，其结构合理性直接决定船舶推进效率、运行可靠性与维护周期。这套带直齿锥齿轮组的长尾船齿轮箱总成，针对内河小型通勤船、浅水作业渔船、近岸观光长尾船的使用场景开发，适配发动机卧式输出、传动轴斜向延伸至船尾水下的布置需求，通过锥齿轮啮合完成动力传输方向的90度换向，将发动机输出的高转速扭矩稳定传递至末端螺旋桨，驱动船体航行。

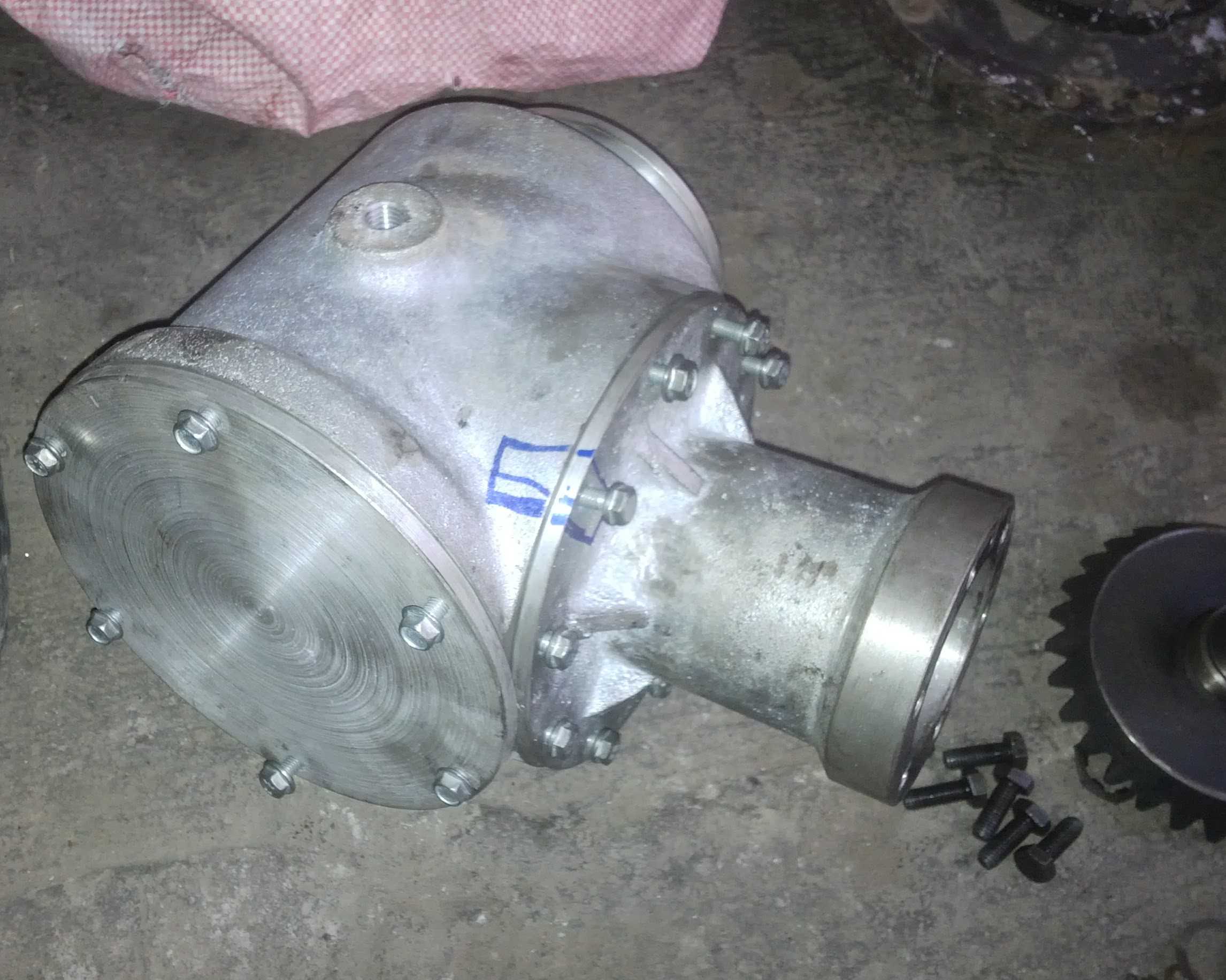

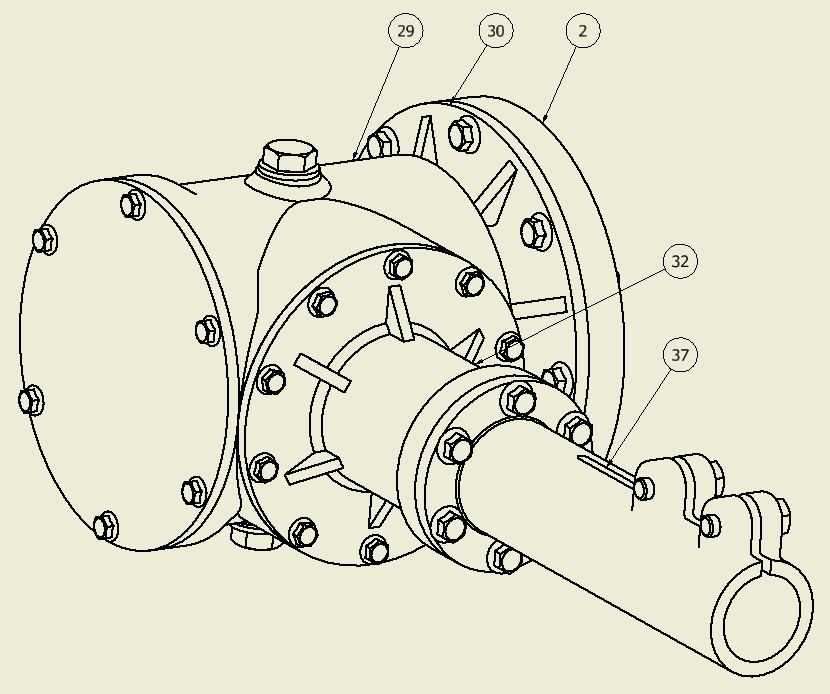

　　从实际安装边界来看，该齿轮箱输入端采用大直径法兰对接结构，法兰端面沿圆周均布多组高强度连接螺栓，可直接与发动机飞轮壳输出端定位面贴合锁紧，法兰止口与发动机输出轴同轴度公差控制在0.05mm以内，避免运转过程中出现偏心振动。箱体主体采用分段式铸铝壳体拼接结构，各壳体结合面均加工有密封槽，配套耐油橡胶密封垫，既保证箱体内部齿轮啮合腔的密封性能，防止润滑油泄漏、外部水汽与泥沙侵入，又通过轻量化铸铝材质降低整套传动机构的自重，减少船尾悬挂载荷对船体尾部结构的附加弯矩。箱体顶部预留有加油口与油位观察结构，日常运维时无需拆解箱体即可完成齿轮油加注与油位检查，侧面设置的放油螺塞可在换油时快速排空箱内废油，适配船舶户外作业的简易维护条件。

　　内部传动核心为一对正交布置的直齿锥齿轮，主动锥齿轮直接与发动机驱动轴通过花键联接，从动锥齿轮与长尾输出轴刚性固连，齿轮啮合侧隙经过预调，既保证动力传递无明显旷量，又可吸收船体受波浪冲击产生的瞬时轴向窜动。输出侧的长尾传动轴沿船尾斜向延伸，轴端设计有键槽与锁紧法兰，用于安装螺旋桨风扇，轴体外部配套分段式支撑抱箍，抱箍通过螺栓紧固在船尾的长尾支架上，每隔一段距离设置一处支撑点，避免长轴高速运转时出现挠曲变形、共振甩动的问题。轴系与箱体衔接位置配置有组合式密封组件，包含骨架油封与水封两道密封结构，第一道油封阻挡箱内润滑油外泄，第二道水封阻挡外部河水、泥沙进入箱体内部，双重防护适配传动轴半浸在水中的工作环境。

　　结构设计过程中，首先匹配小型船用发动机的输出扭矩区间，选定锥齿轮的模数与齿面宽度，保证齿轮齿面接触强度与齿根弯曲强度可承受螺旋桨突遇杂物缠绕、水流反向冲击带来的瞬时过载；其次核算长尾传动轴的长径比，在保证轴体刚性的前提下尽可能控制轴径，减少轴体在水中旋转的阻力损耗；箱体上的所有螺栓连接点位均设计有防松结构，采用弹簧垫圈与锁紧螺母配合，抵消发动机持续振动带来的螺栓松脱风险。输入端法兰的螺栓孔位置采用标准化布局，可适配多款同功率段的小型船用柴油机、汽油机，无需额外加工转接法兰即可完成换装；输出轴的安装尺寸兼容常规小型螺旋桨的安装孔径，维修替换配件通用性强。

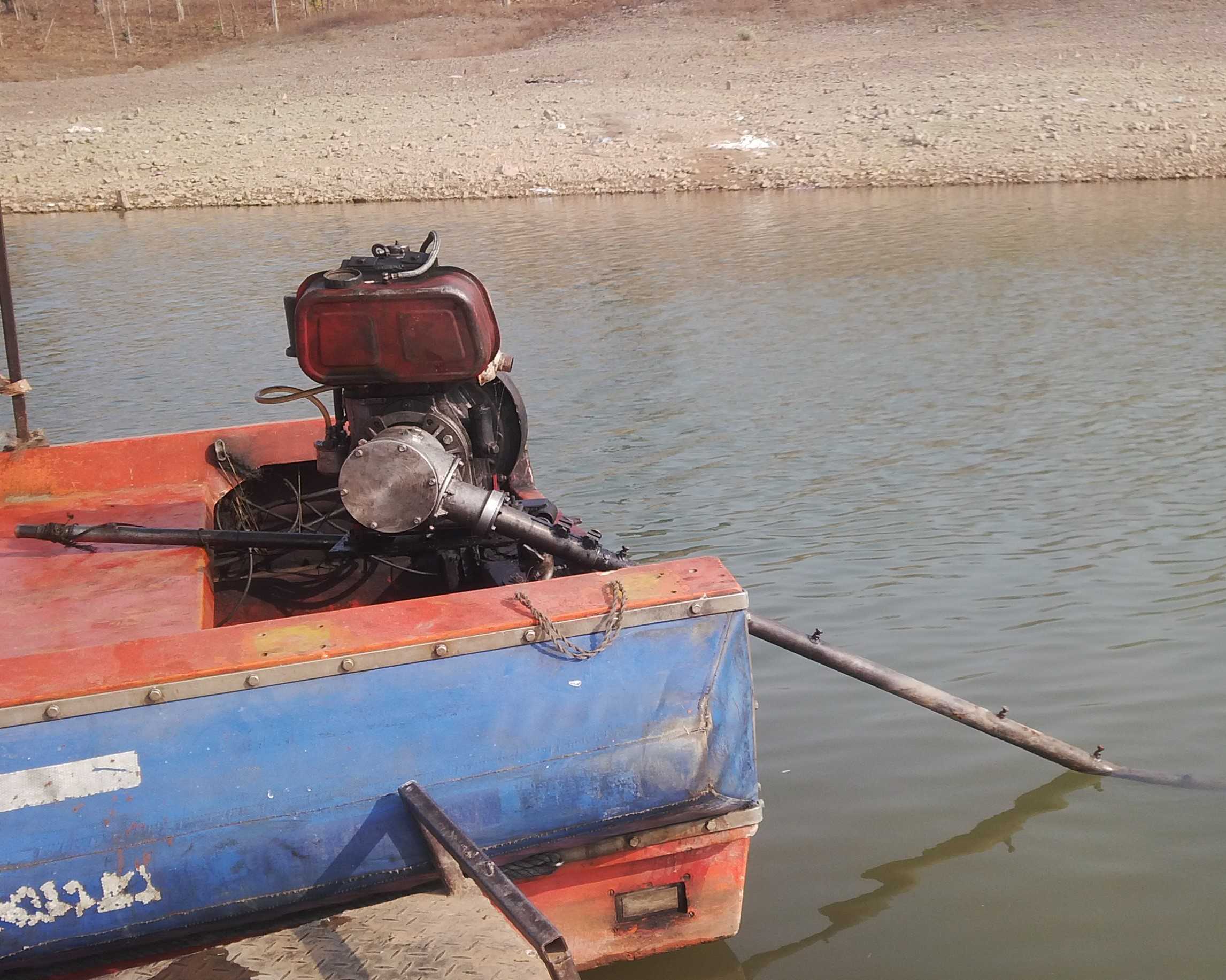

　　在浅水河道、近岸滩涂区域作业时，该齿轮箱搭配的长尾传动轴可将螺旋桨布置在较深的水下位置，即使船体吃水较浅也能保证螺旋桨完全浸没，避免航行时螺旋桨打空、动力流失；锥齿轮传动的传动效率稳定在95%以上，动力损耗小，可在发动机较低油耗下输出足够的推进推力。箱体外部的加强筋沿受力方向布置，既提升壳体的结构刚性，抵抗齿轮啮合产生的径向力与轴向力，又增大壳体散热面积，齿轮运转产生的热量可通过壳体快速散发到外部空气中，避免长时间连续航行时箱内油温过高、润滑性能下降。整套总成的安装点位集中在输入端法兰与轴系支撑抱箍位置，安装时仅需保证发动机输出轴与齿轮箱输入锥齿轮同轴、长尾输出轴的支撑点位同轴，即可完成整套推进系统的装配，无需复杂的现场调校，非常适合小型船舶制造厂的批量装配，也适用于老旧长尾船传动系统的改装替换，在渔业作业、短途客运、水上观光等场景都有明确的实用价值。
