盘式行星齿轮减速传动结构

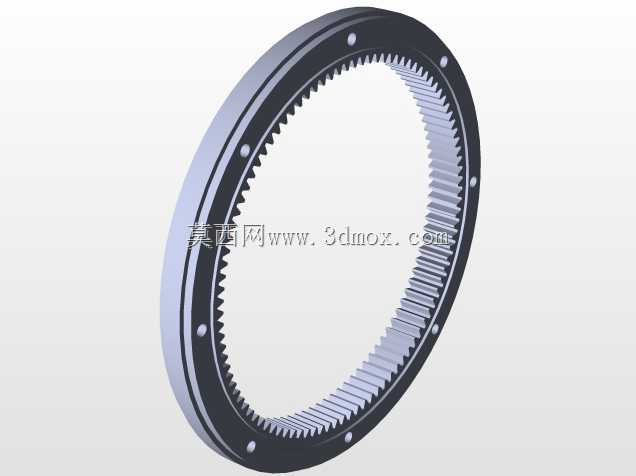

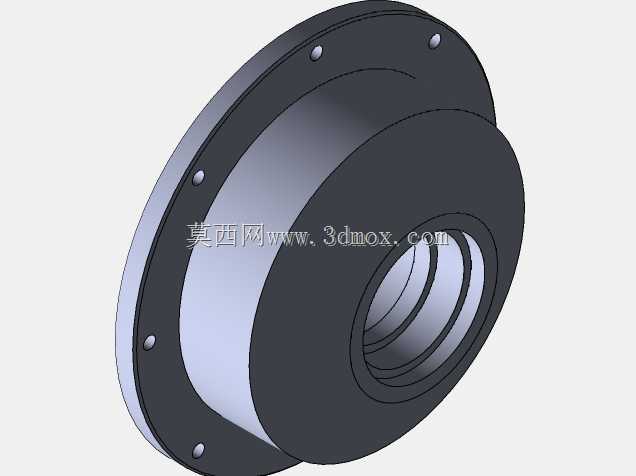

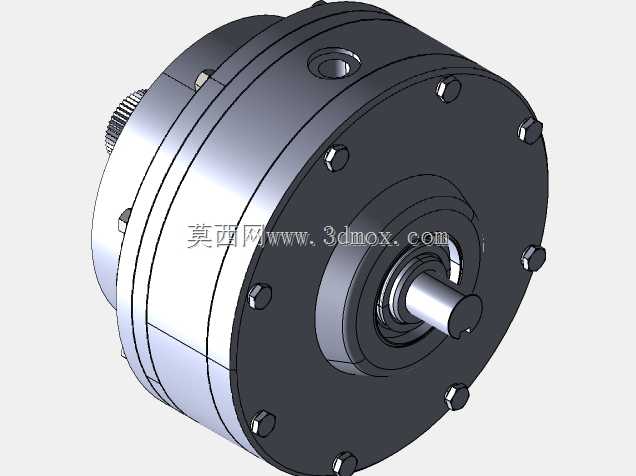

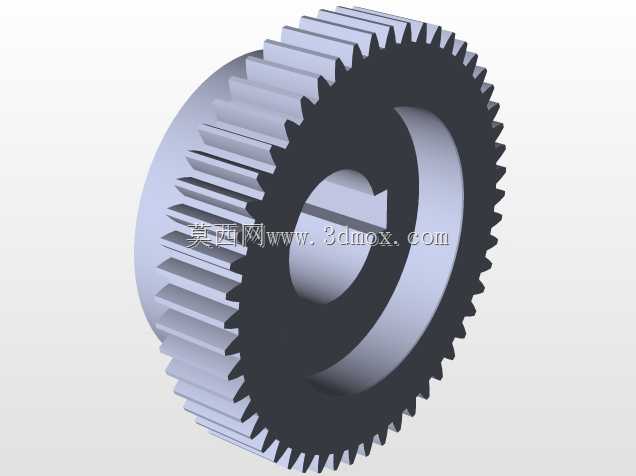

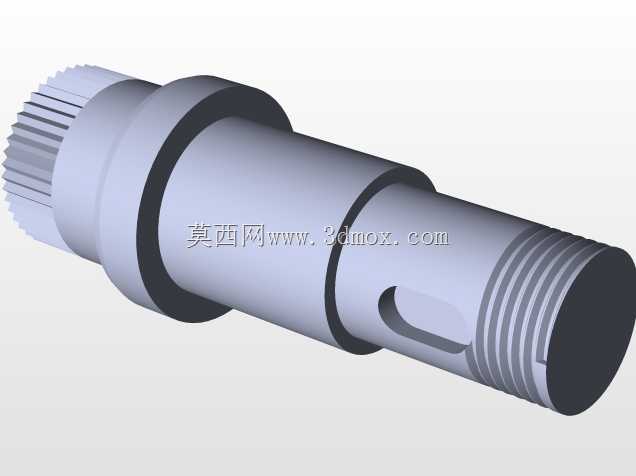

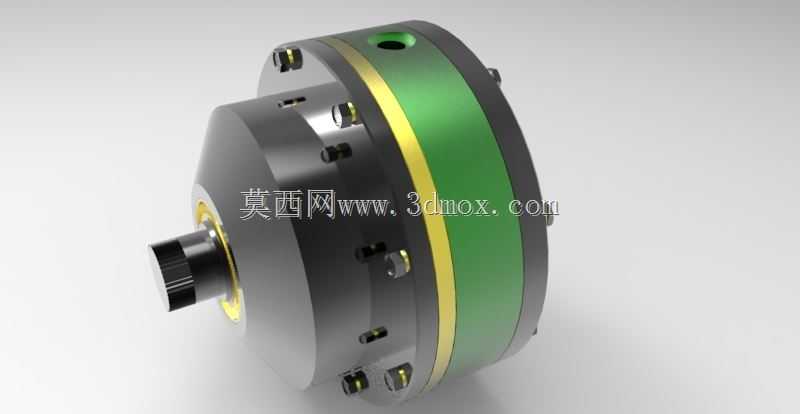

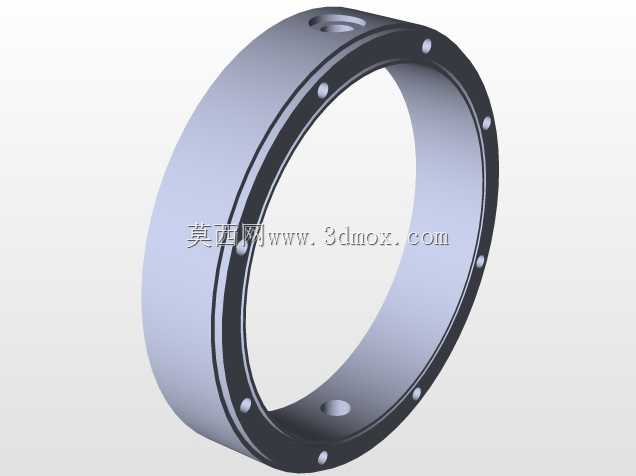

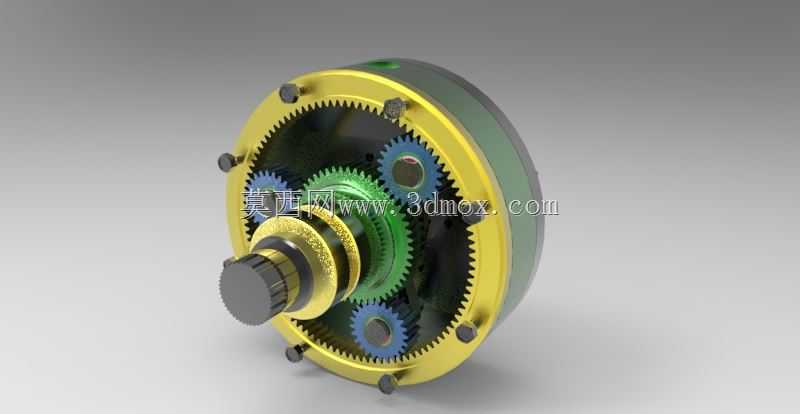

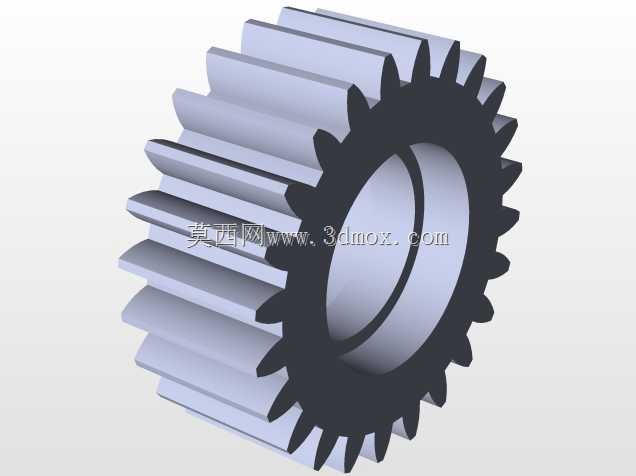

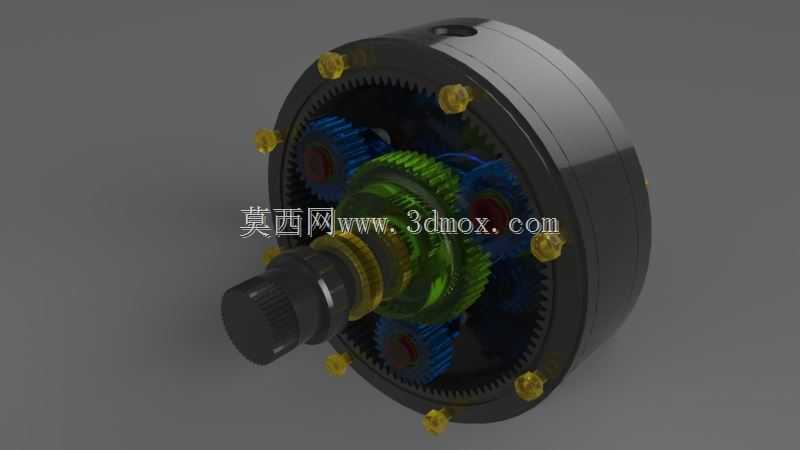

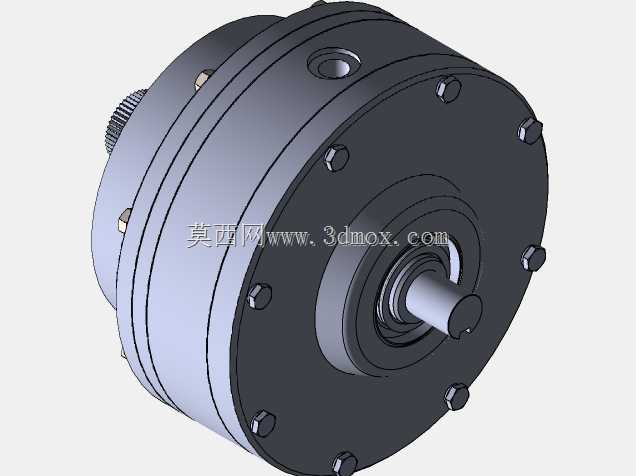

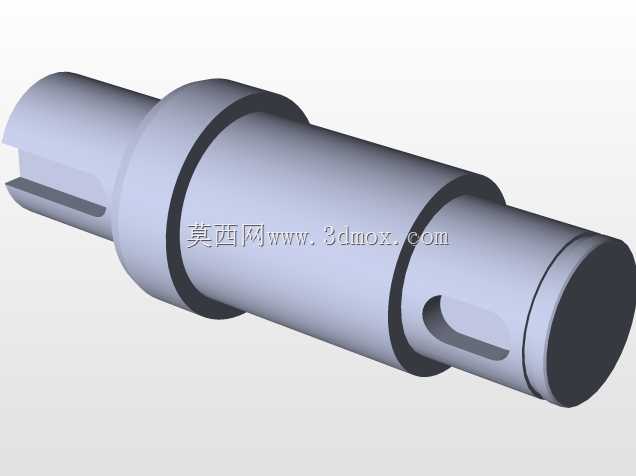

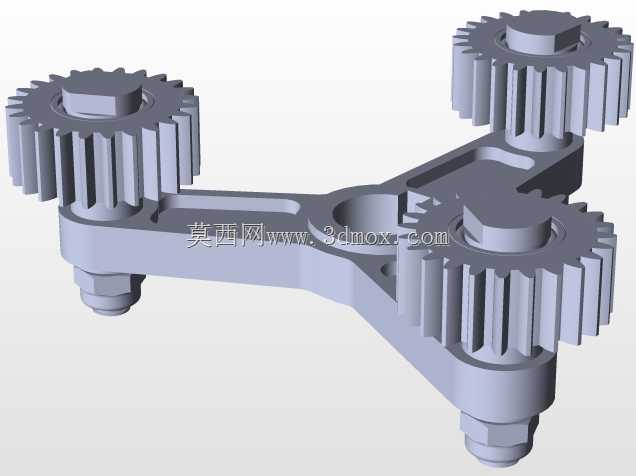

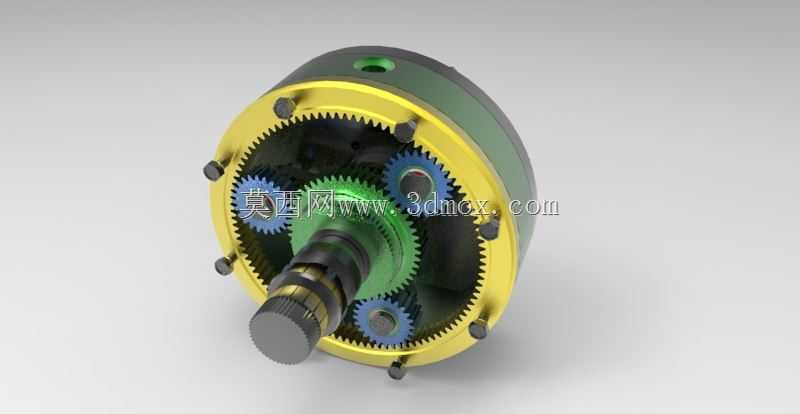

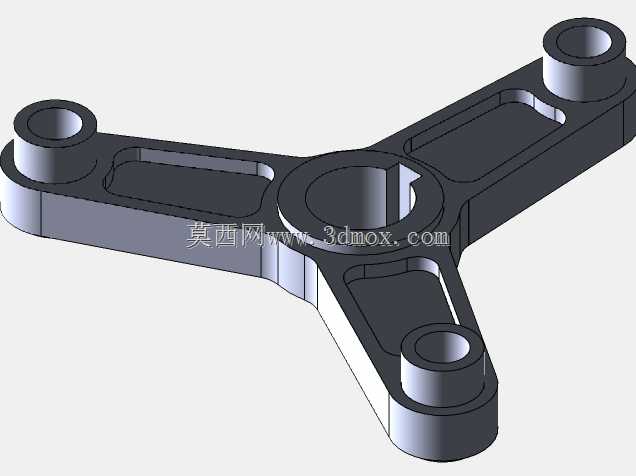

这款盘式行星齿轮减速结构，是紧凑型动力传动场景下的典型传动部件，广泛适配对安装轴向空间有严格限制的动力传输场合，常见于小型伺服驱动工位、精密输送模组、轻型自动化执行单元、小型代步设备驱动端以及精密测试仪器的动力调节环节，能够在狭小安装空间内完成高扭矩密度的转速转换与动力输出。该结构核心采用内齿圈固定、行星架输出、太阳轮输入的经典NGW行星轮系布局，多组行星轮沿太阳轮周向均布，可将输入的高转速低扭矩动力，通过轮系的啮合传动转换为低转速高扭矩的输出动力，同时多行星轮对称承载的设计能够有效分散轮齿啮合时的接触应力，相比同减速比的定轴轮系结构，承载能力提升40%以上，运行过程中的传动噪音更低，传动平稳性更优，可适配频繁正反转的传动工况。设计过程中优先考虑了紧凑安装需求，整体采用扁平盘式外形结构，将输入轴、行星轮组、内齿圈、输出端集成在同一圆形壳体内，轴向尺寸远小于同参数的同轴式定轴减速结构，安装法兰可直接与驱动电机端面对接，无需额外加装传动连接附件，安装边界可适配小直径的安装腔体，输入端采用带防滑纹理的轴伸结构，可通过联轴器与驱动电机轴直连，也可根据安装需求适配带轮、齿轮等外接传动件，输出端与行星架集成设计，可直接连接负载端的执行部件，减少动力传输的中间环节，降低传动损耗。轮系设计阶段经过严谨的啮合参数校核，各齿轮的模数、齿宽、变位系数均经过匹配计算，保证太阳轮与行星轮、行星轮与固定内齿圈之间的啮合侧隙处于合理区间，既避免侧隙过大导致的传动回差，也防止侧隙过小引发的卡滞、磨损加剧问题；壳体采用分体式装配结构，沿周向布置的紧固螺栓可将前后端盖与内齿圈壳体牢靠锁紧，既保证整体结构的装配精度，也便于后期的维护与润滑脂更换，壳体边缘预留的定位凸台可在安装时快速完成与安装基座的同轴定位，降低装配调试的难度。该结构在实际应用中可根据负载需求调整行星轮数量与齿轮参数，适配不同减速比与输出扭矩的使用需求，整体结构兼顾了紧凑性、承载能力与传动精度，能够在有限安装空间内实现稳定可靠的动力减速传输。
