立式斯特林动力装置结构设计展示

这款立式斯特林动力装置的结构设计，核心围绕外燃式热力循环的工作特性展开，区别于传统内燃机的缸内燃烧逻辑，它依靠外部热源对缸内工质持续加热，配合冷端散热形成稳定温差，推动活塞完成往复运动，整套结构不需要复杂的油气混合、点火正时系统，对热源的适配性极强，无论是工业余热、太阳能聚热还是常规燃料燃烧产热，都能作为动力输入源，在分布式小型发电、低品位热能回收、教学实验演示场景中都有明确的应用空间。

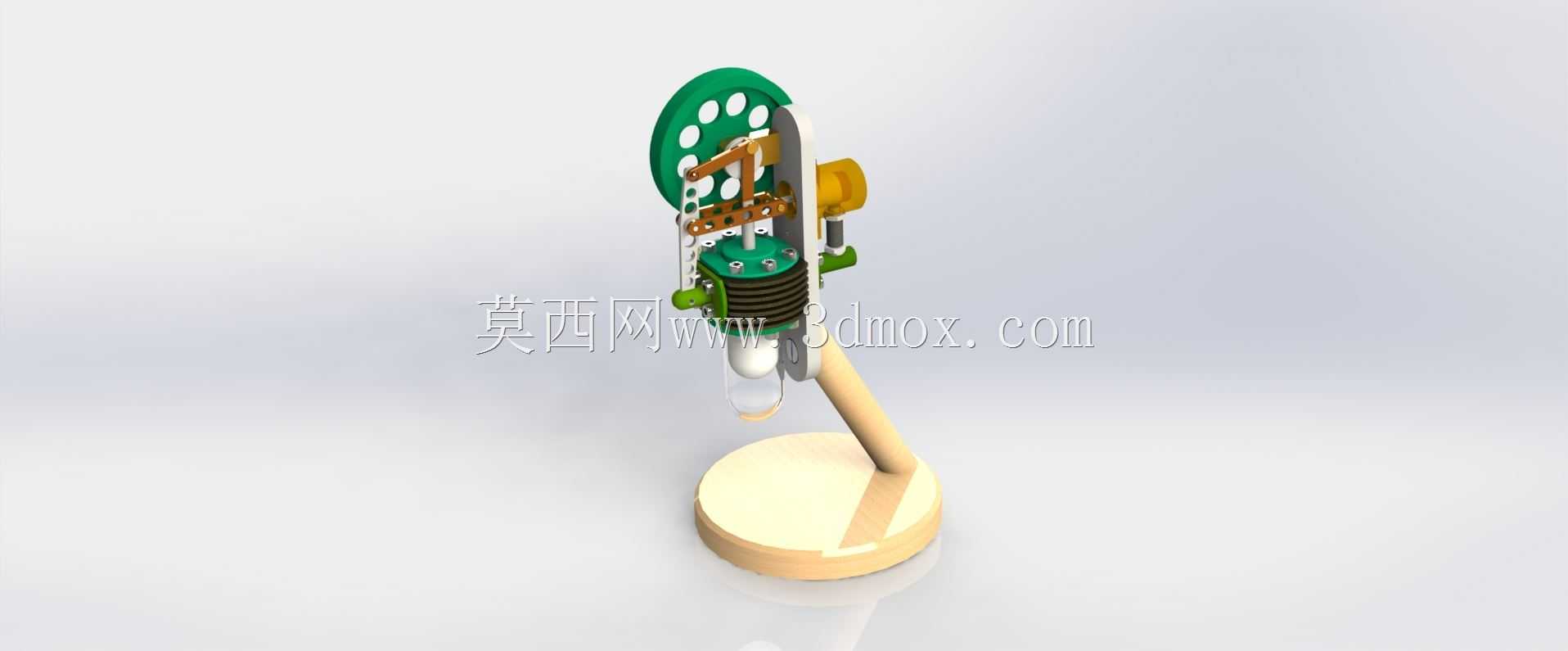

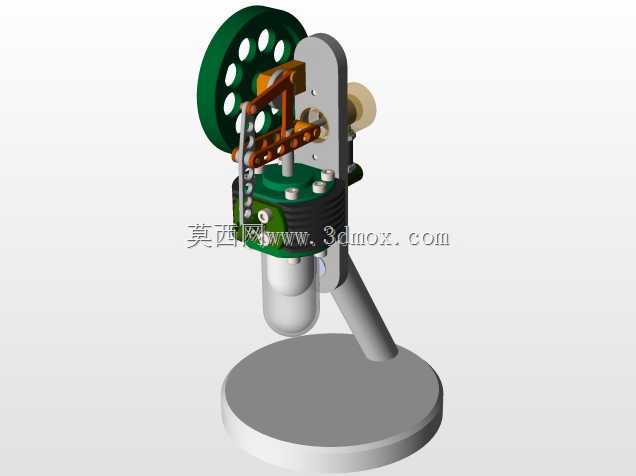

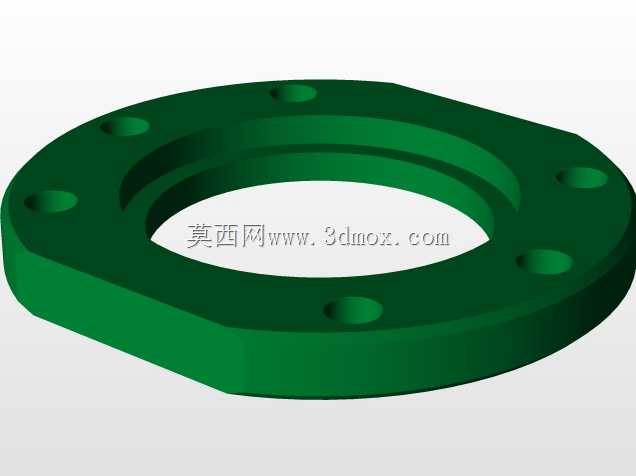

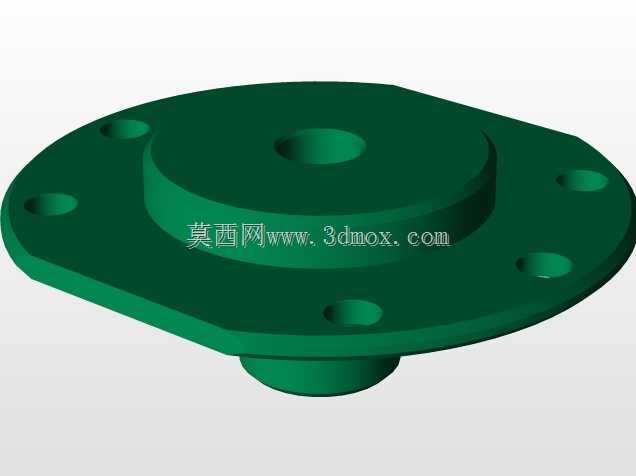

从整体布局来看，立式结构的设计思路优先考虑了安装空间的垂直利用率，整套装置的支撑结构采用单立柱搭配圆形底座的形式，底座的直径尺寸经过配重核算，能够保证飞轮高速运转时整机的稳定性，不需要额外打膨胀螺栓固定，放置在平整工作台面即可完成安装调试，安装边界仅需要预留出飞轮旋转、传动连杆摆动的安全间隙，侧向空间占用远小于卧式布局的同功率斯特林装置。

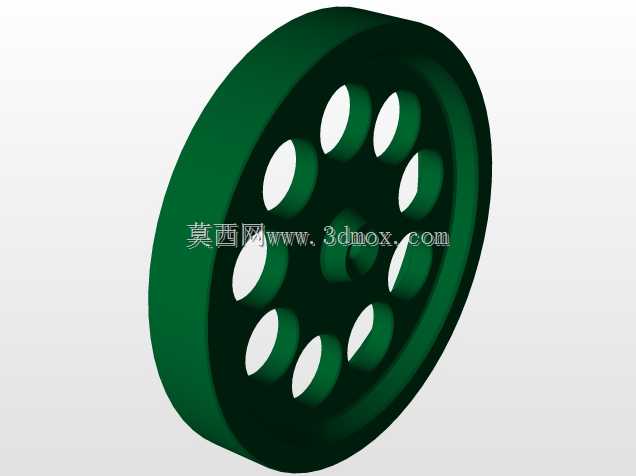

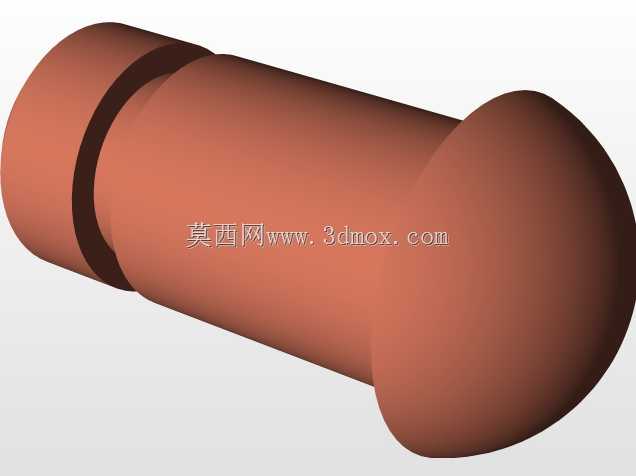

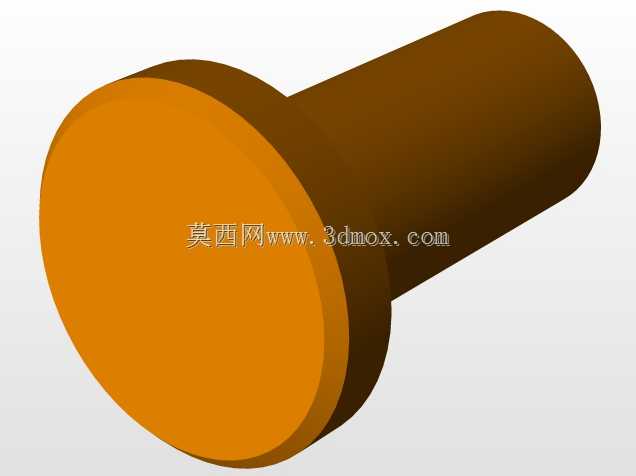

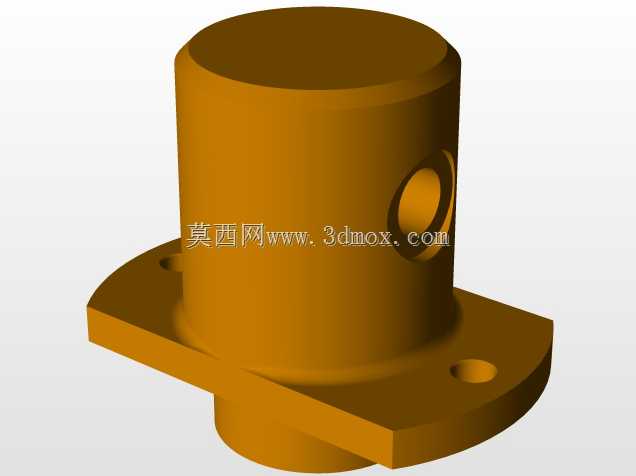

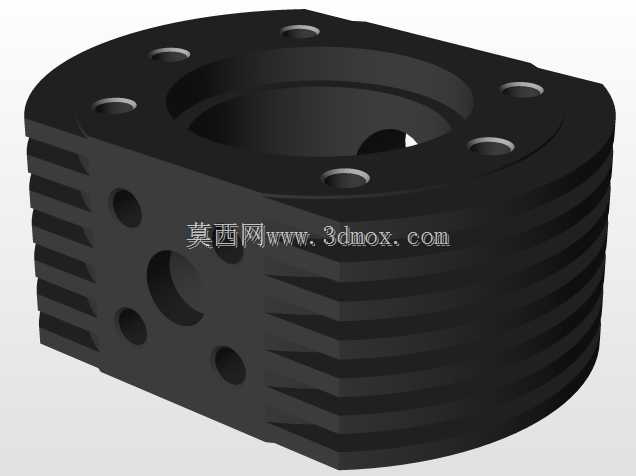

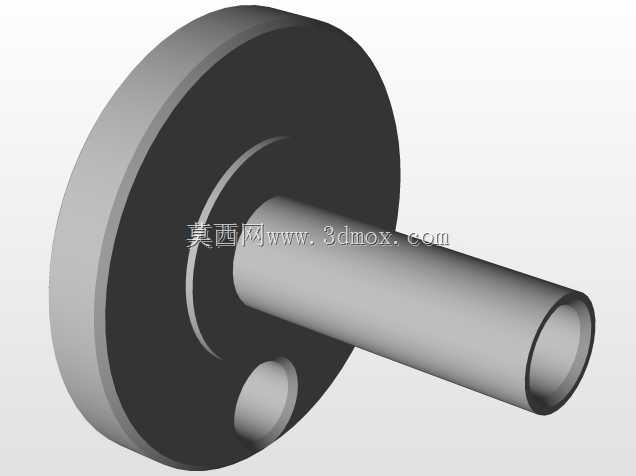

核心做功单元的设计上，动力活塞与置换活塞采用同轴上下布置的结构，缩短了传动连杆的长度，减少了运动过程中的连杆挠度变形，降低了传动副的磨损速率。飞轮部分采用带镂空孔的圆盘结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能削减了自身重量，镂空结构同时也能带动周边空气流动，辅助冷端散热片完成空气对流换热，不需要额外加装散热风扇就能维持冷端的温度稳定。

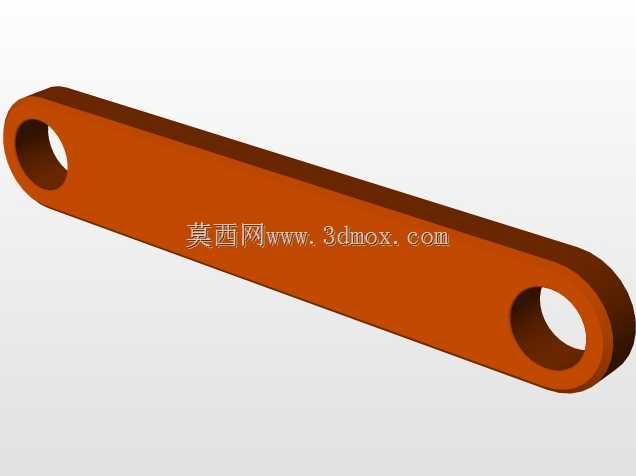

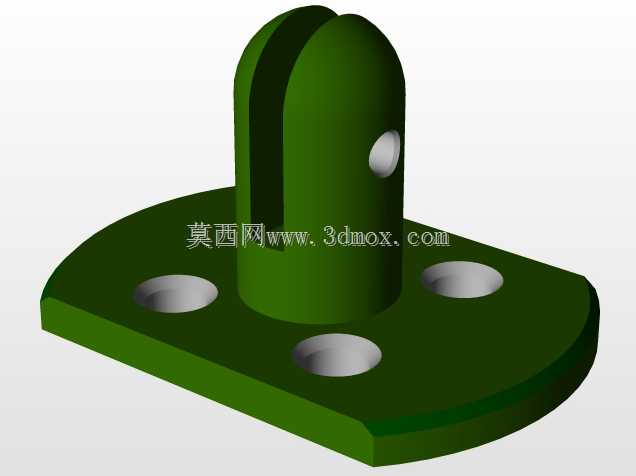

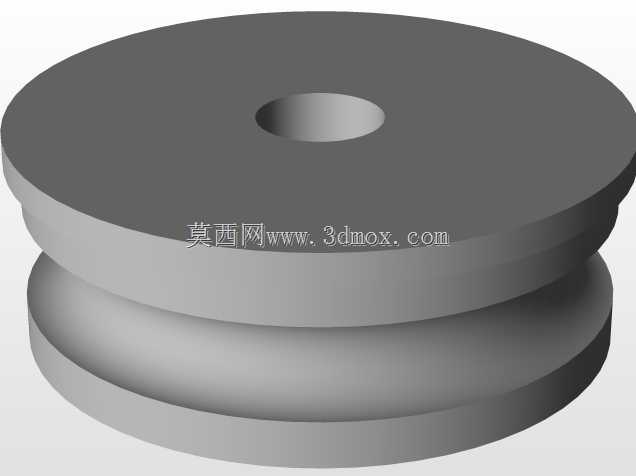

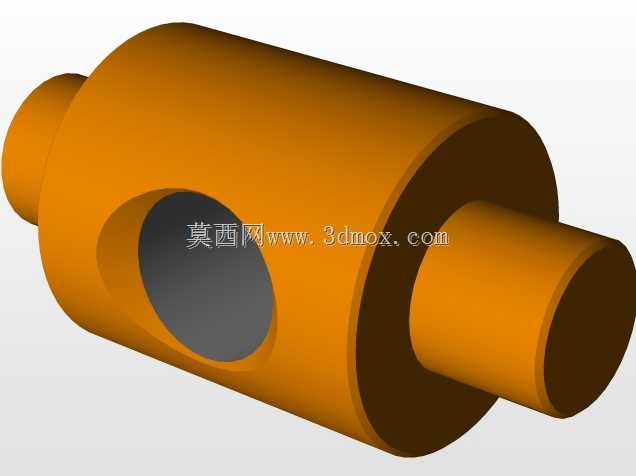

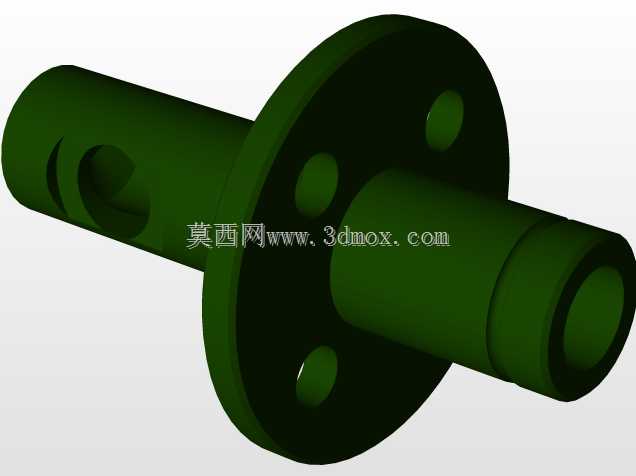

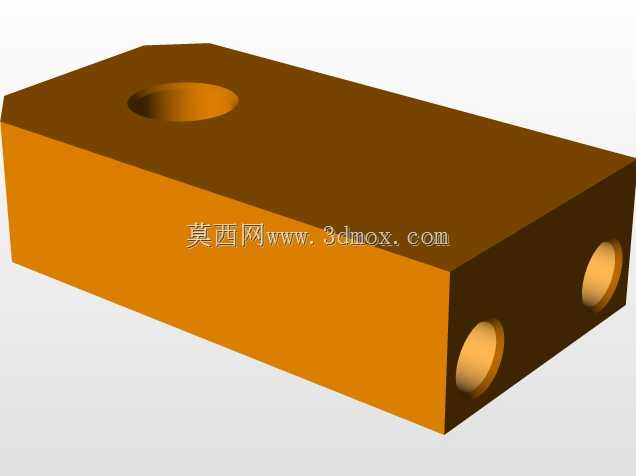

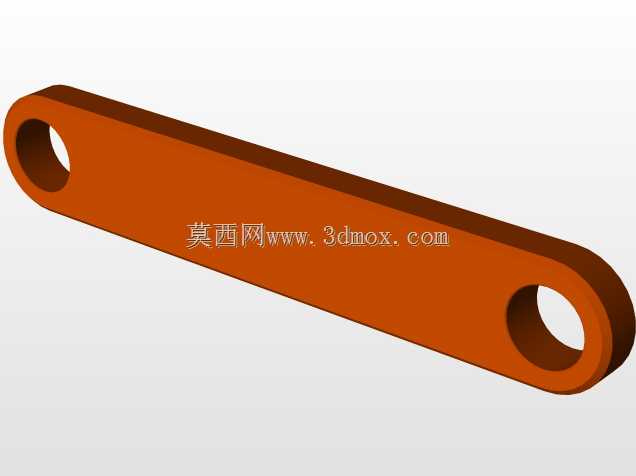

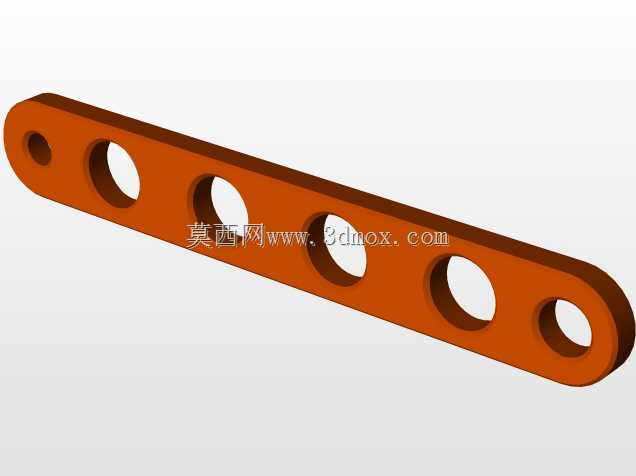

传动侧的曲柄连杆机构做了可视化设计，所有运动副都没有做封闭罩壳遮挡，能够直观观察到活塞往复运动转化为飞轮旋转运动的全过程，非常适合用于热力发动机原理的实操教学，学员可以直接观察到不同热源温度下，飞轮转速的变化规律，理解工质膨胀、压缩过程的相位差对动力输出的影响。装置的动力输出端直接集成在飞轮转轴上，可以通过皮带轮、联轴器连接小型发电机、微型水泵等负载，完成热能到机械能再到电能或者其他形式能量的转换，在偏远无电网区域的小型离网供电场景中，这类结构简单、维护需求低的动力装置有独特的应用优势。

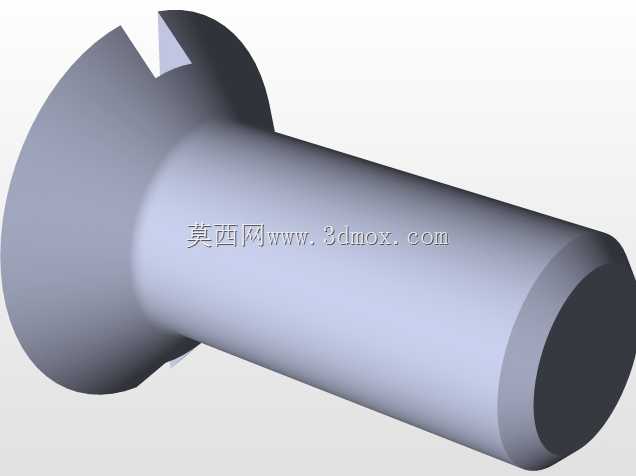

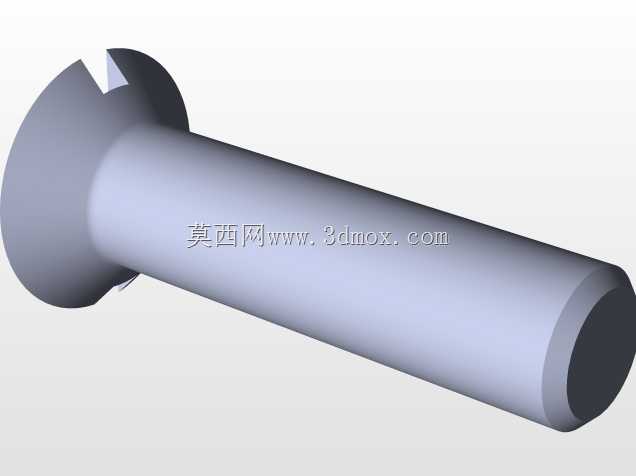

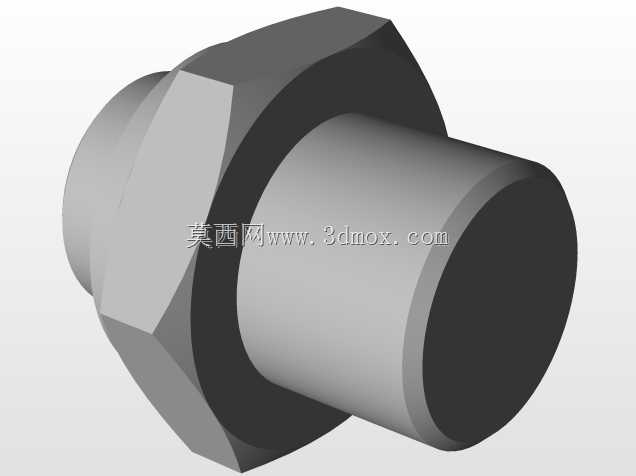

整套结构的密封设计集中在活塞与缸体的配合面，采用低摩擦系数的密封件，既保证工质不会出现泄漏，又不会因为密封过紧增大运动阻力，所有传动铰接点都预留了润滑注油位置，日常维护只需要定期加注少量润滑脂，就能保证长期运转的可靠性，不需要复杂的定期保养流程。
