卧式横梁结构离心泵联动蒸汽机装置

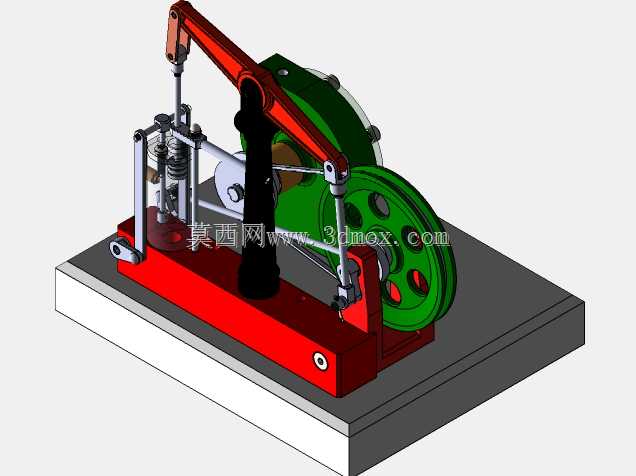

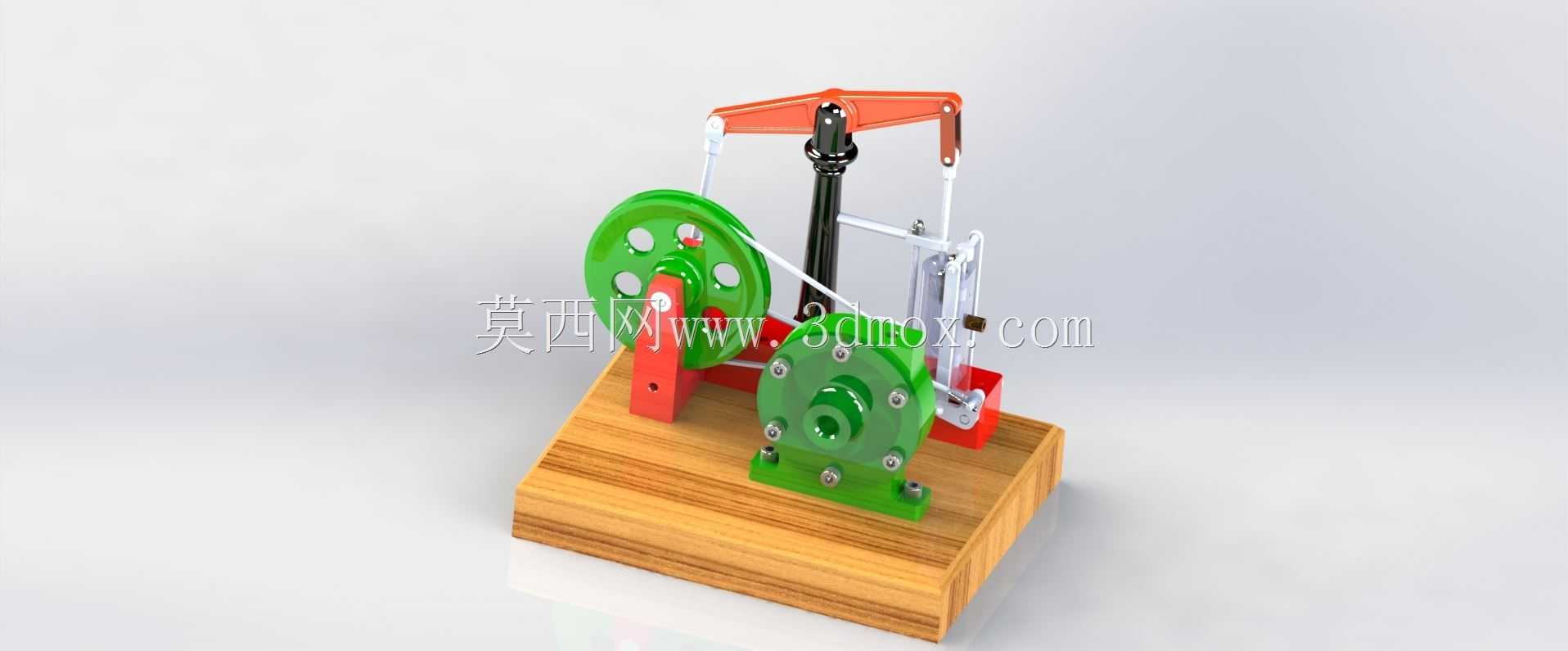

这款卧式横梁离心泵联动蒸汽机装置，主要面向热能动力教学演示、小型流体输送实验场景以及复古动力装置爱好者的DIY制作参考领域，可直观展示蒸汽动力向流体输送动能转换的完整机械传动逻辑，帮助学习者理解往复式动力与离心式流体设备的匹配原理。在实际应用场景中，该装置可作为教学实验室的演示教具，清晰呈现曲柄连杆机构的动力传递路径、横梁结构的力导向作用以及离心泵叶轮的流体做功过程，也可作为小型蒸汽动力循环实验的核心组成单元，完成低压蒸汽驱动下的流体输送模拟测试，帮助从业者掌握早期工业动力与泵类设备结合的结构逻辑。从功能特性来看，装置采用卧式横梁布局平衡往复运动的侧向力，通过立式支撑结构固定蒸汽缸与传动组件，将蒸汽活塞的直线往复运动经曲柄结构转换为旋转动能，直接驱动离心泵的叶轮轴转动，省去了额外的传动变速环节，整体动力传递路径短，机械损耗低，能够在较低蒸汽输入压力下实现稳定的流体输送动作。设计过程中，首先围绕动力传递的同轴度要求布局各组件位置，将蒸汽缸、横梁导向结构、曲柄飞轮组、离心泵主体沿木质底座的纵向依次排布，确保往复运动的直线轨迹与旋转轴的垂直精度，避免运行过程中出现卡滞或偏磨问题；其次针对运动部件的干涉问题做了避让设计，连杆与飞轮、横梁与支撑柱之间预留了足够的运动间隙，同时采用外露式结构布局，方便观察每一处部件的运动状态，适配教学演示的可视化需求。外形尺寸方面，装置整体采用紧凑型台式布局，木质底座提供稳定的安装支撑，整体占地面积小，可直接放置于实验台或展示台面上，安装边界无外凸的尖锐部件，各旋转、往复运动部件均设置了合理的安全间距，无需额外预留过大的操作维护空间，日常使用中仅需对铰接转动部位做定期润滑即可维持顺畅运行。离心泵部分采用蜗壳式流道设计，与动力输出轴直接连接，叶轮旋转时可在进水口形成稳定负压，完成流体的吸入与增压输出，直观展现离心泵的工作原理，与蒸汽机的联动设计完整还原了早期工业革命中蒸汽动力驱动流体输送设备的典型结构方案。
