三桥拖挂式电缆收放运输作业装置

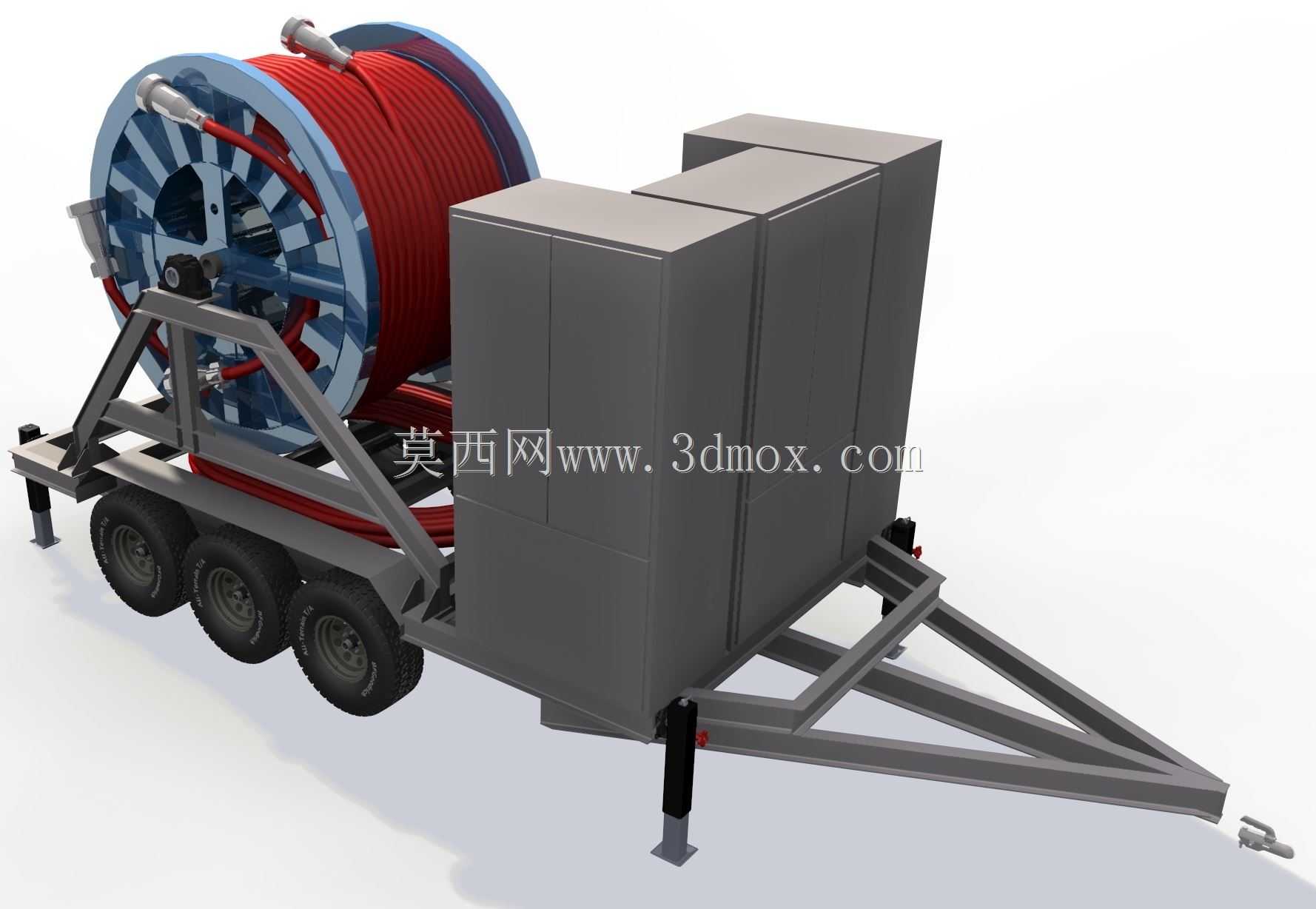

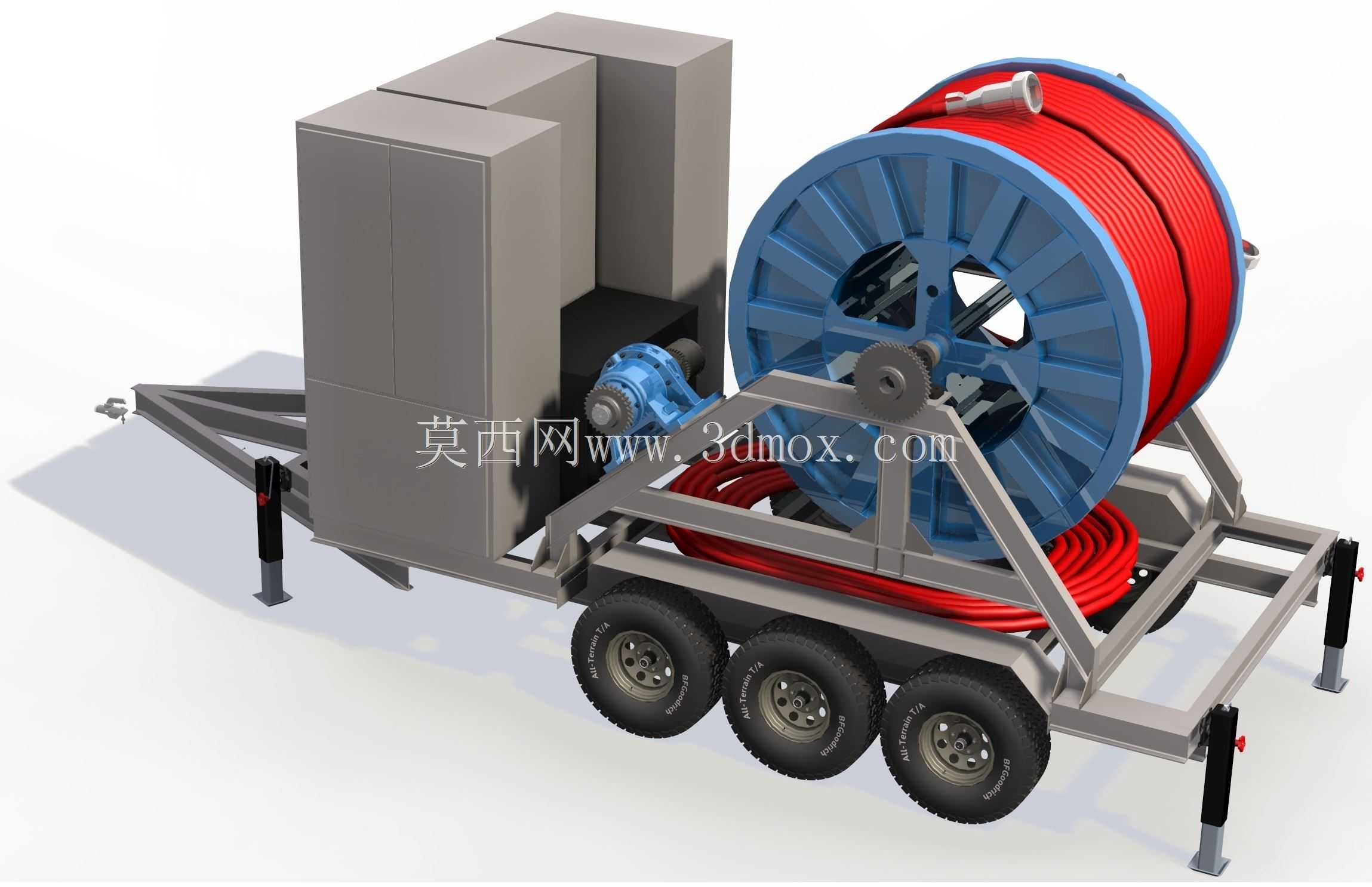

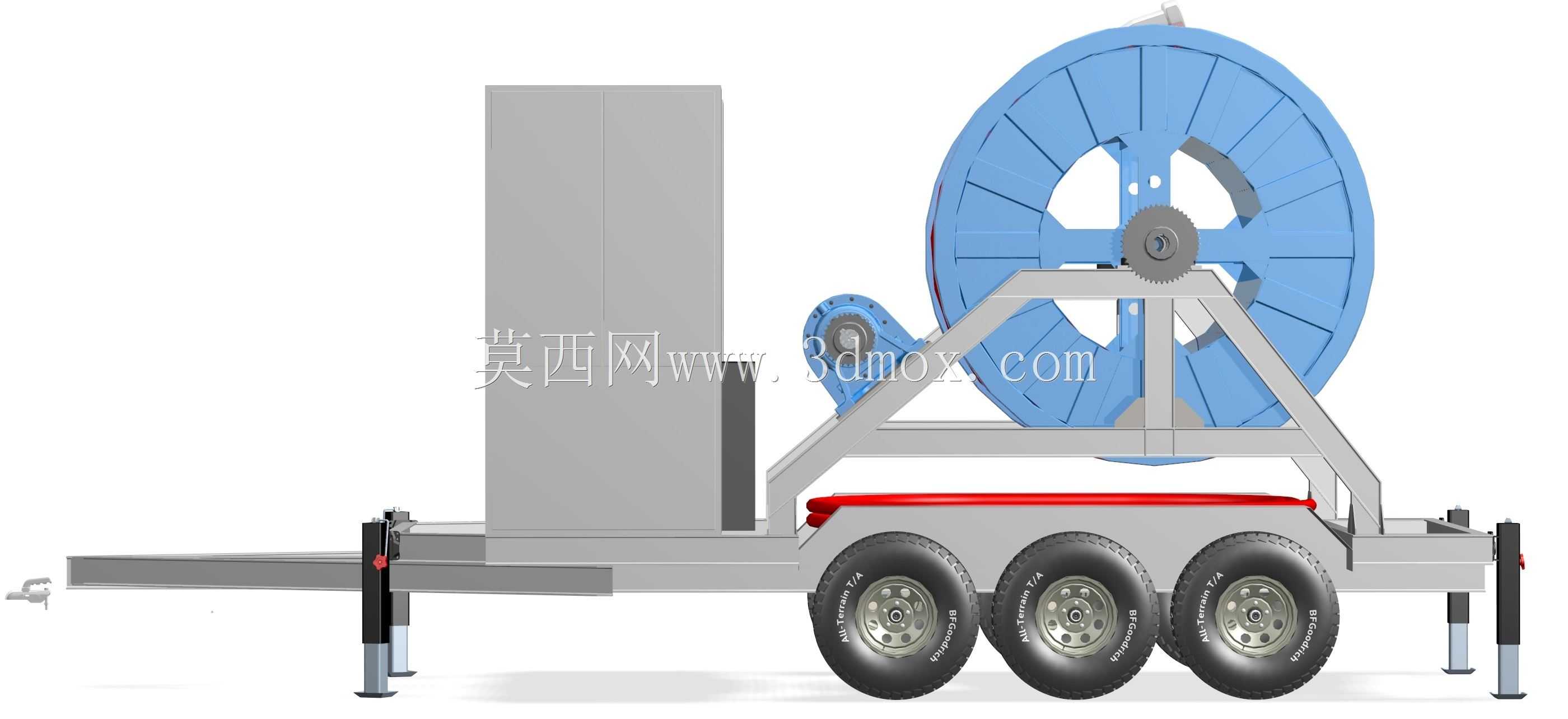

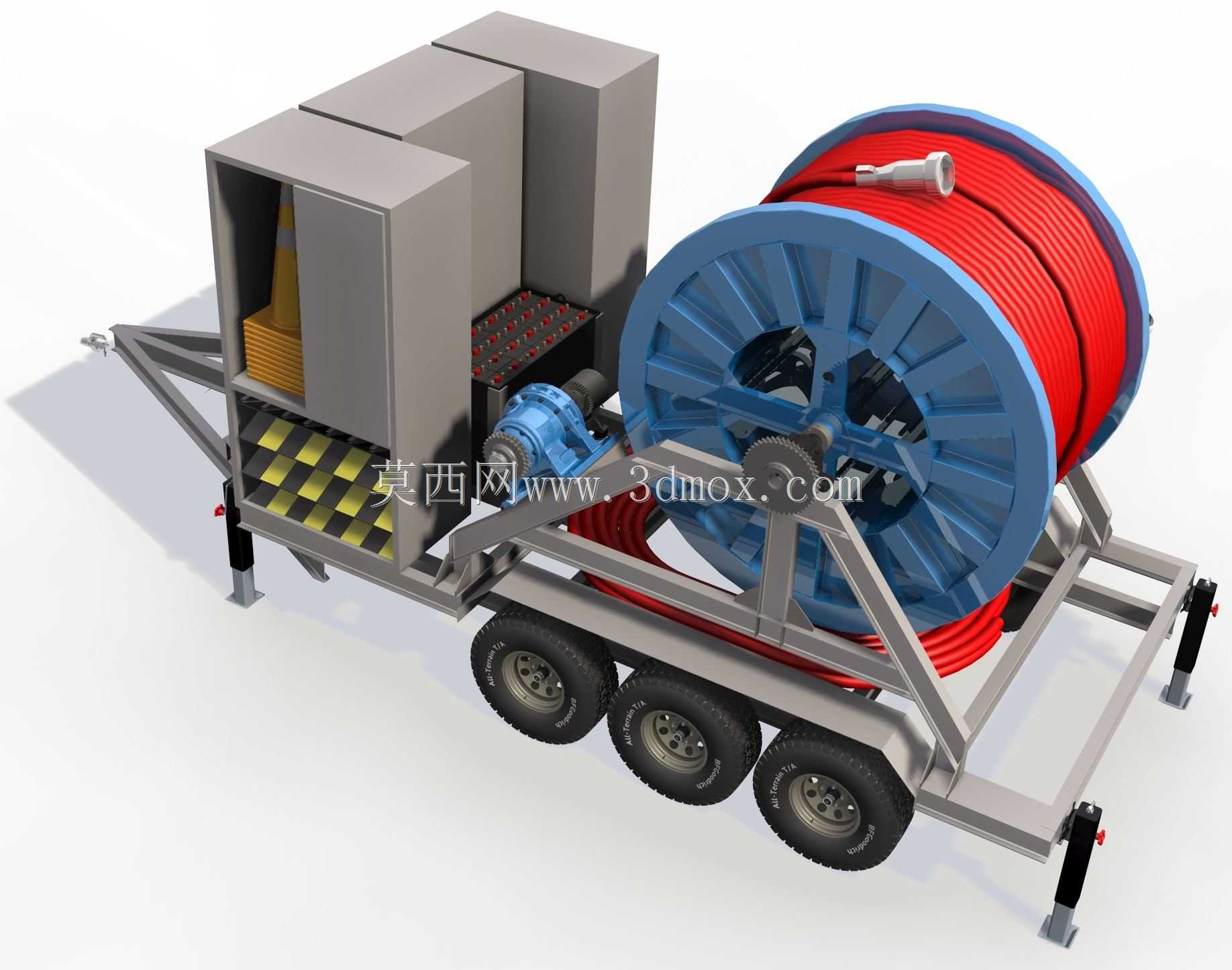

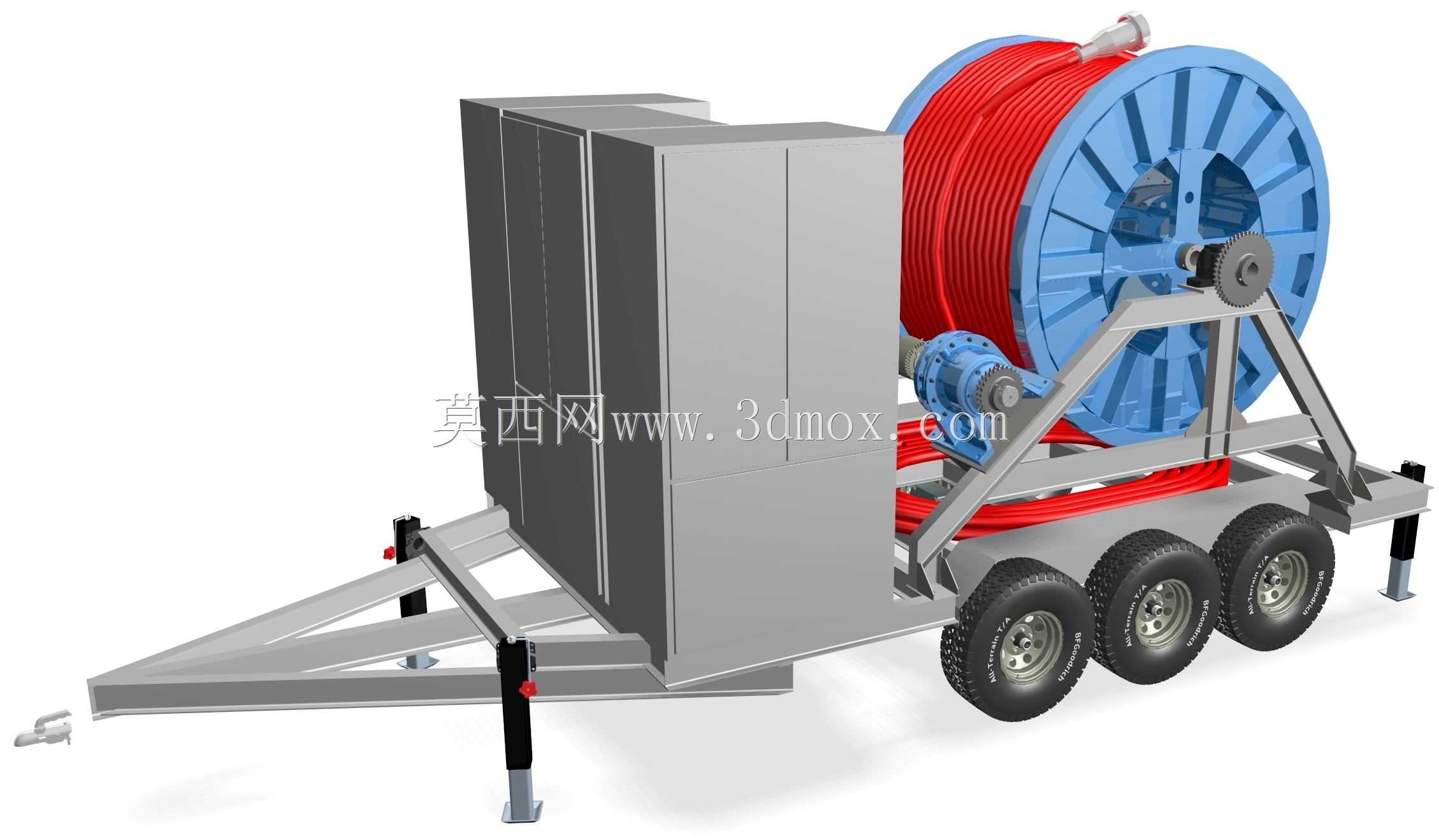

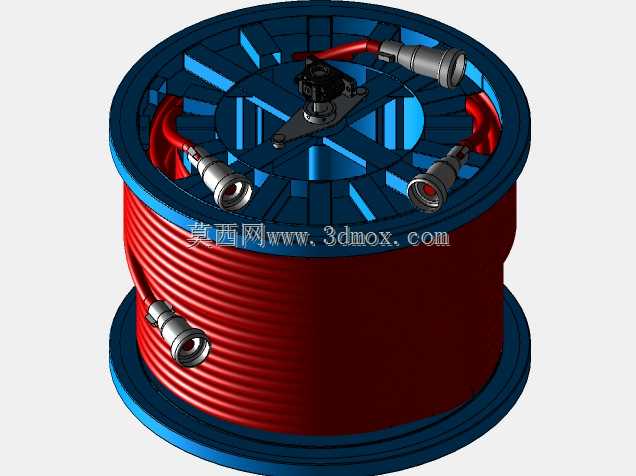

这款三桥拖挂式电缆收放运输装置，主要面向电力施工、矿山应急供电、大型展会临时布线、长距离线路抢修等户外作业场景，解决大截面、长米数重型电缆整盘转运与快速收放的核心痛点，替代传统依靠人工配合简易架盘的低效作业模式，大幅降低线缆布设过程中的人力投入与线缆外皮磨损风险。设备整体采用拖挂式底盘设计，底盘框架选用高强度矩形钢管焊接成型，三根车桥等距排布在底盘中后段，单桥配置双轮毂重载橡胶轮胎，能够适配非铺装路面、施工便道等复杂通行条件，支腿设置在底盘前后四角，作业时可伸出支腿将整机平稳支撑，避免收放线过程中底盘侧倾或移位。底盘前部设置牵引连接结构，可匹配通用工程车辆、皮卡等牵引设备的拖挂接口，转场时无需额外吊装转运，可直接随牵引车辆在公共道路合规通行。设备核心功能区分为线缆盘承载收放单元与动力控制单元两部分，线缆盘承载架采用倾斜式三角支撑结构，适配大直径重型线缆盘的安装定位，支撑轴处配置耐磨衬套，降低线缆盘转动过程中的摩擦阻力；动力单元集成在底盘前部的封闭柜体内，可配置液压驱动或电机驱动结构，通过减速机构传递扭矩带动线缆盘匀速转动，实现线缆的主动收卷与恒张力放缆，避免放缆过程中线缆打扭、拖地磨损。设计过程中充分考虑作业边界限制，整体宽度控制在常规道路通行限宽范围内，线缆盘安装位预留足够的径向转动空间，收卷时线缆可自动排布在盘体上，不会出现线缆溢出盘体卡滞的问题；底盘侧边预留线缆导向架安装位，可搭配导向组件实现不同高度、不同方向的线缆引出需求，适配管沟布设、高空架线等不同作业工况。柜体采用密封式设计，可抵御户外作业时的扬尘、短时淋雨侵蚀，内部预留液压油箱、控制模块的安装空间，管线全部沿底盘框架内侧排布，避免行驶过程中被碎石剐蹭破损。支腿采用可调节高度的机械支撑结构，可根据作业地面的平整度调整支撑高度，保证整机在凹凸地面也能保持水平状态，收放线过程中线缆盘不会出现偏载卡滞。
