管壳式列管热交换器工业换热设备

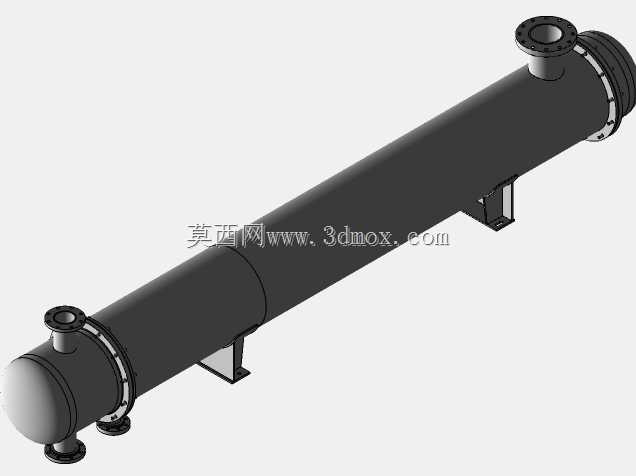

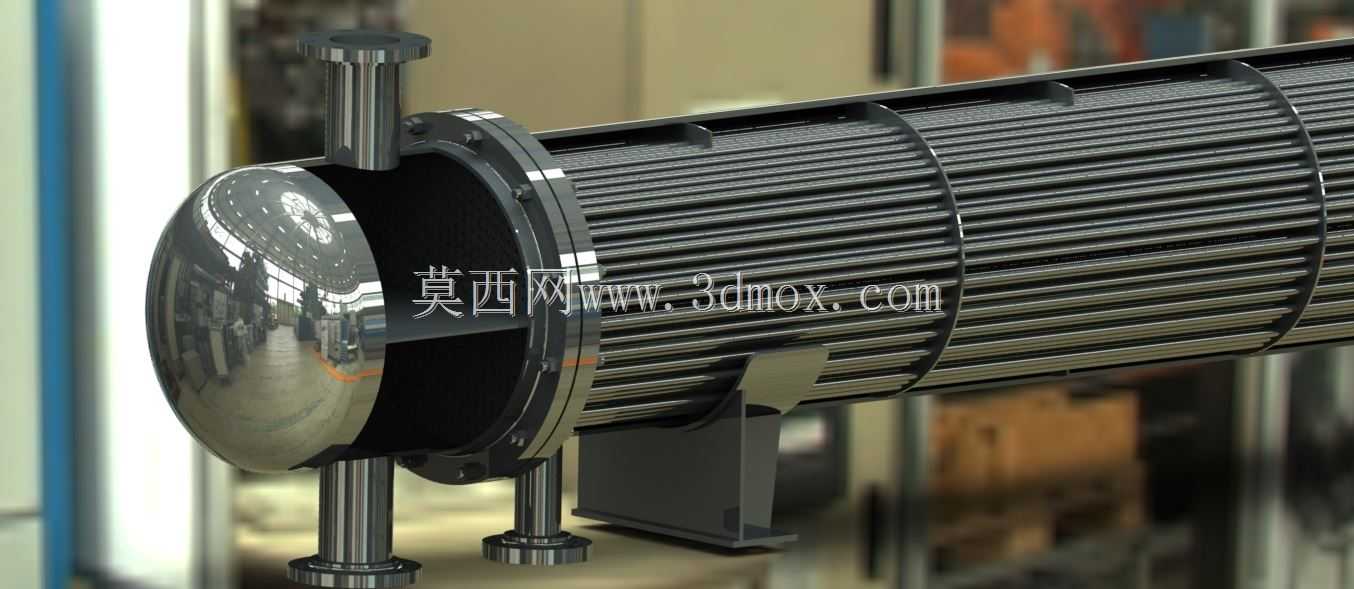

这款管壳式列管热交换器是工业领域应用极为广泛的间壁式换热设备，可在化工、食品加工、暖通空调、电力、制药等多个生产场景中承担介质热量传递的核心功能，既可以实现高温流体的余热回收，也能完成冷介质的预热升温，或是将工艺介质冷却至指定温度区间，保障整条生产线的工艺参数稳定。设备采用经典的固定管板式结构，主体由椭圆形封头、管板、换热管束、折流板、筒体、进出口接管以及支撑鞍座组成，换热管束沿筒体轴向平行排布，管程与壳程相互独立分隔，两种换热介质分别在管内、管外间隙流动，通过金属管壁完成热量传导，不会出现介质混流的问题。设计过程中充分考虑了不同工况的适配性，壳程内部设置的多组折流板既可以对壳程流体形成导流，延长流体在壳程的流动路径，提升湍流程度强化传热效率，也能对细长的换热管束形成横向支撑，避免管束在流体冲击下产生振动变形，延长设备整体使用寿命。两端的椭圆形封头采用圆滑过渡结构，能够有效降低流体进入管程时的局部阻力，减少流体冲刷造成的封头内壁磨损，同时封头与管板之间采用法兰螺栓连接结构，拆卸便捷，方便后期对管束进行清理、检修与更换。设备顶部与底部的接管分别对应不同介质的进出口，管径匹配常规工业管道的连接标准，可直接与现场工艺管线对接，底部的鞍式支撑座预留了标准安装孔位，安装时可直接固定在混凝土基础或者钢制支架上，支撑座的高度设计预留了底部接管的操作空间，方便现场安装阀门与管线。整体外形为卧式长圆柱结构，轴向长度与筒体直径的比例经过优化，既保证了足够的换热面积满足工艺换热需求，也控制了设备的径向尺寸，降低安装所需的横向空间占用，适配多数厂房的设备布置要求。设备的所有承压部件均做了等强度设计，壁厚取值兼顾承压能力与材料成本，边角位置均做了圆弧过渡处理，避免应力集中造成的结构损坏，可在常规压力工况下长期稳定运行，满足多数工业生产场景的换热需求。
