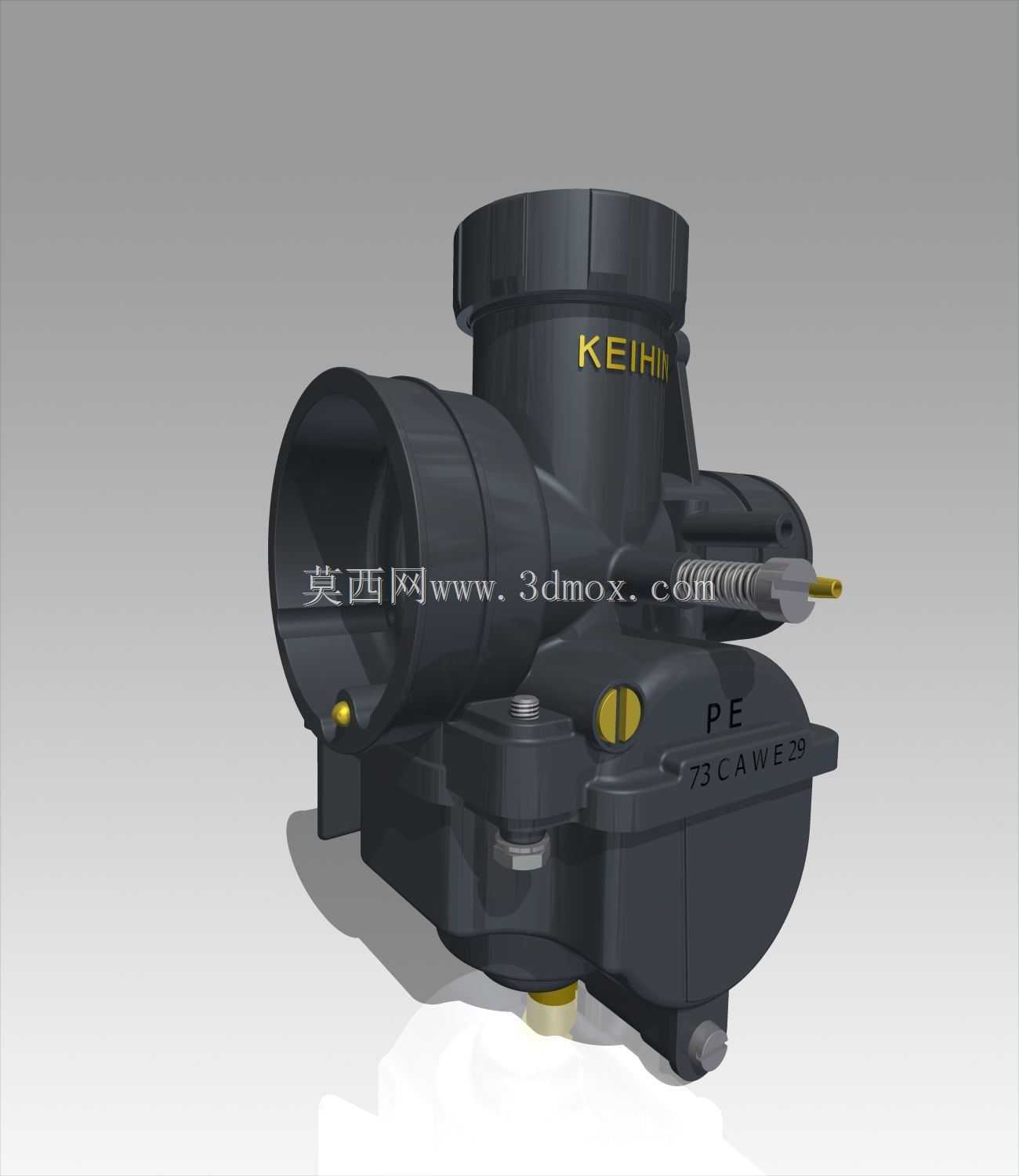

京滨PE73CAWE29摩托车化油器结构设计

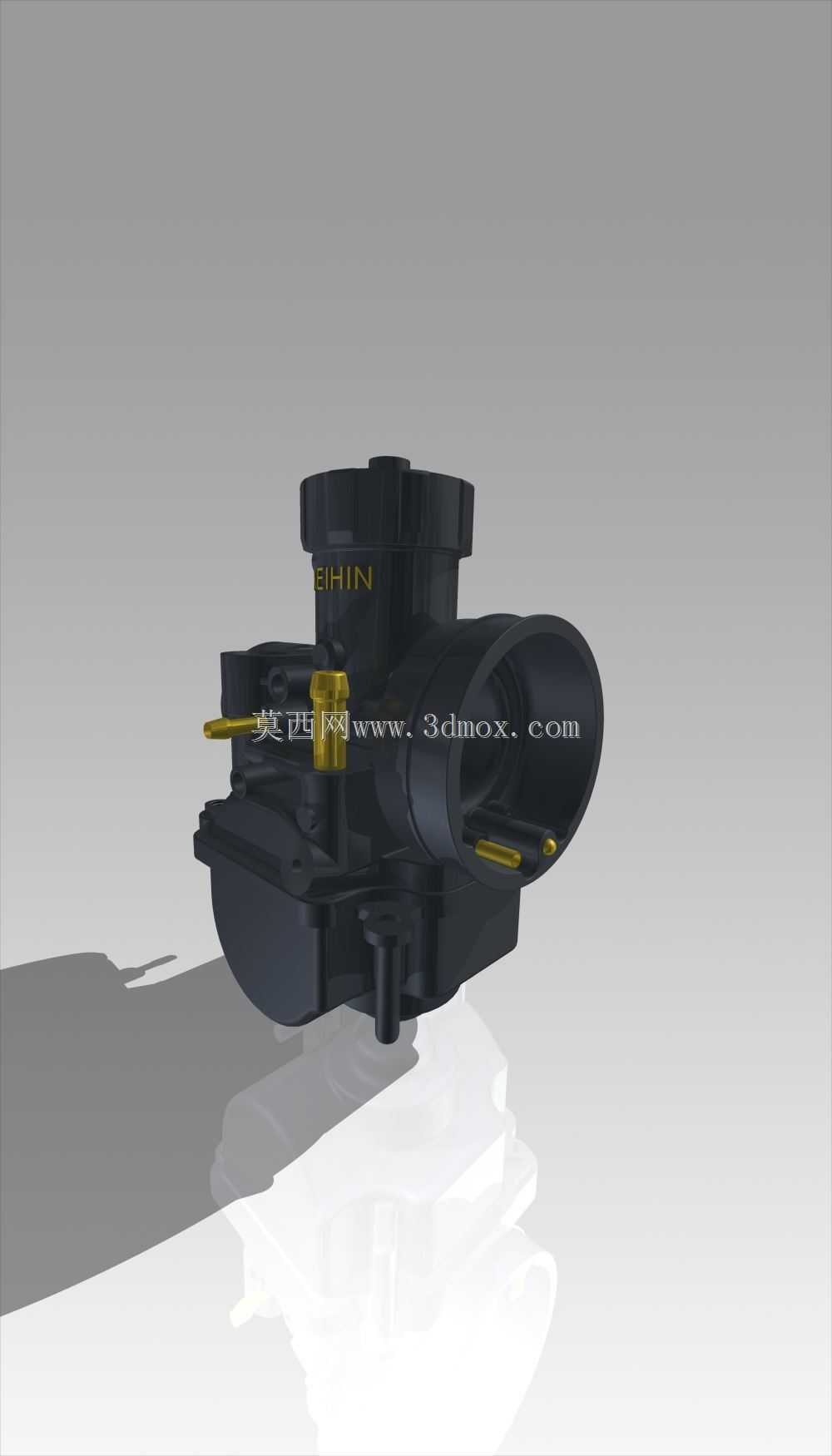

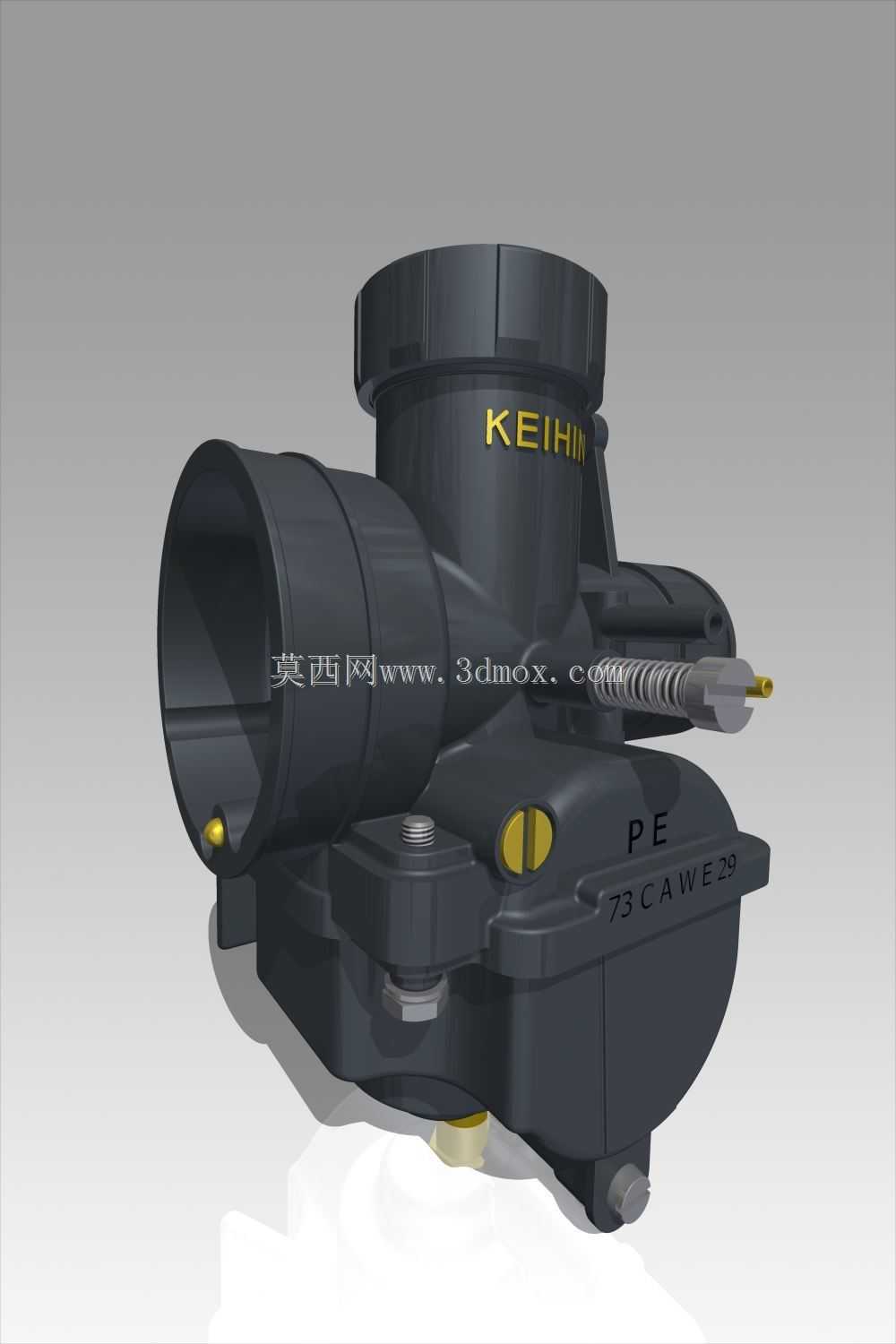

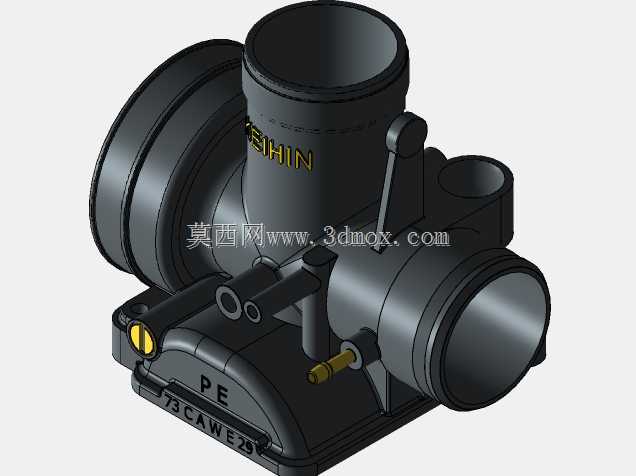

这款化油器主要应用于中小排量跨骑摩托车、越野摩托车以及通用小型汽油动力设备的燃油供给系统，是发动机进气系统中负责精准控制燃油与空气混合比例的核心部件，直接决定发动机的怠速稳定性、油门响应速度、动力输出平顺性以及燃油消耗水平，在民用代步摩托、非道路越野摩托、小型通用汽油机等场景中承担着匹配不同工况供油需求的关键作用。从实际使用功能来看，该化油器通过柱塞式节气门结构实现进气量的线性调节，配合主量孔、怠速量孔、油针的多油路协同设计，能够覆盖发动机从怠速低负荷、中速巡航到高转速全负荷的全工况供油需求，本体上集成的怠速调节螺钉、混合气调节螺钉可支持售后阶段针对不同海拔、不同气温使用环境的参数微调，侧面设置的燃油接口可直接匹配车辆燃油管路，下部的放油结构可快速排出油室沉淀杂质，顶部的节气门拉线安装位适配常规摩托车油门拉线布局，无需额外改装转接件即可完成装车。在设计思路上，这款PE系列化油器采用了等真空柱塞式结构的优化方案，相较于传统蝶阀式化油器，柱塞随进气负压同步抬升的结构能够让进气道截面变化更贴合气流流速特性，减少进气紊流带来的燃油雾化不均问题；本体采用一体化压铸成型的壳体结构，将浮子室、主油道、安装凸台整合为单一主体，减少了密封连接点位，降低长期使用后的燃油渗漏风险；外观上的标识刻印位置兼顾了品牌识别与装配对位需求，壳体上的加强筋结构既提升了整体抗振强度，也避免了压铸过程中的壳体变形问题。从安装边界与尺寸适配来看，该化油器的进气端与出气端采用等径圆柱接口设计，可直接匹配对应口径的进气胶管与发动机进气歧管，接口处的环形凹槽适配标准卡箍紧固结构，安装时无需额外加工密封面；本体上的固定凸台预留了标准螺栓安装孔位，孔位间距与同排量机型的安装支架通用，整体径向尺寸紧凑，不会与摩托车车架、油箱侧盖产生安装干涉，浮子室下部的放油螺钉预留了足够的操作空间，日常维护时无需拆卸化油器即可完成油室排污、油位检查操作，各调节螺钉的外露位置也预留了螺丝刀操作空间，方便用户在不拆解部件的前提下完成怠速、混合气的参数调校。
