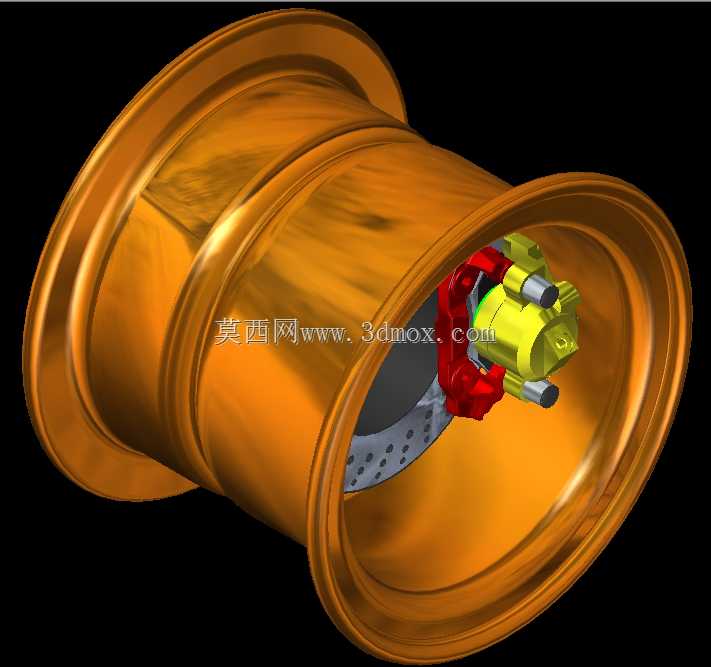

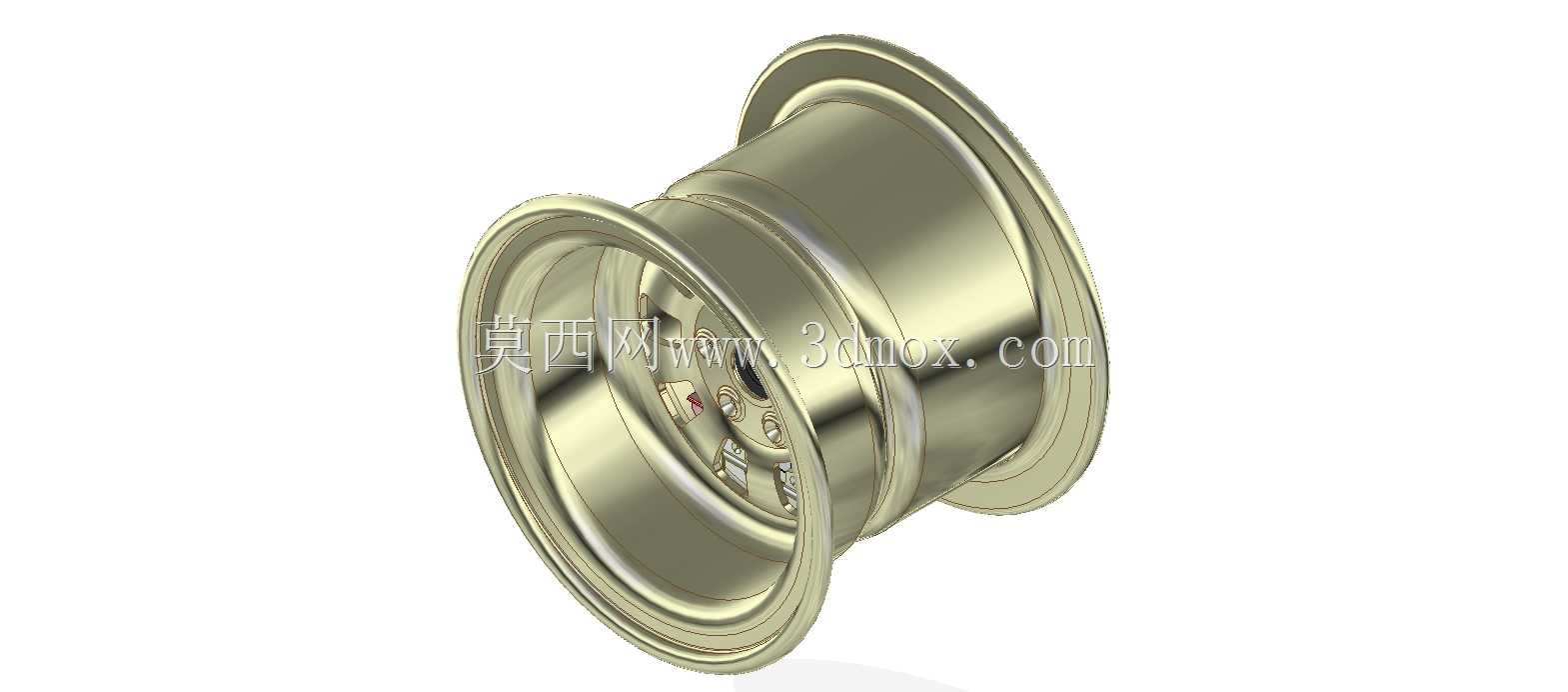

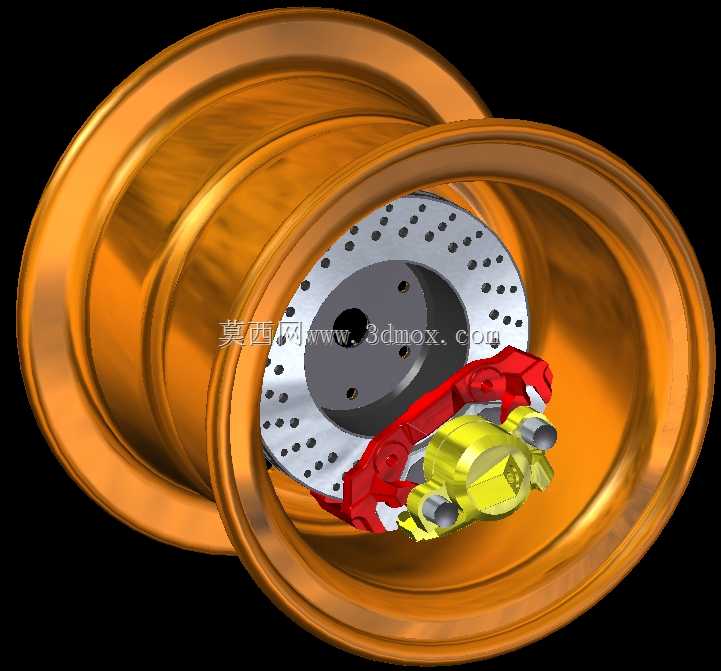

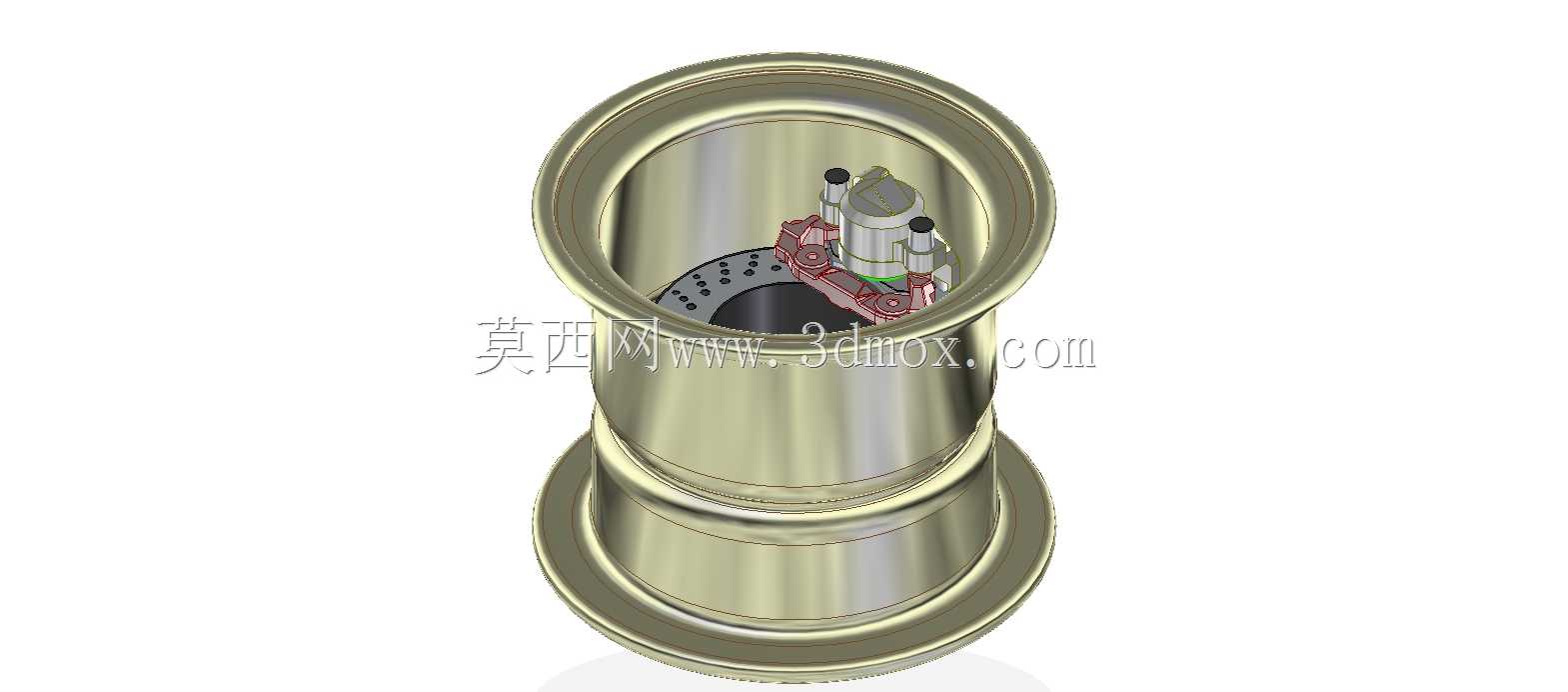

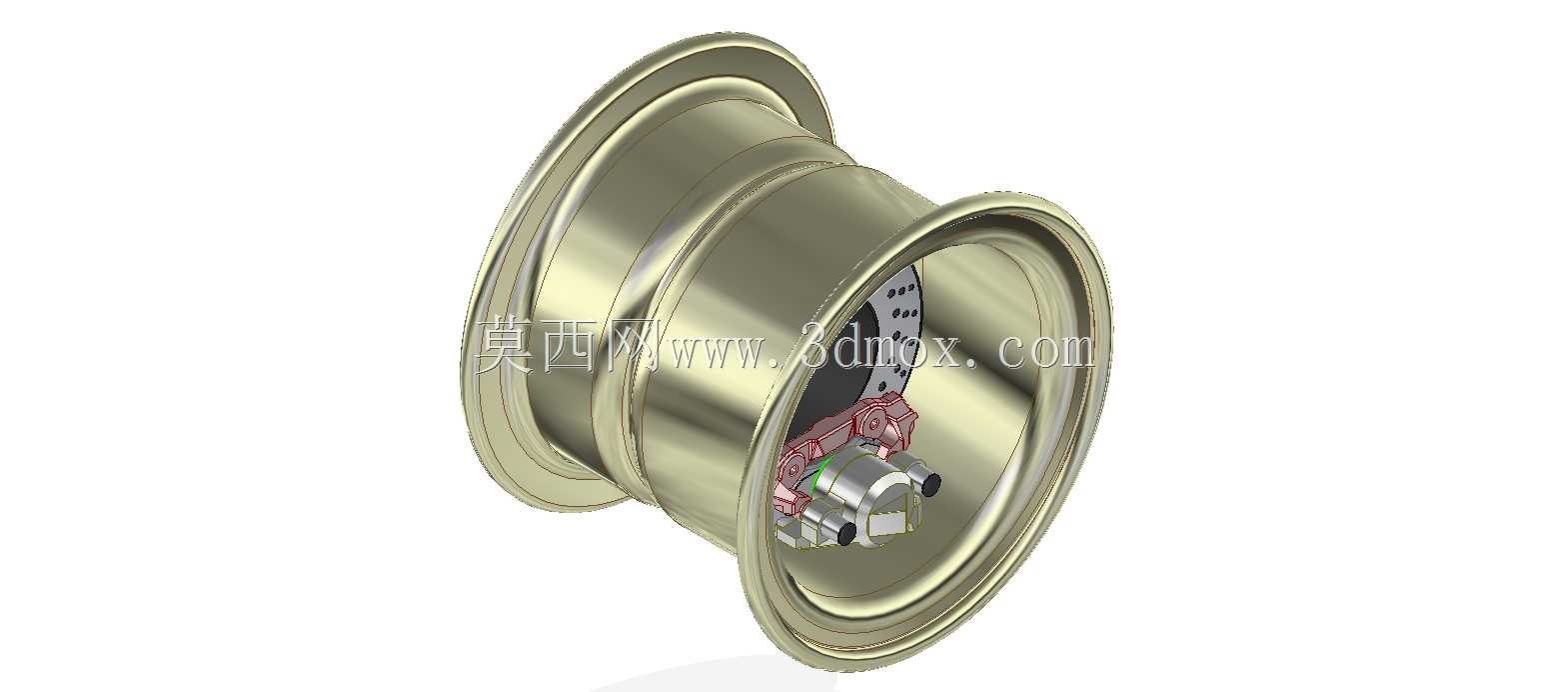

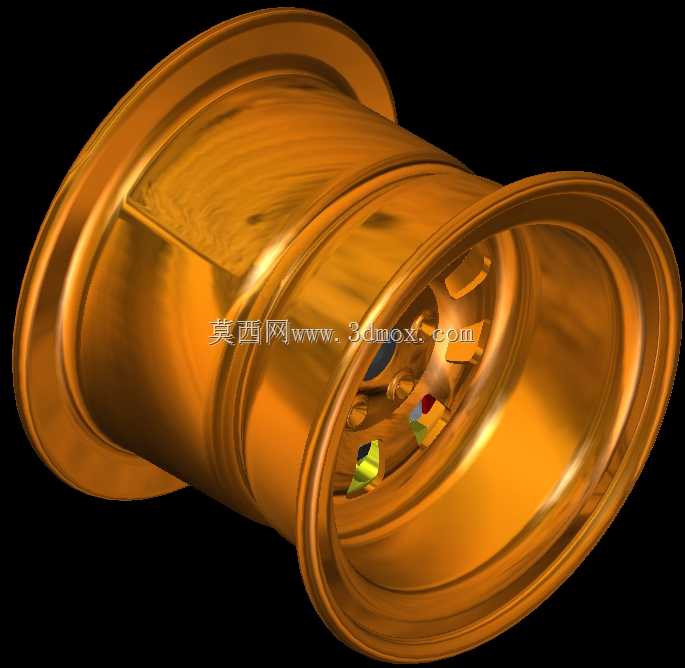

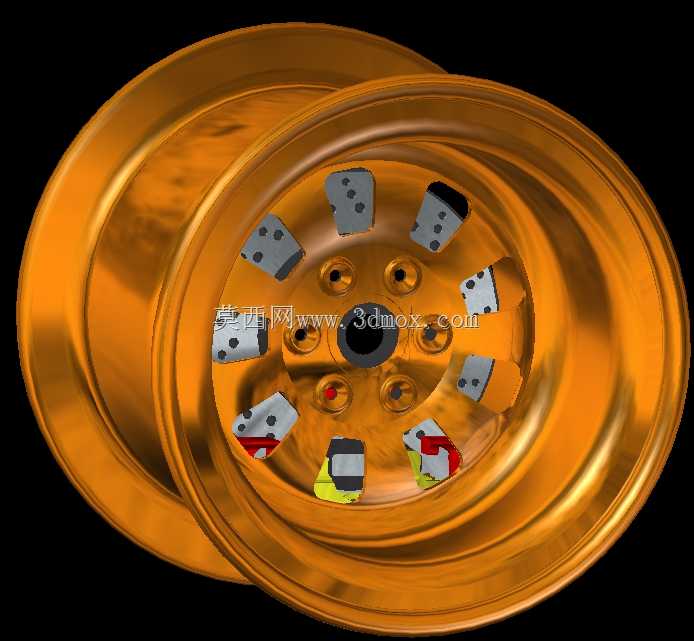

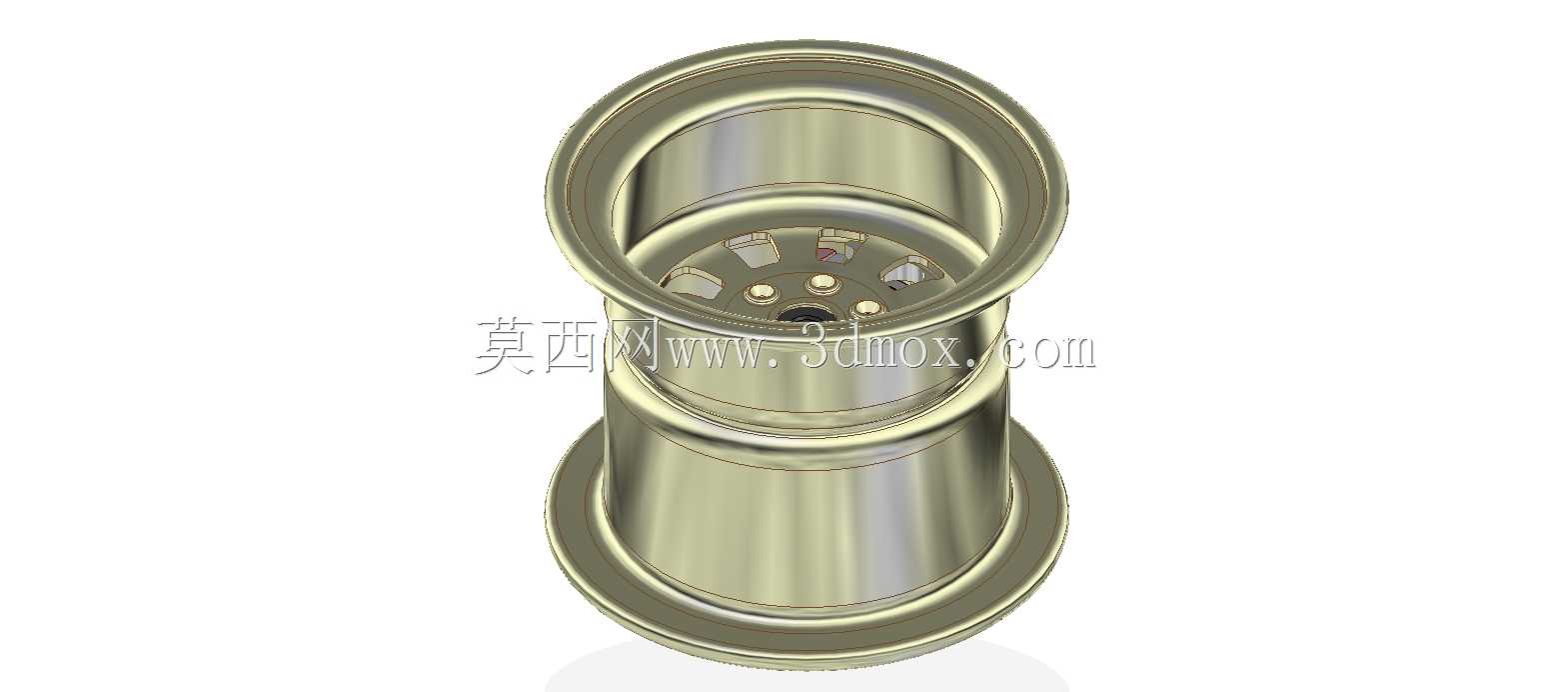

16寸轮毂搭配盘式制动总成结构设计

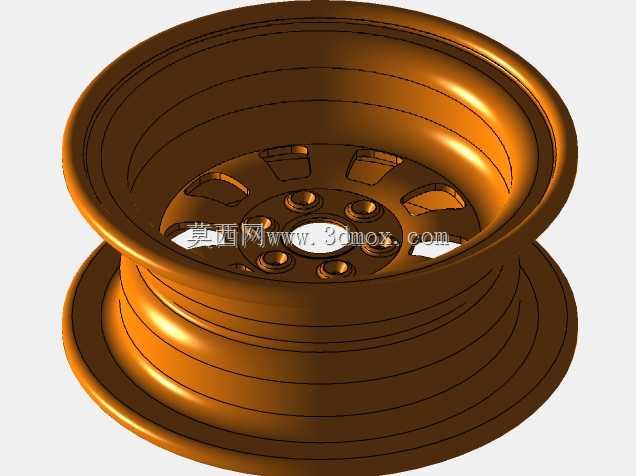

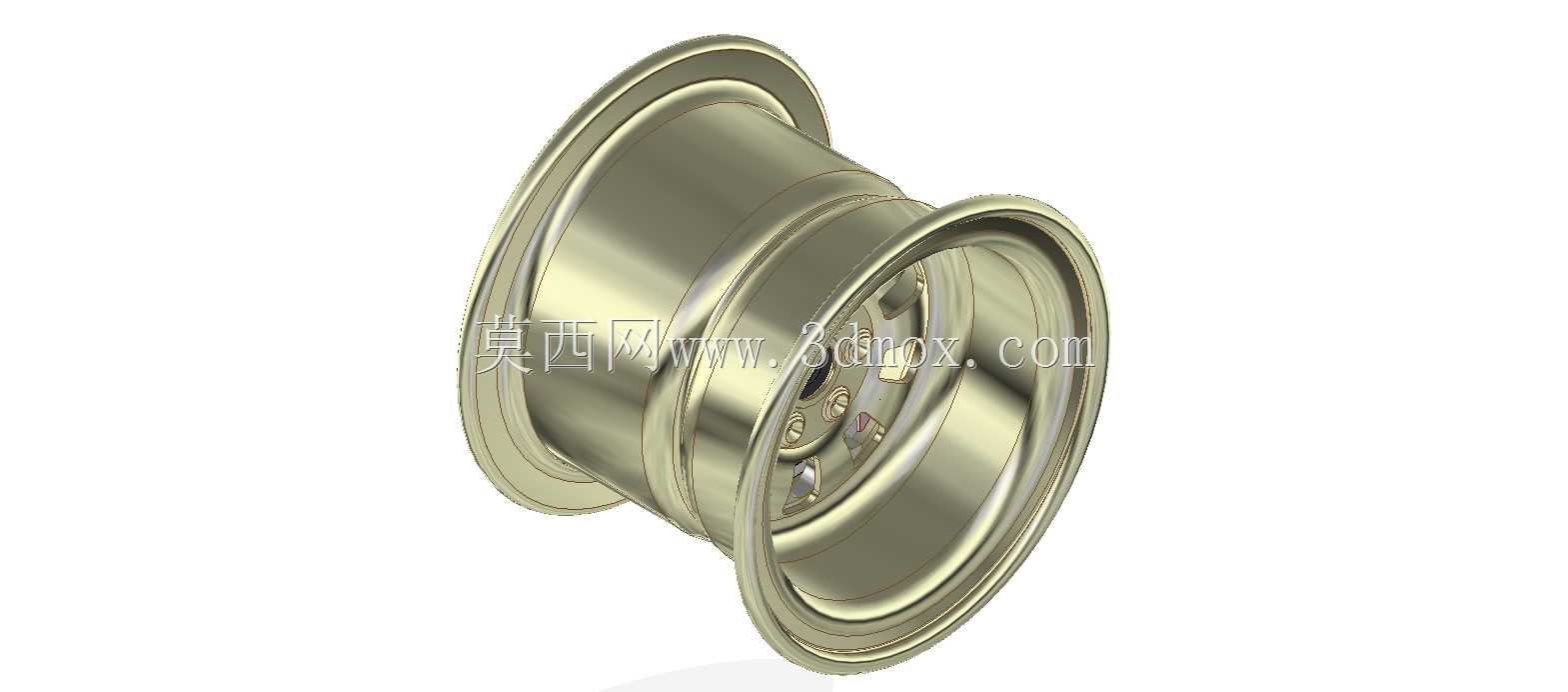

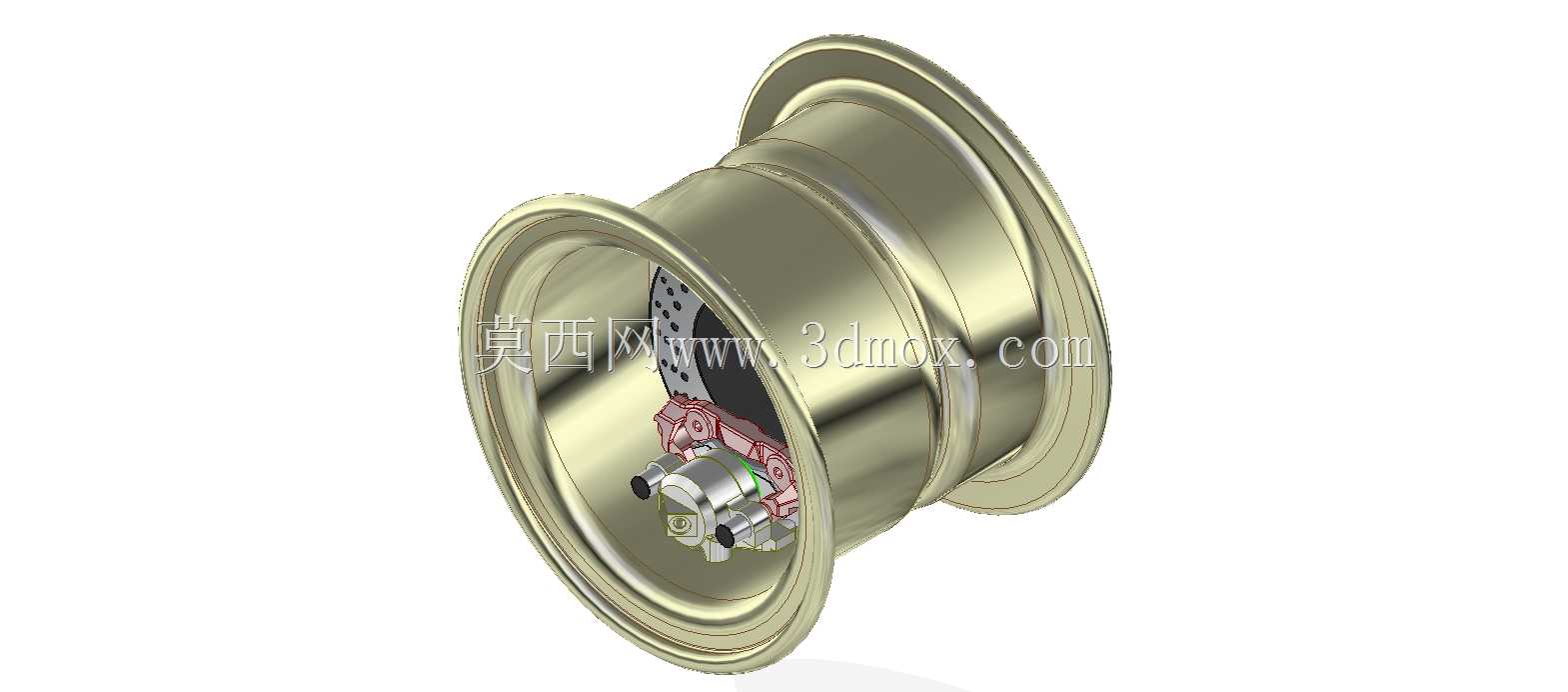

该结构主要应用于民用乘用车的行走与制动系统，是车辆底盘行走端的核心集成部件，承担着承载车身载荷、传递行驶扭矩、提供制动减速力的核心作用，适配16英寸规格的轮胎装配需求，可满足日常家用轿车、城市SUV等车型的前轮或后轮装配使用场景。在实际车辆运行过程中，轮辋部分作为轮胎的安装载体，需要承受车辆静止时的垂直载荷，以及行驶过程中来自路面的冲击载荷、加速与制动时的纵向扭矩、转向时的侧向力，因此整体结构采用多段式轮辋设计，轮缘位置做了加厚强化处理，能够避免轮胎在大侧向力工况下发生脱圈风险，同时轮辐的曲面造型兼顾了散热气流引导与结构强度平衡，在行驶过程中可以引导气流穿过制动区域，带走制动过程中产生的摩擦热量，避免制动系统出现热衰退现象。集成的盘式制动器部分采用通风打孔刹车盘设计，相比实心刹车盘拥有更大的散热面积，盘面的钻孔结构可以快速排出制动摩擦产生的粉尘，同时在雨天行驶时能够快速破除盘面水膜，缩短湿滑路面的制动响应距离；对置活塞制动卡钳采用分体式装配结构，卡钳本体的刚性经过结构优化，在制动高压工况下不会出现过度形变，能够保证两侧刹车片均匀压合在刹车盘面上，避免出现制动跑偏、刹车片偏磨的问题。设计过程中首先明确了16寸轮辋的安装边界，轮辋的PCD安装孔位、中心孔直径、偏距数值都严格匹配对应车型的轮毂轴承安装座尺寸，保证装配后车轮的旋转中心与轴承轴心完全重合，避免高速行驶时出现车轮抖动问题；制动盘的安装法兰与轮辋安装面共面设计，保证制动盘的端面跳动量控制在合理区间，减少制动时的方向盘抖动风险。卡钳的安装支架固定在转向节的对应安装点上，设计时预留了足够的刹车片磨损更换空间，不需要拆卸轮辋即可完成刹车片的检修更换，同时卡钳与轮辋内壁之间预留了充足的安全间隙，即使在轮辋受到路面冲击发生微量形变时，也不会与卡钳发生运动干涉。整体结构的重量经过拓扑优化，在保证结构强度满足满载冲击工况要求的前提下，尽可能降低了簧下质量，能够有效提升悬挂系统的响应速度，改善车辆的行驶操控性与乘坐舒适性，制动系统的制动力分配参数匹配1.3-1.8吨级别的车型重量，能够在百公里时速下将制动距离控制在安全范围内，满足日常道路行驶的安全制动需求。
